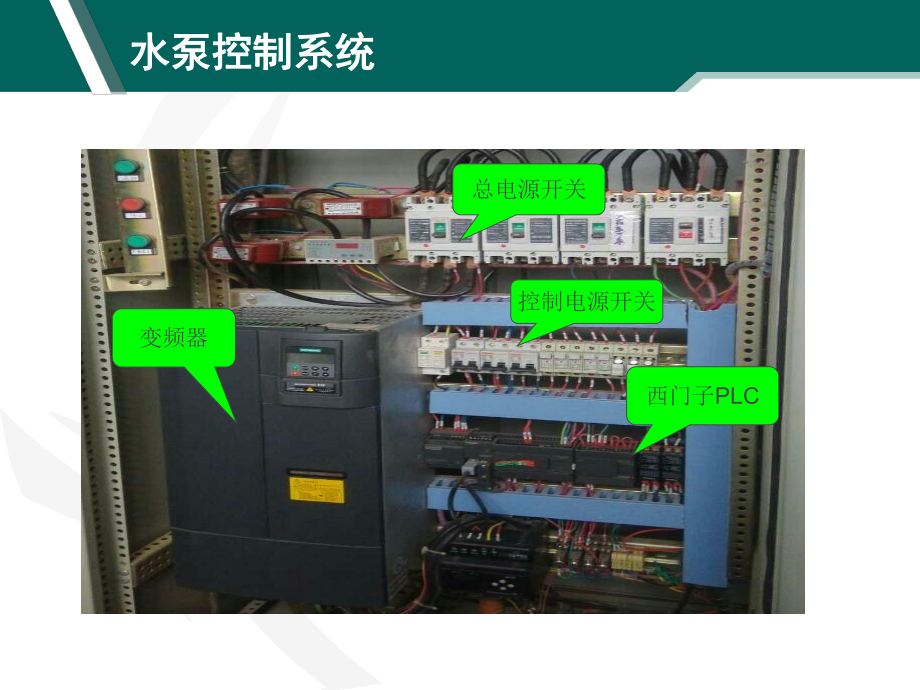

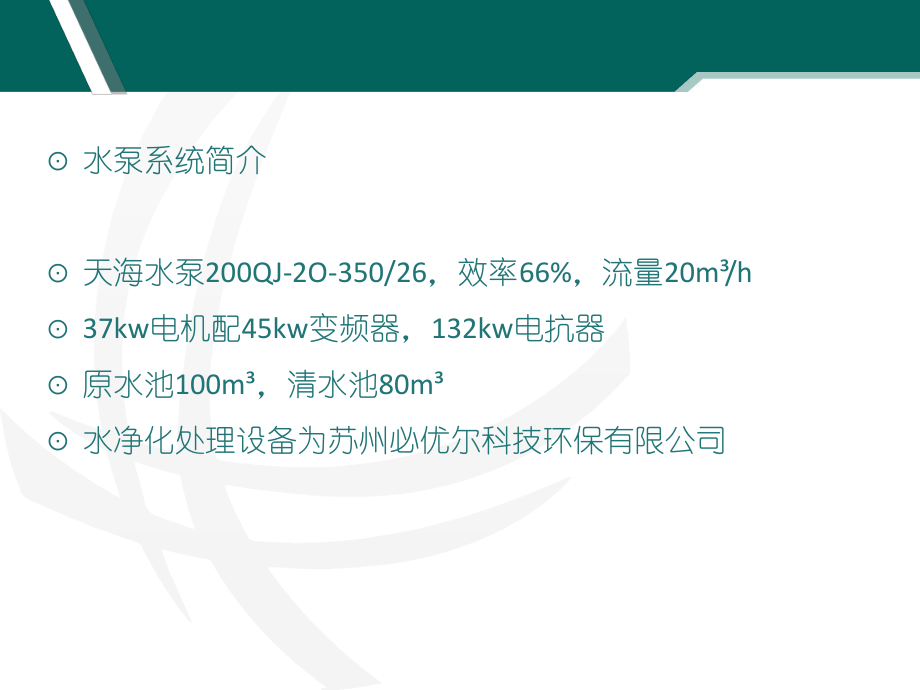

1、水泵房操作说明水泵房操作说明水泵系统简介天海水泵200QJ-2O-350/26,效率66%,流量20m/h37kw电机配45kw变频器,132kw电抗器原水池100m,清水池80m水净化处理设备为苏州必优尔科技环保有限公司水泵控制系统水泵控制系统变频器西门子PLC总电源开关控制电源开关广丰车业132kw电抗器水净化系统控制柜水净化系统控制柜旋转开关可从原水池向清水池供过滤水当停电时,启动发电机泵水方法当停电时,启动发电机泵水方法当停电时,启动发电机泵水方法在小发电机房XL-21低压控制柜上拉掉所有负方电源开关启动发电机发电机稳定运转后合上发电机总开关及水泵控制开关。拉掉正常供电开关发电机正常运

2、转后合上发电机送电开关最后合上水泵供电开关发电机启动步骤检查电瓶、油路是否连接完好在怠速模式下启动发电机插入钥匙启动发电机稳定运行23分钟后打到额速模式观察电压正常后送电。稳定运行23分钟后打到额速模式合上总电源开关合上控制回路开关由于供电距离长电压降较大,启动时电压应稍高于额定电压380v,否则容易出现变频器报警欠电压故障,故障代码F003观察电压是否正常,主菜单上找到监测画面按启动按钮观察变频器运行是否正常,按启动按钮后变频器在约30s内从0HZ平稳升至49HZ观察变频器运行是否正常观察电流表指示是否正常,随着频率的升高电流平稳增加到75A。如果电流不正常需立即查看出水量停泵查找原因。启动正常后电压值稍降低1520v左右观察电流表指示是否正常,启动正常后电压值稍降低1520v左右按停止按钮停泵停泵后拉掉总电源开关和控制回路开关。填写好运行记录。一般故障欠电压,变频器故障F0003(查看电网电压是否太低,查看变压器抽头是否在最高位置)水量减小(观察电流是否正常,如正常查看管路垫是否损坏、水源是否减小)水泵意外停泵,观察电压正常后,检查电缆是否受外力损伤,电缆绝缘是否下降。
