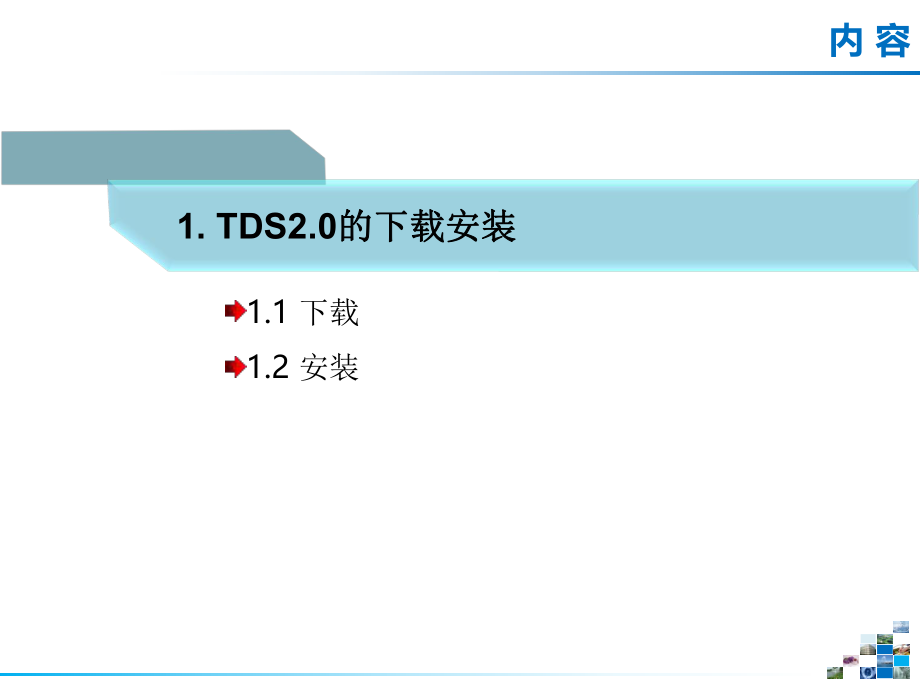

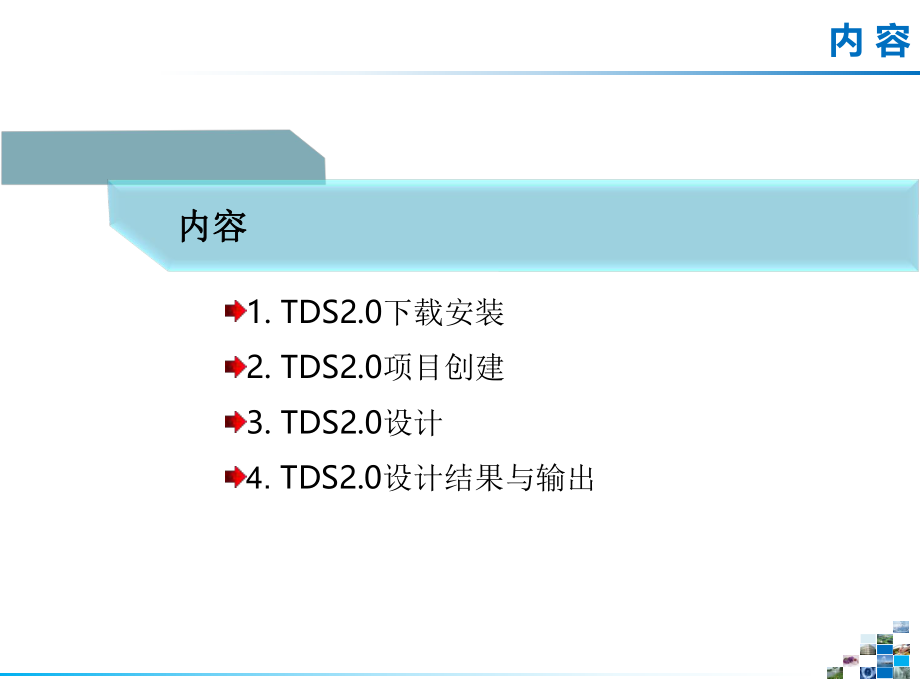

1、TorayDS2.0的使用指南的使用指南内容内容1. TDS2.0下载安装2. TDS2.0项目创建3. TDS2.0设计4. TDS2.0设计结果与输出内 容1. TDS2.0的下载安装的下载安装1.1 下载1.2 安装内 容从Toray water主页下载最新版RO/NF设计软件TDS2.01.1 TorayDS的下载双击所下载的TDS2.0，点击Setup1.2 TDS2.0的安装点击“Next”选择安装路径后，点击“Next”完成安装双击安装或者修补数据库资料1.2 TDS2.0绿色版的安装点击“Toray TDS2”图标即可使用2. TDS2.0项目创建项目创建2.1 启动程序2.2
2、 创建项目内 容双击TDS2.0启动界面点“中文（简体）”，选择中文，然后点“确定”。2.1 启动程序92.1 启动程序点“OK同意/I ACCEPT我接受”接受免责声明。10“启动”界面上可以打开最近项目；针对新建项目，可以从下面两种方法启动2.1 启动程序方法一：针对有着丰富反渗透设计经验的技术人员方法二：针对对于反渗透系统初次接触的技术人员由方法一进入“创建项目”，输入完毕后点击下方“创建项目”按钮。 备注2.2 创建项目项目名称用户名称客户名称工程师备注注：“ * ”星号部分是必填项12输入完毕后点“将当前计算结果保存到项目文件夹”，弹出输入原水水质的对话框。2.2 创建项目用户名称。
3、方案修订说明；方案说明：可以对方案进行简要说明；由方法二进入“从模板创建项目”2.2 创建项目 选择您的原水类型 根据您的水温、产水水量以及预处理方式选择合适的模板，点击确认，软件将帮您自动计算，但还需要您对内部的参数做确认工作由方法二也可直接选择常用的基本模板2.2 创建项目3. TDS2.0设计设计3.1 设计准备工作3.2 原水类型与水质3.3 预处理加药3.4 选型与级段设定3.5 段间增压与背压3.6 双级RO设计3.7 特殊设计3.8 其它功能内 容16点击”单位”，选定所使用的单位，并运行3.1 设计准备工作 点击“工具”，在下拉栏中可以打开设计导则3.1 设计准备工作先选择原水
4、类型，再输入水质，当不知详细水质时，可以以NaCl计TDS含量 原水种类选择 原水数量 当前原水及比例设定 温度及pH设定 离子含量输入 离子平衡，常用NaCl 进水难溶盐饱和度情况3.2 原水类型与水质离子可以输入任一栏，其它栏自动换算。单位换算说明：Ca 100mg/L (100ppm as Ion)换算为ppm CaCO3：mg/L as Ion/离子原子/价态数CaCO3分子量/价态数如：100/40/2 100/2=250ppm CaCO3换算为meq/L：mg/L as Ion/离子原子量/价态数=100/40/2=5meq/L19设定水源数量和比例 点“显示混合”后弹出混合后的水
5、质3.2 原水类型与水质20点设计界面底部“配置”，点左侧“加药”可以对给水预处理等加药，在需要加药部位点“”点加药点图案，弹出药品选择。如调节进水pH值时，设定目标pH值及选择药品后点“应用”，再点“运行”，自动计算加药量3.3 预处理加药点设计界面上“RO设计”，进入设计界面输入单列产水量输入回收率3.4 选型与级段设定22点设计界面底部“配置”，进入级段、膜元件选择等界面3.4 选型与级段设定23点设计界面底部“配置”，再点“膜元件”膜元件选择，或直接点界面左下角的“选择”进RO主设计界面 级数选择段数选择当前段设定压力容器数量设定 容器内元件数量设定设定元件同型或混装选择膜元件类型年限
6、与FI、SP设定3.4 选型与级段设定根据配置自动计算出系统平均通量24 点配置进入“段间增压”在需要增压的段前设定增压压力，然后点“运行”3.5 段间增压与背压253.5 段间增压与背压 点击配置后，再点击“压力”弹出背压对话框 选择需要设置背压地方， 再点击运行263.5 段间增压与背压点背压点，弹出设置对话框设定背压，点“运行”退出273.6 双级RO设计 点“二级”设定二级RO产水量设定二级RO回收率设定一级RO回收率单击流程元件示意图可以打开膜元件选型及段内设计，或点右下角“选择”进入膜元件选型及段内设计283.6 双级RO设计当前级切换；级内段数设定；级内当前段切；膜元件选型换容器
7、内元件数选择；当前段容器数设定年限设定；对应年限下FI及SP设定说明：选择原水类型时可以默认FI及SP值，也可以根据经验输入293.6 双级RO设计选择加药部位：二级RO脱二氧化碳选择级间旁流选择药品；设定目标pH加药设定：如一级加酸、软化等，二级加碱脱二氧化碳303.6 双级RO设计针对二级RO也可以采用脱气塔脱除游离二氧化碳点脱气按钮，弹出脱气塔规格设定输入出水CO2浓度说明：也可以对说明：也可以对RO进水及产水进行脱气计算进水及产水进行脱气计算313.6 双级RO设计产水旁流：一级RO产水与二级RO产水勾兑计算点此对一级RO产水与二级RO产水勾兑设定旁流流量或占一级产水量的比例323.6
8、 双级RO设计产水分流：一级RO前端产水与二级RO产水勾兑计算点此对一级RO前端产水与二级RO产水勾兑设定前端产水流量或比例333.7 特殊设计进水混合：预处理后的原水与RO产水进行勾兑计算 点进水混合，再次点进水混合则取消此功能设定产水量设定回收率设定进水旁流量点“开始计算”注意：旁流量必须小于总产水量34 点回流，再次点回流则取消此功能浓水回流：对浓水进行回流设定浓水量或回流百分比点“开始计算”3.7 特殊设计353.7 特殊设计二端出水：对压力容器产水分流，可以得出前端好水质 点“二端出水”设定前端流量或比例点“运行”36说明：说明：I.两端出水仅对双级RO第一级RO有效；II.产水分流
9、仅对双级RO有效；III.对于双级RO，产水分流与两端出水可以同时采用。373.8 其它功能泵效率设定点“泵”按钮对泵及电机效率等进行设定38能量转换器3.8 其它功能点ERD，配置能量转换器（特别是在SWRO中）设定ERD效率等参数，软件已输入默认值，最后点“保存”退出393.8 其它功能更换率计算点更换率计算，弹出对话框 设定计算条件设定更换率及第一次更换时间，其它信息自动计算可用Excel导出计算结果4. TDS2.0设计结果与输出设计结果与输出4.1 设计结果概述4.2 设计结果输出内 容414.1 设计结果概述设计完毕后，点“开始计算”运行设计结果；系统概述：产水TDS、脱盐率、压力
10、、能耗等级内各段通量信息错误与报警信息424.1 设计结果概述计算完毕后，点“报告”，生成报告项目名称方案说明原水类型FI及SP压力概况设计通量434.1 设计结果概述产水水质情况游离CO2情况444.1 设计结果概述浓水难溶盐饱和度与能耗：浓水侧碳酸盐结垢判断：苦咸水LSI0结垢；海水S&DSI0结垢难溶盐饱和度100%结垢，需要投加阻垢剂系统能耗信息454.1 设计结果概述膜元件型号及数量；流量信息； 压力结果，含段间增压、压差；各段通量信息；浓水与产水比（大于设计导则）；浓水流量（大于设计导则）；Beta系数，一般要求小于1.2。464.1 设计结果概述系统加药类型及加药量结果报警信息：结垢等报警错误：不符合设计导则的问题点“项目配置”，可以选择详细报告或简短报告。在详细报告中含有每支膜元件运行情况及产水水质。点“ ”：可以把当前报告进行打印或转为PDF等文档；点“ ”：可以把当前报告转为htm、mht、html、txt等文档；4.2 设计结果输出
