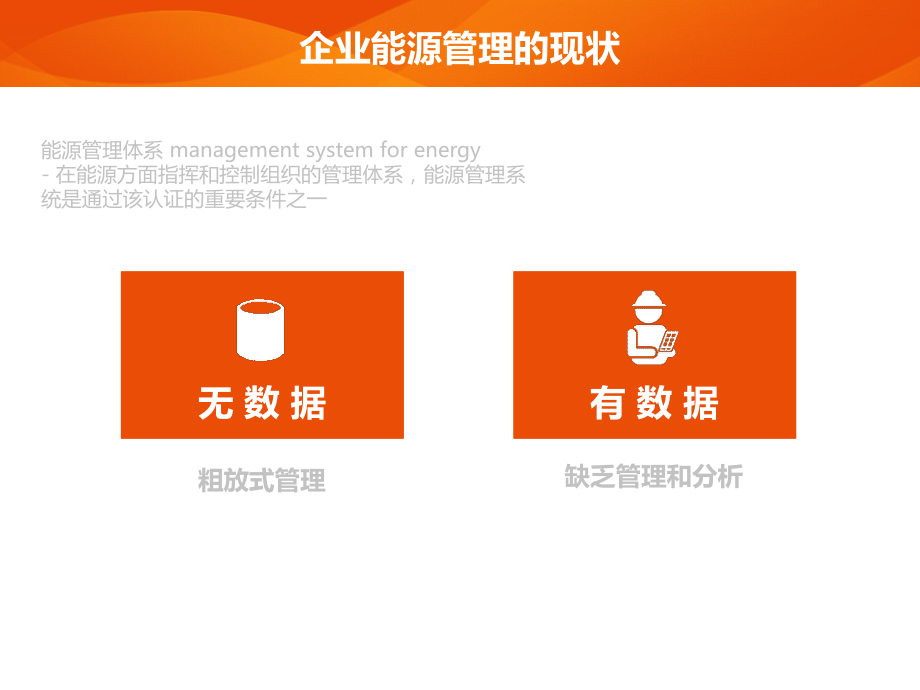

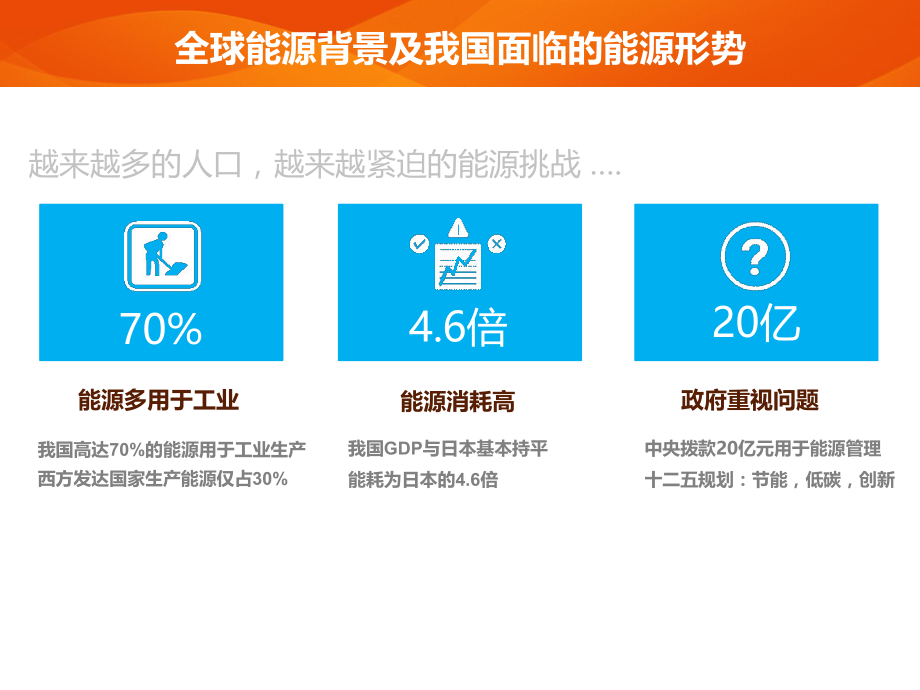

1、能源管理系统内部资料，仅供参考全球能源背景及我国面临的能源形势70%4.6倍20亿能源多用于工业我国高达70%的能源用于工业生产能源消耗高我国GDP与日本基本持平政府重视问题中央拨款20亿元用于能源管理十二五规划：节能，低碳，创新西方发达国家生产能源仅占30%能耗为日本的4.6倍越来越多的人口，越来越紧迫的能源挑战 .企业能源管理的现状无 数 据粗放式管理有 数 据缺乏管理和分析能源管理体系 management system for energy- 在能源方面指挥和控制组织的管理体系，能源管理系统是通过该认证的重要条件之一企业在能源管理中面临的问题不重视没有工具缺乏分析完整性准确性连续性能源
2、占比不大手工抄表海量数据缺乏管理思想简单的电力监测整理，统计，分析你无法对不能测量的东西进行管理企业为什么需要能源管理系统？让冰山浮出水面容易发现的能源使用状况更多的节能机会简单的节能机会未发现的能源问题数据本身不产生价值，数据只有通过分析才能产生价值什么是高效的能源管理系统？ 对能源数据进行监测和采集 对能源数据进行整理、分析和统计生成耗能指标节能模式应用发现浪费进行绩效考核1234￥我们是如何帮助企业进行节能的？能源energy02000040000600008000010000012000020112012企业耗能量需求分析，并给出分析报告，与企业共同研讨优化方案和目标用能数据采集，汇总
3、能源消耗情况无功功率补偿，改善电能质量能耗分析报告，设计生成报表系统自动调节用能，降低能耗指导企业管理，进一步降低耗能我们的能源管理系统包含哪些内容？能源监控空调、照明、供暖、水能能效分析供配电、给排水、供热暖事件告警三相电监控电网监控3D地图引擎分析数据图表展现柱形图、折线图、饼图、报表统一门户管理平台外部接口电脑、手机、平板咨询服务 能源监控三相电监控事件告警能源总览短信、电话、邮件、警报配电网监控空调系统监控室内照明监控户外灯光监控动力设备监控缺相电压上限超标电压下限超标不平衡水能监控 能效分析电力负荷分析电量及电费分析电耗能分析最大需量分析企业工作时段用电建议分析设备运行状态分析光控照
4、明节能模式分析室内微环境监测节能模式分析电能质量分析重点设备监控节能分析定制时段人均时段耗能分析 咨询服务以能效分析平台作为基础省级电能服务平台专业节能咨询服务省市水力环保管理系统市级煤气公司服务平台我们的系统能够节约多少能源？60%15%照明空调供暖水力40%10%15%能源管理系统的价值统计与分析维护和质量诊断与决策提高能源效率加强能源管理降低能源成本 降低能源损耗 减低二氧化碳排放 减少过度用电及人为浪费 远程维运监测 时程控制 故障预先侦测 用电质量提升 实时状况报告和监控 历史实际成果资料让企业能源更加可靠、高效、可控案例1 1：星网锐捷工业园位于闽侯的海西高新技术产业园内，占地面积
5、131亩，总建筑面积23万多平米，包括研发综合大楼、生产基地、体验中心和运动生活中心，将建成集研发、生产、物流和员工生活娱乐二一体的综合科技园区简介：案例2 2：中国科学院海西研究院简介：中科院海西研究院位于福州海西高新技术产业园，占地面积200亩，计划分两期建设，项目第一期建筑面积10万平方米，总投资约3.4亿元。谢 谢附录1 1：系统物理架构应用层：由数据库主机、应用服务器、采集服务器和多个工作站组成，其中数据库采用双机集群模式。应用程序统一部署在应用服务器上，小型系统可用单机独立运行，对于并发数超过100以上的采用应用中间件集群，每增加100个并发，需要增加一台应用服务器。信道层：用于数
6、据通讯，对于不同的通信信道可用单独的采集服务器，对于同一信道通信量过大，可按不同的终端类型采用不同的（地址、端口）进行通讯。采集层：由集中终端、采集终端、工业级自愈网、传感器以及电表、水表、气表等计量采集设备组成，其中集中终端与采集终端通过企业级自愈网通信，通信方式可以选择RS232、RS485、无线等。采集终端与传感器之前采用的方式有RS485、电流/电压模拟量等。附录2 2：系统功能架构门户网站其他信息发布平台3D地图展现引擎分析数据图表引擎设备管理展现区域管理采集策略管理告警策略管理用户管理角色权限管理激活告警列表历史告警查询给水排水监控电网配电监控灯光空调用能信息采集设备智能用电控制设备节能专项设备人工抄表工作流引擎事件中心接口IBMS接口告警模块A系统接口B系统接口.指令解释驱动接口模块清洗模块数据仓库录入模块管理平台.企业能源总览实时监控时间告警能效分析节能应用定制主题电能分析水能分析供气分析.基础平台夜间加班耗能.采集模块发布展现业务功能数据引擎数据来源
