1、深化设计图绘制深度要求深化设计图绘制深度要求装配整体式混凝土结构施工图设计应按照产业化特点和要求进行设计，内容包括常规结构施工图、装配式施工图和预制构件制作详图三个部分。2016年12月国家住房与城乡建设部印发了装配式混凝土结构建筑工程施工图设计文件技术审查要点通知（建质函2016287号），其中有关预制构件结构施工图新增加设计内容有：预制构件的平面布置图，包括预制构件编号、节点索引、明细表等内容；预制构件模板图；预制构件配筋图；预制构件连接构造大样图；建筑、机电设备、精装修等专业在预制构件上的预留洞口、预埋管线、预埋件、连接件等设计综合图；预制构件制作、安装的质量验收要求；连接节点施工质量检

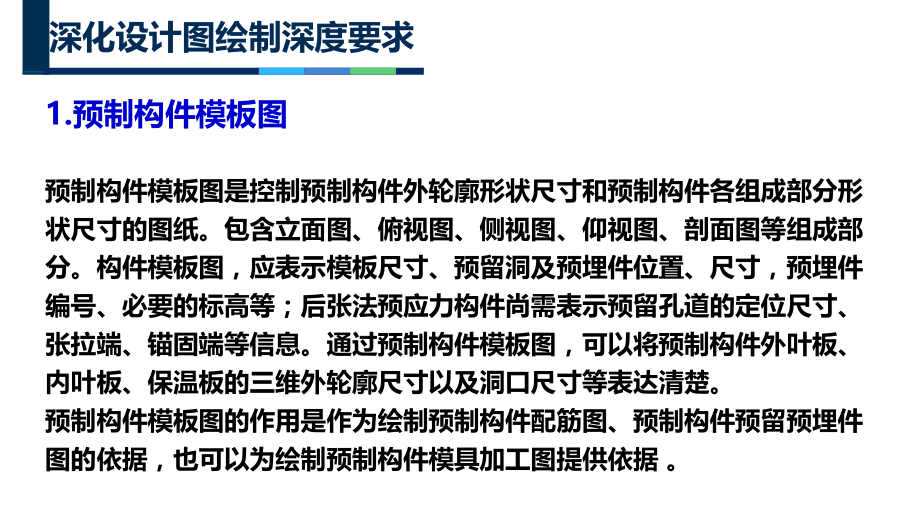

2、测、验收要求。深化设计图绘制深度要求1.预制构件模板图预制构件模板图是控制预制构件外轮廓形状尺寸和预制构件各组成部分形状尺寸的图纸。包含立面图、俯视图、侧视图、仰视图、剖面图等组成部分。构件模板图，应表示模板尺寸、预留洞及预埋件位置、尺寸，预埋件编号、必要的标高等；后张法预应力构件尚需表示预留孔道的定位尺寸、张拉端、锚固端等信息。通过预制构件模板图，可以将预制构件外叶板、内叶板、保温板的三维外轮廓尺寸以及洞口尺寸等表达清楚。预制构件模板图的作用是作为绘制预制构件配筋图、预制构件预留预埋件图的依据，也可以为绘制预制构件模具加工图提供依据 。深化设计图绘制深度要求2.预制构件配筋图在预制构件模板图
3、的基础上，可以绘制预制构件配筋图。在预制构件模板图的基础上，满足结构整体受力分析中的受力工况下，计算出预制构件的配筋，最后绘制出预制构件配筋图。纵剖面表示钢筋形式、箍筋直径与间距，配筋复杂时宜将非预应力筋分离绘出；横剖面注明断面尺寸、钢筋规格、位置、数量等信息。预制构件配筋图见图.深化设计图绘制深度要求3. 混凝土预制构件预留、预埋图设计预留、预埋图的目的是预制构件在制造前，必须按照施工图设计图纸要求进行水电、门窗等的预留和预埋；考虑预制构件在制造和运输过程中脱模、吊装、运输时所使用的预埋吊件。电气预留预埋深化设计图绘制深度要求4.混凝土预制构件模具设计图 “模具是工业之母”，模具的好坏直接决
4、定了构件产品质量的好坏和生产安装的质量和效率，预制构件模具的制造关键是“精度”。预制构件的质量和精度是保证建筑质量的基础，也是预制装配整体式建筑施工的关键工序之一，为了保证构件质量和精度，必须采用专用的模具进行构件生产，预制构件生产前应对模具进行检查验收，严格按照要求涂刷脱模剂或水洗剂。严禁采用地胎模（地胎模一般采用砖、砼等材料直接做在地上的底模和侧模）等“土办法”上马。其精度取决于尺寸的误差精度、焊接工艺水平、模具边楞的打磨光滑程度。深化设计图绘制深度要求对于模具有以下要求：应具有足够的刚度、强度、精度和稳定性；方便组合以保证生产效率；便于构件成型后的拆模和构件翻身。未组装的钢模具谢谢观赏！
