《电气专业算量知识培训课件.pptx》由会员分享,可在线阅读,更多相关《电气专业算量知识培训课件.pptx(75页珍藏版)》请在第壹文秘上搜索。

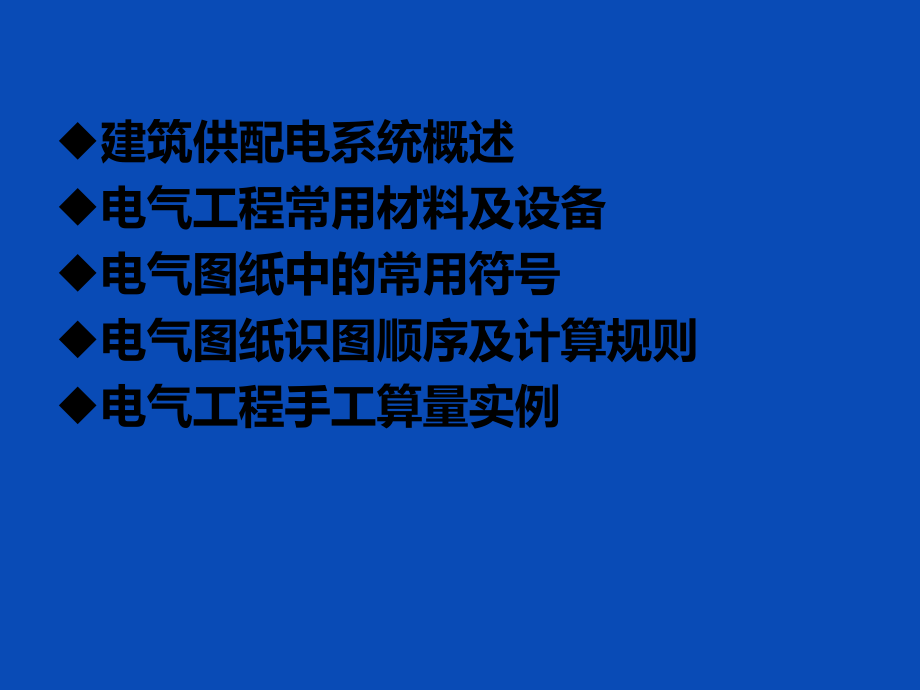

1、目录u建筑供配电系统概述u电气工程常用材料及设备u电气图纸中的常用符号u电气图纸识图顺序及计算规则u电气工程手工算量实例建筑供配电系统概述l建筑供配电一、电力系统的组成 发电厂的位置一般通常与用电场所相距较远,发出的电能须长距离地输送到用电场所。为了减少输送过程中的电能损失,运送时一般把发电机发出的电压用变压器进行升压。而用户所使用的电压又是很低,多数为380v和220v,所以需要降压后使用,甚至需要二次降压才能达到用户的要求。这种由发电、变电、送配电和用电构成的以个整体,即电力系统。图3-1为建筑供配电系统概述发电机升压变压器高压输电线降压变压器高压配电线降压变压器低压配电线 发电厂区域变电

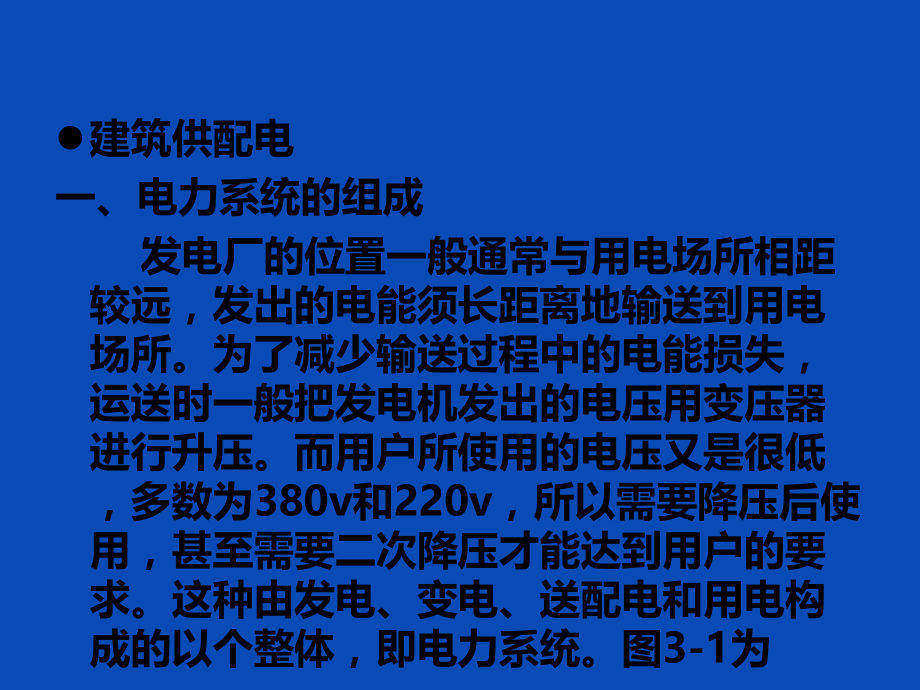

2、所 用户发电送电过程示意图发电厂到电力用户的送电过程示意图。建筑供配电系统概述1、发电厂 发电厂是用来发电的,其能量的来源有:化学能、水能、太阳能、风能、核能等。根据所利用的能量形式不同,发电厂可分为水力发电厂、火力发电厂、风力发电厂、核能发电厂等。 水力发电厂(也称水电站),是利用河水从上游流到下游时形成的位差,推动发电机转动,产生电能。 火力发电厂(也称火电站),其能量来源于燃料的化学能。所用的燃料有煤、石油产品和天然气等。一般以煤为主,火电厂的废气、废水还可以向附近热力用户供热。建筑供配电系统概述 核能发电厂(也称核电站),其能量来源于原子核的裂变,其能量转换过程是:核裂变能热能机械能电

3、能2、变电所 变电所是用来接受电能改变电能电压并分配电能的场所,其设备主要有电力变压器与开关设备组。装有升压变压器的变电所叫升压变电所,装有降压变压器的变电所叫降压变电所。接受电能,不改变电压,并进行电能分配的场所叫配电所。3、电力线路建筑供配电系统概述 电力线路是用来输送电能的。发电厂、变配电所和电能用户通过电力线路联系起来。它由不同电压等级和不同类型的线路构成。 建筑供配电线路的额定电压等级多为10KV线路和380v线路。并有架空线路和电缆线路之分。4、低压配电系统 低压配电系统由配电装置(配电箱或柜)及配电线路组成。配电方式主要有三种:放射式、树干式及混合式,见下图建筑供配电系统概述配电

4、方式分类示意图配电箱 放射式 树干式 混合式配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱配电箱建筑供配电系统概述二、供电电压等级 电压有高压和低压之分,常把1KV及以上的电压称为高压,1KV以下的电压称为低压。610KV电压用于送电距离为10KM左右的工业与民用建筑供电,380v电压用于建筑物内部供电或向工业生产设备供电,220v电压多用于向生活设备、小型生产设备及照明设备供电。380v和220v电压采用三相四线制供电方式。建筑供配电系统概述三、电力负荷分级 电力负荷应根据其重要性分以下三级:1、一级负荷及其供电要求(1)中断供电将造成人身伤亡者(2)中断供电将在政治上、经济上

5、造成重大损失者(3)中断供电将影响有重大政治、经济意义的用电部门的正常工作者 一级负荷应由两个电源供电建筑供配电系统概述2、二级负荷及其供电要求 (1)中断供电将在政治上、经济上造成较大损失者 (2)中断供电将影响重要用电单位的正常工作者 当地区供电条件允许且投资不高时,二级负荷宜由两个电源供电。当地区供电条件困难或负荷较小时,二级负荷可由一条610kv以上的专用线路供电。如采用电缆时,应敷设备用电缆并经常处于运转状态。建筑供配电系统概述3、三级负荷及其供电要求 一级和二级负荷以外者。三级负荷对供电系统无特殊要求。四、电缆线路 1、电缆概述 电缆按用途分为电力电缆和控制电缆两大类。我们主要讲的

6、是电力电缆。电力电缆的构造如图所示。 建筑供配电系统概述 电力电缆类型分有多种,按使用绝缘材料、封包结构、电压、芯数及内、外护层材料的不同分类。为了区分电力电缆,常标以型号。 型号是由许多字母和数字排列组合而成的。电力电缆型号中的字母的排列次序和字符含义为:建筑供配电系统概述类别导体内护套电缆特征保护层铠装层V X Z YJ LT H L Q V D P F 1 2 1 2 20塑橡纸交铝铜 橡铝铅聚 不干分 一 二 麻钢裸料皮绝联芯芯 套包包氯 滴绝相 级 级 被带钢电电缘聚线线 乙 流缘护 防 防 带缆缆电乙 烯 套 腐 腐 缆烯 护 电 套 缆 建筑供配电系统概述2、电缆的敷设 电缆敷设

7、的方法有两种,有直埋敷设、排管内敷设、电缆沟内或隧道内敷设和室内外的明敷设等。具体的敷设方法应根据电线线路的长短、电缆的数量、周围环境等条件来决定。五、电缆敷设前的准备工作 1、应以节省投资、施工方便和安全运行等方面考虑选择电缆线路路径。具体有: (1)尽量选择最短距离的路径,节省投资建筑供配电系统概述(2)要结合远景规划,尽量避开规划中需要施工的地方(3)电缆路径尽量减少穿越各种管道、铁路和 其他高低压电缆的次数;在建筑物内,要减少穿越墙壁和楼房地板的次数(4)为了电缆能安全运行和不受各种损害、不让电缆受机械外力、振动、化学腐蚀、地中电流、热及虫害等影响2、运输装卸电缆及电缆盘不应受到损伤。

8、六、电缆头建筑供配电系统概述 电缆敷设完后,须将一段段敷设好的电缆连接起来,这些接头称为中间对接头;电缆与电源或负载等设备的接头称为终端头,它们统称为电缆头。建筑供配电系统概述l 电气照明工程一、照明的种类1、工作照明 正常工作时间使用的照明,称为工作照明,工作照明进一步分,又可分为一般照明、局部照明和混合照明三种。(1)一般照明 设置在整个场所照度基本均匀的照明。例如办公室、教室、室外广场等。(2)局部照明建筑供配电系统概述 局限于某部位的照明称为局部照明。常用于局部地点需要高照度并对照射方向有要求时的照明。(3)混合照明 一般照明和局部照明同时有的照明叫混合照明。对于工作位置需要较高照度并

9、对照射方向有特殊要求的场所,宜采用混合照明。2、事故照明 正常照明不能使用时启用的备用照明系统。事故照明一般设置在工作中断或误操作会引起爆炸、火灾、人身伤亡或生产秩序长期混乱、造成严重政治后果和经济损失等的场所。建筑供配电系统概述3、警卫值班照明 用在警卫地区设置的照明。警卫值班照明是供值班人员使用的照明(包括传达室、警卫室的照明)。值班照明宜利用一般照明中能单独控制的一部分或利用事故照明的一部分或全部作为值班照明。4、障碍照明 装在高的建筑物顶上用作障碍标志的照明。建筑供配电系统概述建筑供配电系统概述二、室内配电线路 室内配线的敷设有明敷设和暗敷设两种。明敷设是将绝缘导线直接(或穿于管子、线

10、槽等保护体内)明敷设于墙壁、顶棚的表面等处;暗敷设是将导线穿于管子、线槽等保护体内,埋敷设于墙壁、顶棚、地坪及楼板等内部。 配电线路常用配线方法有:管子配线、线槽配线、塑料护套线配线、钢索配线等。(一)、管子配线建筑供配电系统概述 所谓管子配线,就是把绝缘导线穿入保护管内敷设。管子配线工程施工的内容可分为两大部分,即配管(管子敷设)和穿线。1、配管 配管有明管和暗管两种,明管要求横平竖直、整齐美观、固定牢靠。暗管要求管路短、弯头少,不外露。配管有管子加工、管子连接、管子敷设等工序。(1)管子加工建筑供配电系统概述 管子加工的内容有管子切割、套丝、弯曲、清理毛刺、除锈、防腐漆等。(2)管子的连接

11、 钢管之间连接有丝扣连接和加套管连接两种。(3)管子的敷设1)明钢管敷设步骤如下:用线锤、灰线包划出管路走向的中心线和管路交叉位置在建筑物上安装支承明配管的支架、吊架或其他的支承物。将管子固定在支架、吊架或其他支承物上。建筑供配电系统概述2)暗管敷设步骤如下:确定暗管敷设位置按其长度和弯度配置钢管,包括弯、锯、套螺丝等暗管在现浇的混凝土楼板里敷设时,必须在支好楼板,尚未绑扎钢筋时,将钢管、盒等连接起来。2、管内穿线 (1)管内穿线有以下规定: 1)穿管敷设的绝缘导线,其额定绝缘电压建筑供配电系统概述不应低于500v2)管内的导线(包括绝缘层在内)的总截面积应在管子内空截面积的40%以内3)管内

12、导线不可接头,必须接头时,接头应放在接线盒(箱)内4)同一回路的导线应穿于同一钢管内5)不是相同回路、相同电压等级和交流与直流的导线,不得穿于同一根管内(2)穿线步骤 先将管内积水和杂物去除之后,在管内建筑供配电系统概述穿一根引线用的钢丝。当管路较长或弯曲较多时,也可在配管时就将引线穿好3、金属线槽配线(1)墙及吊顶上的金属线槽配线 常用的金属线槽是用钢板制作而成,其厚度为0.4 1.5mm。用于正常环境(干燥和不易受机械损伤)的室内场所明敷设。具有槽盖的封闭式金属线槽,可用在建筑物顶棚内敷设(2)地面内暗装金属线槽配线建筑供配电系统概述建筑供配电系统概述建筑供配电系统概述 地面内暗装金属线槽

13、配线,是将电线和电缆穿在壁厚为2mm的封闭式矩形金属线槽内,敷设在混凝土地面、现浇钢筋混凝土楼板或预制混凝土楼板的垫层内。其组合安装如图所示,暗装的金属线槽有单槽型及双槽分离型4、塑料线槽配线 塑料线槽配线是由槽底、槽盖及附件等构成,其材料是由难燃型硬质聚氯乙烯工程塑料制成建筑供配电系统概述l防雷接地工程 建筑物的防雷装置一般由三部分组成:接闪器、引下线和接地装置一、接闪器 接闪器是用来接收雷电流的金属导体。通常有避雷针、避雷带、避雷网以及兼作接闪的金属屋面和金属构件(如金属烟囱,风管)等。1、避雷针 避雷针是安装在建筑物上的针形导体。它建筑供配电系统概述 能将雷云的放电通路吸引到避雷针本身,

14、由它及与它相连的引下线和接地体将雷电流安全导入地中,确保建筑物免受雷击。避雷针通常采用镀锌圆钢或镀锌钢管制成2、避雷带和避雷网 避雷带是用圆钢或扁钢装于建筑物顶部或突出部位,如屋脊、屋檐、屋角、女儿墙和山墙等的条形长带。避雷网是纵横交错的避雷带叠加在一起,形成多个网孔,是接近全部保护的方法,用于重要的建筑物。建筑供配电系统概述 避雷带和避雷网可以采用镀锌圆钢或扁钢,圆钢直径不得小于8mm;扁钢截面不得小于48mm2,厚度不得小于4mm;装设在烟囱顶端的避雷环,其截面不得小于100mm2。3、避雷线 避雷线是截面不小于35mm2的镀锌钢绞线,装在架空线路上,以保护架空线路免受直接雷击。二、引下线

15、 引下线是把雷电流引到接地装置的金属建筑供配电系统概述导体。一般采用圆钢或扁钢,宜优先采用圆钢。三、接地装置 接地装置是接地体(又称接地极)和接地线的总合。其作用是把雷电流迅速流散到大地土壤中去。1、接地体 接地体分人工接地体和自然接地体两种2、接地线 接地线是从引下线断接卡或换线处至接地体的连接导体。建筑供配电系统概述建筑供配电系统概述电气工程常用材料及设备一、电线与电缆1、电线 电线分为绝缘电线和裸导线两种。(1)绝缘导线 常用绝缘电线有橡皮绝缘电线、聚氯乙烯绝缘电线等。常用绝缘电线见表(2)裸导线 裸导线是没有绝缘保护的电线,主要用于野外架空线路。类型有CJ型铝绞线、LGJ型钢芯铝绞线等

16、电气工程常用材料及设备常用绝缘电线的型号和特点类型型号特点聚氯乙烯绝缘导线BVBVV(圆型)BVVB(平型)BLVBLVV(圆型)BLVVB(平型)BVR、RV、RVB、RVS(绞型)ZR-RV、ZR-RVBZR-RVS、ZR-RVV铜芯线,绝缘性能良好,工艺简单,价格较低铝芯线,绝缘性能良好,工艺简单,价格低铜芯线,软线铜芯线,阻燃型橡皮绝缘软线BX、BBX、BXF铜芯线,BXF绝缘性良好,耐油、不易霉变,不延燃、老化时间较长丁腈聚氯乙烯复合绝缘软线RFSRFB铜芯线,塑料绝缘线的新品种电气工程常用材料及设备2、电缆 配电系统中,电缆有电力电缆和控制电缆。输配电能的电缆称作电力电缆。用作保护、操作等回路中来传导电流的电缆称作控制电缆。(1)电力电缆 目前使用最广泛的是塑料绝缘电力电缆。常用聚氯乙烯绝缘电缆,见表(2)通信电缆 通信电缆有对称式通信电缆、同轴通信电缆及光缆。电气工程常用材料及设备型号名称铝芯铜芯VLVVV聚氯乙烯绝缘聚氯乙烯护套电缆VLV22VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆YJLVYJV交联聚乙烯绝缘聚乙烯护套电力电缆YJLYYJY交联聚乙烯绝缘聚乙烯护

展开阅读全文
