《电泳培训资料3a106f8a4743.pptx》由会员分享，可在线阅读，更多相关《电泳培训资料3a106f8a4743.pptx（80页珍藏版）》请在第壹文秘上搜索。

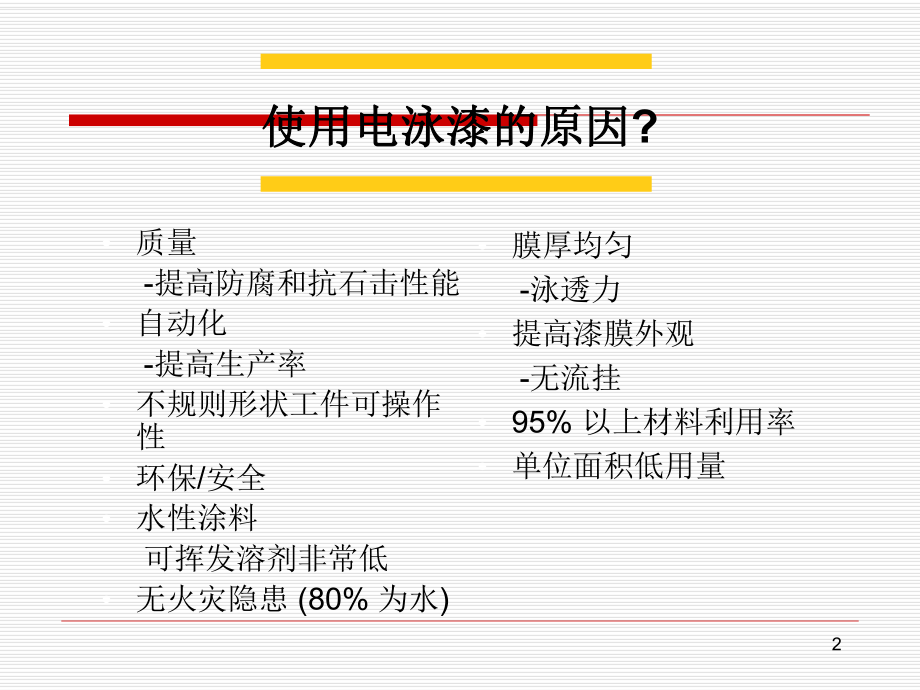

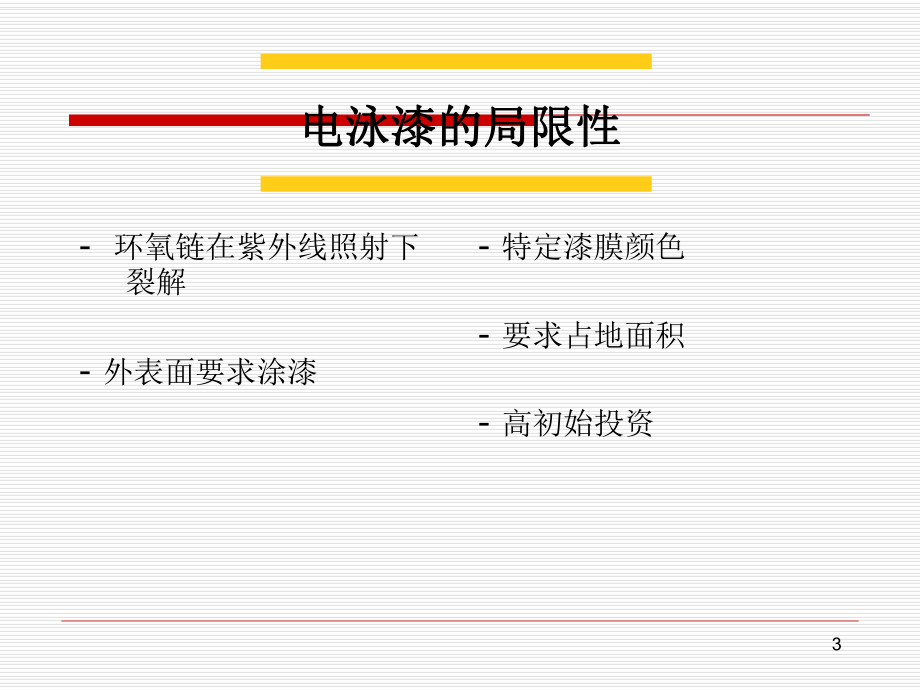

1、电泳培训资料电泳培训资料2使用电泳漆的原因使用电泳漆的原因? 质量 -提高防腐和抗石击性能 自动化 -提高生产率 不规则形状工件可操作性 环保/安全 水性涂料 可挥发溶剂非常低 无火灾隐患 (80% 为水) 膜厚均匀 -泳透力 提高漆膜外观 -无流挂 95% 以上材料利用率 单位面积低用量3电泳漆的局限性电泳漆的局限性- 环氧链在紫外线照射下裂解- 外表面要求涂漆- 特定漆膜颜色- 要求占地面积- 高初始投资4什么是电泳漆什么是电泳漆?5电泳产品和工艺电泳产品和工艺阴极电泳漆阴极电泳漆 一种水性聚合物水性聚合物 - 酸极化 一种颜料浆颜料浆 包含防腐颜料(为特定树脂所“包裹”) 包含 多种溶剂
2、多种溶剂 水溶性 包含DI水或RO水6一加伦电泳槽液一加伦电泳槽液7树脂树脂8典型环氧树脂分子结构典型环氧树脂分子结构环氧树脂形成电泳漆膜主框架, 并提供:漆膜硬度, 柔性, 附着力; 湿膜电阻, 包裹颜料等性能.9典型树脂混合典型树脂混合p 主树脂p 缩孔控制树脂p 流平控制树脂p 增塑剂p 溶剂p 80-85%p 6-10%p 0-5%p 2-5%p 0-2%10成膜原理成膜原理 (阴极树脂阴极树脂)(-) cathode(+) anode 11颜料浆12颜料浆组成颜料浆组成13颜料组成颜料组成 Titanium Dioxide 炭黑 DBTO(氧化二丁基锡) 硅酸盐14循环系统的主要作用
3、循环系统的主要作用p 搅拌 避免沉积p 过滤 除去灰粒p 制冷 保持温度p 超滤 提供洗液p 阳极 保持电导1516槽液循环槽液循环17槽液循环槽液循环18192021槽液循环槽液循环22置换槽置换槽23泵, 过滤网, 过滤器24热交换器25清洗系统清洗系统26闭闭 环环27循环喷淋循环喷淋28浸浸 洗洗29清洗系统清洗系统30超滤系统主要作用超滤系统主要作用p 提供闭环清洗超滤液p 提供滤出水溶性污染物的方法31超滤膜功能超滤膜功能p 提取水及小分子p 保留大分子物质 (树脂和颜料) 32超超 滤滤 系系 统统33阳 极 系 统34阳阳 极极 盒盒35板式阳极结构板式阳极结构36阳极系统阳极
4、系统37供电系统38电泳基理电泳基理39供供 电电 系系 统统40带带 电电 入入 槽槽41顶部阳极顶部阳极42泳泳 透透 力力电泳漆电泳漆在电场力的作用下在电场力的作用下到达复杂金属凹陷区域深处的到达复杂金属凹陷区域深处的实际效果实际效果43夹板泳透力夹板泳透力44方箱泳透力方箱泳透力45影响泳透力的因素影响泳透力的因素槽液电导槽液电导 施工电压施工电压 槽液温度槽液温度槽液槽液 P/B 通电时间通电时间46影响泳透力的因素影响泳透力的因素施工电压施工电压47影响泳透力的因素影响泳透力的因素槽液电导槽液电导48影响泳透力的因素影响泳透力的因素槽液温度槽液温度49影响泳透力的因素影响泳透力的因
5、素P/B50影响泳透力的因素影响泳透力的因素通电时间通电时间51变化变化槽液电导提高槽液电导提高槽液电导降低槽液电导降低施工电压升高施工电压升高施工电压降低施工电压降低槽液温度升高槽液温度升高槽液温度降低槽液温度降低通电时间增加通电时间增加通电时间减少通电时间减少槽液固含增加槽液固含增加槽液固含减少槽液固含减少湿膜电阻提高湿膜电阻提高湿膜电阻降低湿膜电阻降低槽液槽液P/B 提高提高槽液槽液P/B 降低降低泳透力泳透力+-+-+-+-+-+-外表面外表面膜厚膜厚+-+-+-+-+-+-+影响泳透力的因素影响泳透力的因素52电 泳 烤 炉53基本设计基本设计p 在烤炉入口1/3 处辐射墙p 其余
6、2/3 长度为对流保温段p 燃气 直燃式或间接式p 5 - 8 分钟升温区p 20% - 35% 新鲜空气混合54漆膜烘烤要求漆膜烘烤要求20 分钟分钟 177C (金属金属)5556常见缺陷常见缺陷p 流挂p 水斑p 脏粒p 缩孔p 重金属区欠烘烤-门柱-铰链-脚踏板 过烘烤 57水水 斑斑 不良导水 出槽喷淋 升温斜率58脏粒脏粒p 从车身带入p 来自车身吊具p 输送链p 接油盘p 槽液循环不良p 槽液过滤不充分p 来自烤炉p 环境空气59缩缩 孔孔 折边油 输送链润滑油/脂 低 P/B 不兼容冲压油60问题解决问题解决 问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒细菌细菌环境环境杀菌
7、剂杀菌剂 适量补加酸适量补加酸金属颗粒金属颗粒从车身车间带入从车身车间带入加强内部清洗加强内部清洗 加强前处理过滤加强前处理过滤 在前处理电泳系统安放磁在前处理电泳系统安放磁棒棒 电火花电火花清洁铜排清洁铜排清洁触头清洁触头加宽接油盘加宽接油盘61问题解决问题解决问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒颜料颜料颜料沉积颜料沉积加料前搅拌加料前搅拌搅拌前加搅拌前加 10% 水水 低槽液转换率低槽液转换率 加料过快加料过快2-3 GPM 齿轮泵齿轮泵/叶片泵叶片泵柱塞泵柱塞泵/隔膜泵隔膜泵 颜料加料系统加酸颜料加料系统加酸专用加料系统加料专用加料系统加料 加料线太长加料线太长加入循环管路加
8、入循环管路 加料槽停止搅拌加料槽停止搅拌 加料槽为电泳漆加料槽为电泳漆/水所稀释水所稀释置换新鲜颜料置换新鲜颜料 62问题解决问题解决 问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒树脂树脂变性树脂变性树脂清洁树脂储存槽清洁树脂储存槽 树脂加料系统加酸树脂加料系统加酸专用加料系统加料专用加料系统加料泡沫泡沫泡沫吸附颗粒泡沫吸附颗粒查明泡沫来源查明泡沫来源离析离析碱性碱性D.I 水水控制水源电导小于控制水源电导小于 25 微欧微欧 主槽加入浓缩的杀菌剂主槽加入浓缩的杀菌剂将杀菌剂加入超滤系统将杀菌剂加入超滤系统 B20加入浓缩的杀菌剂加入浓缩的杀菌剂事先稀释事先稀释 机械剪切机械剪切提高流量提
9、高流量 更换过滤袋更换过滤袋 主槽金属主槽金属去除金属去除金属 修补槽衬修补槽衬 主槽主槽PH值太高值太高加酸加酸63问题解决问题解决问题问题原因原因解决方案解决方案主槽脏粒主槽脏粒过滤过滤过滤袋尺寸太大过滤袋尺寸太大减少尺寸减少尺寸 过滤袋破裂过滤袋破裂适时更换过滤袋适时更换过滤袋 过滤网错位过滤网错位清理设备清理设备 提高设备强度提高设备强度64问题解决问题解决问题问题原因原因解决方案解决方案最后一道清洗后的松散脏粒最后一道清洗后的松散脏粒水平面灰粒水平面灰粒浸槽太赃浸槽太赃置换清洁置换清洁 改良循环改良循环 改良过滤改良过滤 停止循环去除灰粒停止循环去除灰粒 出口洁净喷淋出口洁净喷淋 D
10、.I. 循环喷淋泥浆循环喷淋泥浆D.I. 循环槽杀菌循环槽杀菌 UF 液太赃液太赃清洁槽壁和蓬顶清洁槽壁和蓬顶 改良超滤改良超滤 细菌控制细菌控制65问题解决问题解决问题问题原因原因解决方案解决方案外观外观橘皮橘皮膜厚太高膜厚太高降低膜厚降低膜厚 核查槽温核查槽温 核查链速核查链速 核对膜厚仪核对膜厚仪 核对校正零板核对校正零板 过超滤过超滤减少超滤流失减少超滤流失 补加新漆补加新漆 槽液更新率太低槽液更新率太低补加新漆补加新漆 减少超滤流失减少超滤流失 主槽可溶性离子主槽可溶性离子停止阳极泄漏停止阳极泄漏 提高主槽提高主槽 pH 板材粗糙板材粗糙改良板材改良板材 主槽电导太高主槽电导太高降低
11、主槽电导降低主槽电导 66问题解决问题解决问题问题原因原因解决方案解决方案外观外观局部粗糙局部粗糙主槽可溶性离子主槽可溶性离子排放超滤液排放超滤液 磷化代入磷化代入改良改良D.I.水洗水洗 改良浸洗改良浸洗 增加驼峰增加驼峰 D.I. 水系统水系统D.I. 水系统检查水系统检查 不良镀锌板不良镀锌板降低主槽电导降低主槽电导 提高主槽温度提高主槽温度降低电压降低电压 改良金属板材改良金属板材 电泳烤炉电泳烤炉降低升温区温度降低升温区温度紧紧 P/B 过高过高降低降低 P/B 板材粗糙板材粗糙改良金属板材改良金属板材67问题解决问题解决问题问题原因原因解决方案解决方案缩孔缩孔常见缩孔常见缩孔P/B
12、过低过低板材油污板材油污提高提高P/B 提高除油效果提高除油效果(前处理前处理) 安装除油过滤袋安装除油过滤袋人员人员/环境污染环境污染 化妆品化妆品禁止在工作区使用化妆品禁止在工作区使用化妆品 前处理化学品前处理化学品排除化学泄露排除化学泄露 停止污染化学品加药停止污染化学品加药 面漆漆渣系统面漆漆渣系统安装隔离墙安装隔离墙 门窗门窗关闭门窗关闭门窗 维修工作区维修工作区安装隔离墙安装隔离墙68问题解决问题解决问题问题原因原因解决方案解决方案缩孔缩孔新设备安装新设备安装泵泵, 管路管路, 阀门阀门事先用溶剂清洁事先用溶剂清洁 在前处理系统清洁在前处理系统清洁 手工清洁手工清洁 强碱清洁强碱清
13、洁顶部输送链顶部输送链接油盘泄漏接油盘泄漏清洁修复清洁修复 喷嘴异位喷嘴异位正位正位链条油链条油油品不合格油品不合格更换油品更换油品 用油过量用油过量检测加油器检测加油器 泵润滑脂泵润滑脂油品不合格油品不合格更换油品更换油品 用油过量用油过量减少用油量减少用油量69问题解决问题解决问题问题原因原因解决方案解决方案缩孔缩孔 开门器润滑脂开门器润滑脂油品不合格油品不合格更换油品更换油品减少用油量减少用油量 用油过量用油过量 冲压油冲压油油品不兼容油品不兼容更换油品更换油品 增强前处理除油效能增强前处理除油效能先进先出先进先出 防锈油防锈油防锈油干渍防锈油干渍预先打磨预先打磨加强前处理清洁效果加强前
14、处理清洁效果70问题解决问题解决问题问题原因原因解决方案解决方案缩孔缩孔传输设备传输设备使用不兼容油品使用不兼容油品更换油品更换油品 链条松弛链条松弛调整调整 档板档板安装档板安装档板 过滤器密封圈过滤器密封圈使用凡士林使用凡士林禁用凡士林禁用凡士林过滤袋过滤袋不兼容缝纫油不兼容缝纫油 选用合格产品选用合格产品去掉标签去掉标签71问题解决问题解决问题问题原因原因解决方案解决方案条纹条纹条纹条纹钝化铬浓度过高钝化铬浓度过高降低降低 钝化后冲洗为钝化液污染钝化后冲洗为钝化液污染排空清洁排空清洁 工件半干半湿工件半干半湿吹干工件吹干工件 保持全湿保持全湿 磷化冲洗加入表面活性剂磷化冲洗加入表面活性剂
15、 阳极过于靠前阳极过于靠前渐次关闭入槽阳极渐次关闭入槽阳极 降低一段电压降低一段电压 前处理清洁不良前处理清洁不良强化清洁效能强化清洁效能 预擦净预擦净 使用使用 “SCOTCH BRITE” 预擦净干化预擦净干化保持湿润保持湿润 预擦净浓度过高预擦净浓度过高降低浓度降低浓度72问题解决问题解决问题问题原因原因解决方案解决方案条纹条纹条纹条纹在前处理各工段间干化在前处理各工段间干化清洁喷嘴清洁喷嘴 降低温度降低温度 安装润湿喷嘴安装润湿喷嘴 磷化过喷至表调磷化过喷至表调喷嘴定位喷嘴定位 降低喷淋压力降低喷淋压力 表调喷嘴堵塞表调喷嘴堵塞清洁喷嘴清洁喷嘴 表调参数控制表调参数控制调整参数调整参数
16、 表调加药至表调槽表调加药至表调槽加药至表调出槽喷淋加药至表调出槽喷淋 D.I. 水不合格水不合格重新制备重新制备73电泳系统质量保证电泳系统质量保证现场取样SPC图表检测实验结果反馈74分析实验分析实验BATHPANELS (83F - 275V)PANELS (93F)RECIRC RINSEANOLYESOLIDSpHACID/BASE MEQCONDUCTIVITYPERCENT PIGMENTSOLVENT ANALYSISBACTERIAFILTER 200 MESHACID LEVELS (LACTIC)FILMTHROWPOWERAPPEARANCEAPPEARANCEPATCHY ROUGHNESSCRATERL-panelH-panelpHBACTERIACONDUCTIVITYpHXXXXXXXXXXXXXXXXXXXXXXXXXXXXXPPG LABCUSTOMERFACILITY75电泳漆操作规范电泳漆操作规范76电泳前电泳前 需要需要避免预处理皮膜外表面与外来材料接触避免预处理皮膜外表面与外来材料接触, 例如水例如水, 油滴油滴, 灰粒灰粒, 手印手印, 等
