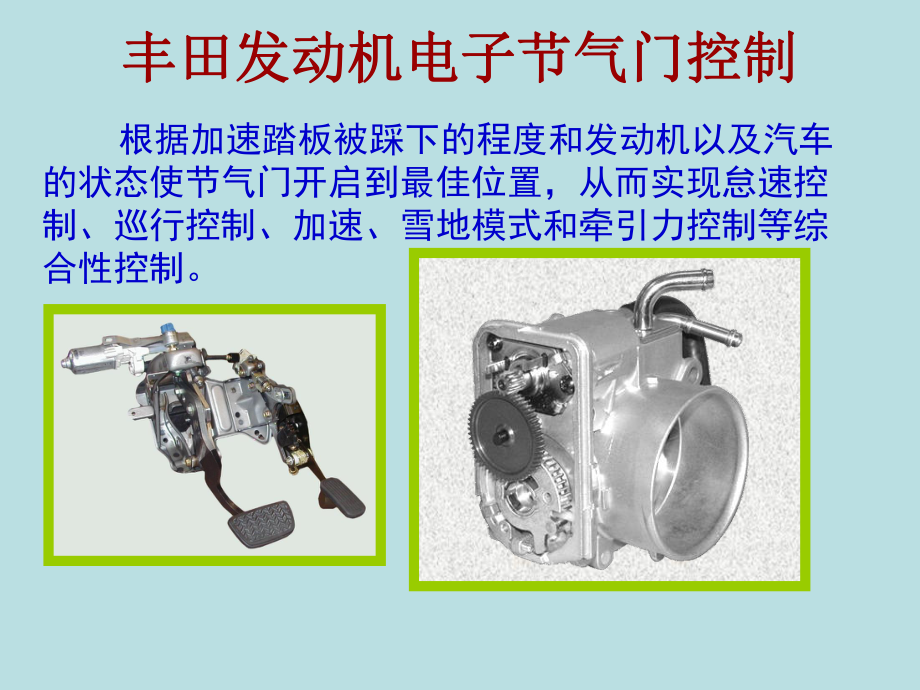

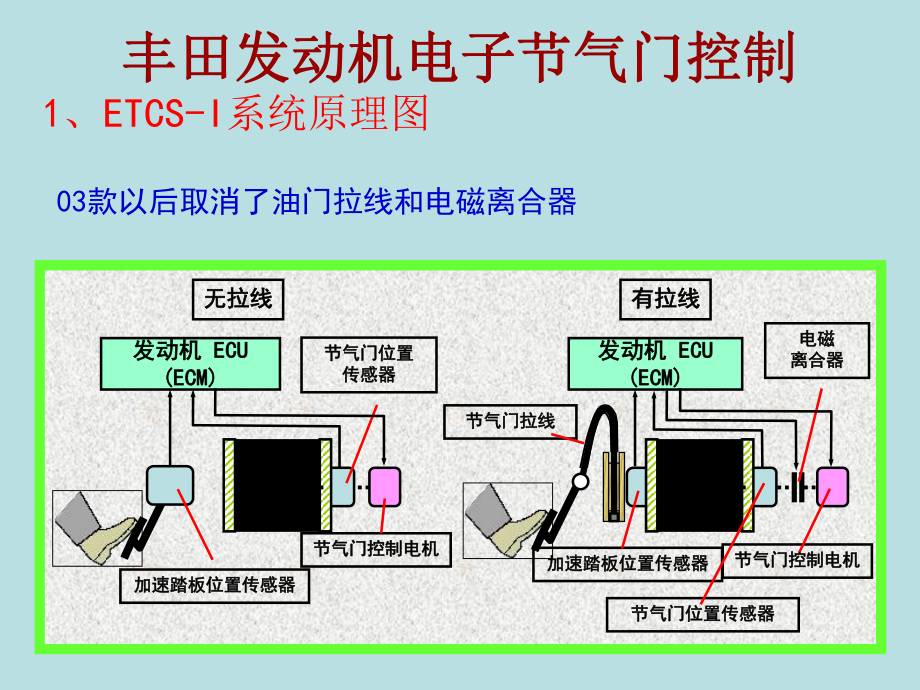

1、丰田发动机电子节气门控制丰田发动机电子节气门控制丰田发动机电子节气门控制丰田发动机电子节气门控制 根据加速踏板被踩下的程度和发动机以及汽车的状态使节气门开启到最佳位置,从而实现怠速控制、巡行控制、加速、雪地模式和牵引力控制等综合性控制。丰田发动机电子节气门控制丰田发动机电子节气门控制加速踏板位置传感器加速踏板位置传感器节气门位置传感器节气门位置传感器节气门控制电机节气门控制电机节气门拉线节气门拉线有拉线有拉线加速踏板位置传感器加速踏板位置传感器节气门位置节气门位置传感器传感器节气门控制电机节气门控制电机无拉线无拉线电磁电磁离合器离合器发动机发动机 ECU ECU (ECM)(ECM)发动机发动

2、机 ECU ECU (ECM)(ECM)03款以后取消了油门拉线和电磁离合器1、ETCS-I系统原理图丰田发动机电子节气门控制丰田发动机电子节气门控制节气门位置节气门位置传感器传感器节气门控制电机节气门控制电机减速齿轮减速齿轮节气门节气门霍尔霍尔 ICsICs磁铁磁铁2 2、采用无接触型节气门位置传感器、采用无接触型节气门位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制2 2个霍尔个霍尔ICIC与与2 2个磁铁个磁铁Throttle Valve霍尔 ICs磁铁丰田发动机电子节气门控制丰田发动机电子节气门控制3 3、电机结构、电机结构丰田发动机电子节气门控制丰田发动机电子节气门控制 取

3、消电磁离合器取消电磁离合器 节气门位置传感器不需检查节气门位置传感器不需检查有拉线型号有拉线型号节气门控制电机节气门控制电机 M+ M+ M- : 0.3 M- : 0.3 100 100 at 20 at 20 C (68 C (68 F)F)电磁离合器电磁离合器 CL+ CL+ CL- : 4.2 CL- : 4.2 5.2 5.2 at 20 at 20 C (68 C (68 F)F)节气门位置传感器节气门位置传感器 VC VC E2: 1.25 E2: 1.25 2.35 k 2.35 k at 20 at 20 C (68 C (68 F)F)节气门控制电机节气门控制电机 M+ M

4、+ M- : 0.3 M- : 0.3 100 100 at 20 at 20 C (68 C (68 F)F)无拉线型号无拉线型号4 4、ETCS-IETCS-I系统系统维修要点维修要点丰田发动机电子节气门控制丰田发动机电子节气门控制丰田发动机电子节气门控制丰田发动机电子节气门控制电子节气门电子马达波形电子节气门电子马达波形丰田发动机电子节气门控制丰田发动机电子节气门控制6 6、节气门位置传感器、节气门位置传感器TPSTPS节气门开启角度全开全关VTA VTA2输出电压 (V)05发动机发动机 ECU (ECM)ECU (ECM)VTA VTA2E2VCHall IC磁铁磁铁丰田发动机电子节

5、气门控制丰田发动机电子节气门控制节气门位置传感器节气门位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制VTA VTA2VCHall IC磁铁加速加速踏板踏板电压电压VTA -E2VTA -E2VTA2-E2VTA2-E2解除解除0.4-1.0V0.4-1.0V2.0-2.9V2.0-2.9V踩下踩下3.2-4.8V3.2-4.8V4.6-5.0V4.6-5.0VLX470LX470E26 6、节气门位置传感器、节气门位置传感器TPSTPS丰田发动机电子节气门控制丰田发动机电子节气门控制7 7、TPSTPS检测数据流检测数据流VC传感器电源(4.5V5V)VTA1节气门位置传感器信号输

6、出电压。(0.5V4.8V)VTA2节气门位置传感器信号输出电压。(2.1V5.0V)节气门全闭节气门全闭 节气门位置(VTA1)用百分数表示为10%20% 节气门位置2(VTA2)用电压表示为2.13.1V节气门全开节气门全开 节气门位置(VTA1)用百分数表示为64%96% 节气门位置2(VTA2)用电压表示为4.55.0V安全保护角度安全保护角度7 7。 节气门位置(VTA1)用百分数表示为10%24%丰田发动机电子节气门控制丰田发动机电子节气门控制无接触型加速踏板位置传感器无接触型加速踏板位置传感器Accelerator Pedal ArmHall ICs磁铁8 8、加速踏板位置传感器

7、、加速踏板位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制加速踏板位置传感器VPA1VPA28 8、加速踏板位置传感器、加速踏板位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制油门踏板位置传感器油门踏板位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制加速踏板加速踏板电压电压VPAVPAVPA2VPA2松开松开0.5-1.1V0.5-1.1V0.9-2.3V0.9-2.3V踩下踩下3.0-4.6V3.0-4.6V3.4-5.0V3.4-5.0V (1)测量ECM连接器端子VCPA和EPA,VCPA2和EPA2之间的电压。电压:4.5-5.5V。 (2)测量ECM连接

8、器端子VPA和EPA,VPA2和EPA2之间的电压。 ECMVPAEPAVCPA VPA2EPA2VCP28 8、加速踏板位置传感器、加速踏板位置传感器丰田发动机电子节气门控制丰田发动机电子节气门控制9 9、电子节气门故障检修、电子节气门故障检修 电子节气门电子节气门常见故障及原因常见故障及原因怠速低或高:节气门发卡、初始化或怠速学习设定节气门开度不足:节气门发卡、加速踏板位置传感器、节气门位置传感器、安全模式节气门无法打开:加速踏板位置传感器、节气门电机、ECM、电源及线路丰田发动机电子节气门控制丰田发动机电子节气门控制1010、清洗节气门注意事项、清洗节气门注意事项 不能强行打开节气门不能

9、强行打开节气门 清洗剂不要喷太多清洗剂不要喷太多初始化及怠速学习设定初始化及怠速学习设定丰田发动机电子节气门控制丰田发动机电子节气门控制一汽丰田卡罗拉电子节气门体的匹配一汽丰田卡罗拉电子节气门体的匹配拔下拔下ETCSETCS电电子节气门及子节气门及EFI EFI NO1NO1保险丝。保险丝。或断开电瓶或断开电瓶解决方法:解决方法:丰田发动机电子节气门控制丰田发动机电子节气门控制一汽丰田皇冠电子节气门体的匹配一汽丰田皇冠电子节气门体的匹配拔下拔下EFIEFI和和ETCS ETCS 保险丝保险丝或断开电瓶或断开电瓶解决方法:解决方法:丰田发动机电子节气门控制丰田发动机电子节气门控制06款凯美瑞节气

10、门款凯美瑞节气门丰田发动机电子节气门控制丰田发动机电子节气门控制06款凯美瑞更换电瓶后加速不良款凯美瑞更换电瓶后加速不良车型:车型:20062006款凯美瑞款凯美瑞2.4L2.4L,装备,装备2AZ-FE2AZ-FE发动机,发动机,带智能钥匙进入及起动系统带智能钥匙进入及起动系统故障分析与维修思路:故障分析与维修思路:用仪器检测发动机控制系统,故障代码用仪器检测发动机控制系统,故障代码: : 电子节气电子节气门马达故障。踩下油门踏板时,电子节气门不能门马达故障。踩下油门踏板时,电子节气门不能打开。打开。故障现象:故障现象:更换完电瓶后,加速无力,发动机故障更换完电瓶后,加速无力,发动机故障灯亮

11、灯亮丰田发动机电子节气门控制丰田发动机电子节气门控制0606款凯美瑞更换电瓶后加速不良款凯美瑞更换电瓶后加速不良 ECM ECM 切断节气门执行器电流,并且通过回位弹簧使节气切断节气门执行器电流,并且通过回位弹簧使节气门回位到门回位到 6 6的节气门位置。然后,按照加速踏板开度,的节气门位置。然后,按照加速踏板开度,ECM ECM 通过控制燃油喷射通过控制燃油喷射 (间歇式燃油切断)和点火正时来(间歇式燃油切断)和点火正时来调整发动机输出功率,以便允许车辆继续保持最低的速度调整发动机输出功率,以便允许车辆继续保持最低的速度 。 缓慢但紧紧地踩下加速踏板时,可以很缓慢地驾驶车辆。缓慢但紧紧地踩下

12、加速踏板时,可以很缓慢地驾驶车辆。如果很快踩下加速踏板,车辆会没有规律地提速和减速。如果很快踩下加速踏板,车辆会没有规律地提速和减速。失效保护措施:失效保护措施:P0120、P0121、P0122、P0123、P0220、P0222、P0223、P0604、P0606、P0607、P0657、P2102、P2103、P2111、P2112、P2118、P2119 和和 P2135电节气门控制系统(电节气门控制系统(ETCSETCS)丰田发动机电子节气门控制丰田发动机电子节气门控制06款凯美瑞更换电瓶后加速不良款凯美瑞更换电瓶后加速不良原因:原因:拆卸或安装电瓶拆卸或安装电瓶正、负极柱时,正、负极柱时,未将点火开关关未将点火开关关闭。造成节气门闭。造成节气门马达的保险丝烧马达的保险丝烧断。断。 ETCS保险丝(保险丝(10A)丰田发动机电子节气门控制丰田发动机电子节气门控制1111、丰田电子节气门设定、丰田电子节气门设定 当清洗过佳美当清洗过佳美2.4L轿车的电子节气门系统后,轿车的电子节气门系统后,怠速过高,如何设定?怠速过高,如何设定? 在关闭点火后,拔下发动机舱内熔丝盒中的在关闭点火后,拔下发动机舱内熔丝盒中的EFI和和ETCS熔丝,熔丝,1分钟后装回即可。分钟后装回即可。可在作业前进行以上操作可在作业前进行以上操作

展开阅读全文
