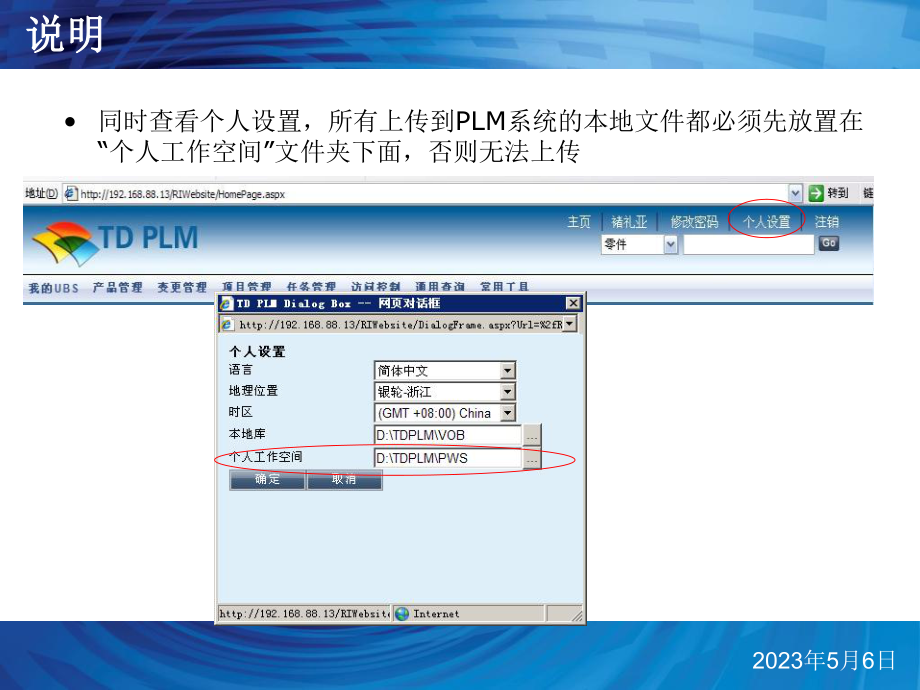

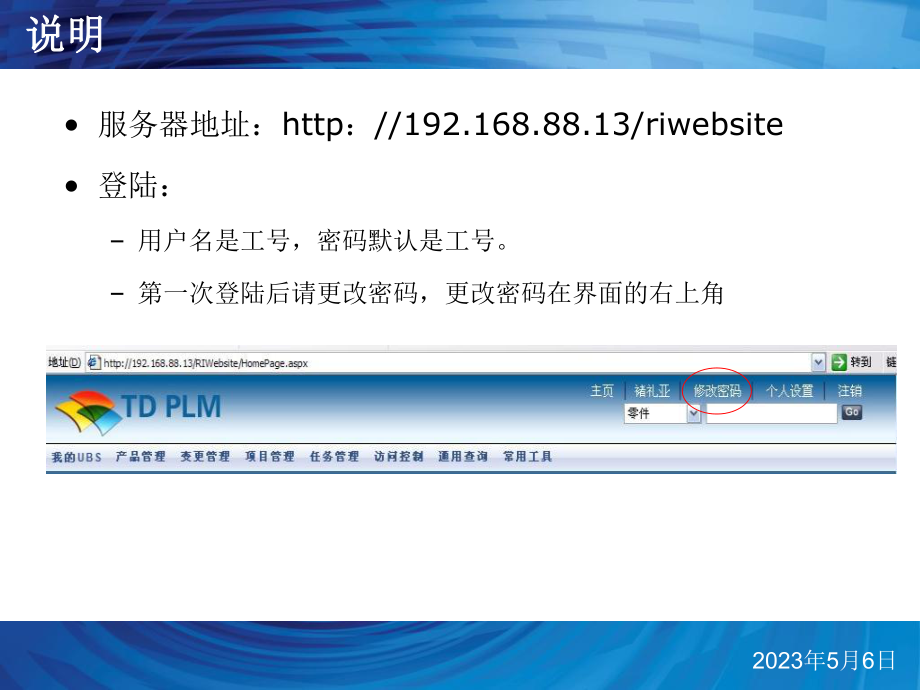

1、2023年5月6日银轮图档管理操作手册银轮图档管理操作手册2023年5月6日说明说明 服务器地址:http:/192.168.88.13/riwebsite 登陆: 用户名是工号,密码默认是工号。 第一次登陆后请更改密码,更改密码在界面的右上角2023年5月6日说明说明同时查看个人设置,所有上传到PLM系统的本地文件都必须先放置在“个人工作空间”文件夹下面,否则无法上传2023年5月6日Contents1. 准备工作2023年5月6日准备工作准备工作-搭建我的工作区搭建我的工作区 在我的工作区工作区结构中搭建文件夹 目的:方便工程师按产品或项目管理自己文档和零件(产品)2023年5月6日建立文

2、件夹建立文件夹-Step1 登录系统 我的UBS 我的工作区 我的工作空间 我的工作区结构2023年5月6日建立文件夹建立文件夹-Step2 统一的命名规范 1. 文件夹名称填写 产品件号 2. 文件夹描述填写 产品型号 3. 访问控制不需要填写2023年5月6日建立文件夹建立文件夹-Step3 文件夹结构的维护文件夹是按目录结构维护。可以在文件夹下再建立文件夹。也可以添加已有的文件夹。2023年5月6日Contents2. 数据建立2023年5月6日数据管理的操作流程数据管理的操作流程新建图纸新建零件关联零件和图纸维护BOM数据 1.工作区粘贴2.查找添加申请编码2023年5月6日1.新建图

3、纸新建图纸 步骤:登陆TDPLM我的UBS我的工作区文件夹新建文档2023年5月6日1.新建图纸新建图纸(TDPLM) 选择对象类型编辑对象信息并上传文档(确定并检入)规定:图号申请在先,件号申请在后名称按照企业规定填写,原则上和零件一样。上传的图纸请放在PWS工作目录。2023年5月6日1.检入图纸检入图纸 检入图纸的目的: 释放文件的共享控制权。图纸升级版本必须确保图纸是检入状态2023年5月6日2. 新建零件新建零件 步骤:登陆TDPLM我的UBS我的工作区新建零件2023年5月6日2. 新建零件说明新建零件说明 规定: 部件属于零件类型 总图的物料属于产品类型 源生产品不需要填写 材料

4、手工填写。如没有相关信息可不填写。 名称按照企业标准填写2023年5月6日补充说明补充说明-申请图号申请图号 说明:新建图纸文档申请图号,具体操作如下:2023年5月6日申请图号申请图号2023年5月6日申请图号申请图号2023年5月6日申请图号申请图号2023年5月6日补充说明补充说明-申请件号申请件号 新建零件或者产品,需要申请件号,具体操作如下:2023年5月6日申请件号申请件号2023年5月6日申请件号申请件号2023年5月6日申请件号申请件号2023年5月6日3.关联零件和图纸关联零件和图纸 注意: 系统的图标显示代表了不同的对象类型CAD文档文档(文件文件)产品产品(物料物料)零件

5、零件(物料物料)2023年5月6日3.关联零件和图纸关联零件和图纸 查看零件详细信息打开“相关文档”界面并“添加”2023年5月6日3.关联零件和图纸关联零件和图纸 输入条件查询到相关文档,选择文档 (确定)2023年5月6日4.BOM维护维护 BOM维护的主要是按设计要求建立产品结构,表达产品和零件之间的关系 维护方法 1. 通过复制复制-粘贴粘贴将符合条件的零件直接粘贴 2. 通过添加添加查询零件 哪里能发现 复制复制 按钮2023年5月6日4.BOM维护维护 在零件前选择打钩后,点击 复制复制 命令2023年5月6日4.BOM维护维护 选择产品节点的 对象详细属性对象详细属性 后,点击点

6、击 BOM维护维护2023年5月6日Contents3. 图档发布2023年5月6日图档发布图档发布 图档发布的过程就是图纸审批过程。 审批过程包括:制图、校对、审核、工艺检查、标准检查、批准等。 审批完成后图纸状态为:已发布。可以用于生产 权限:任何人无权修改已经发布的图纸 修改:需要升级版本。2023年5月6日图档发布图档发布-启动工作流启动工作流 步骤1:选中对象启动工作流选择工作流模板2023年5月6日启动工作流启动工作流2023年5月6日图档发布图档发布-更改节点负责人更改节点负责人 步骤2:选择流程节点移除责任人添加责任人确定2023年5月6日更改节点负责人更改节点负责人2023年

7、5月6日更改节点负责人更改节点负责人2023年5月6日图档发布图档发布-启动流程启动流程 步骤3:输入流程名称启动流程流程名称规则:产品代号+图纸发布 产品代号+图纸更改2023年5月6日图档发布图档发布-评审评审 步骤:我的UBS我的任务列表工作流任务查看任务信息输入评审意见点击“完成”2023年5月6日评审评审2023年5月6日图档发布图档发布-评审不通过返回修改评审不通过返回修改 CAD中打开需要修改图纸保存到个人工作区从新浏览上传图纸2023年5月6日图档发布图档发布-修改后再次提交修改后再次提交 在上一步骤中图纸上传完毕后,再次提交到制图。2023年5月6日Contents4. 版本升级2023年5月6日版本升级版本升级 问题:版本升级在什么情况下使用? 都是那些对象需要升级版本?答案: 已经处于发布状态的图纸、文档、零件、产品等对象,需要作出变更时需要升版本处理。2023年5月6日图纸升版本图纸升版本 选中对象新版本2023年5月6日零件、产品升版本零件、产品升版本 选中对象新版本

展开阅读全文
