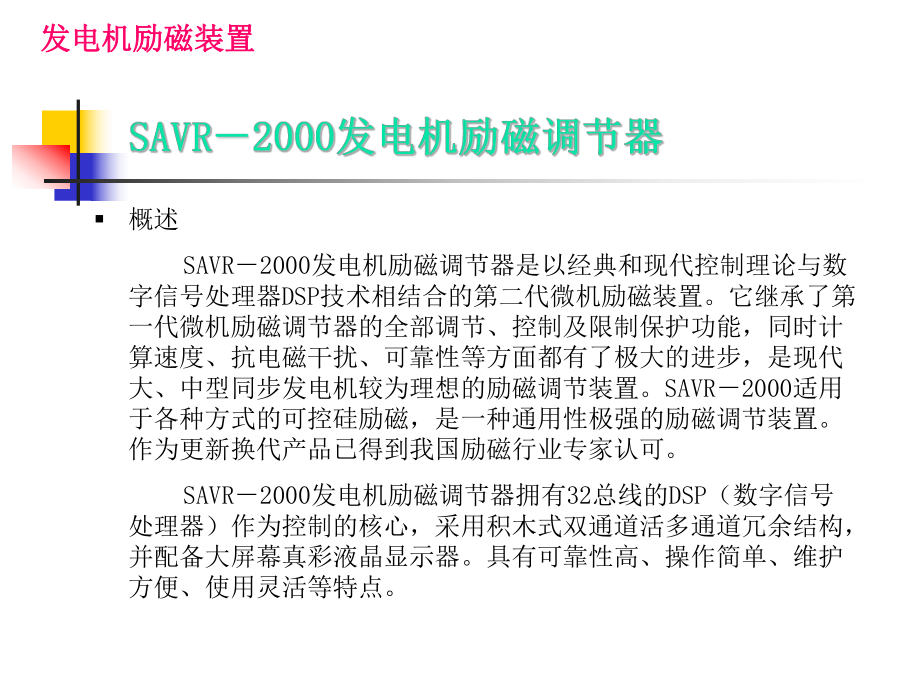

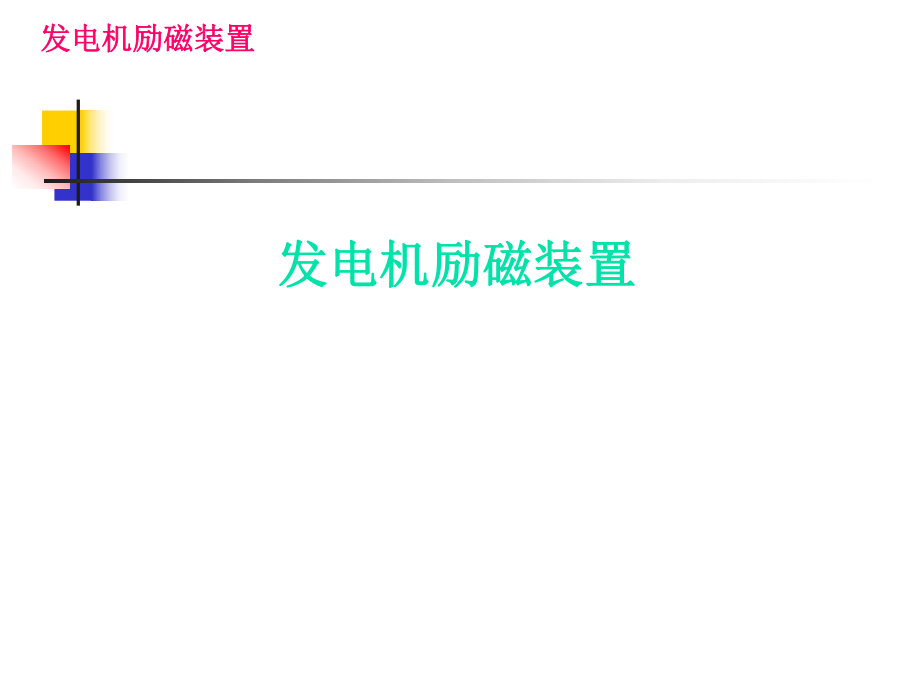

1、发电机励磁装置发电机励磁装置发电机励磁装置发电机励磁装置发电机励磁装置发电机励磁装置概述 SAVR2000发电机励磁调节器是以经典和现代控制理论与数字信号处理器DSP技术相结合的第二代微机励磁装置。它继承了第一代微机励磁调节器的全部调节、控制及限制保护功能,同时计算速度、抗电磁干扰、可靠性等方面都有了极大的进步,是现代大、中型同步发电机较为理想的励磁调节装置。SAVR2000适用于各种方式的可控硅励磁,是一种通用性极强的励磁调节装置。作为更新换代产品已得到我国励磁行业专家认可。 SAVR2000发电机励磁调节器拥有32总线的DSP(数字信号处理器)作为控制的核心,采用积木式双通道活多通道冗余结

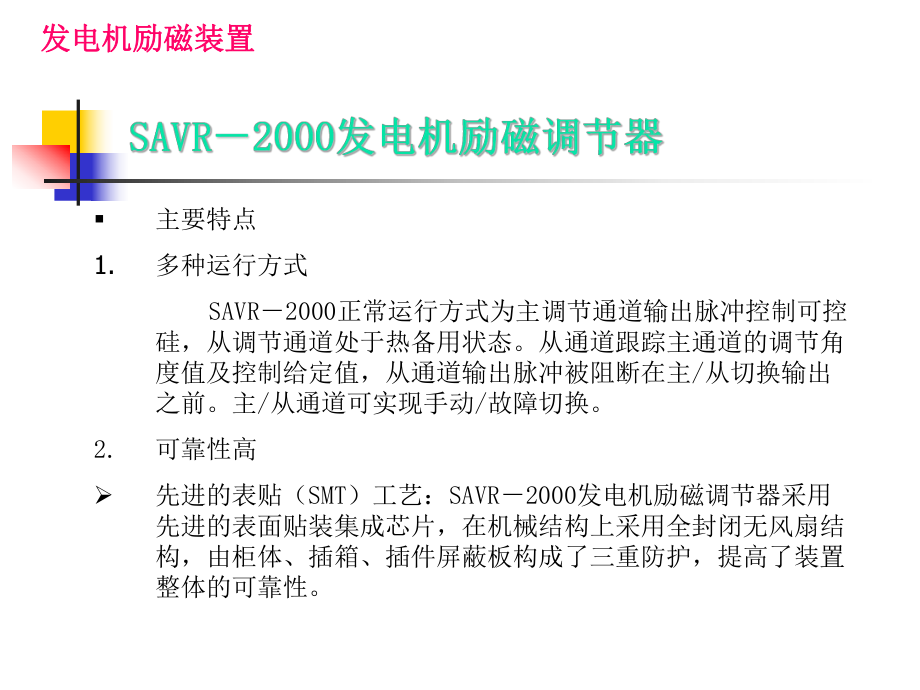

2、构,并配备大屏幕真彩液晶显示器。具有可靠性高、操作简单、维护方便、使用灵活等特点。发电机励磁装置发电机励磁装置主要特点1.多种运行方式 SAVR2000正常运行方式为主调节通道输出脉冲控制可控硅,从调节通道处于热备用状态。从通道跟踪主通道的调节角度值及控制给定值,从通道输出脉冲被阻断在主/从切换输出之前。主/从通道可实现手动/故障切换。2.可靠性高先进的表贴(SMT)工艺:SAVR2000发电机励磁调节器采用先进的表面贴装集成芯片,在机械结构上采用全封闭无风扇结构,由柜体、插箱、插件屏蔽板构成了三重防护,提高了装置整体的可靠性。发电机励磁装置发电机励磁装置 先进的测量方式:在一个周期(20ms

3、)内对三相定子电压及三相定子电流进行多点交流采样,并由软件实时计算出有功功率、无功功率及定子电压、电流的有效值。因此响应速度快,测量精度不受波形影响。 分步式隔离电源:SAVR2000发电机励磁调节器采用了分步式隔离电源。整个装置电源分为主机电源(5V)、模拟量电源(12V与12V)、脉冲电源、脉冲检测电源、开出量电源、开入量电源(2路)。各部分相互隔离,提高了装置整体的可靠性。 电磁兼容技术:是首家通过电磁兼容测试的励磁调节类电子装置,能够抵御2500V传导瞬变干扰、8000V静电放电干扰及10V/M的空间电磁辐射。发电机励磁装置发电机励磁装置使用环境 使用地点的海拔高度不大于2500米。

4、环境温度为040。 环境相对湿度不大于90,无冷凝。 使用环境的周围介质无爆炸危险,不应含有腐蚀性气体,所含电尘埃的浓度不应使绝缘水平降低到允许极限值以下。发电机励磁装置发电机励磁装置发电机励磁装置屏柜正视图发电机励磁装置发电机励磁装置n发电机励磁装置屏柜背视图发电机励磁装置发电机励磁装置SAVR2000发电机励磁调节器屏柜正视图发电机励磁装置发电机励磁装置SAVR2000发电机励磁调节器屏柜正视图发电机励磁装置发电机励磁装置n发电机励磁系统原理图发电机励磁装置发电机励磁装置可控硅整流装置主回路原理图发电机励磁装置发电机励磁装置可控硅整流装置操作显示原理图发电机励磁装置发电机励磁装置可控硅整流

5、装置操作显示原理图发电机励磁装置发电机励磁装置n灭磁及过压保护柜主回路原理图发电机励磁装置发电机励磁装置n灭磁及过压保护装置操作原理图发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置n工控机操作界面介绍发电机励磁装置发电机励磁装置nSAVR2000微机励磁调节器投运指导书nFLZ系列可控硅使用说明发电机励磁装置发电机励磁装置谢谢大家!谢谢大家!
