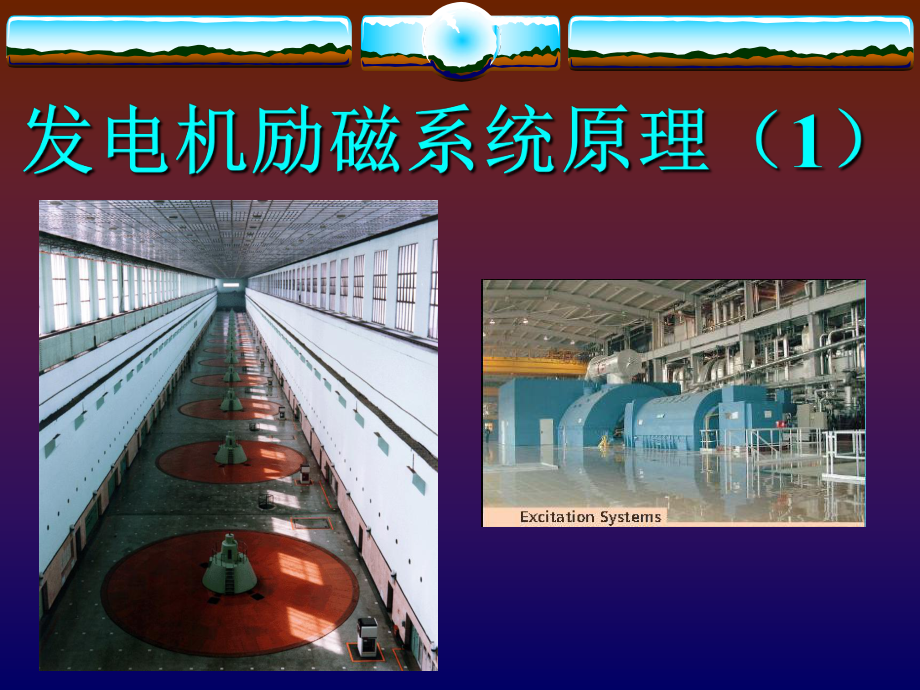

《三峡电厂陈小明励磁讲座发电机励磁系统原理1.ppt》由会员分享，可在线阅读，更多相关《三峡电厂陈小明励磁讲座发电机励磁系统原理1.ppt（41页珍藏版）》请在第壹文秘上搜索。

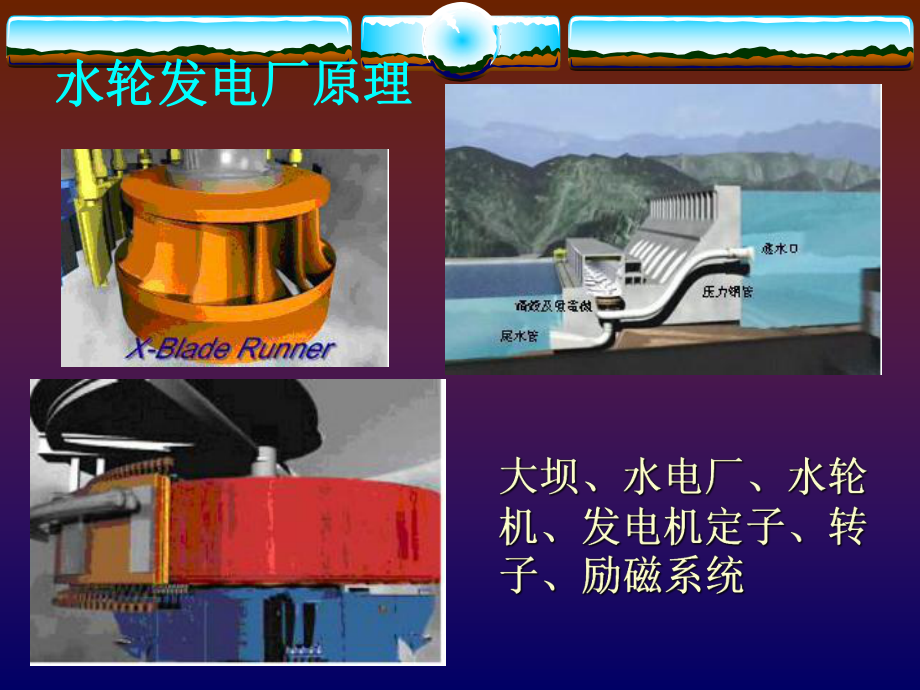

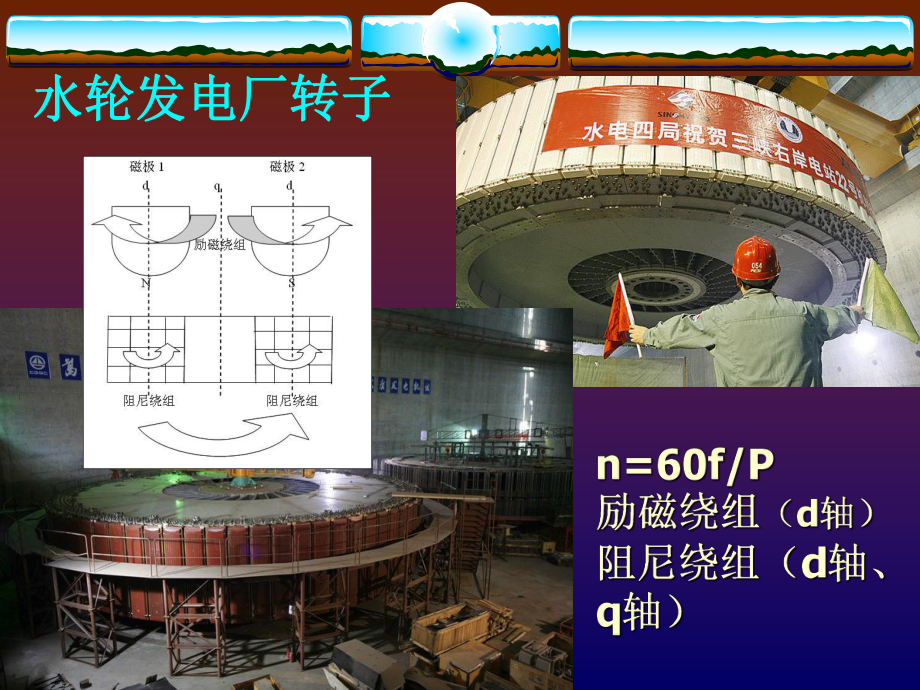

1、水轮发电厂原理水轮发电厂原理水轮发电厂转子水轮发电厂转子励磁的基本概念励磁的基本概念E=4.44fN4.44:有效值系数F:励磁条件与影响N:机端电压影响:与励磁电流关系GFrequency（f） Active Power（P）Reactive Power（Q）Terminal Voltage（Ug）GovernorExcitation励磁的基本任务励磁的基本任务功角Excitation SystemExcitation Control SystemSynchronous Machine RegulatorExciterSynchronousMachinePowerSystem励磁系统励磁系统
2、励磁控制系统励磁控制系统励磁重要概念励磁重要概念现在发电机励磁系统采用单轴直流电励磁；现在发电机励磁系统采用单轴直流电励磁；发电机励磁系统科研主要内容：双轴励磁；交流励磁；发电机励磁系统科研主要内容：双轴励磁；交流励磁；励磁系统新科技励磁系统新科技现在励磁控制系统规律现在励磁控制系统规律大多采用传统经典控制理论：大多采用传统经典控制理论：PID+PSS励磁控制系统科研主要内容：励磁控制系统科研主要内容：电力系统稳定器电力系统稳定器PSS；线性最优控；线性最优控制规律（华中科技大学）；非线性最优控制规律制规律（华中科技大学）；非线性最优控制规律（清华大学（清华大学 ）。励磁控制系统新科技励磁控制
3、系统新科技电力系统励磁控制发展过程：电力系统励磁控制发展过程：nPID 控制；控制；n n PSS 控制控制n n线性最优控制线性最优控制LOPSS （Linear Optimal Control）n n非线性最优控制非线性最优控制NOPSS （Nonlinear Optimal Control）n n非线性鲁棒控制非线性鲁棒控制NRPSS （Nonlinear Robust Control） KVG控制K120s5180VGssssG511100518020)(如K=100GeneratorU , If fU , IE EVoltage RegulatorAVR110 V DC400 V A
4、CPotential TransformersCurrent TransformersOutput of Excitation SystemMain Exciter自并励励磁系统自并励励磁系统For Example励磁机他励与自并励励磁机他励与自并励IGBT他励：励磁电源取自励磁机或厂用电等；自励：励磁电源取自发电机本身，可靠性高，但需采取措施保证强励能力。励磁系统的组成与分类励磁系统的组成与分类调调 辅助辅助 整流柜（功率柜）整流柜（功率柜） 直流灭磁直流灭磁 灭磁灭磁 节节 控制控制 制动整流柜制动整流柜 开关柜开关柜 电阻柜电阻柜 器器 柜柜 （柔性制动）（柔性制动） S101 S101
5、 S106+S107S106+S107 直流励磁机系统（开关励磁）直流励磁机系统（开关励磁）同轴同轴PTLLQRcFMK*LFLQFCT自动励磁调节器开关式励磁调节器的优点是：结构紧凑，体积小，且励磁电源可靠，不受电力系统电压波动的影响。另外，不存在可控整流桥的触发同步问题，控制简便，运行可靠性高。 交流励磁机系统（三机它励）交流励磁机系统（三机它励）同轴同轴自幷励自幷励静止静止有刷励磁有刷励磁静止静止 无刷励磁系统无刷励磁系统 旋转旋转自并励磁系统自并励磁系统现代励磁基础现代励磁基础开关励磁可控硅励磁原理可控硅励磁原理三相全控桥电路三相全控桥电路=00:强励状态，强励状态，AC变变DC=0:
6、整流状态，整流状态，AC变变DC=1500:逆变状态，逆变状态，DC变变AC全控桥与半控桥全控桥与半控桥全控桥：全控桥：整流与逆变整流与逆变整流特征相同整流特征相同能够逆变也能续流能够逆变也能续流Uf反相恒定反相恒定If线性衰减线性衰减灭磁快灭磁快半控桥：半控桥：整流与续流整流与续流整流特征相同整流特征相同不能逆变只能续流不能逆变只能续流Uf0If非线性衰减非线性衰减灭磁慢灭磁慢续流二极管续流二极管三相全控桥电路要点三相全控桥电路要点三相全控桥实际电路波形三相全控桥实际电路波形同步发电机励磁的作用同步发电机励磁的作用励磁是发电机励磁，也是系统的励磁，但更重要的还是发电机励磁励磁控制系统的主要任
7、务 1、同步发电机励磁控制系统的最基本和最主要的任务是维持发电机电压在给定水平上 1.1、第一，保证电力系统运行设备的安全。 1.2、第二，保证发电机运行的经济性 1.3、第三，提高维持发电机电压能力的要求和提高电力系统稳定的要求在许多方面是一致的。2、同步电机励磁系控制统的重要任务是提高电力系统的稳定性 尽管励磁控制系统对静态稳定、动态稳定和暂态稳定的改善，都有显著的作用，而且也是改善电力系统稳定的措施中，最为简单、经济而有效的措施。但是，稳定问题还是各有重点，各有分工：静稳由自动电压调节器和系统结构及运行调度负责；暂稳主要由继电保护负责，动稳主要由励磁PSS负责。电力系统稳定简介v电力系统
8、稳定分为三个电量的稳定：v电压稳定（励磁、无功平衡、电压崩溃、人工干预：增加Q）v频率稳定（调速、有功平衡、安稳装置切机、自动减载）v功角稳定（P、Q变化）。v励磁系统提高电力系统的稳定主要是提高电压的稳定，其次是提高功角稳定。频率稳定由调速器负责。v功角稳定又分为三种：静态稳定、暂态稳定和动态稳定。v静态稳定是系统受到小扰动后系统的稳定性（不发生非周期性的振荡）（稳定余度好极限功率问题、安稳切机问题）；v暂态稳定是大扰动后系统在随后的12个周波的稳定性；（周期性振荡）（安稳切机问题、继电保护问题）；v动态稳定是微小扰动或者是大扰动12周波后（暂稳后期），因自动调节作用产生的稳定性稳定（励磁P
9、SS问题）。n静态稳定是指电力系统受到小干扰后,不发生非周期性失步，自动恢复到起始运行状态的能力。稳定导则还规定，在有防止事故扩大的相应措施的情况下，水电厂送出线路或次要输电线路下列情况下允许只按静态稳定储备送电。n暂态稳定是指电力系统受到大扰动后, 各同步电机保持同步运行并过渡到新的或恢复到原来稳态运行方式的能力。暂态稳定的判据是电网遭受每一次大扰动后，引起电力系统各机组之间功角相对增大，在经过第一或第二个振荡周期不失步，作同步的衰减振荡，系统中枢点电压逐渐恢复。 n动态稳定是指电力系统受到小的或大的干扰后，在自动调节和控制装置的作用下，保持长过程的运行稳定性的能力。动态稳定的判据是在受到小
10、的或大的扰动后，在动态摇摆过程中发电机相对功角和输电线路功率呈衰减振荡状态，电压和频率能恢复到允许的范围内。我国电力系统稳定导则定义 静稳定破坏举例：华北电网大（同）房（山）线静稳定破坏事故1985年10月，大同电厂2机（额定有功200MW）通过220kV大房线向比较送电。因励磁调节器自动通道有问题，发电机处于手动调节励磁的状态下运行。发电机于130MW状态下已稳定运行很长时间，发电机励磁电流（转子电流）约为1000A。当电厂运行人员根据调度要求把发电机有功出力增加到170MW后，发电机与系统失去同步，发电机失步保护动作后，由于种种原因，造成机组超速，汽轮机严重损坏而报废。事故调查得知，运行人
11、员在增加发电机的有功时（直到失步）没有同时增加发电机的励磁电流，事故后的仿真研究证明，（1）发电机为1000A时的静稳定极限就是170MW，（2）如果发电机是在自动励磁调节的状态下运行，其静稳定极限大于200MW，（3）即使发电机处于手动调节励磁的状态下运行，如果在增加有功出力的同时，运行人员能适当增加发电机的励磁，也可以避免发电机与系统失步的事故发生。单机无限大母线系统(b)短路故障下，功率特性曲线的变化：初始工作曲线1；短路后3；故障切除2 暂态稳定性决定于加速面积abedabcd是否小于或等于减速面积dfed提高暂态稳定性有两种方法提高暂态稳定性有两种方法1、减小加速面积：加快故障切除时
12、间2、增大减速面积：提高励磁电压响应比；提高强励电压倍数，使故障切除后的发电机内电势Eq迅速上升，增加功率输出，以达到增加减速面积的目的。正常工作曲线1；短路曲线3；强励使功率特性曲线增加到bc段（减少了加速面积）；2时故障切除；强励使曲线2的dehg增加到dehg （增大减速面积）；转子功角最大值由m降到m。 励磁顶值电压越高，电压响应越快，励磁调节励磁顶值电压越高，电压响应越快，励磁调节对改善暂态稳定的效果越明显。但负面影响越对改善暂态稳定的效果越明显。但负面影响越大。正确的思路是在不影响励磁可靠性的基础大。正确的思路是在不影响励磁可靠性的基础上强调励磁强励倍数。上强调励磁强励倍数。（水电
13、（水电2 2倍倍; ;国标国标2 2倍倍+80%=2.5;+80%=2.5;三峡三峡2.5+80%=3.125;1000V,OK2.5+80%=3.125;1000V,OK）. ） 发电机转子运动方程：、。K1主要是同步力矩环节；D转子阻尼环节；K4发电机去磁电枢反应；K5励磁正负阻尼系数；K2和K6主要是励磁阻尼力矩环节。K5为正，这时AVR的作用是引入了一个负的同步转矩和一个正的阻尼转矩，有利于动态稳定；当发电机与系统的外接电抗较大，并且发电机的输出功率较高时，系数K5为负，这时AVR的作用是引入了一个正的同步转矩和一个负的阻尼转矩不利于动态稳定；功角稳定比喻v腕中放置一个球，且受到外部的
14、一个小外力，它就偏离原来的位置。如果这个腕的高度很矮，像一个盘子，该球就有可能从碗中掉下来。此时，我们就说这个系统静稳不足。提高腕的高度最经济的办法就是采用自动电压调节器。v当碗中的球受到一个大的外力，怎样保证该球不飞出，最主要措施就是快速的继电保护。继保的作用就相当于减少这个外部力量的作用时间，继保越快，外力的作用时间就越短，这个球就不会一下子掉下来。自动电压调节器此时作用相当于自动改变这个腕的坡度，当这个球上升时增加坡度，当这个球下降时就减少这个坡度，使这个球在碗中滚动幅度迅速减小。v当腕和球之间的摩擦很小，这个球受到扰动后在碗中滚动幅度大且时间长。动稳定影响到电力系统阻尼，就如同影响这个
15、碗中的摩擦系数一样，正阻尼就是增大摩擦系数，负阻尼减少摩擦系数。当这个球在滚动中，如果有一个外力在其上升时帮助其上升，在其下降时帮助其下降，这个球的滚动幅度就越滚越大，反之就越滚越小并最终停下来。PSS的作用就是增加阻尼。励磁负阻尼比喻：荡秋千在荡秋千中，我们停止外力，秋千就会在摩擦系数的作用下慢慢停下；当我们外加使秋千停下来的外力，它就会马上停下；当我们外加使这个秋千荡起来的外力，它就越荡越高。电力系统的动稳就像荡秋千一样，励磁负阻尼，就产生一个使秋千荡起来的外力，励磁正阻尼产生一个使秋千停下来的外力。比较这两个外力，主要的问题就是作用在秋千上的时间不同，由于发电机转子的电感，励磁对秋千所产
16、生的外力总是滞后，正是这种滞后效应造成励磁负阻尼。如果我们用PSS的超前环节来校正这个滞后作用，励磁的负阻尼就变为正阻尼，这就是PSS的原理。P 1 摆动 阻尼 2 稳定q Ug AVR作用小、反应慢 Uf小 If小 P（力矩象限不明） 对影响极小。q Ug AVR作用大、反应快 Uf大 If大 P（力矩第二象限） 产生负阻尼使原来的阻尼变小，对负面影响。q Ug AVR作用大、反应快 Uf大 If大， P（力矩第一象限） 产生正阻尼使原来的阻尼变大，对正面影响。v本机振荡模式v地区性振荡模式（local model）：频率一般在0.52.0Hz；v区域间振荡模式（interarea model、tieline model）：频率一般在0.10.5Hz）。小系统： 0.52.5Hz；大系统： 0.22.5Hz；全国联网： 0.12.0Hz； 解决励磁产生负阻尼，造成系统产生低频振荡的方法是附加控制，即电力系统稳定器，线性最优励磁控制器，各种智能控制器。依据F.D.迪米洛和C.康柯迪亚理论设计的电力系统稳定器(Power system stabilizer)，简称PSS，即为抑制系统低频
