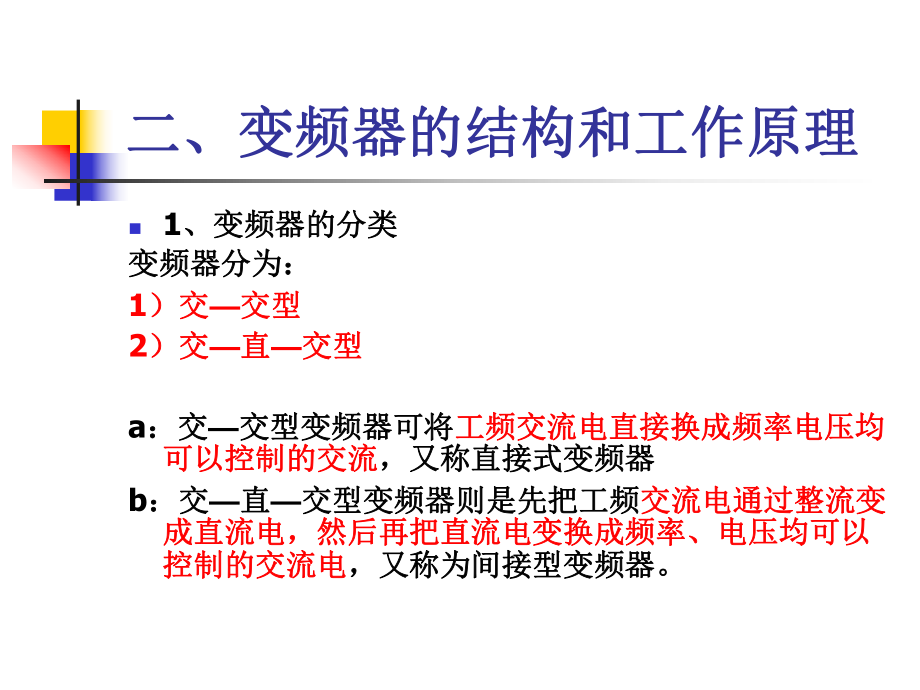

1、三菱变频器一、三菱变频器的介绍1、何为变频器？、何为变频器？ n发展的由来：发展的由来：n=60f（1-s）/p n变频器是应用变频技术与微电子技术，变频器是应用变频技术与微电子技术，通过改变电机工作电源的频率和幅度的通过改变电机工作电源的频率和幅度的方式来控制交流电动机的电力传动元件。方式来控制交流电动机的电力传动元件。二、变频器的结构和工作原理二、变频器的结构和工作原理 n1、变频器的分类、变频器的分类变频器分为：变频器分为：1）交）交交型交型 2）交）交直直交型交型a：交：交交型变频器可将交型变频器可将工频交流电直接换成频率电压均工频交流电直接换成频率电压均可以控制的交流可以控制的交流，
2、又称直接式变频器，又称直接式变频器b：交：交直直交型变频器则是先把工频交型变频器则是先把工频交流电通过整流变交流电通过整流变成直流电，然后再把直流电变换成频率、电压均可以成直流电，然后再把直流电变换成频率、电压均可以控制的交流电控制的交流电，又称为间接型变频器。，又称为间接型变频器。n2、变频器的基本组成（交直交型）主要有主电路和控制电路组成 主电路： 1）整流器 2）中间直流环节 3）逆变器 控制电路 变频器的接线操作面板操作面板变频器的主要功能参数变频器的主要功能参数四、三菱变频器的操作面板及使用四、三菱变频器的操作面板及使用n1、模式选择2、参数变更参数恢复默认值ALLC=1时，清零基本
3、参数表(p0-p9,p79)例：设定频率为30HZ，并通过PU面板运行通过开关量控制变频器运行通过模拟量（电压）输入控制器运行通过模拟量（电流）输入控制变频器运行例1：现要求电压（DC0-10V）模拟量输入信号端子2用作连续变化（0-50HZ）的频率设定实现电机的无级调速，并能实现0-50 HZ的任意频率值调节。硬件接线：参数调节：参数编号名称设定值内容73模拟量输入选择0端子2输入0-10V79运行模式选择2外部模拟量输入控制模式125端子2频率设定增益频率50端子2最大输出频率设定例2：现要求电流（DC4-20mA）模拟量输入信号端子4用作连续变化（0-40HZ）的频率设定实现电机的无级调速，选择RL端子用作AU信号输入并能实现0-40 HZ的任意频率值调节。硬件接线：参数调节：参数编号名称设定值内容79运行模式选择3外部模拟量输入控制模式126端子4频率设定增益频率40端子4最大输出频率设定180RL端子功能选择4将AU信号分配给PL端子267端子4输入选择0端子4输入选择DC4-20mA
