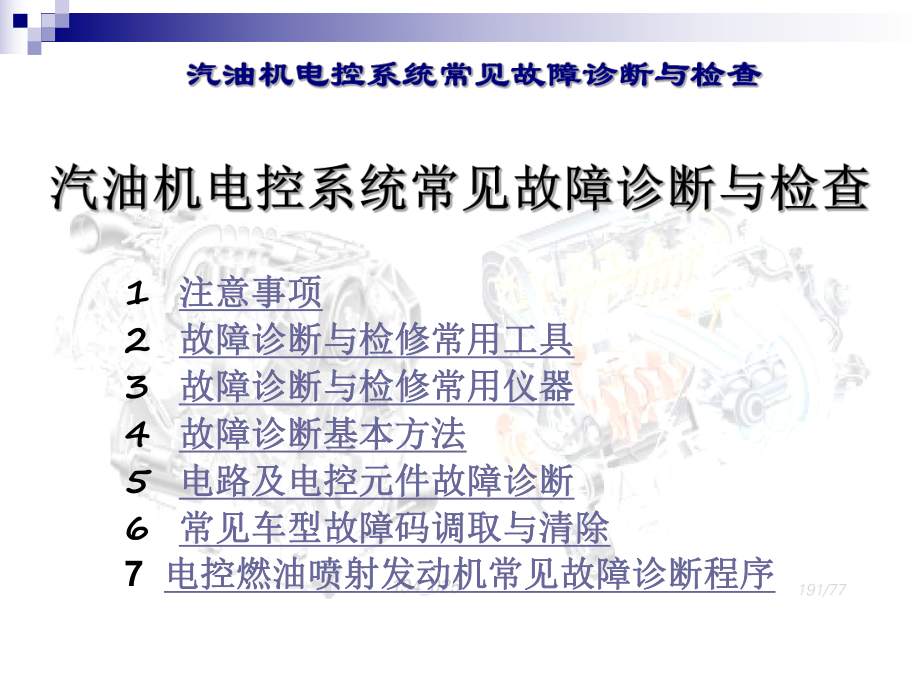

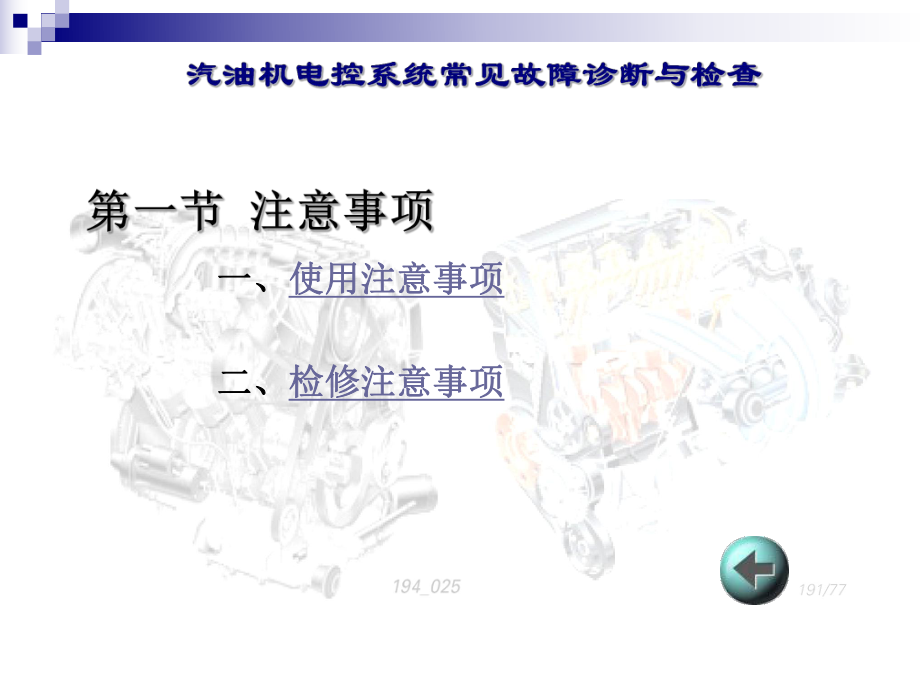

1、电控燃油喷射系统的检测与维修汽车检测与维修1 注意事项注意事项 2 故障诊断与检修常用工具故障诊断与检修常用工具 3 故障诊断与检修常用仪器故障诊断与检修常用仪器 4 故障诊断基本方法故障诊断基本方法 5 电路及电控元件故障诊断电路及电控元件故障诊断 6 常见车型故障码调取与清除常见车型故障码调取与清除 7 电控燃油喷射发动机常见故障诊断程序电控燃油喷射发动机常见故障诊断程序 一、一、使用注意事项使用注意事项 二、二、检修注意事项检修注意事项 一、使用注意事项一、使用注意事项 电控汽油喷射式发动机出现故障多数是由于使用不当所造成的。电控汽油喷射式发动机出现故障多数是由于使用不当所造成的。 （1
2、）驾驶员应了解电控系统各主要元件所在位置，以便对其实行）驾驶员应了解电控系统各主要元件所在位置，以便对其实行保护。保护。 （2）掌握仪表盘上各开关、显示灯、仪表等的作用和功能，弄清）掌握仪表盘上各开关、显示灯、仪表等的作用和功能，弄清仪表盘上英文缩写含义。仪表盘上英文缩写含义。 （3）熟练掌握操作要领，避免误操作。）熟练掌握操作要领，避免误操作。 （4）加装电器设备应远离，防止干扰或加装防干扰屏蔽设）加装电器设备应远离，防止干扰或加装防干扰屏蔽设施。施。 （5）检查线束是否有油污、潮湿、松动，保持清洁连接器清洁、）检查线束是否有油污、潮湿、松动，保持清洁连接器清洁、连接可靠。连接可靠。 （6）
3、蓄电池的极性不许接反，禁用外接电源起动发动机，以免电）蓄电池的极性不许接反，禁用外接电源起动发动机，以免电压过高损坏电控系统元件。压过高损坏电控系统元件。 （7）必须使用无铅汽油，定期更换燃油滤清器。）必须使用无铅汽油，定期更换燃油滤清器。 （8） 知道知道“故障指示灯故障指示灯”工作情况。工作情况。 二、检修注意事项二、检修注意事项 1.接通点火开关时，不允许拆开任何接通点火开关时，不允许拆开任何12电电器器 装置，防止电器装置中的线圈自感作用产生的瞬装置，防止电器装置中的线圈自感作用产生的瞬时电压损坏或传感器。时电压损坏或传感器。 2.发动机发生故障时，忌盲目拆检。确定机发动机发生故障时，
4、忌盲目拆检。确定机械部分无故障后在检查电控系统。械部分无故障后在检查电控系统。 3.故障诊断时，先根据故障诊断时，先根据“故障指示灯故障指示灯”工作工作情况进行相应检查。情况进行相应检查。 4.注意检查线束连接器是否清洁、连线是否注意检查线束连接器是否清洁、连线是否可靠。可靠。下一页 5.对燃油系统检修前，应拆开蓄电池负极以对燃油系统检修前，应拆开蓄电池负极以免损坏电控系统元件。免损坏电控系统元件。 6.维修中，注意个车型线束连接器的锁扣型维修中，注意个车型线束连接器的锁扣型式，不可盲目用力硬拉。安装时要插接到位，锁扣锁式，不可盲目用力硬拉。安装时要插接到位，锁扣锁住。住。 7.对电控系统电路
5、或元件进行检查时，必须对电控系统电路或元件进行检查时，必须使用高阻抗数字万用表检查电压、电阻或电流。使用高阻抗数字万用表检查电压、电阻或电流。 8.发动机熄火后，燃油供给系统残余压力仍发动机熄火后，燃油供给系统残余压力仍较高，对该系统进行拆检前，必须释放燃油系统的残较高，对该系统进行拆检前，必须释放燃油系统的残余压力。余压力。 防止过电压对计算机的损伤n不能随意断开蓄电池n计算机独立供电n使用高阻抗的仪表检测计算机n避开强磁场n防止静电一、一、跨接线跨接线二、二、测试灯测试灯三、三、数字式万用表数字式万用表四、四、手动真空泵手动真空泵五、五、燃油压力表燃油压力表一、跨接线一、跨接线 是一段专用
6、导是一段专用导线，不同形式的跨接线线，不同形式的跨接线主要是其长短和两端接主要是其长短和两端接头不同。跨接线两端的头不同。跨接线两端的接头一般是不同形式的接头一般是不同形式的插头或鳄鱼夹，以适应插头或鳄鱼夹，以适应不同位置的跨接。不同位置的跨接。 主要用于电路主要用于电路故障诊断。故障诊断。 二、测试灯二、测试灯 主要用来检查电控元件电路的通、断。根主要用来检查电控元件电路的通、断。根据指示灯亮度判断被测电路的电压高低。据指示灯亮度判断被测电路的电压高低。2. 自带电源测试灯自带电源测试灯1. 无电源测试灯无电源测试灯 主要用来测量电阻、电主要用来测量电阻、电压、电流等参数，以此判断电路压、电
7、流等参数，以此判断电路的通断和电控元件的技术状况。的通断和电控元件的技术状况。 1.常用数字式万用表常用数字式万用表 具有测量精度高、测量具有测量精度高、测量范围广、输入阻抗高、抗干扰能范围广、输入阻抗高、抗干扰能力强、容易读数等优点，在汽车力强、容易读数等优点，在汽车故障诊断与检修中应用广泛。故障诊断与检修中应用广泛。 三、数字式万用表三、数字式万用表下一页 2.车用万用表车用万用表 除具有数字万除具有数字万用表的功能外，还具有一用表的功能外，还具有一些汽车专用测试功能。除些汽车专用测试功能。除可用来测量电控元件和电可用来测量电控元件和电路的电阻、电压、电流外，路的电阻、电压、电流外，一般还
8、能测量转速、频率、一般还能测量转速、频率、温度、电容、闭合角、占温度、电容、闭合角、占空比等项目，并具有自动空比等项目，并具有自动断电、自动变换量程、数断电、自动变换量程、数据锁定、波形显示等功能。据锁定、波形显示等功能。 手动真空泵又称手手动真空泵又称手持式真空测量仪。发动持式真空测量仪。发动机电控系统中采用真空机电控系统中采用真空驱动的元件很多，所以驱动的元件很多，所以它主要是用来抽真空的它主要是用来抽真空的工具。一般带有显示真工具。一般带有显示真空度的真空表、各种连空度的真空表、各种连接软管和接头等附件，接软管和接头等附件，以适应对不同车型和不以适应对不同车型和不同真空驱动元件的检测。同
9、真空驱动元件的检测。 四、四、 手动真空泵手动真空泵下一页注意事项：注意事项： 1.检查前将各真空软管连接好，防止因检查前将各真空软管连接好，防止因真空泄漏而导致测量结果失准。真空泄漏而导致测量结果失准。 2.检查时必须按规定对被检元件施加真检查时必须按规定对被检元件施加真空度，施加真空度过大会损坏被检元件。空度，施加真空度过大会损坏被检元件。 3.检查完毕后，在拆开连接的真空软管检查完毕后，在拆开连接的真空软管前，应先施放真空度，否则将灰尘、湿气等吸入前，应先施放真空度，否则将灰尘、湿气等吸入被检元件内，会造成不良后果。被检元件内，会造成不良后果。 是用来测量燃油供给系统燃油压力的是用来测量
10、燃油供给系统燃油压力的专用工具，是对燃油系统进行检查和故障诊断专用工具，是对燃油系统进行检查和故障诊断的常用工具。的常用工具。 使用时注意选择量程与被测系统压使用时注意选择量程与被测系统压力范围相适应的燃油压力表。力范围相适应的燃油压力表。五、燃油压力表五、燃油压力表燃油压力表量程燃油压力表量程电控燃油喷射发动电控燃油喷射发动机燃油系统压力机燃油系统压力普通式普通式专用式专用式单点喷单点喷射系统射系统多点喷多点喷射系统射系统7103kPa7103 kPa6269 kPa207275 kPa 一、一、喷油器清洗仪喷油器清洗仪 二、二、故障诊断仪故障诊断仪 三、三、示波器示波器 四、四、信号模拟检
11、验仪信号模拟检验仪 五、五、发动机综检仪发动机综检仪 一、喷油器清洗仪一、喷油器清洗仪 1.便携式喷油便携式喷油器清洗仪无需拆卸，使器清洗仪无需拆卸，使用方便。用方便。 2.固定式喷油固定式喷油器清洗仪一般除用来清器清洗仪一般除用来清洗喷油器外都具有喷油洗喷油器外都具有喷油器滴漏检查和喷油量检器滴漏检查和喷油量检查功能。查功能。 二、故障诊断仪二、故障诊断仪 1.功能功能 （1）快速、方便读取或清除故障码。）快速、方便读取或清除故障码。 （2）对发动机控制系统进行动态测试，显示瞬时）对发动机控制系统进行动态测试，显示瞬时信息，为诊断提供依据。信息，为诊断提供依据。 （3）能在静态或动态下，向电
12、控系统各执行元件）能在静态或动态下，向电控系统各执行元件发出检修作业需要的动作指令，以便检查执行元件的工作发出检修作业需要的动作指令，以便检查执行元件的工作状况。状况。 （4）在车辆允许或路试时监测并记录数据流。）在车辆允许或路试时监测并记录数据流。 （5）具有示波器功能、万用表功能和打印功能。）具有示波器功能、万用表功能和打印功能。 （6）有限诊断仪能显示系统控制电路图和维修指）有限诊断仪能显示系统控制电路图和维修指导，以供故障诊断和检修时参考。导，以供故障诊断和检修时参考。 （7）有些功能强大的专用诊断仪能对发动机控制）有些功能强大的专用诊断仪能对发动机控制进行某些数据的重新输入和更改。进
13、行某些数据的重新输入和更改。 下一页 故障诊断仪分为专用故障诊断仪分为专用型和通用型两大类。型和通用型两大类。 专用型：是汽车制造专用型：是汽车制造公司为自己生产的汽车而专门公司为自己生产的汽车而专门设计制造的。一般只适合在特设计制造的。一般只适合在特约维修站配备，以便提供良好约维修站配备，以便提供良好的售后服务，充分发挥故障诊的售后服务，充分发挥故障诊断仪的功能。断仪的功能。 2.常见故障诊断仪简介常见故障诊断仪简介下一页 通用型：是汽车保修设备制造公司为适应诊断检通用型：是汽车保修设备制造公司为适应诊断检测多种车型而设计制造的，一般都配有不同车系的测试卡测多种车型而设计制造的，一般都配有不
14、同车系的测试卡和适合各种车型的检测连接电缆连接器，测试卡存储有几和适合各种车型的检测连接电缆连接器，测试卡存储有几十种甚至上百种不同公司、不同车型汽车电控系统的检测十种甚至上百种不同公司、不同车型汽车电控系统的检测程序、检测数据和故障码等资料，适合综合性维修企业使程序、检测数据和故障码等资料，适合综合性维修企业使用。用。 下一页故障诊断仪的操作方法一般步骤故障诊断仪的操作方法一般步骤： （1）选择测试卡和合适的连接电缆连接器。）选择测试卡和合适的连接电缆连接器。（2）连接故障诊断仪。）连接故障诊断仪。（3）选择测试地址和功能。）选择测试地址和功能。（4）进行测试。）进行测试。三、示波器三、示波
15、器 主要用来显示主要用来显示控制系统中输入、输出控制系统中输入、输出信号的电压波形，以供信号的电压波形，以供维修人员工具波形分析维修人员工具波形分析判断电控系统故障。示判断电控系统故障。示波器比一般电子设备的波器比一般电子设备的显示速度快，是唯一能显示速度快，是唯一能显示瞬时波形的检测仪显示瞬时波形的检测仪器，是电控系统故障诊器，是电控系统故障诊断中的重要设备。断中的重要设备。 下一页功功 能：能： （1）测试各种传感器、执行元件、电路和点火系等电压波形。）测试各种传感器、执行元件、电路和点火系等电压波形。（2）数字式示波器具有汽车万用表功能。）数字式示波器具有汽车万用表功能。（3）数字式示波
16、器可对测试内容进行记录、回放。）数字式示波器可对测试内容进行记录、回放。（4）能提供在线帮助）能提供在线帮助四、信号模拟检验仪四、信号模拟检验仪 可以模拟发动机控制系统各传感器信号，可以模拟发动机控制系统各传感器信号，尤其对电控系统传感器及其线路故障的诊断，利尤其对电控系统传感器及其线路故障的诊断，利用此类检验仪可简化分析过程、缩短诊断时间。用此类检验仪可简化分析过程、缩短诊断时间。五、发动机综检仪五、发动机综检仪 它是发动机综合性它是发动机综合性能检验仪的简称。它能对发能检验仪的简称。它能对发动机进行不解体综合测试，动机进行不解体综合测试，并配备有标准的数据及专家并配备有标准的数据及专家分析系统，可通过对测试结分析系统，可通过对测试结果与标准数据比较，判断发果与标准数据比较，判断发动机整机或部分系统工作好动机整机或部分系统工作好坏。坏。 一、一、故障诊断基本程序故障诊断基本程序二、二、故障码调取方法故障码调取方法三、三、间歇性故障诊断间歇性故障诊断四、四、无故障码故障诊断无故障码故障诊断五、五、故障诊断表故障诊断表一、故障诊断基本程序一、故障诊断基本程序1.向车主调查向车主调查2.外
