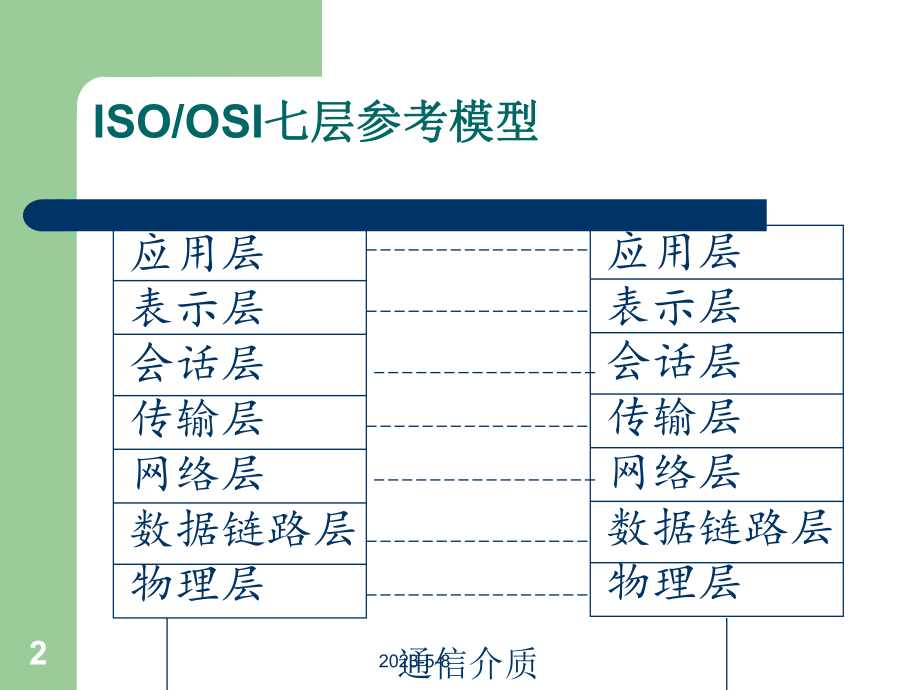

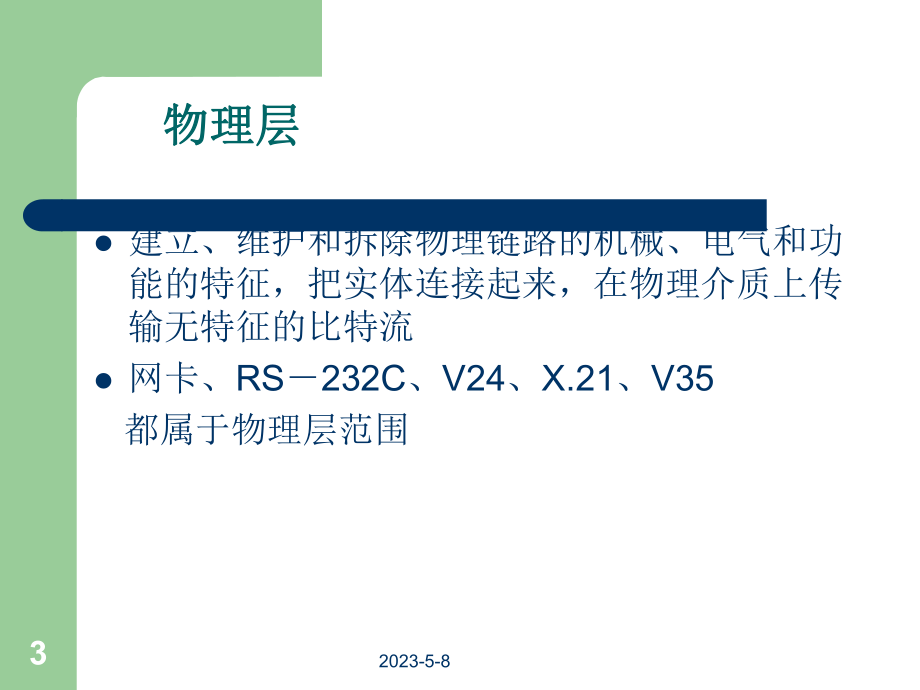

1、2023-5-81路路 由由 器器 知知 识识 讲讲 座座2023-5-82ISO/OSI七层参考模型七层参考模型应用层表示层会话层传输层网络层数据链路层物理层应用层表示层会话层传输层网络层数据链路层物理层通信介质2023-5-83物理层物理层l建立、维护和拆除物理链路的机械、电气和功能的特征,把实体连接起来,在物理介质上传输无特征的比特流l网卡、RS232C、V24、X.21、V35 都属于物理层范围2023-5-84数据链路层数据链路层l组织成帧和实现介质访问控制,并用校验、确认重发等机制把物理链路提升为无差错的数据链路。l把无特征的二进制位流组织成帧(Frame),在帧头加源目的物理地址

2、,保证以帧为单位可靠地将数据传输到目的地。2023-5-85数据链路层数据链路层l分为MAC(介质访问控制)子层和LLC(逻辑链路控制)子层。lMAC主要是组织帧、封帧和解帧,并对网上多个站点实现介质访问控制。lLLC在顶端提供多个服务访问点LSAP,可为多个用户进程提供多条数据链路复用同一物理链路。2023-5-86网络层网络层l对数据包从源节点,经由中间一些节点到目的节点的路径进行选择(包括建立、维持、拆除等)和分组交换及流量控制技术,实现点到点的数据传输,使传输层摆脱路由选择、交换方式、拥护控制等网络细节,实现端到端的数据传输。2023-5-87二、路由器的功能二、路由器的功能路由器路由

3、器RouterRouter路由2023-5-88主要功能主要功能l连接多个独立的网络或子网l实现网间最佳寻径和数据报传送l流量管理:包过滤、负载分流、负载均衡、优先l冗余和容错l数据压缩、加密2023-5-89三、路由器工作原理三、路由器工作原理l路由器的工作原理l路由器的结构和启动过程l路由器的基本配置2023-5-810路由器的工作原理路由器的工作原理l路由器工作在OSI模型中下三层,最高层为网络层,通过统一的第三层来屏蔽底两层的不同,从而实现多个独立的异种网互联,并通过路由表实现寻径;由于是一个存储转发设备,可以实现包的过滤、优先、排队等流量管理。2023-5-811路由器的工作原理路由

4、器的工作原理lCisco路由器的IOS(Internetwork Operating System)是路由器的操作系统,就象计算机的操作系统一样。2023-5-812路由器内存体系结构路由器内存体系结构RAM NVRAM Flash ROMConsoleAuxiliarInterfaces2023-5-813内存内存 :ROMlROM:相当于PC的BIOS。存放引导程序和IOS的一个最小子集。l为只读存储器,系统掉电,程序不会丢失。2023-5-814内存内存 :FlashlFlash:包含压缩的IOS和微代码l是一种可擦写,可编程的ROM,系统掉电,程序不会丢失。2023-5-815内存内存

5、 :NVRAMlNVRAM(No-Voliate RAM):存放路由器的配置文件。l系统掉电,程序不会丢失。2023-5-816路由器的启动过程路由器的启动过程l首先运行ROM的程序,进行系统自检和引导,然后读Flash内的IOS,装入DRAM中,并从NVRAM中读入路由器的配置,计算并生成路由表。2023-5-817l存储器ROM存放路由器自举程序及自检程序闪存存放IOS映像文件、可以同时保存多个版本、采用EPROM/FLASH ROMNVRAM存放路由器的备份/启动配置文件RAM存放路由选择表、ARP表、路由器运行时所需 的数据2023-5-818l接口(固化)2023-5-819l固化接

6、口命名格式,如:ethernet 0模块化接口命名格式,如:ethernet 2/0 ethernet 1/0/12023-5-8202-2. 认识连接介质和连接器认识连接介质和连接器l串行电缆路由器WAN连接2023-5-821l双绞连接线RJ45(以太网)/11(DSL、ISDN) 直通线、交叉线、翻转线2023-5-822针针 线线1RD+2RD-3TD+4NC5NC6TD-7NC8NC直连直连10BaseT/100BaseT针针 线线1TD+2TD-3RD+4NC5NC6RD-7NC8NC服务器服务器/路由器路由器集线器集线器/交换机交换机两端的线序相同两端的线序相同8 1棕棕白白蓝蓝

7、白白棕棕蓝蓝绿绿绿绿白白橙橙橙橙白白18直连线直连线818 1棕棕白白蓝蓝白白棕棕蓝蓝绿绿绿绿白白橙橙橙橙白白交换机到路由器交换机到PC集线器到PC2023-5-823部分线序交叉部分线序交叉8 1交叉连接交叉连接10BaseT/100BaseT针针 线线1RD+2RD-3TD+4NC5NC6TD-7NC8NC针针 线线1RD+2RD-3TD+4NC5NC6TD-7NC8NC交叉线交叉线181881集线器集线器/交换机交换机集线器集线器/交换机交换机棕棕白白棕棕蓝蓝绿绿绿绿白白橙橙白白蓝蓝白白橙橙棕棕白白橙橙白白蓝蓝白白棕棕绿绿橙橙绿绿白白蓝蓝交换机到交换机交换机到集线器集线器到集线器PC到P

8、C路由器到PC2023-5-8248 118直连线直连线818 1棕棕白白蓝蓝白白棕棕蓝蓝绿绿绿绿白白橙橙 橙橙白白棕棕棕棕白白绿绿蓝蓝白白绿绿白白蓝蓝绿绿白白橙橙-PC到路由器的控制接口连接到路由器的控制接口连接2023-5-825l转换器RJ 45-DB9RJ 45-DB25AUI-RJ452023-5-8263-1.管理端口连接管理端口连接路由器与PC可以使用Console、AUX、VTY(telnet)PC需要一个将RJ-45转换到DB-9或DB-25的转换器通讯口设置为9600波特率, 8个数据位, 不设奇偶校验位, 1个停止位, 不设流量控制AUX端口用于调制解调器的远程连接访问C

9、isco 2600 Router2023-5-827实验实验:l连接设备l启动路由器2023-5-828第二章第二章路由器基本配置路由器基本配置2023-5-829概述概述l路由器的模式l基本操作l管理网络环境2023-5-830路由器模式一览路由器模式一览Router(config)#RouterenableRouter#config termExitCtrl-Z (end)l用户模式l特权模式l全局配置模式配置模式配置模式模式提示模式提示InterfaceRouter(config-if)#SubinterfaceRouter(config-subif)#Controller Router

10、(config-controller)#LineRouter(config-line)#RouterRouter(config-router)#IPX router Router(config-ipx-router)#2023-5-8311-1.路由器的用户模式路由器的用户模式l说明路由器启动成功后的初始模式,查看和检查路由器的配置,提示符为Routerl常用命令2023-5-832命令说明enable进行特权模式exit退出用户模式cd 改变当前的设备disable进入登录接口show显示系统的信息Help/?获得关于帮助ppp启动ppp协议logout退出用户模式2023-5-833命令说

11、明telnet建立一个telnet连接Ping 发送icmp信息login以特定用户登录lock锁定终端where显示所有活动连接tracerout启动到目的地的路由跟踪systat显示有关终端连接的信息clear恢复函数2023-5-8341-2.路由器的特权模式路由器的特权模式l说明从用户模式切换进入,可进行更详细检查和配置,提示符为Router#l常用的命令 2023-5-835命令说明configure进入配置模式clock管理系统时钟delete删除一个文件undelet取消删除操作debug使用调试功能erase擦除闪存和配置存储器Help/?获取帮助where显示所有活动连接Fo

12、rmat格式化某个设备ping发送echo消息2023-5-836命令说明telnet新建telnet连接show显示运行系统的信息reload/reset冷启动路由器send向终端发送消息clear恢复函数traceroute启动到目的地路由跟踪copy复制数据exit退出特权模式setup进行setup模式dir列出指定设备上的文件2023-5-8371-3.全局配置模式及其它配置模式全局配置模式及其它配置模式l说明路由器的全局配置模式用于施加会影响整个系统的配置语句,全局配置模式又可以分为其它模式,提示符为Router(config)#l其它配置模式2023-5-838配置模式提示符接口

13、(interface)Router(config-if)#子接口(subinterface)Router(config-subif)#控制器(controller)Router(config-controller)#映射列表(map-list)Router(config-map-list)#映射类(map-class)Router(config-map-class)#连接(line)Router(config-line)#路由协议(router)Router(config-router)#路由映射(route-map)Router(config-router-map)#IPX-路由(ipx-r

14、outer)Router(config-ipx-router2023-5-8391-4.路由器的启动模式路由器的启动模式lRom monitor模式设备找不到IOS或启动被中断时自动进入该模式一个恢复模式,可用于恢复口令、下载IOS等操作提示符为rommonlSetup模式设备启动时找不到配置文件时自动进或手工进入以提问方式创建设备的配置文件2023-5-8401-5.路由器配置的基本流程路由器配置的基本流程开始用户模式特权模式配置口令配置接口配置协议其它配置检查配置测试配置保存配置2023-5-841Router#config tRouter(config)#line console 0Ro

15、uter(config-line)#loginRouter(config-line)#password ciscol 控制台密码控制台密码l 虚拟终端密码虚拟终端密码Router(config)#config t Router(config)#line vty 0 4Router(config-line)#login Router(config-line)#password sanjosel 特权模式明文密码特权模式明文密码Router#config tRouter(config)#enable password ciscol 特权模式加密密码特权模式加密密码Router#config tRo

16、uter(config)#enable secret sanfran2-1.路由器密码配置路由器密码配置2023-5-842Router#config tRouter(config)#line aux 0Router(config-line)#loginRouter(config-line)#password ciscol AUX密码密码l 加密密码加密密码Router#config tRouter(config)#service password-encryptionRouter(config)#line vty 0 4Router(config-line)#login Router(config-line)#password sanjose.注注:l Router(config-line)#no login强制路由器接受外部的强制路由器接受外部的telnet连接连接,且不需要提供密码且不需要提供密码 l Router(config)#no service password-encryption解除口令加密功能解除口令加密功能2023-5-843STEP1:重新启动路由器,在启动过程
