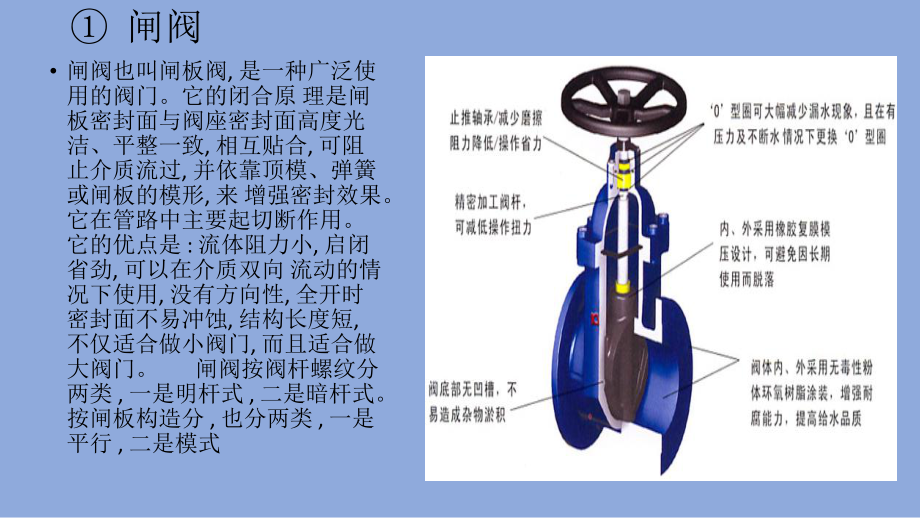

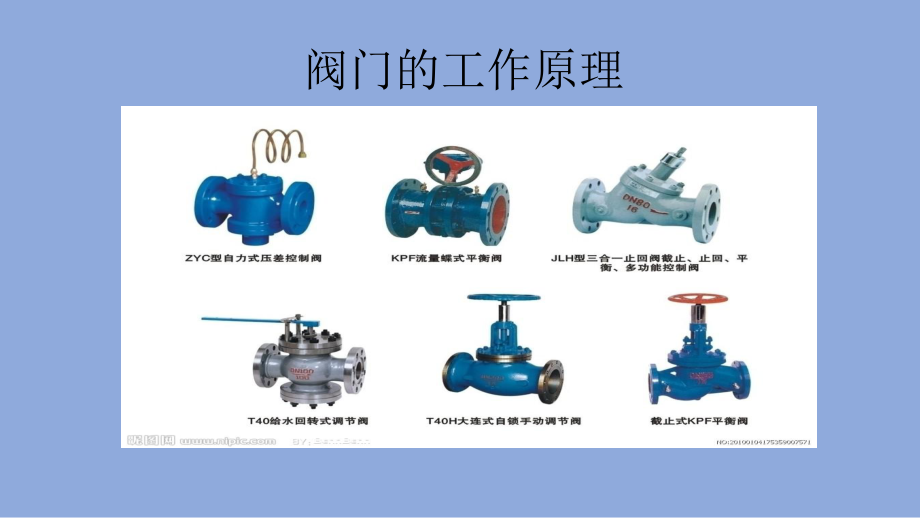

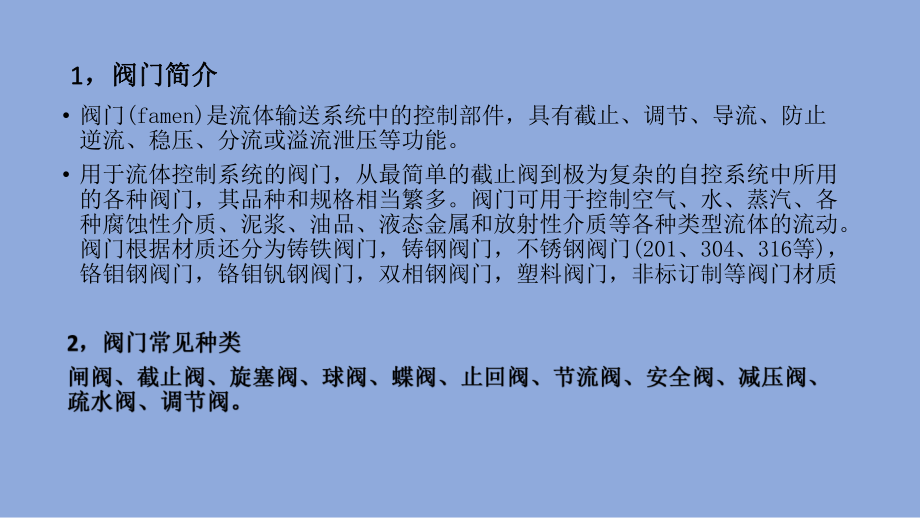

1、阀门的工作原理1 1,阀门简介,阀门简介 阀门(famen)是流体输送系统中的控制部件,具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。 用于流体控制系统的阀门,从最简单的截止阀到极为复杂的自控系统中所用的各种阀门,其品种和规格相当繁多。阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。阀门根据材质还分为铸铁阀门,铸钢阀门,不锈钢阀门(201、304、316等),铬钼钢阀门,铬钼钒钢阀门,双相钢阀门,塑料阀门,非标订制等阀门材质 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原 理是闸板密封面与阀座密封面高度光洁、平整一致,

2、 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来 增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向 流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭

3、合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类 : 直通式、直角式及直流式斜截止阀。 旋塞阀 旋塞阀是依靠旋塞体绕阀体中心线旋转, 以达到开启与关闭的目的。它的作用是切断、分田和改变介质流向。结构简单, 外形尺寸小, 操作时只须旋转90度, 流体阻力也不大。 其缺点是开关费力 , 密封面容易磨损, 高温时容易卡住, 不适宜于调节流量。 旋塞阀 , 也叫旋塞、考克、转心门。它的种类很多, 有直通式、 三通式和四通式。 球阀 球阀的工作

4、原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质 冲蚀, 在各行业得到广泛的应用。 球阀分两类, 一是浮动球式, 二是固定球式。 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋 。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济,

5、 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 减压阀 减压阀是将介质压力降低到一定数值的自动阀门, 一般阀后压力要小于阀前压力的50% 。减压阀种类很多, 主要有活塞式和弹簧薄膜式两种。 活塞式减压阀是通过活塞的作用进行减压的阀门。弹簧薄膜式减压阀, 是依靠弹簧和薄膜来进行压力平衡的。疏水阀疏水阀也叫阻汽排水阀、汽水阀、疏水器、回水盒、回水门等。它的作用是自动排泄不断产生的凝结水, 而不让蒸汽出来。 疏水阀种类很多, 有浮筒式、浮球式、钟形浮子式、脉冲式、热动力式、热膨胀式。常用的有浮筒式、钟形浮子式和热动力式。 止回阀 止回阀是依靠流体本身的力量自动启闭的阀门,它的作用是 阻止介质倒流。它的名称很多, 如 逆止阀、单向阀、单流门等。按结构可分两类。 (1) 升降式 : 阀瓣沿着阀体垂 直中心线移动。这类止回阀有两种 : 一种是卧式 , 装于水平管道 , 阀体外形与截止阀相似 , 另一种是立式 , 装于垂直管道 , 。 (2) 旋启式 : 阀瓣围绕座外的销轴旋转, 这类阀门有单 瓣、双瓣和多瓣之分, 但原理是相同的。 水泵吸水管的吸水底阀是止回阀的变形, 它的结构与上述两类止因阀相同, 只是它的下端是开敞的, 以便可使水进入 Thank you!
