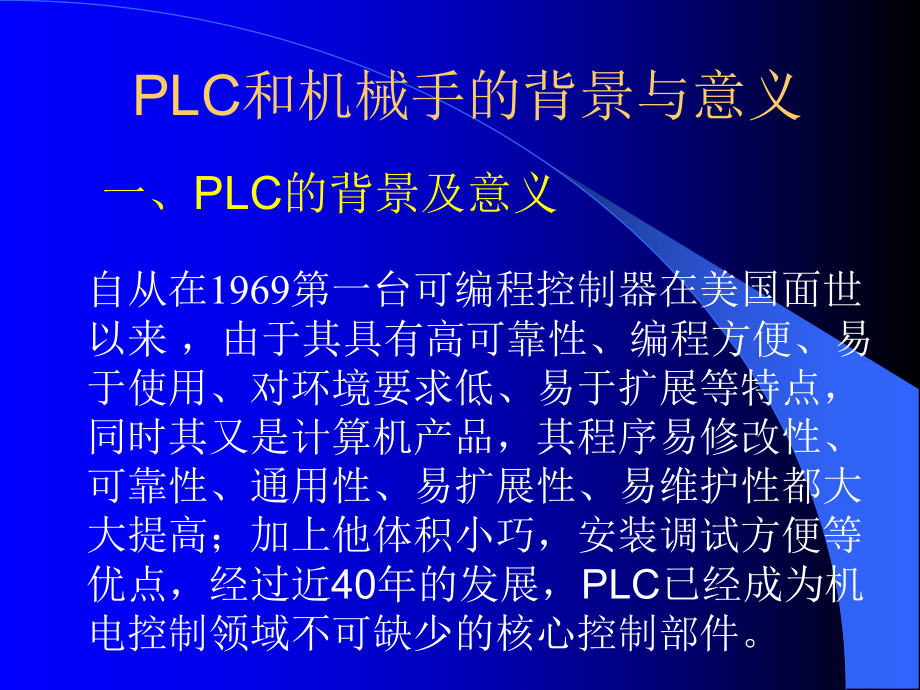

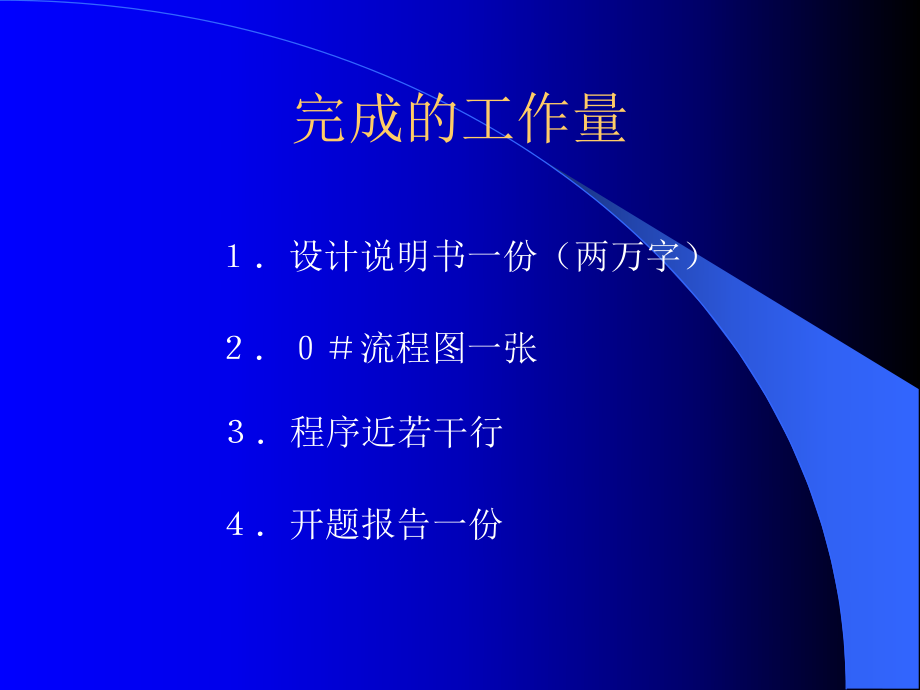

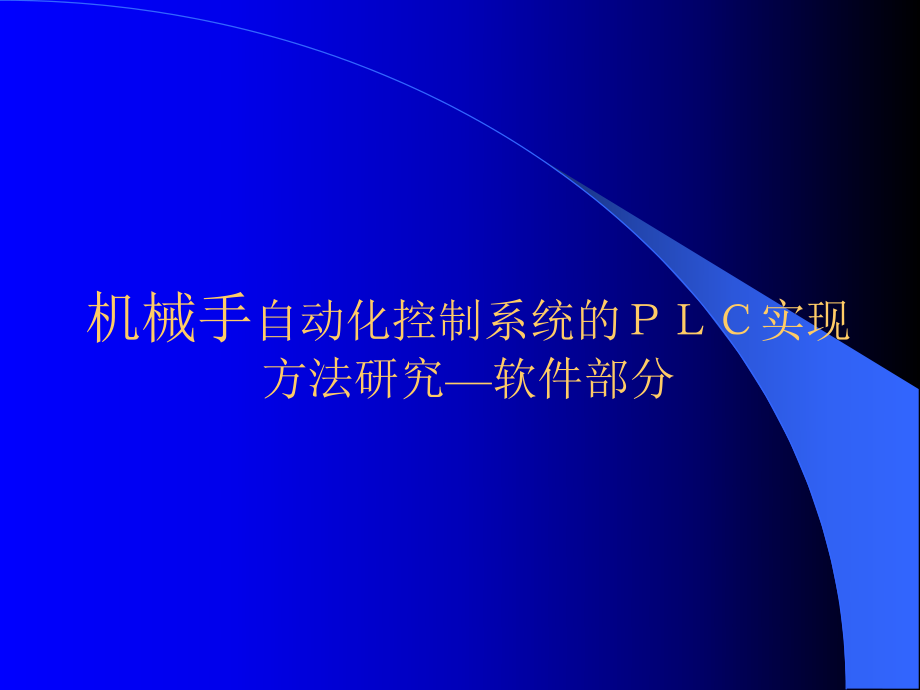

1、机械手自动化控制系统的实现方法研究软件部分完成的工作量设计说明书一份（两万字）流程图一张程序近若干行开题报告一份PLC和机械手的背景与意义自从在1969第一台可编程控制器在美国面世以来 ，由于其具有高可靠性、编程方便、易于使用、对环境要求低、易于扩展等特点，同时其又是计算机产品，其程序易修改性、可靠性、通用性、易扩展性、易维护性都大大提高；加上他体积小巧，安装调试方便等优点，经过近40年的发展，PLC已经成为机电控制领域不可缺少的核心控制部件。一、PLC的背景及意义机械手的背景及其意义在工业生产和其他领域内，由于工作的需要，人们经常受到高温、腐蚀及有毒气体等因素的危害，增加了工人的劳动强度，甚
2、至于危机生命。由于以上的问题，需要一种东西代替人在恶劣的环境中作业的要求呼之欲出，同时随着社会的进步，工业自动化产品的性能日益加强，而价格也因电子技术的高速发展而不断下降，机械手就在这样诞生了，机械手可以代替人在各种恶劣的环境中作业 。鉴于PLC的优点和机械手的对人类的意义，如果能把二者结合起来则会更加完美，这个也是我们的课题研究的目的和意义所在既采用PLC来控制机械手动作灵活多样 的完成空间抓物。而在这次设计中有我和徐立同同学共同完成，我则是主要负责软件部分，主要是负责编写程序和调试程序，那么下面我就我这一块给大家介绍一下这几个月我们设计和研究的心得和结果。本课题研究的目的和意义硬件的简要介
3、绍及其控制1.步进电机：主要是横轴和竖轴；主要是通过PLC 的FNC57 （PLSY）指令来给直流电机的控制模块发出脉冲带动步进电机转动的 2.直流电机：主要是底盘和手的转动；通过PLC的输出来导通接直流电机控制模块正反转的24V电压，来控制电机的正反转。3.电磁阀：爪的松和抓；通过PLC的输出来接通电磁阀，来控制爪的松和抓动作的过程底盘反转30度 横轴伸出 手反转 竖轴下降 爪夹住工件手正转到限位处 横轴缩回 竖轴上升 底盘正转 横轴伸出手反转 竖轴下降 爪松开发现的问题及其原因和遗留的问题发现的问题及其原因：前期我们直接采用FX2N系列的脉冲输出 指令FNC57(PLSY)指令发出脉冲驱动
4、步进电机，发现此指令只能使用一次，中间不能连续出现使用多次的现象，否则不给予执行。 遗留的问题：后来我们采用子程序调用的方式来完成多次脉冲输出的需要，但在实验中我们只采用了两次子程序调用，在多次实验中却出现了种结果，而且全是错误的结果，没有达到预期的目的究竟是什么原因我们还在考虑中望各位老师和同学多多指教取得的成果和创新彻底的理解了FX2N系列 FNC57(PLSY)指令的运用 如果没有 FX2N系列 FNC57(PLSY)指令本身的限制，能实现连动，完成预期的目标我们运用FNC23(DIV)指令除法指令和寄存器x可以把横轴和竖轴要控制的距离换算成脉冲，而且放在整个程序的前面，既实现了灵活控制的功能，也方便了用户或操作员得出的结论通过本次设计，我们得出由于FX2N系列 本身指令限制，不能实现对机械手的多种动作灵活控制如果换用其他型号或种类的能实现预期的目标，做到灵活控制关于前面调用程序所出现的结果我们正在考虑，如果调用程序能够的成功的话，也能实现预期的目标，做到灵活控制通过设计我们得到了下面两种都有可能的结果：
