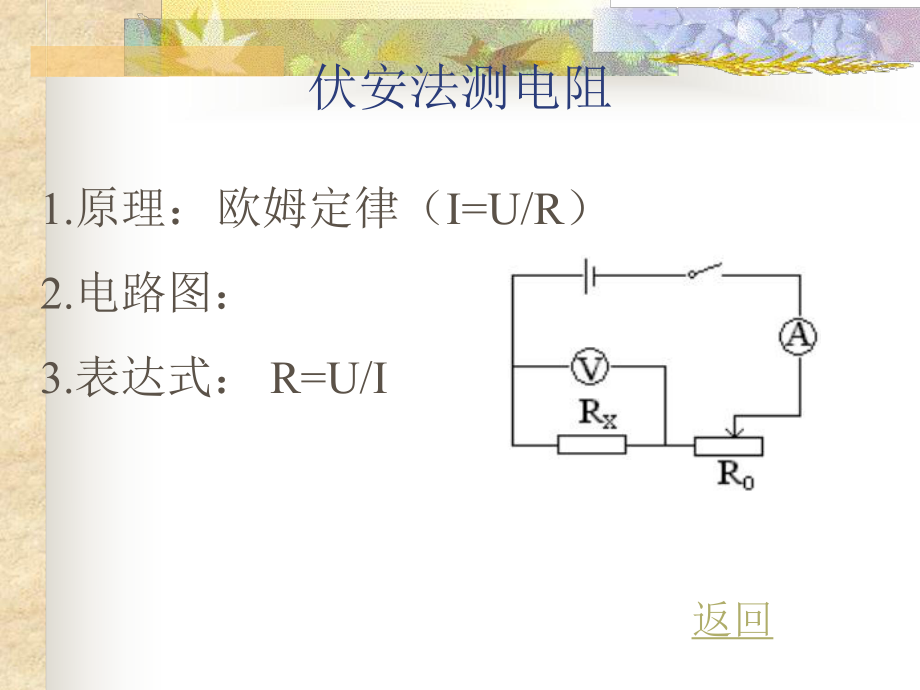

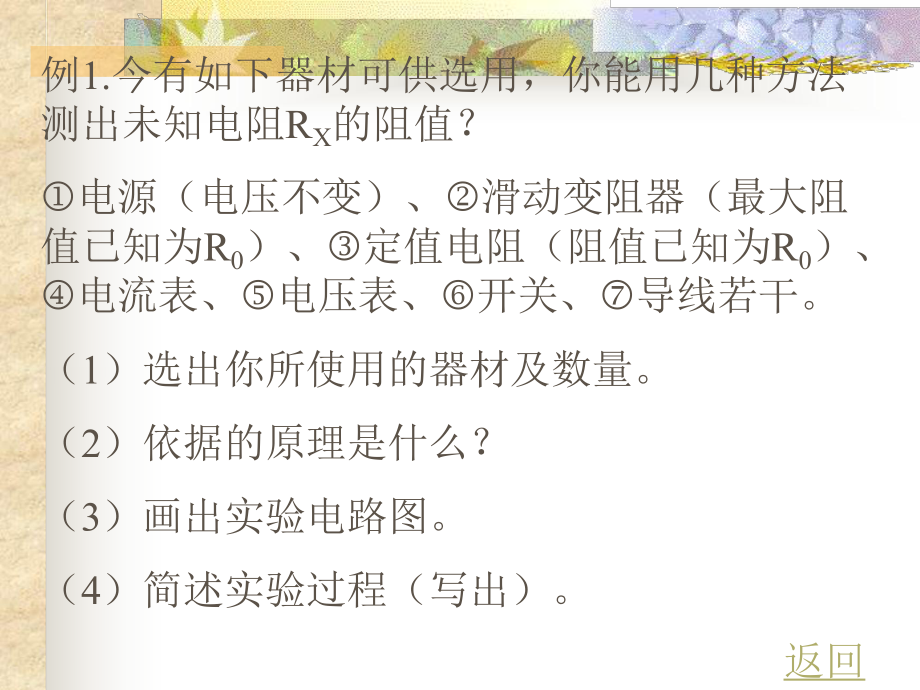

1、电阻测量的多种方法例1.今有如下器材可供选用，你能用几种方法测出未知电阻RX的阻值？电源（电压不变）、滑动变阻器（最大阻值已知为R0）、定值电阻（阻值已知为R0）、电流表、电压表、开关、导线若干。（1）选出你所使用的器材及数量。（2）依据的原理是什么？（3）画出实验电路图。（4）简述实验过程（写出）。返回伏安法测电阻1.原理：2.电路图：3.表达式：欧姆定律（I=U/R）R=U/I返回单电流表测电阻返回单电流表测电阻2单电流表测电阻3单电流表测电阻1单电压表测电阻返回单电压表测电阻1单电压表测电阻2单电压表测电阻3单电流表测电阻1图一图二原理：并联电路各支路两端电压相等及欧姆定律电路图：特点：
2、电流表使用两次，两次连接电路。（返回）单电流表测电阻2图一图二原理：并联电路电流、电压的关系及欧姆定律电路图：特点：电流表使用两次，连接一次电路。 （返回）单电流表测电阻31.原理：串联电路电压、电流的关系及欧姆定律。2.电路图：3.特点：连接一次电路解返回单电压表测电阻1图一图二返回1. 原理：串联电路电流的关系及欧姆定律2. 电路图：3. 特点：电压表使用两次，连接两次电路。单电压表测电阻21.原理：串联电路电压、电流的关系及欧姆定律。2.电路图：3.特点：用两个开关，连接一次电路。返回单电压表测电阻31. 原理：串联电路电流、电压的关系及欧姆定律。2.电路图：3.特点：电路较简单，连接一
3、次电路。返回单电流表1解11.用电流表测出通过Rx的电流记为Ix。2.再用电流表测出通过R0的电流I0，则R0两端电压U0=I0R0。3.因为Rx与R0并联，所以Ux=U0= I0R0 。4.根据欧姆定律得：Rx=Ux/Ix= I0R0 /I0。（返回）单电流表1解21.用电流表测出通过R0的电流记为I0，则R0两端电压U0=I0R0。2.再用电流表测出通过Rx的电流Ix。3.因为Rx与R0并联，所以Ux=U0= I0R0 。4.根据欧姆定律得：Rx=Ux/Ix= I0R0 /I0。（返回）单电流表3解1.闭合开关，滑片移至A端(R0未接入电路)，电流表测出电流IA。则电源电压U=IARX。2
4、.滑片移至B端， RX与R0串联，电流表测出电流IB，则电源电压U=IB（RX+R0）3.电源电压不变时， IARX = IB（RX+R0） 。4.被测电阻：RX=IBR0/（IA-IB）。返回单电流表2解11.闭合S1，断开S2，电流表测出R0中的电流记为I0。R0两端电压U0=I0R0。2.再闭合S2，Rx与R0并联，电流表测干路电流I。则：Rx中电流Ix=I-I0； Rx两端电压Ux= U0=I0R0。3. 被测电阻：Rx=Ux/Ix= I0R0 / （I-I0 ）。（返回）单电流表2解21.闭合S1，断开S2，电流表测出Rx中的电流记为Ix。2.再闭合S2， R0与Rx并联，电流表测干
5、路电流I。则：R0中电流I0=I-Ix；Rx、 R0两端电压Ux = U0=I0R0=（ I-Ix ）R0。3. 被测电阻：Rx=Ux/Ix= （ I-Ix ）R0 / Ix。（返回）单电压表1解11.用电压表测出RX两端电压记为UX。2.再用电压表测出R0两端电压记为U0，则通过R0、RX的电流I=U0/R0。3.被测电阻：RX=UX/I=UXR0/U0。返回单电压表1解21.用电压表测出R0两端电压记为U0，则通过R0、RX的电流I=U0/R0。2.再用电压表测出 RX两端电压记为UX。3.被测电阻：RX=UX/I=UXR0/U0。返回单电压表2解11. S1、S2同时闭合，电压表测电源电
6、压记为U。2. S1闭合、S2断开，电压表测R0两端电压记为U0。则RX两端电压UX=U-U0 ；通过RX、R0的电流I=U0/R0。3. RX阻值：RX=UX/I = U-U0 /（ U0/R0 ）=（ U-U0 ） R0 /U0。返回单电压表2解21. S1、S2同时闭合，电压表测电源电压记为U。2. S1闭合、S2断开，电压表测RX两端电压记为UX。则R0两端电压U0=U-UX ；通过RX、R0的电流I=U0/R0= U-UX / R0 。3. RX阻值：RX=UX/I = UX /（ U-UX /R0 ）= UX R0 / （ U-UX ） 。单电压表3解1. S闭合，滑片移至A端，电
