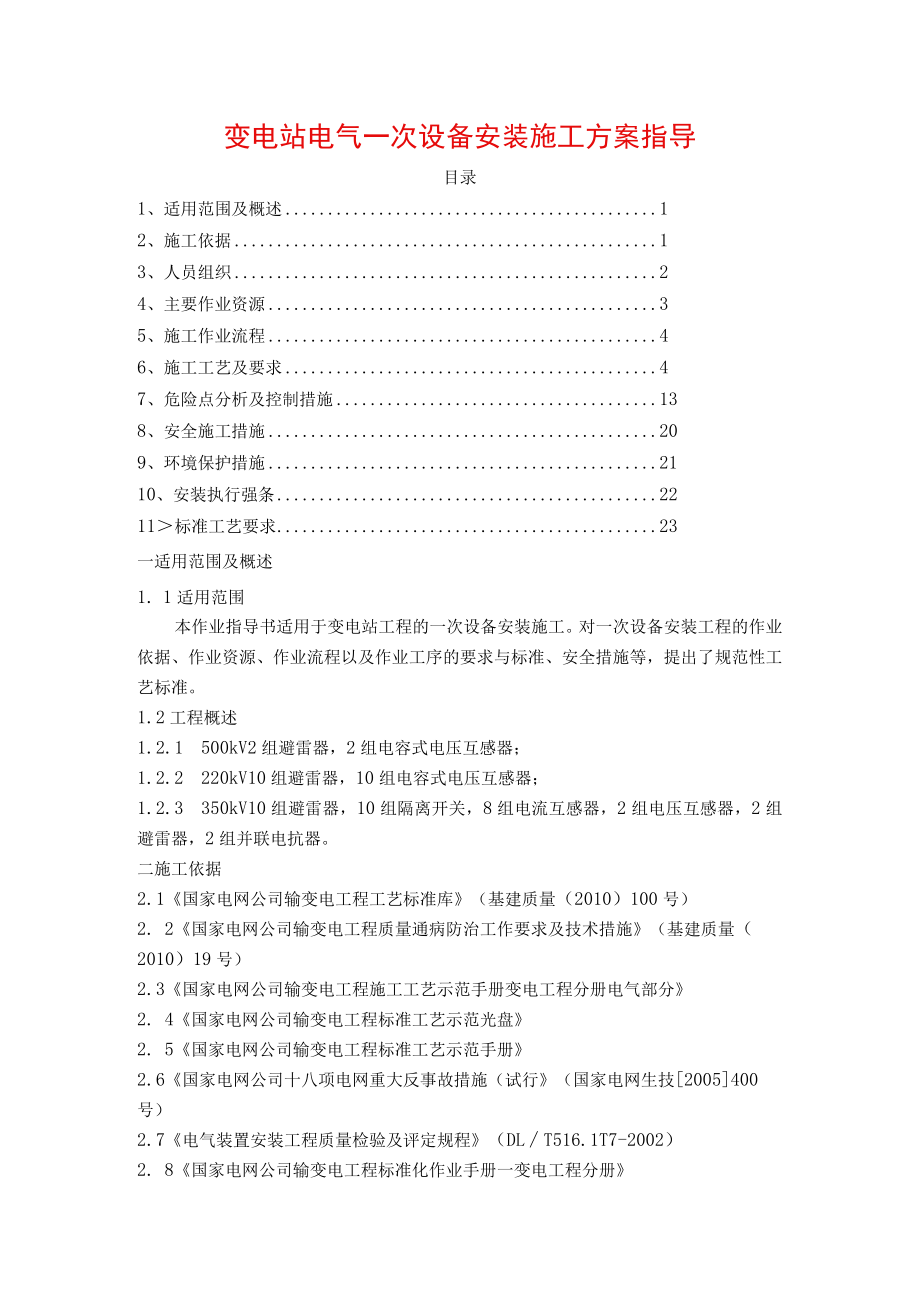

1、变电站电气一次设备安装施工方案指导目录1、适用范围及概述12、施工依据13、人员组织24、主要作业资源35、施工作业流程46、施工工艺及要求47、危险点分析及控制措施138、安全施工措施209、环境保护措施2110、安装执行强条2211标准工艺要求23一适用范围及概述1. 1适用范围本作业指导书适用于变电站工程的一次设备安装施工。对一次设备安装工程的作业依据、作业资源、作业流程以及作业工序的要求与标准、安全措施等，提出了规范性工艺标准。1.2工程概述1.2.1 500kV2组避雷器，2组电容式电压互感器；1.2.2 220kV10组避雷器，10组电容式电压互感器；1.2.3 350kV10组避
2、雷器，10组隔离开关，8组电流互感器，2组电压互感器，2组避雷器，2组并联电抗器。二施工依据2.1国家电网公司输变电工程工艺标准库（基建质量（2010）100号）2. 2国家电网公司输变电工程质量通病防治工作要求及技术措施（基建质量（2010）19号）2.3国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分2. 4国家电网公司输变电工程标准工艺示范光盘2. 5国家电网公司输变电工程标准工艺示范手册2.6国家电网公司十八项电网重大反事故措施（试行（国家电网生技2005400号）2.7电气装置安装工程质量检验及评定规程（DLT516.1T7-2002）2. 8国家电网公司输变电工程标准化作

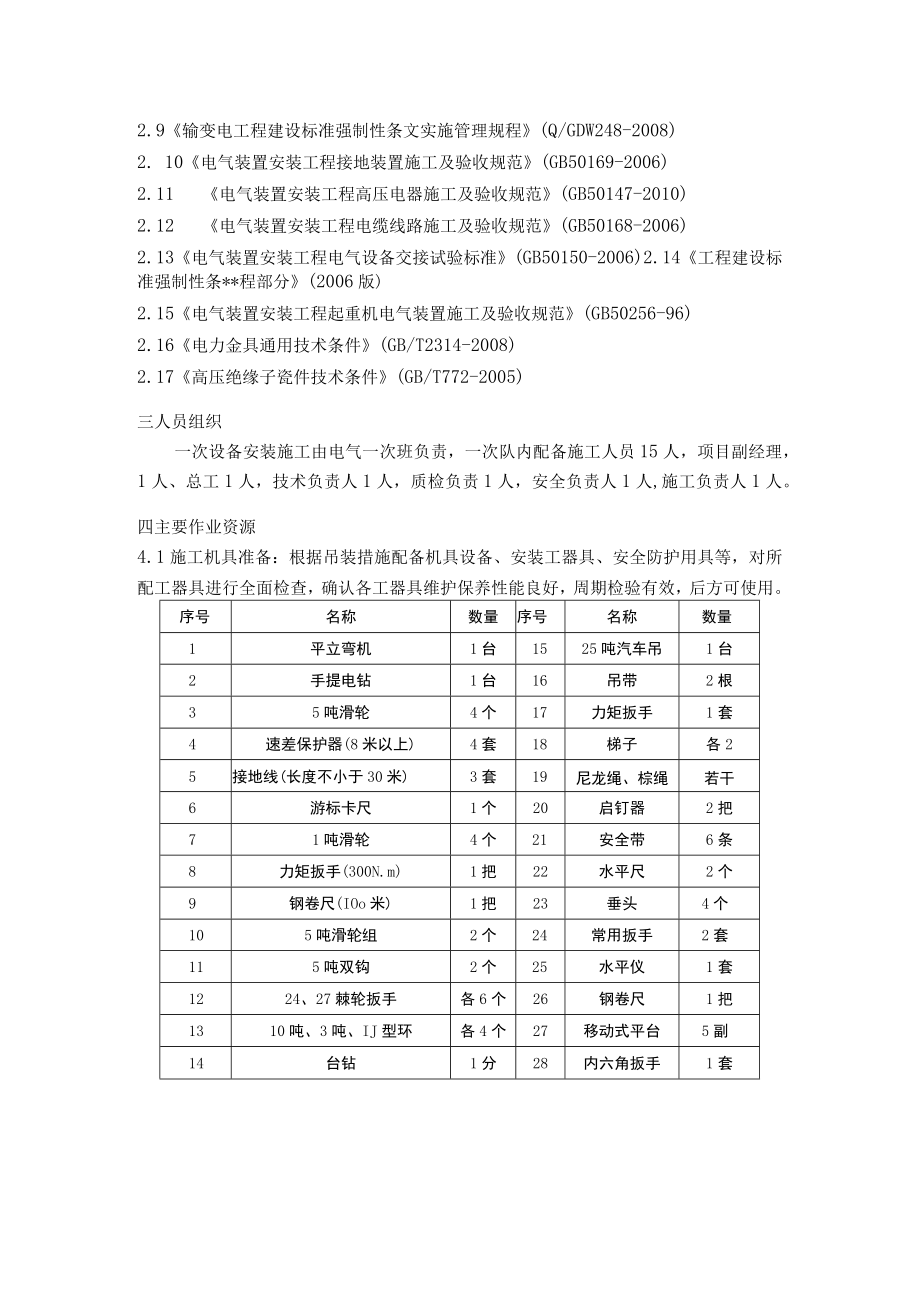

3、业手册一变电工程分册2.9输变电工程建设标准强制性条文实施管理规程(Q/GDW248-2008)2. 10电气装置安装工程接地装置施工及验收规范(GB50169-2006)2.11 电气装置安装工程高压电器施工及验收规范(GB50147-2010)2.12 电气装置安装工程电缆线路施工及验收规范(GB50168-2006)2.13电气装置安装工程电气设备交接试验标准(GB50150-2006)2.14工程建设标准强制性条*程部分(2006版)2.15电气装置安装工程起重机电气装置施工及验收规范(GB50256-96)2.16电力金具通用技术条件(GB/T2314-2008)2.17高压绝缘子瓷
4、件技术条件(GB/T772-2005)三人员组织一次设备安装施工由电气一次班负责，一次队内配备施工人员15人，项目副经理，1人、总工1人，技术负责人1人，质检负责1人，安全负责人1人,施工负责人1人。四主要作业资源4.1施工机具准备：根据吊装措施配备机具设备、安装工器具、安全防护用具等，对所配工器具进行全面检查，确认各工器具维护保养性能良好，周期检验有效，后方可使用。序号名称数量序号名称数量1平立弯机1台1525吨汽车吊1台2手提电钻1台16吊带2根35吨滑轮4个17力矩扳手1套4速差保护器(8米以上)4套18梯子各25接地线(长度不小于30米)3套19尼龙绳、棕绳若干6游标卡尺1个20启钉器

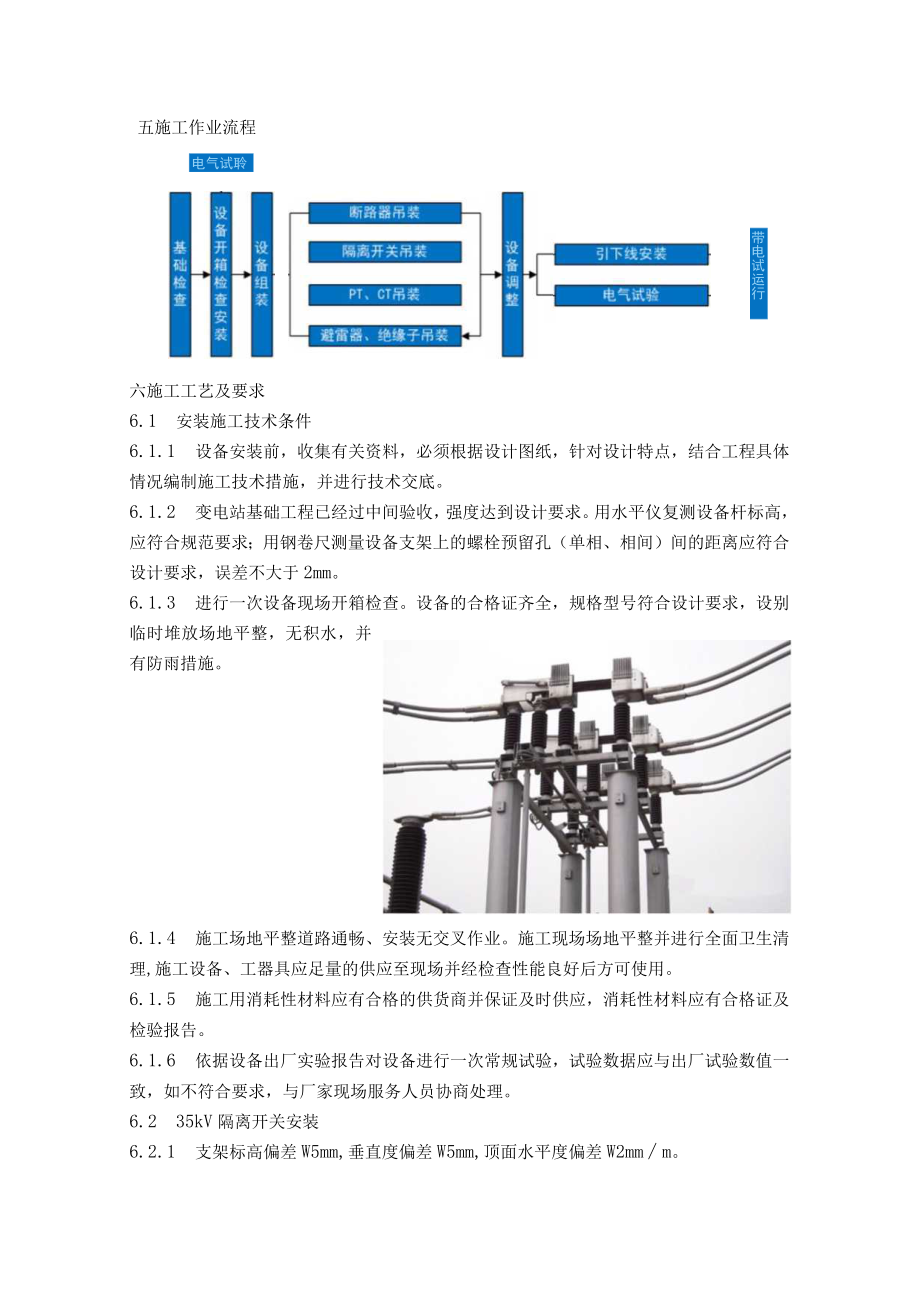

5、2把71吨滑轮4个21安全带6条8力矩扳手(300N.m)1把22水平尺2个9钢卷尺(IOo米)1把23垂头4个105吨滑轮组2个24常用扳手2套115吨双钩2个25水平仪1套1224、27棘轮扳手各6个26钢卷尺1把1310吨、3吨、IJ型环各4个27移动式平台5副14台钻1分28内六角扳手1套五施工作业流程电气试聆带电试运行六施工工艺及要求6.1 安装施工技术条件6.1.1 设备安装前，收集有关资料，必须根据设计图纸，针对设计特点，结合工程具体情况编制施工技术措施，并进行技术交底。6.1.2 变电站基础工程已经过中间验收，强度达到设计要求。用水平仪复测设备杆标高，应符合规范要求；用钢卷尺测
6、量设备支架上的螺栓预留孔（单相、相间）间的距离应符合设计要求，误差不大于2mm。6.1.3 进行一次设备现场开箱检查。设备的合格证齐全，规格型号符合设计要求，设别临时堆放场地平整，无积水，并有防雨措施。6.1.4 施工场地平整道路通畅、安装无交叉作业。施工现场场地平整并进行全面卫生清理,施工设备、工器具应足量的供应至现场并经检查性能良好后方可使用。6.1.5 施工用消耗性材料应有合格的供货商并保证及时供应，消耗性材料应有合格证及检验报告。6.1.6 依据设备出厂实验报告对设备进行一次常规试验，试验数据应与出厂试验数值一致，如不符合要求，与厂家现场服务人员协商处理。6.2 35kV隔离开关安装6
7、.2.1 支架标高偏差W5mm,垂直度偏差W5mm,顶面水平度偏差W2mmm。6.2.2 所有安装螺栓力矩值符合产品技术要求。6.2.3 检查处理导电部分连接部件的接触面，用细砂纸清除氧化物，清洁后涂以复合电力脂连接。动静触头接触面氧化物清洁光滑后涂上薄层中性凡士林油。6.2.4 隔离开关安装6.2.4.1接地开关转轴上的扭力弹簧或其他拉伸式弹簧应调整到操作力矩最小,并加以固定；6.2.4.2隔离开关、接地开关垂直连杆与隔离开关、机构间连接部分应紧固，垂直，焊接部位牢固、平整；6.2.4.3轴承、连杆及拐臂等传动部件机械运动应顺滑,转动齿轮应咬合准确，操作轻便灵活；6.2.4.4定位螺钉应按产
8、品的技术要求进行调整，并固定；6.2.4.5所有传动部分应涂以适合当地气候条件的润滑脂；6.2.4.6电动操作前，应先进行多次手动分、合闸，机构应轻便、灵活，无卡涩，动作正常；6.2.4.7电动机的转向应正确，机构的分、合闸指示应与设备的实际分、合闸位置相符；6.2.4.8电动操作时，机构动作应平稳，无卡阻、冲击异常声响等情况。6.2.4.9适用于额定电压为6220KV隔离开关安装。组合电器的隔离开关部分，安装应符合本标准工序检验指标性质质量标准检验方法及器具合格优良底座外观检查无严重机械损伤观察检查稳定程度固定牢固用手扳动或检查固定螺栓水平误差2mm用水平尺检查垂直误差（户内悬挂式底座）2m
9、m用铅坠和尺检查中心距离误差三相联动户外5mm用尺检查户内3mm分相操作IOmm相间高度误差三相联动户外2mm户外用水平仪或U型软管水准尺检查；户内用拉线和尺检查户内Imm分相操作5mm转动部分动作检查灵活，无卡阻用手转动检查底座与基础间垫铁片数3,片间焊接牢固观察检查型钢孔径与螺栓配合0.51mm用尺检查螺帽外露螺纹长度25扣观察检查接地符合本标准“接地装置”章有关规定瓷柱外观检查主要清洁、无裂纹、破损及焊接残留斑点观察检查与金属法兰浇装联接主要粘合密实、牢固瓷柱之间或与底座间螺栓联接牢固可靠用扳手检查固定螺栓法兰间缝隙处理腻子抹平，油漆完整观察检查同一支柱各瓷柱中心线误差2mm在法兰处用尺
10、检查垂直误差户外式（V型隔离开关除外）2mm用铅坠和尺检查户内式瓷柱垂直于底座Imm用钢角尺检查同相瓷柱高度误差户外2mm用U型软管水准尺检查户内Imm用拉线和尺检查导电部分接触表面外观检查主要清洁，平整，无氧化膜，并涂有薄层中性凡士林或复合脂观察检查塞尺塞入深度线接触主要塞不进用0.05IOmm塞尺检查面接触接触表面宽50mm主要4mm接触表面宽60mm主要6mm触头两侧接触压力主要均匀，符合制造厂规定观察或作拉力试验载流部分外观检查清洁，无严重凹陷及锈蚀观察检查可挠连接连接牢固，无折损观察和用扳手检查触头合闸动作检查主要动作灵活，无回跳操作检查传动装置三相间连杆中心线误差户外2mm用拉线和
11、尺检查户内Imm拉杆弯曲度误差Imm用尺检查与带电部分距离符合“母线装置”有关规定内径与操动机构转轴直径间隙Imm连接部分锥形销子安装非焊接，无松动观察检查保护环安装符合设计对照图纸检查传动外观检查清洁，齐全，无锈蚀，磨损和变形观察检查部件安装位置正确，符合设计对照图纸检查固定连接牢固可靠观察检查传动齿轮动作咬合准确，轻便灵活操作检查传动部分外观检查清洁，且涂有适合当地气候条件的润滑脂观察检查定位螺钉间隙正确，能防止传动装置拐臂超过死点操作检查防松件外观检查防松螺帽拧紧，开口销打开观察检查接地刀刃转轴扭力弹簧操作力矩力矩最小，一人可操作操作检查固定可靠观察检查操动机构通用检查项目位置符合设计，
12、同一轴线的操动机构位置一致对照图纸检查稳定程度固定牢固用扳手检查固定螺栓底座水平或垂直误差主要Imm用水平尺或铅坠和尺检查零部件外观检查清洁，齐全，无损伤，锈蚀观察检查固定部件联接牢固可靠转动部件外观检查清洁，涂有适合当地气候条件的润滑脂观察检查蜗轮与蜗杆动作检查绞合准确、轻便灵活、无卡涩一人操作检查电气控制结线正确，无断线，短接，且符合“配电柜及控制屏”有关规定对照制造厂原理图用导通表检查操动机构通用检查项目合闸接触器和辅助开关位置符合设计，便于检查，室外有防雨措施对照图纸检查动作检查主要准确，可靠、符合制造厂规定操作检查接点外观检查接触良好，无烧损、锈蚀观察检查分、合闸线圈铁芯动作检查主要
