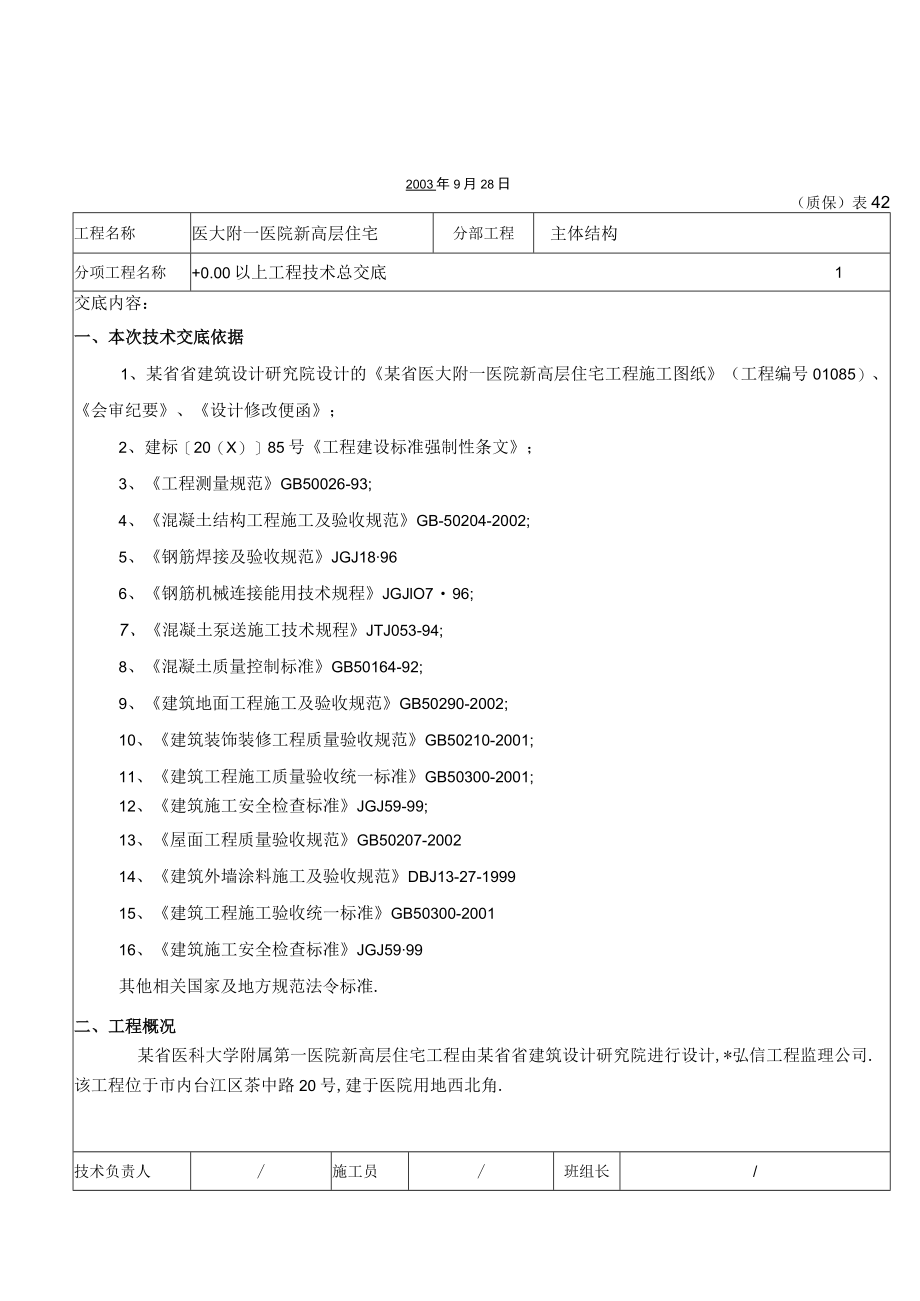

1、2003年9月28日（质保）表42工程名称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底1交底内容：一、本次技术交底依据1、某省省建筑设计研究院设计的某省医大附一医院新高层住宅工程施工图纸（工程编号01085）、会审纪要、设计修改便函；2、建标20（X）85号工程建设标准强制性条文；3、工程测量规范GB50026-93;4、混凝土结构工程施工及验收规范GB-50204-2002;5、钢筋焊接及验收规范JGJ18966、钢筋机械连接能用技术规程JGJlO796;7、混凝土泵送施工技术规程JTJ053-94;8、混凝土质量控制标准GB50164-92;9、建筑地面工
2、程施工及验收规范GB50290-2002;10、建筑装饰装修工程质量验收规范GB50210-2001;11、建筑工程施工质量验收统一标准GB50300-2001;12、建筑施工安全检查标准JGJ59-99;13、屋面工程质量验收规范GB50207-200214、建筑外墙涂料施工及验收规范DBJ13-27-199915、建筑工程施工验收统一标准GB50300-200116、建筑施工安全检查标准JGJ5999其他相关国家及地方规范法令标准.二、工程概况某省医科大学附属第一医院新高层住宅工程由某省省建筑设计研究院进行设计,*弘信工程监理公司.该工程位于市内台江区茶中路20号,建于医院用地西北角.技术

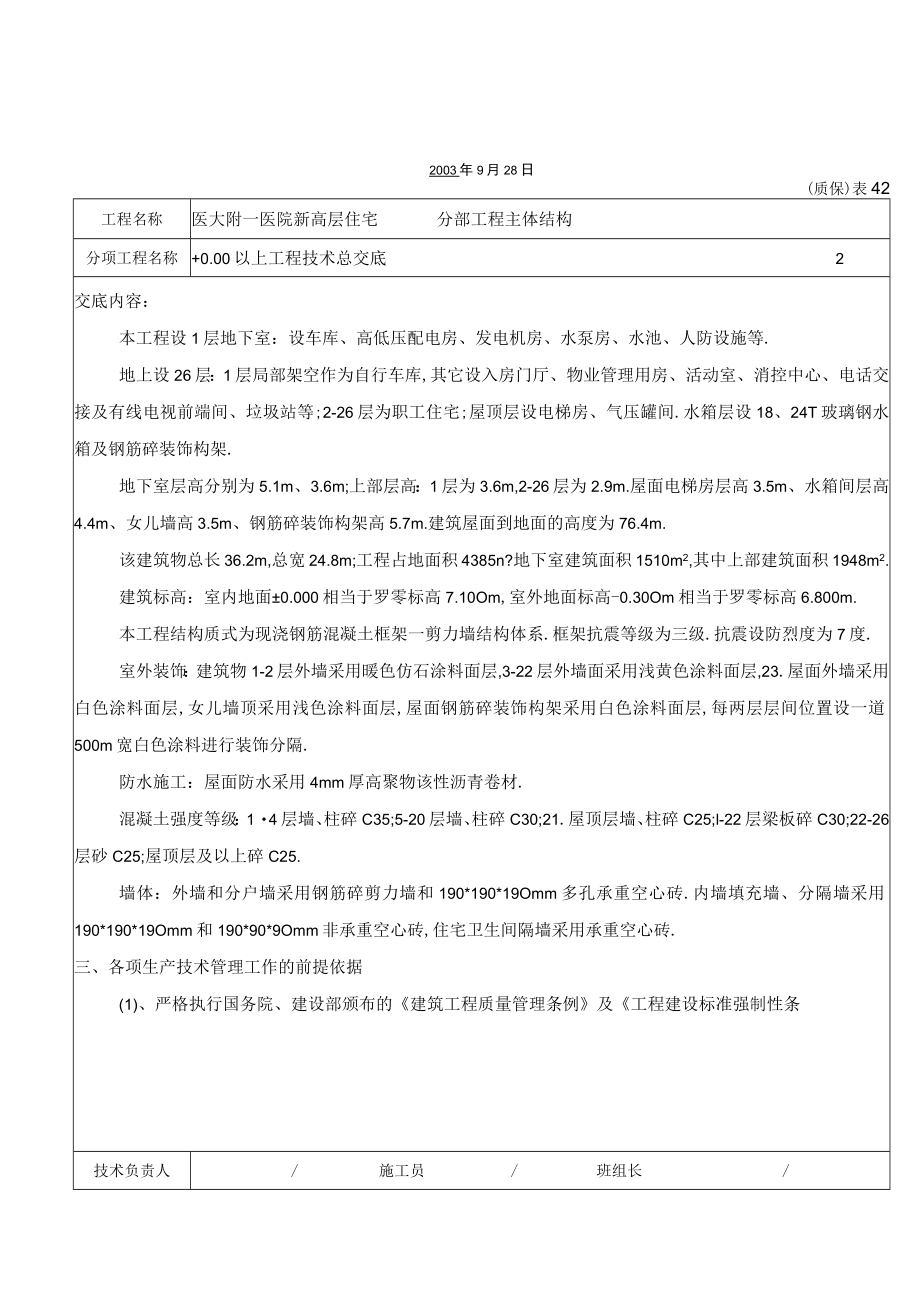

3、负责人/施工员/班组长/2003年9月28日(质保)表42工程名称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底2交底内容：本工程设1层地下室：设车库、高低压配电房、发电机房、水泵房、水池、人防设施等.地上设26层：1层局部架空作为自行车库,其它设入房门厅、物业管理用房、活动室、消控中心、电话交接及有线电视前端间、垃圾站等;2-26层为职工住宅;屋顶层设电梯房、气压罐间.水箱层设18、24T玻璃钢水箱及钢筋碎装饰构架.地下室层高分别为5.1m、3.6m;上部层高：1层为3.6m,2-26层为2.9m.屋面电梯房层高3.5m、水箱间层高4.4m、女儿墙高3.5m、
4、钢筋碎装饰构架高5.7m.建筑屋面到地面的高度为76.4m.该建筑物总长36.2m,总宽24.8m;工程占地面积4385n?地下室建筑面积1510m2,其中上部建筑面积1948m2.建筑标高：室内地面0.000相当于罗零标高7.10Om,室外地面标高-0.30Om相当于罗零标高6.800m.本工程结构质式为现浇钢筋混凝土框架一剪力墙结构体系.框架抗震等级为三级.抗震设防烈度为7度.室外装饰：建筑物1-2层外墙采用暖色仿石涂料面层,3-22层外墙面采用浅黄色涂料面层,23.屋面外墙采用白色涂料面层,女儿墙顶采用浅色涂料面层,屋面钢筋碎装饰构架采用白色涂料面层,每两层层间位置设一道500m宽白色涂
5、料进行装饰分隔.防水施工：屋面防水采用4mm厚高聚物该性沥青卷材.混凝土强度等级：14层墙、柱碎C35;5-20层墙、柱碎C30;21.屋顶层墙、柱碎C25;l-22层梁板碎C30;22-26层砂C25;屋顶层及以上碎C25.墙体：外墙和分户墙采用钢筋碎剪力墙和190*190*19Omm多孔承重空心砖.内墙填充墙、分隔墙采用190*190*19Omm和190*90*9Omm非承重空心砖,住宅卫生间隔墙采用承重空心砖.三、各项生产技术管理工作的前提依据(1)、严格执行国务院、建设部颁布的建筑工程质量管理条例及工程建设标准强制性条技术负责人/施工员/班组长/2003年9月28日(质保)表42工程名

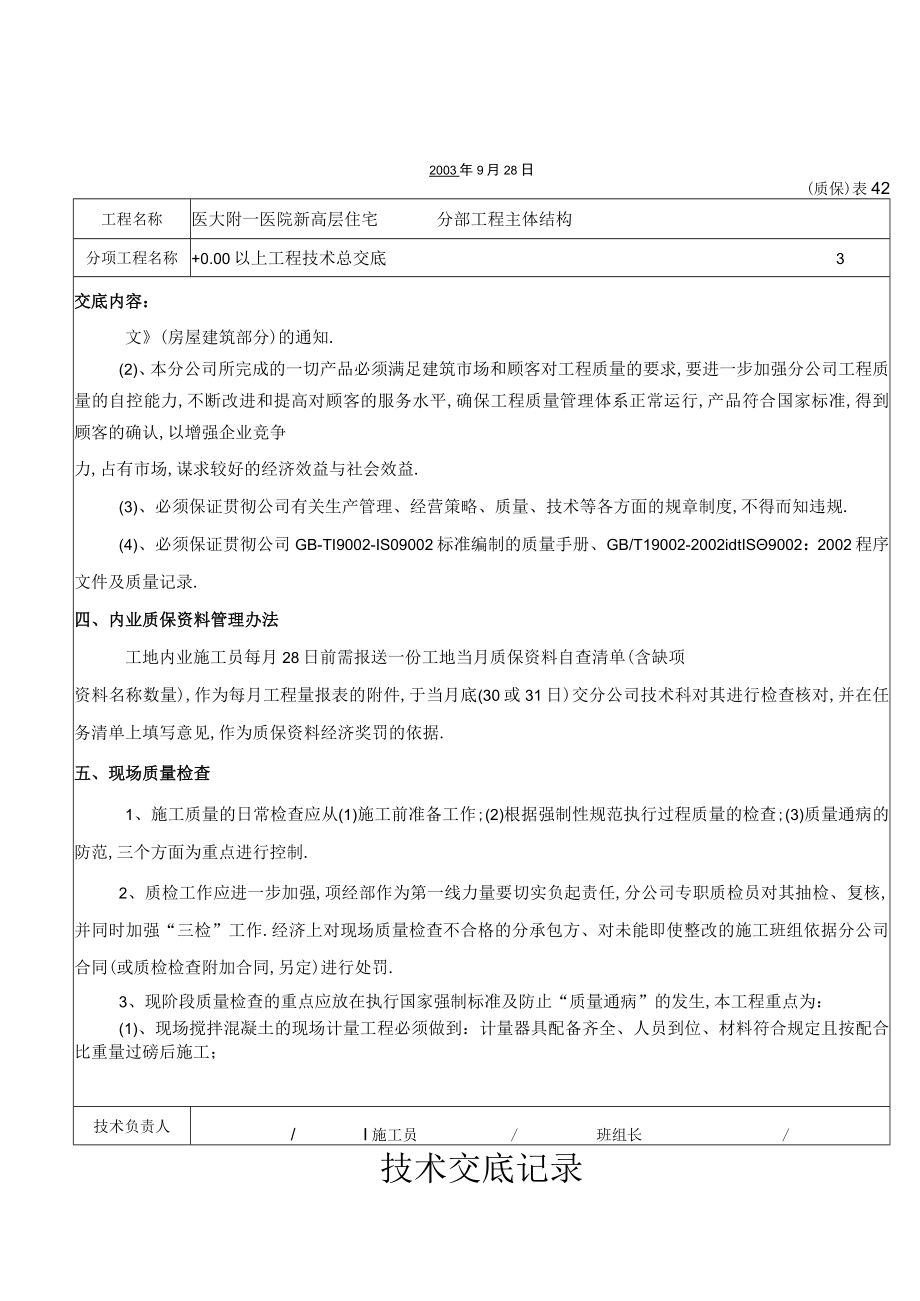

6、称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底3交底内容：文(房屋建筑部分)的通知.(2)、本分公司所完成的一切产品必须满足建筑市场和顾客对工程质量的要求,要进一步加强分公司工程质量的自控能力,不断改进和提高对顾客的服务水平,确保工程质量管理体系正常运行,产品符合国家标准,得到顾客的确认,以增强企业竞争力,占有市场,谋求较好的经济效益与社会效益.(3)、必须保证贯彻公司有关生产管理、经营策略、质量、技术等各方面的规章制度,不得而知违规.(4)、必须保证贯彻公司GB-TI9002-IS09002标准编制的质量手册、GB/T19002-2002idtIS9002：
7、2002程序文件及质量记录.四、内业质保资料管理办法工地内业施工员每月28日前需报送一份工地当月质保资料自查清单(含缺项资料名称数量),作为每月工程量报表的附件,于当月底(30或31日)交分公司技术科对其进行检查核对,并在任务清单上填写意见,作为质保资料经济奖罚的依据.五、现场质量检查1、施工质量的日常检查应从(1)施工前准备工作;(2)根据强制性规范执行过程质量的检查;(3)质量通病的防范,三个方面为重点进行控制.2、质检工作应进一步加强,项经部作为第一线力量要切实负起责任,分公司专职质检员对其抽检、复核,并同时加强“三检”工作.经济上对现场质量检查不合格的分承包方、对未能即使整改的施工班组
8、依据分公司合同(或质检检查附加合同,另定)进行处罚.3、现阶段质量检查的重点应放在执行国家强制标准及防止“质量通病”的发生,本工程重点为：(1)、现场搅拌混凝土的现场计量工程必须做到：计量器具配备齐全、人员到位、材料符合规定且按配合比重量过磅后施工；技术负责人/I施工员/班组长/技术交底记录工程名称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底4交底内容：(2)、商品混凝土质量的现场控制：对厂家原材料的家产监督、现场坍落度检测、混凝土试块三方见证进行工作,项经部应派人定时前往厂家检查监督以上工作；(3)、现场钢筋接头施工质量；(4)、预防踩筋的具体措施落实到位；
9、(5)、按规范设置构造柱、结构柱墙拉结筋位置正确；(6)、模板体系必须按审批的模板工程作业计划组织施工；(7)、各项主要的材料现场送检试验；(8)、混凝土及砂浆强度试块的制作、养护、送检、报表的完整.以上这些最基本的质量保证项目必须保证落实到位,否则将处以经济处罚.六、施工准备及过程控制1、施工测量(1)平面控制网和主轴线定位以*市规划局提供的原始坐标控制点为依据,并进行转换计算,采用小三角测量法进行施测,遵循先整体、后局部,高精度控制低精度的原则,建立施工现场的平面控制网.(2)标高控制点及标高的传递标高控制网采用三等水准一次存设.水准网绝对高程从*市勘测院提供的高级水准点引测，为便于检测,
10、在施工场地建立水准基点组，以此做为检测水准网的依据.(3)建筑物定位和放线建筑物定位以原始坐标控制点为依据,采用J2精密经纬仪和钢尺,按极坐标法或正坐标法标出建筑物与控制点的互相位置.根据控制点细化分解各个轴线控制点，并延长控制点至安全位置保存.(4)建筑轴线投测与竖向偏差的控制主体结构施工轴线投测选用经纬仪天顶法,采取内控和外检相结合的投测方法.在结构楼板上逐层预留孔洞,用经纬仪天顶法将轴线准确引测到每一层新浇楼面上,对引出的轴线点进行封闭校核后,弹出柱墙位置线.技术负责人/施工员班组长/技术交底记录工程名称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底5交底
11、内容：(5)变形测量从施工开始到竣工后的规定时间内,均应进行沉降、位移和裂缝测量.变形测量遵循工程测量规范GB5OO26-93要求,按“一稳定、四固定”的基本措施进行施测.(6)竣工测量工程竣工后,及时进行总图测量和绘制.竣工总图包括总平面图、上下管道竣工图、动力及工艺管道竣工图、输电及通迅线路竣工图、综合管线图.2、模板工程(1)根据结构施工图纸、模板材料选用等条件,编制模板工程作业方案，绘制模板施工图,组织专业队伍进行施工.(2)根据模板设计拼装图,分别制作柱、墙、梁板模板,并编号分堆存放,将预制编号的模板运至工面定位组装.(3)项经部对模板班组实施全过程技术指导和质量监督制度,严格执行班
12、组、质检员、工序交接施工员三级检查,使质量问题消灭安装检查过程中.(4)模板工程验收重点控制其刚度、垂直度、平整度,特别注意外围模板、柱模、楼梯间等处模板轴线位置正确性.(5)拆模前应经施工技术人员同意,严格按拆模申批制度进行施工.梁、板底承重模板的拆除时间按照留置的楼板同条件养护碎试块的强度来严格确定.严禁采用二次复撑做法进行拆模.3、钢筋工程(1)钢筋进场时应按炉罐(批)号及直径d分批检验,检验内容包括查对材质证明、标志、外观检查并按规定取样进行力学性能试验.做好原材料的标识,注明己检合格或待检状态,合格状态的钢筋方可使用.(2)钢筋加工以在现场集中加工为主,严格按钢筋样本执行.钢筋加工包
13、括：接头闪光对焊、钢筋机械连接接头、钢筋电渣压力焊接头,盘条调直与除锈,断料与成型.(3)现场钢筋接头：(1)柱、剪力墙等竖向钢筋连接：d*8时采用电渣压力焊或闪光对焊;d18时采用闪光对焊或搭接加焊连接.(2)框架梁贯通筋,框架的纵筋配20采用机械连接;更18技术负责人/I施工员/班组长/技术交底记录2003年9月28日(质保)表42工程名称医大附一医院新高层住宅分部工程主体结构分项工程名称+0.00以上工程技术总交底6时采用电渣压力焊或闪光对焊.(4)钢筋焊接接头应符合钢筋焊接及验收规程JG18-96.徽粗直螺纹套应有出厂合格证及抽检报告.钢筋套丝加工及接头连接应符合徽粗直螺纹钢筋接头JG
14、T3057-1999.严格控制钢筋接头质量.锻粗直螺纹套筒进场时严格检查.螺纹丝扣逐个检查,套好的丝头要上塑料保护帽.锻粗直螺纹套丝机和力矩板手,随机抽检,定期巡检一次,并注意平时的保养.严把钢筋材料进场关.凡是进场的钢筋均按试验定抽样进行复试.(5)严把图审关.由经验丰富的技术人员进行审图和钢筋翻样工作.控制钢筋下料成型质量.在柱、墙模板上口加焊定位定距箍,以保证构件截面钢筋位置准确,碎保护层均匀.控制垫块的验收和绑扎.在交底中明确垫块的绑扎位置.垫块使用前,分规格存放,做好标识,注明规格及使用部位.绑扎时要逐一检查,确保绑扎牢固.碎浇筑过程,派专人负责及时调整钢筋的位置,纠正钢筋位置,及时
15、清理粘在钢筋上的砂浆.4、混凝土工程(1)根据工程特点及施工现场条件限制,本工程结构混凝土采用场外预拌混凝土.水泥选用大厂生产的水泥.粗集料选用粒径520mm的碎石,其含泥量不大于1%.细集料选用细度模数MX=2.33.0的中砂,含水量泥量不大于.外加剂采用EC高效防水剂,符合校外加剂应用技术规程GRJ99-88的规定.本工程采用建迪商品税公司按供货合同规定的有关条款供应使用,具体技术要求按配合比报表执行,项经部严格把关验收.(2)混凝土现场运输独立柱、墙、梁板佐以泵送为主.混凝土水平和竖向泵送钢管,根据混凝土输送距离及高度,验算输送的强度,并经常检查接头的可靠性.(3)混凝土浇筑梁板浇筑时,采用泵管前端配软管进行,梁板浇筑采用赶浇法,并采用厚度及标高双控工法施工,独立柱分层浇筑,墙体采用分层分段法浇筑,每层厚度不超过5(X)mm.梁板、柱墙接头节点部位,应先浇筑强度高的柱墙头
