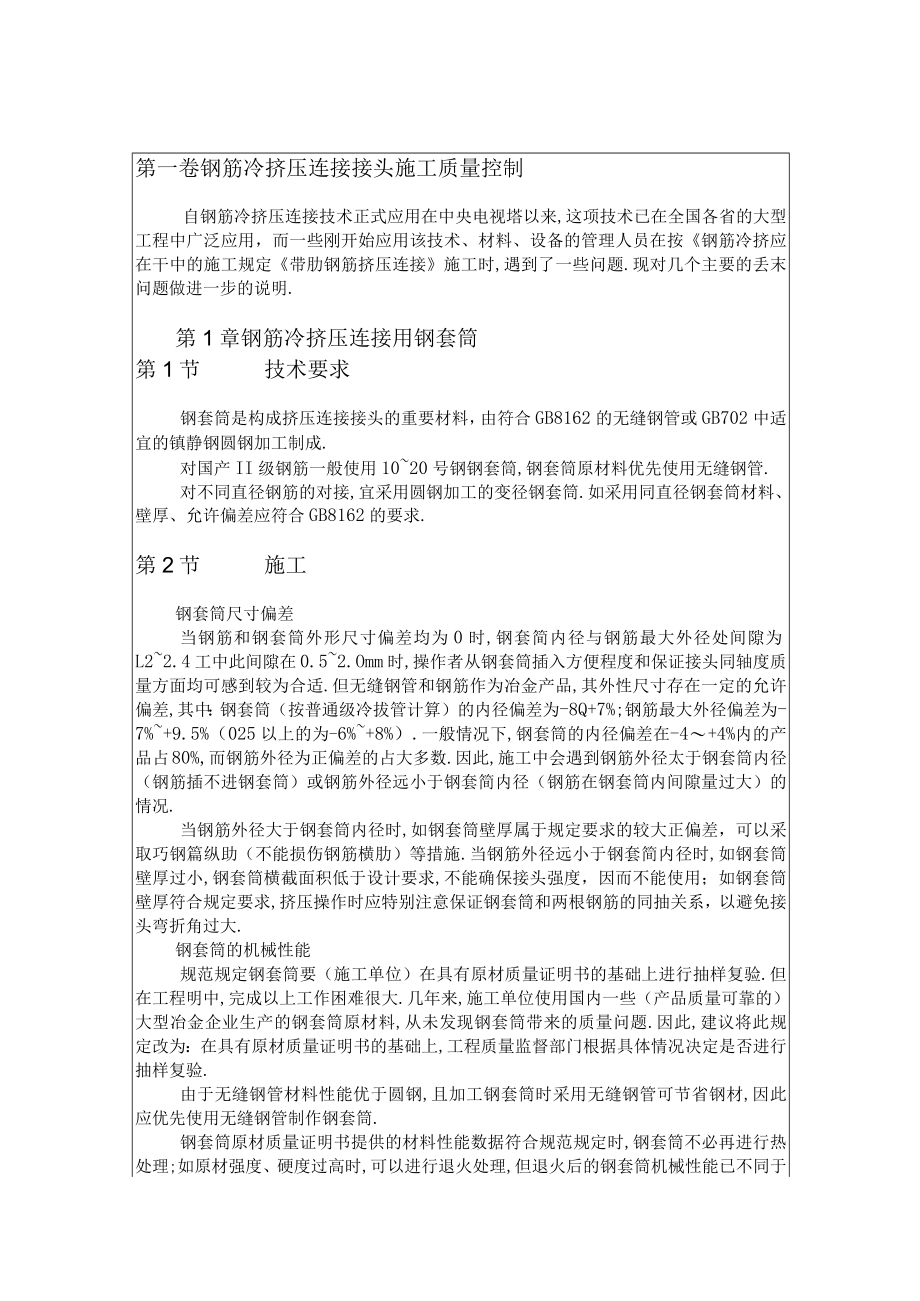

钢筋冷挤压连接接头施工质量控制工程文档范本.docx_第1页
第1页 / 共3页

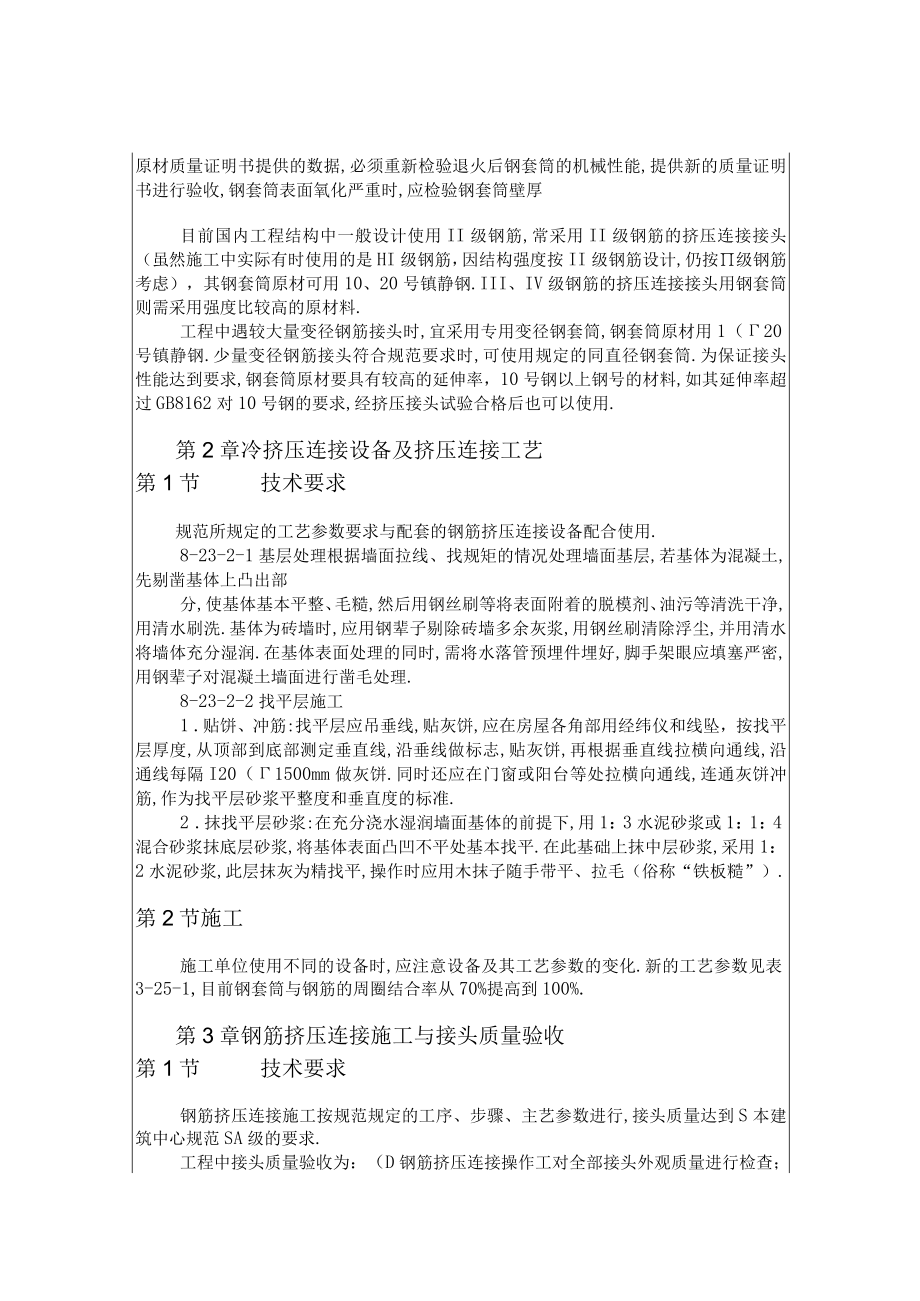

钢筋冷挤压连接接头施工质量控制工程文档范本.docx_第2页
第2页 / 共3页

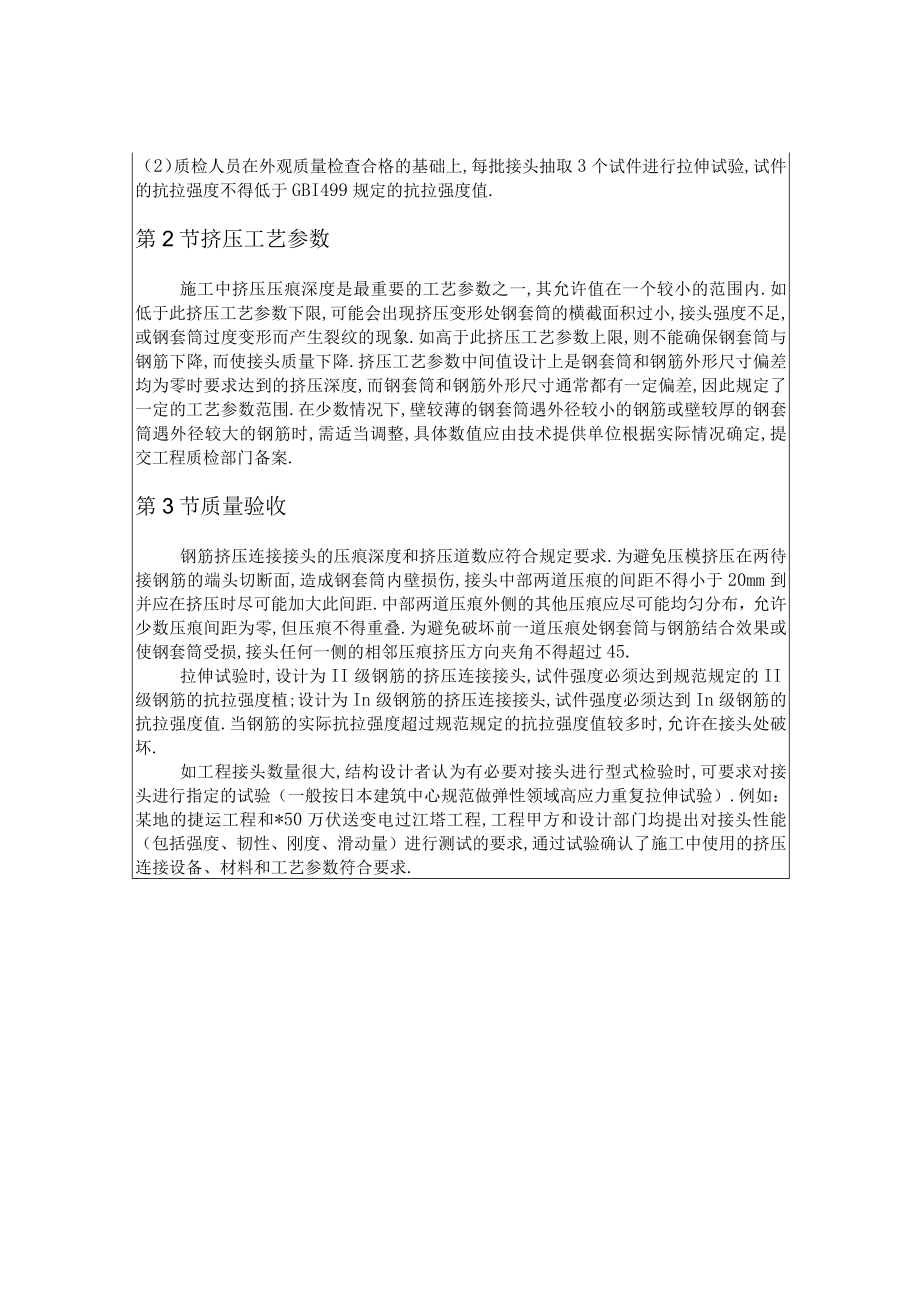

钢筋冷挤压连接接头施工质量控制工程文档范本.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《钢筋冷挤压连接接头施工质量控制工程文档范本.docx》由会员分享,可在线阅读,更多相关《钢筋冷挤压连接接头施工质量控制工程文档范本.docx(3页珍藏版)》请在第壹文秘上搜索。

1、第一卷钢筋冷挤压连接接头施工质量控制自钢筋冷挤压连接技术正式应用在中央电视塔以来,这项技术已在全国各省的大型工程中广泛应用,而一些刚开始应用该技术、材料、设备的管理人员在按钢筋冷挤应在干中的施工规定带肋钢筋挤压连接施工时,遇到了一些问题.现对几个主要的丢末问题做进一步的说明.第1章钢筋冷挤压连接用钢套筒第1节技术要求钢套筒是构成挤压连接接头的重要材料,由符合GB8162的无缝钢管或GB702中适宜的镇静钢圆钢加工制成.对国产II级钢筋一般使用1020号钢钢套筒,钢套筒原材料优先使用无缝钢管.对不同直径钢筋的对接,宜采用圆钢加工的变径钢套筒.如采用同直径钢套筒材料、壁厚、允许偏差应符合GB816

2、2的要求.第2节施工钢套筒尺寸偏差当钢筋和钢套筒外形尺寸偏差均为0时,钢套简内径与钢筋最大外径处间隙为L22.4工中此间隙在0.52.Omm时,操作者从钢套筒插入方便程度和保证接头同轴度质量方面均可感到较为合适.但无缝钢管和钢筋作为冶金产品,其外性尺寸存在一定的允许偏差,其中:钢套筒(按普通级冷拔管计算)的内径偏差为-8Q+7%;钢筋最大外径偏差为-7%+9.5%(025以上的为-6%+8%).一般情况下,钢套筒的内径偏差在-4+4%内的产品占80%,而钢筋外径为正偏差的占大多数.因此,施工中会遇到钢筋外径太于钢套筒内径(钢筋插不进钢套筒)或钢筋外径远小于钢套简内径(钢筋在钢套筒内间隙量过大)

3、的情况.当钢筋外径大于钢套筒内径时,如钢套筒壁厚属于规定要求的较大正偏差,可以采取巧钢篇纵助(不能损伤钢筋横肋)等措施.当钢筋外径远小于钢套简内径时,如钢套筒壁厚过小,钢套筒横截面积低于设计要求,不能确保接头强度,因而不能使用;如钢套筒壁厚符合规定要求,挤压操作时应特别注意保证钢套筒和两根钢筋的同抽关系,以避免接头弯折角过大.钢套筒的机械性能规范规定钢套筒要(施工单位)在具有原材质量证明书的基础上进行抽样复验.但在工程明中,完成以上工作困难很大.几年来,施工单位使用国内一些(产品质量可靠的)大型冶金企业生产的钢套筒原材料,从未发现钢套筒带来的质量问题.因此,建议将此规定改为:在具有原材质量证明

4、书的基础上,工程质量监督部门根据具体情况决定是否进行抽样复验.由于无缝钢管材料性能优于圆钢,且加工钢套筒时采用无缝钢管可节省钢材,因此应优先使用无缝钢管制作钢套筒.钢套筒原材质量证明书提供的材料性能数据符合规范规定时,钢套筒不必再进行热处理;如原材强度、硬度过高时,可以进行退火处理,但退火后的钢套筒机械性能已不同于原材质量证明书提供的数据,必须重新检验退火后钢套筒的机械性能,提供新的质量证明书进行验收,钢套筒表面氧化严重时,应检验钢套筒壁厚目前国内工程结构中一般设计使用II级钢筋,常采用II级钢筋的挤压连接接头(虽然施工中实际有时使用的是HI级钢筋,因结构强度按II级钢筋设计,仍按级钢筋考虑)

5、,其钢套筒原材可用10、20号镇静钢.III、IV级钢筋的挤压连接接头用钢套筒则需采用强度比较高的原材料.工程中遇较大量变径钢筋接头时,宜采用专用变径钢套筒,钢套筒原材用1(20号镇静钢.少量变径钢筋接头符合规范要求时,可使用规定的同直径钢套筒.为保证接头性能达到要求,钢套筒原材要具有较高的延伸率,10号钢以上钢号的材料,如其延伸率超过GB8162对10号钢的要求,经挤压接头试验合格后也可以使用.第2章冷挤压连接设备及挤压连接工艺第1节技术要求规范所规定的工艺参数要求与配套的钢筋挤压连接设备配合使用.8-23-2-1基层处理根据墙面拉线、找规矩的情况处理墙面基层,若基体为混凝土,先剔凿基体上凸

6、出部分,使基体基本平整、毛糙,然后用钢丝刷等将表面附着的脱模剂、油污等清洗干净,用清水刷洗.基体为砖墙时,应用钢辈子剔除砖墙多余灰浆,用钢丝刷清除浮尘,并用清水将墙体充分湿润.在基体表面处理的同时,需将水落管预埋件埋好,脚手架眼应填塞严密,用钢辈子对混凝土墙面进行凿毛处理.8-23-2-2找平层施工1 .贴饼、冲筋:找平层应吊垂线,贴灰饼,应在房屋各角部用经纬仪和线坠,按找平层厚度,从顶部到底部测定垂直线,沿垂线做标志,贴灰饼,再根据垂直线拉横向通线,沿通线每隔I20(1500mm做灰饼.同时还应在门窗或阳台等处拉横向通线,连通灰饼冲筋,作为找平层砂浆平整度和垂直度的标准.2 .抹找平层砂浆:

7、在充分浇水湿润墙面基体的前提下,用1:3水泥砂浆或1:1:4混合砂浆抹底层砂浆,将基体表面凸凹不平处基本找平.在此基础上抹中层砂浆,采用1:2水泥砂浆,此层抹灰为精找平,操作时应用木抹子随手带平、拉毛(俗称“铁板糙”).第2节施工施工单位使用不同的设备时,应注意设备及其工艺参数的变化.新的工艺参数见表3-25-1,目前钢套筒与钢筋的周圈结合率从70%提高到100%.第3章钢筋挤压连接施工与接头质量验收第1节技术要求钢筋挤压连接施工按规范规定的工序、步骤、主艺参数进行,接头质量达到S本建筑中心规范SA级的要求.工程中接头质量验收为:(D钢筋挤压连接操作工对全部接头外观质量进行检查;(2)质检人员

8、在外观质量检查合格的基础上,每批接头抽取3个试件进行拉伸试验,试件的抗拉强度不得低于GBI499规定的抗拉强度值.第2节挤压工艺参数施工中挤压压痕深度是最重要的工艺参数之一,其允许值在一个较小的范围内.如低于此挤压工艺参数下限,可能会出现挤压变形处钢套筒的横截面积过小,接头强度不足,或钢套筒过度变形而产生裂纹的现象.如高于此挤压工艺参数上限,则不能确保钢套筒与钢筋下降,而使接头质量下降.挤压工艺参数中间值设计上是钢套筒和钢筋外形尺寸偏差均为零时要求达到的挤压深度,而钢套筒和钢筋外形尺寸通常都有一定偏差,因此规定了一定的工艺参数范围.在少数情况下,壁较薄的钢套筒遇外径较小的钢筋或壁较厚的钢套筒遇

9、外径较大的钢筋时,需适当调整,具体数值应由技术提供单位根据实际情况确定,提交工程质检部门备案.第3节质量验收钢筋挤压连接接头的压痕深度和挤压道数应符合规定要求.为避免压模挤压在两待接钢筋的端头切断面,造成钢套筒内壁损伤,接头中部两道压痕的间距不得小于20mm到并应在挤压时尽可能加大此间距.中部两道压痕外侧的其他压痕应尽可能均匀分布,允许少数压痕间距为零,但压痕不得重叠.为避免破坏前一道压痕处钢套筒与钢筋结合效果或使钢套筒受损,接头任何一侧的相邻压痕挤压方向夹角不得超过45.拉伸试验时,设计为II级钢筋的挤压连接接头,试件强度必须达到规范规定的II级钢筋的抗拉强度植;设计为In级钢筋的挤压连接接头,试件强度必须达到In级钢筋的抗拉强度值.当钢筋的实际抗拉强度超过规范规定的抗拉强度值较多时,允许在接头处破坏.如工程接头数量很大,结构设计者认为有必要对接头进行型式检验时,可要求对接头进行指定的试验(一般按日本建筑中心规范做弹性领域高应力重复拉伸试验).例如:某地的捷运工程和*50万伏送变电过江塔工程,工程甲方和设计部门均提出对接头性能(包括强度、韧性、刚度、滑动量)进行测试的要求,通过试验确认了施工中使用的挤压连接设备、材料和工艺参数符合要求.
