《钢管的基础知识.docx》由会员分享,可在线阅读,更多相关《钢管的基础知识.docx(9页珍藏版)》请在第壹文秘上搜索。

1、管子的直径可分为外径、内径、公称直径。管材为无绛钢管的管子的外径用字母D来表示,其后附加外直径的尺寸和壁厚,例如外径为108的无缝钢管,壁厚为5MM,用D108*5表示,塑料管也用外径表示,如De63,其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示,在设计图纸中一般采用公称直径来表示,公称直径是为了设计制造和维修的方便人为地规定的一种标准,也较公称通径,是管子(或者管件)的规格名称。管子的公称直径和其内径、外径都不相等,例如:公称直径为IoOMM的无缝钢管邮102*5、108*5等好几种,108为管子的外径,5表示管子的壁厚,因此,该钢管的内径为(108*5-5)=98MM,但是它不完全等

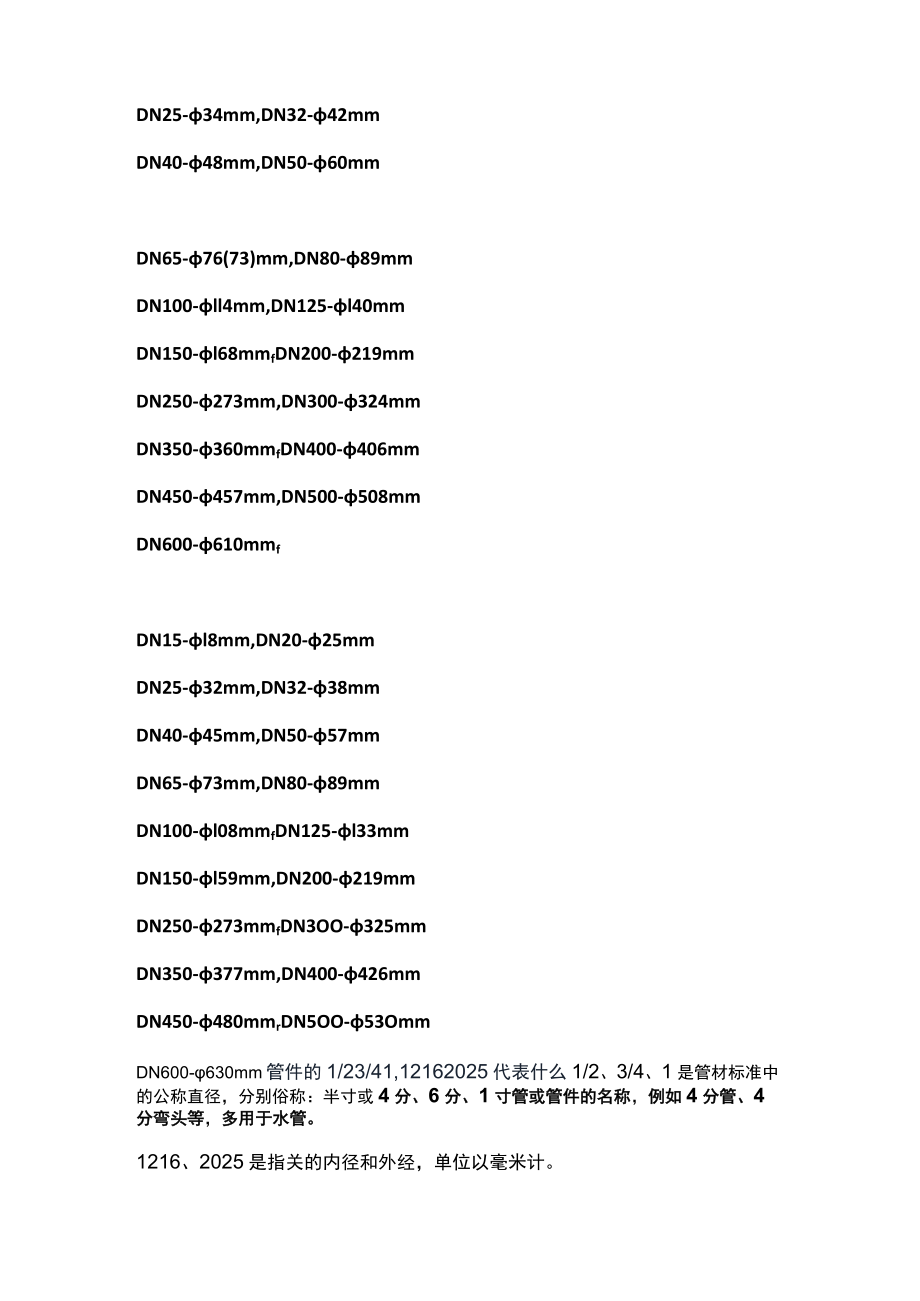

2、于钢管外径减两倍壁厚之差,也可以说,公称直径是接近于内径,但是又不等于内径的一种管子直径的规格名称,在设计图纸中所以要用公称直径,目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸,公称直径采用符号DN表示,如果在设计图纸中采用外径表示,也应该作出管道规格对照表,表明某种管道的公称直径,壁厚。管子系列标准压力管道设计及施工,首先考虑压力管道及其元件标准系列的选用。世界各国应用的标准体系虽然多,大体可分成两大类。压力管道标准见表Ie规格DN-公称直径-外径DN15-22mm,DN20-27mmDN25-34mm,DN32-42mmDN40-48mm,DN50-60mm

3、DN65-76(73)mm,DN80-89mmDN100-ll4mm,DN125-l40mmDN150-l68mmfDN200-219mmDN250-273mm,DN300-324mmDN350-360mmfDN400-406mmDN450-457mm,DN500-508mmDN600-610mmfDN15-l8mm,DN20-25mmDN25-32mm,DN32-38mmDN40-45mm,DN50-57mmDN65-73mm,DN80-89mmDN100-l08mmfDN125-l33mmDN150-l59mm,DN200-219mmDN250-273mmfDN3OO-325mmDN350

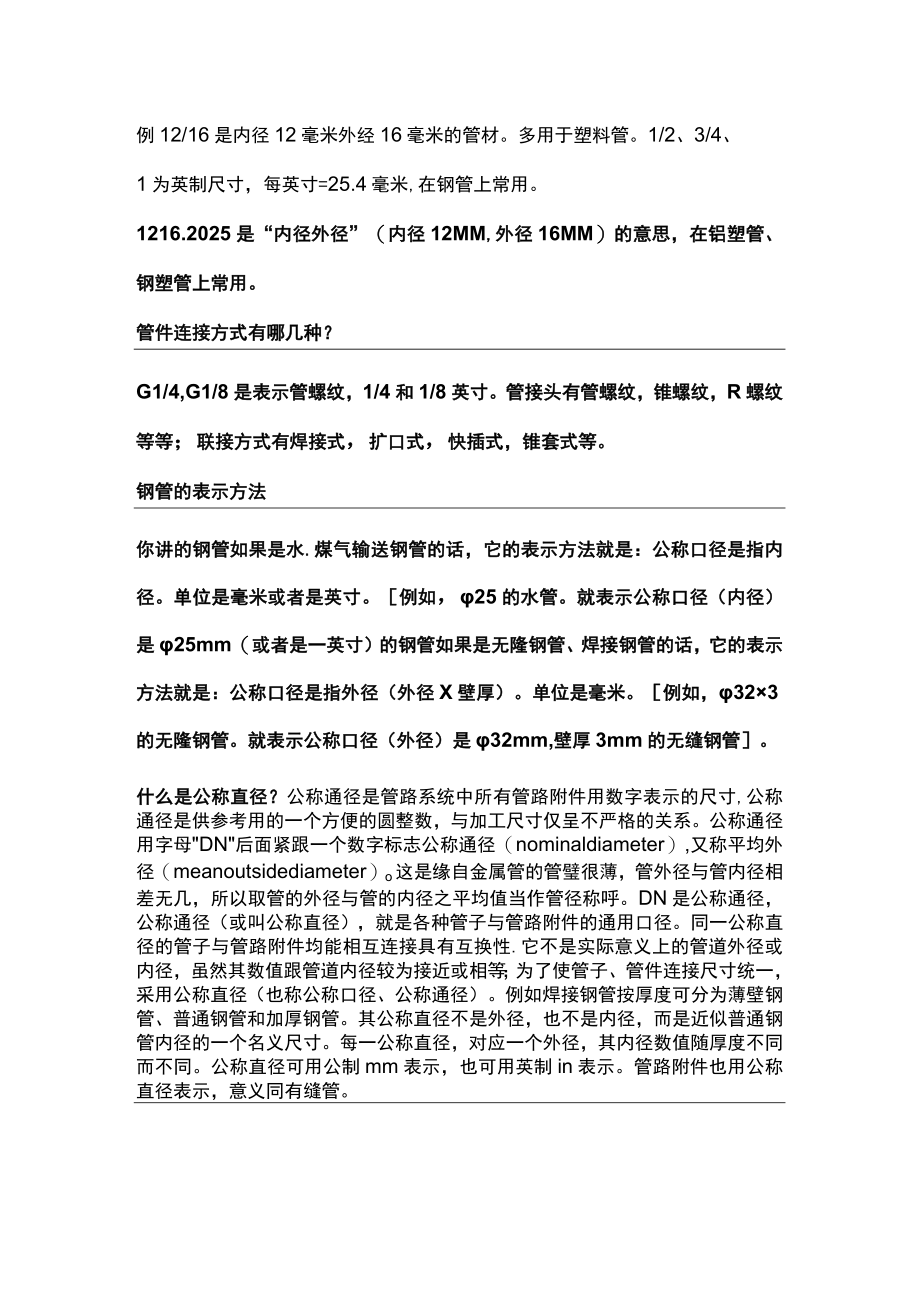

4、-377mm,DN400-426mmDN450-480mmrDN5OO-53OmmDN600-630mm管件的1/23/41,12162025代表什么1/2、3/4、1是管材标准中的公称直径,分别俗称:半寸或4分、6分、1寸管或管件的名称,例如4分管、4分弯头等,多用于水管。1216、2025是指关的内径和外经,单位以毫米计。例12/16是内径12毫米外经16毫米的管材。多用于塑料管。1/2、3/4、1为英制尺寸,每英寸=25.4毫米,在钢管上常用。1216.2025是“内径外径”(内径12MM,外径16MM)的意思,在铝塑管、钢塑管上常用。管件连接方式有哪几种?G1/4,G1/8是表示管螺纹

5、,1/4和1/8英寸。管接头有管螺纹,锥螺纹,R螺纹等等;联接方式有焊接式,扩口式,快插式,锥套式等。钢管的表示方法你讲的钢管如果是水.煤气输送钢管的话,它的表示方法就是:公称口径是指内径。单位是毫米或者是英寸。例如,25的水管。就表示公称口径(内径)是25mm(或者是一英寸)的钢管如果是无隆钢管、焊接钢管的话,它的表示方法就是:公称口径是指外径(外径X壁厚)。单位是毫米。例如,323的无隆钢管。就表示公称口径(外径)是32mm,壁厚3mm的无缝钢管。什么是公称直径?公称通径是管路系统中所有管路附件用数字表示的尺寸,公称通径是供参考用的一个方便的圆整数,与加工尺寸仅呈不严格的关系。公称通径用字

6、母DN后面紧跟一个数字标志公称通径(nominaldiameter),又称平均外径(meanoutsidediameter)o这是缘自金属管的管璧很薄,管外径与管内径相差无几,所以取管的外径与管的内径之平均值当作管径称呼。DN是公称通径,公称通径(或叫公称直径),就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接具有互换性.它不是实际意义上的管道外径或内径,虽然其数值跟管道内径较为接近或相等;为了使管子、管件连接尺寸统一,采用公称直径(也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径,也不是内径,而是近似普通钢管内径的一

7、个名义尺寸。每一公称直径,对应一个外径,其内径数值随厚度不同而不同。公称直径可用公制mm表示,也可用英制in表示。管路附件也用公称直径表示,意义同有缝管。钢材重量计算方法钢的密度为:7.85gcm3钢材理论重量计算钢材理论重量计算的计量单位为公斤(kg)。其基本公式为:W(重量,kg)=F(断面积mm2)xL(长度,m)p(密度fgcm3)1/1000各种钢材理论重量计算公式如下:名称(单位)计算公式符号意义计算举例圆钢盘条(kg/m)W=0.006165ddd=直径mm直径100mm的圆钢,求每m重量。每m重量=0.006165X1002=61.65kg螺纹钢(kg/m)W=0.00617d

8、dd=断面直径mm断面直径为12mm的螺纹钢,求每m重量。每m重量=0.00617122=0.89kg方钢(kg/m)W=0.00785aaa=边宽mm边宽20mm的方钢求每m重量。每m重量=000785202=3.14kg扁钢(kg/m)W=0.00785bdb=边宽mmd=厚mm边赛40mm,厚5mm的扁钢,求每m重量。每m重量=0.00785X405=1.57kg六角钢(kg/m)W=0.006798sss=对边距离mm对边距离50mm的六角钢,求每m重量。每m重量=0.006798X502=17kg八角钢(kg/m)W=0.0065sss=对边距离mm对边距离80mm的八角钢,求每m重

9、量。每m重量=0.0065X802=41.62kg等边角钢(kg/m)=0.00785d(2b-d)+0.215(R2-2r2)b=边宽d=边厚R=内弧半径r=端弧半径求20mm4mm等边角钢的每m重量。从冶金产品目录中查出4mm20mm等边角钢的R为3.5,r为1.2,则每m重量=0.007854(220-4)+0.215(3.52-21.22)=1.15kg不等边角钢(kg/m)W=0.00785d(B+b-d)+0.215(R2-2r2)B=长边宽b=短边宽d=边厚R=内弧半径r=端弧半径求30mm20mm4mm不等边角钢的每m重量。从冶金产品目录中查出3020x4不等边角钢的R为3.5

10、,r为1.2,则每m重量二0.007854(30+20-4)+0.215X(3.52-21.22)=1.46kg槽钢(kg/m)W=0.00785hd+2t(b-d)+0.349(R2-r2)h=高b=腿长d二腰厚t=平均腿厚R二内弧半径r=端弧半径求80mm43mm5mm的槽钢的每m重量。从冶金产品目录中查出该槽钢t为8,R为8J为4,则每m重量=0.00785805+2x8(43-5)+0.349(82-42)=8.04kg工字钢(kg/m)W=0.00785hd+2t(b-d)+0.615(R2-r2)h=高b=腿长d二腰厚t=平均腿厚R=内弧半径r=端弧半径求250mm118mm10m

11、m的工字钢每m重量。从金属材料手册中查出该工字钢t为13,R为10,r为5,则每m重量=0.0078525010+2X13(118-10)+0.615(102-52)=42.03kg钢板(kgm2)W=7.85dd=厚厚度4mm的钢板,求每r2重量。每m?重量=7.854=31.4kg钢管(包括无筵钢管及焊接钢管(kg/m)W=0.02466S(D-S)D=外径S=壁厚外径为60mm壁厚4mm的无缝钢管,求每m重量。每m重量=0.024664(60-4)=5.52kg什么是法兰?法兰是一种盘状零件,在管道工程中最为常见,法兰都是成对使用的。在管道工程中,法兰主要用于管道的连接。在需要连接的管道

12、,各种安装一片法兰盘,低压管道可以使用丝接法兰,4公斤以上压力的使用焊接法兰。两片法兰盘之间加上密封点,然后用螺栓紧固。不同压力的法兰有不同的厚度和使用不同的螺栓。水泵和阀门,在和管道连接时,这些器材设备的局部,也制成相对应的法兰形状,也称为法兰连接。凡是在两个平面在周边使用螺栓连接同时封闭的连接零件,一般都称为法兰,如通风管道的连接,这一类零件可以称为法兰类零件。但是这种连接只是一个设备的局部,如法兰和水泵的连接,就不好把水泵叫法兰类零件”。比较小型的如阀门等,可以叫法兰类零件。法兰法兰连接是管道施工的重要连接方式。法兰连接就是把两个管道、管件或器材,先各自固定在一个法兰盘上,两个法兰盘之间,加上法兰垫,用螺栓紧固在一起,完成了连接。有的管件和器材已经自带法兰盘,也是属于法兰连接。法兰分螺纹连接(丝接)法兰和焊接法兰。低压小直径有丝接法兰,高压和低压大直径都是使用焊接法兰,不同压力的法兰盘的厚度和连接螺栓直径和数量是不同的。根据压力的不同等级,法兰垫也有不同材料,从低压石棉垫、高压石棉垫到金属垫都有。法兰连接使用方便,能够承受较大的压力。在工业管道中,法兰连接的使用十分广泛。在家庭内,管道直径小,而且是低压,看不见法兰连接。如果在一个锅炉房或者生产现场,到处都是法兰连接的管道和、器材。
