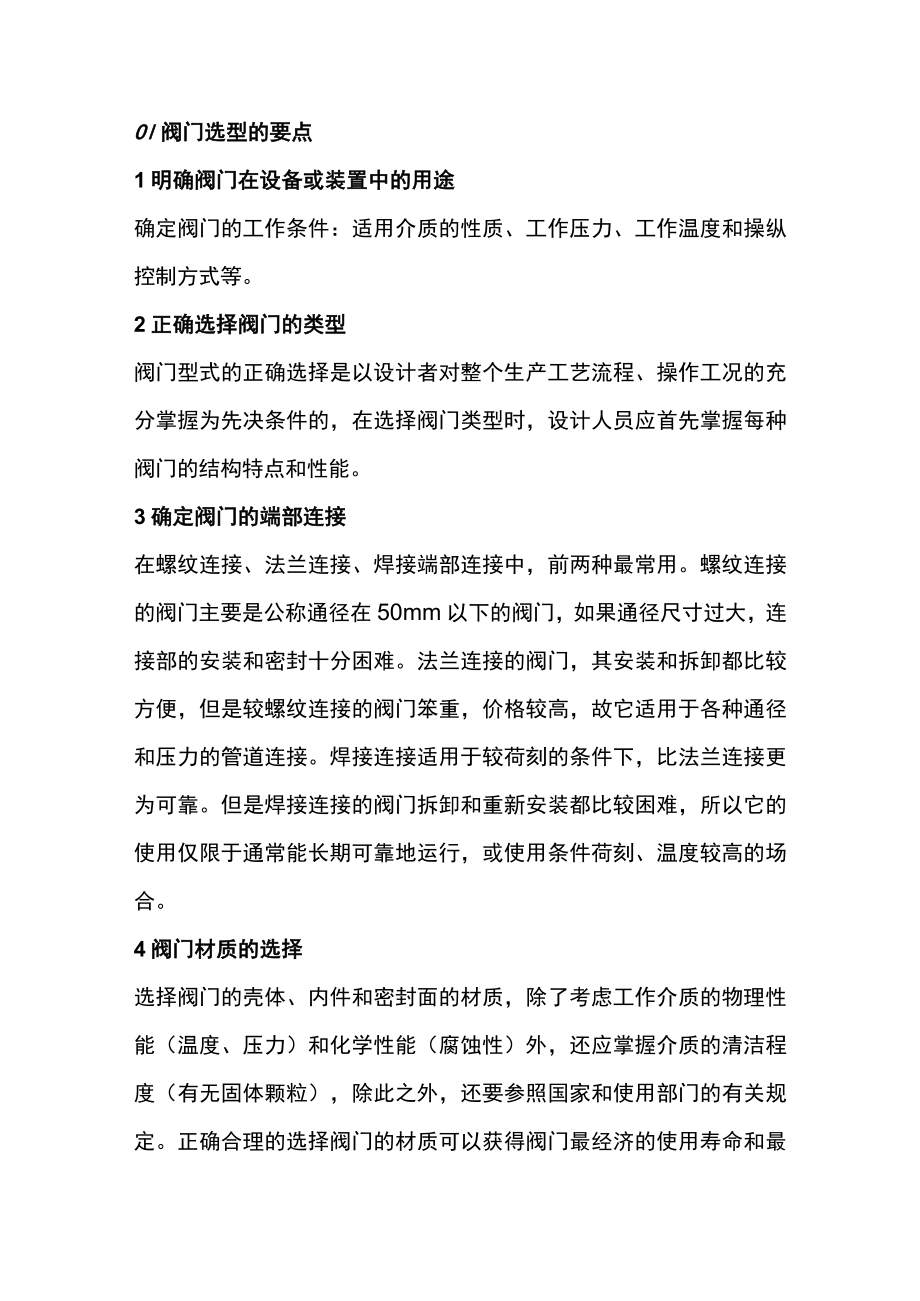

1、Ol阀门选型的要点1明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。2正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。3确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。焊接连接适用于较荷刻的条件下，比法兰连

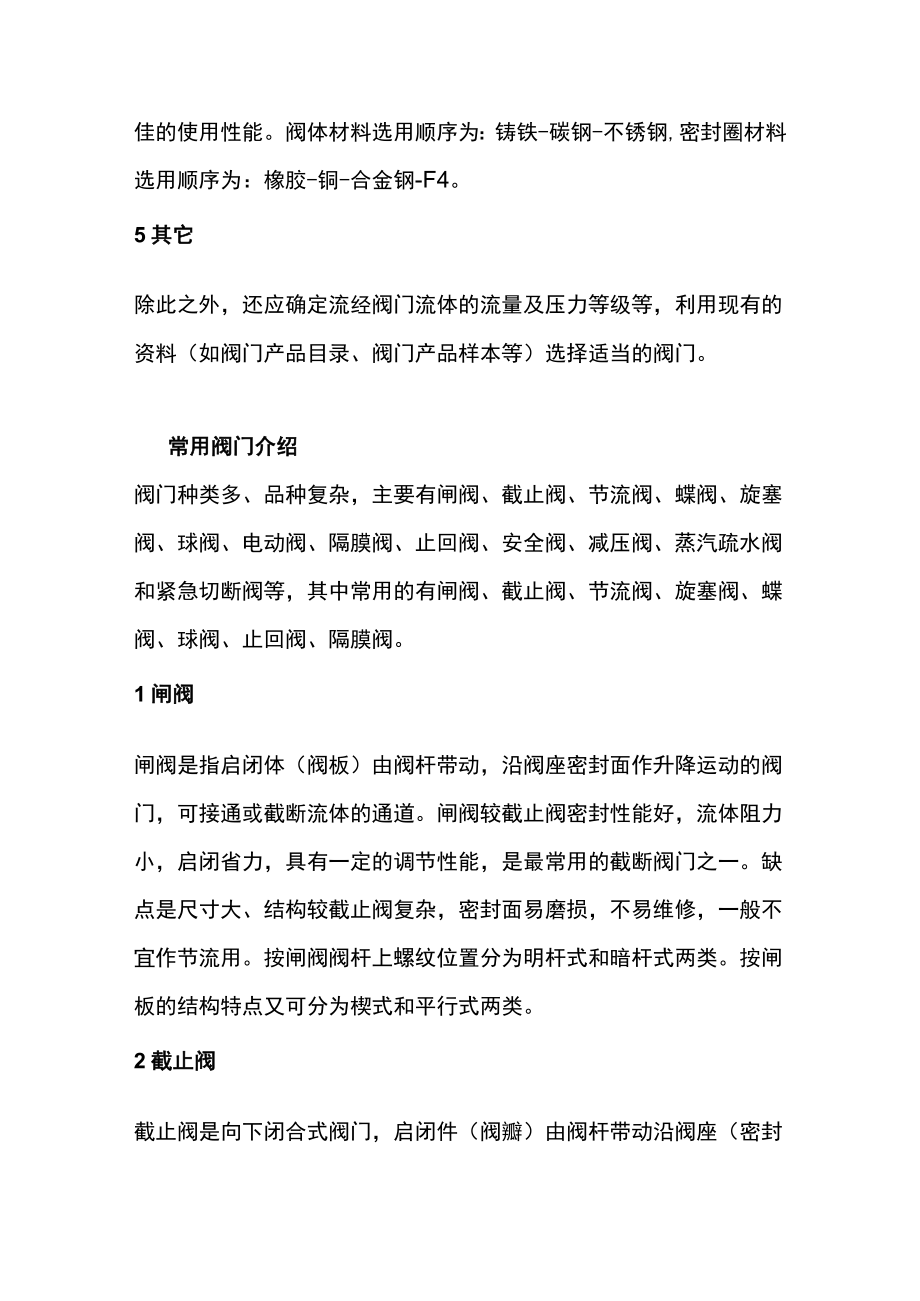

2、接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。4阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。阀体材料选用顺序为：铸铁-碳钢-不锈钢,密封圈材料选用顺序为：橡胶-铜-合金钢-F4。5其它除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀
3、门。常用阀门介绍阀门种类多、品种复杂，主要有闸阀、截止阀、节流阀、蝶阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等，其中常用的有闸阀、截止阀、节流阀、旋塞阀、蝶阀、球阀、止回阀、隔膜阀。1闸阀闸阀是指启闭体（阀板）由阀杆带动，沿阀座密封面作升降运动的阀门，可接通或截断流体的通道。闸阀较截止阀密封性能好，流体阻力小，启闭省力，具有一定的调节性能，是最常用的截断阀门之一。缺点是尺寸大、结构较截止阀复杂，密封面易磨损，不易维修，一般不宜作节流用。按闸阀阀杆上螺纹位置分为明杆式和暗杆式两类。按闸板的结构特点又可分为楔式和平行式两类。2截止阀截止阀是向下闭合式阀门，启

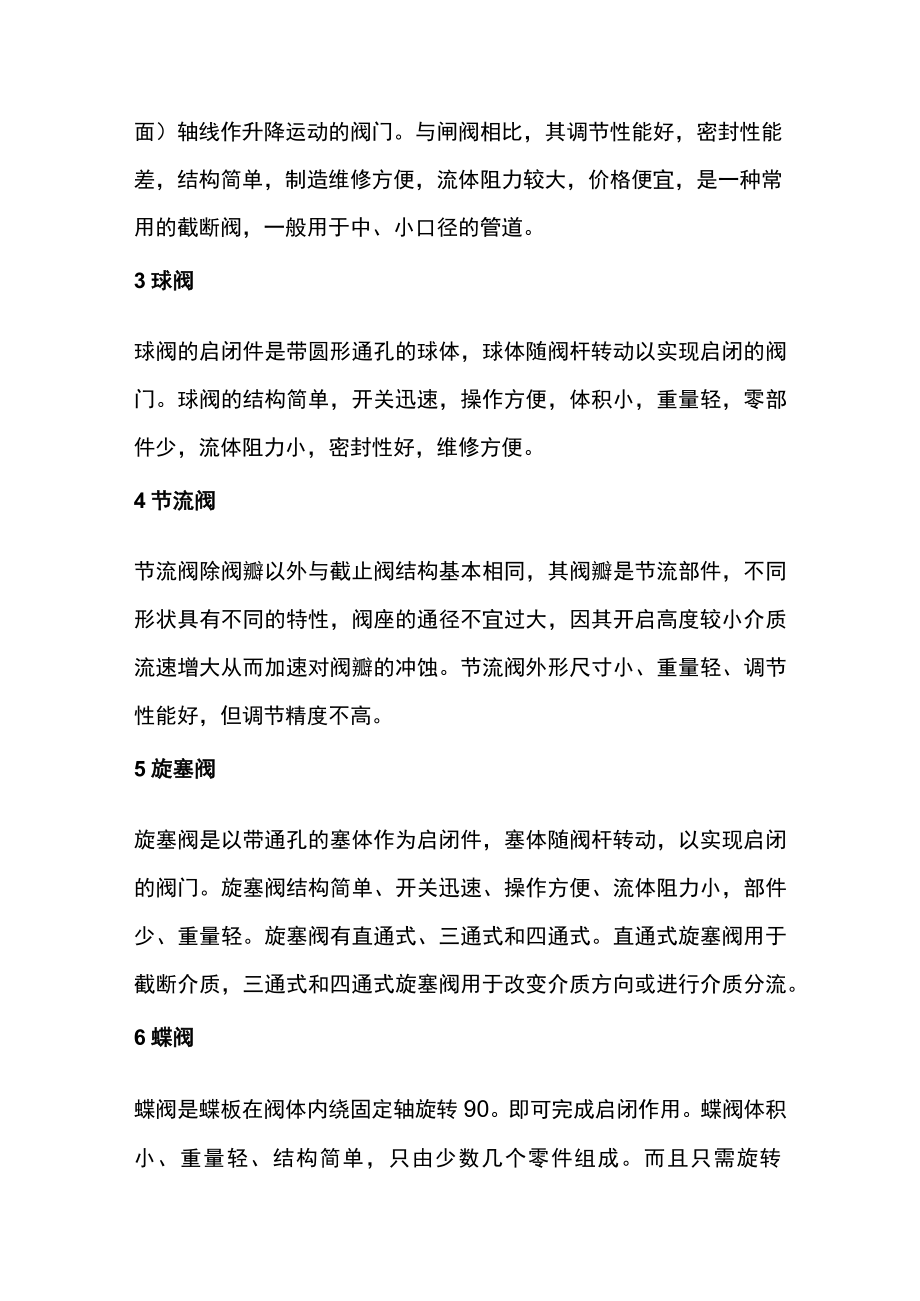

4、闭件（阀瓣）由阀杆带动沿阀座（密封面）轴线作升降运动的阀门。与闸阀相比，其调节性能好，密封性能差，结构简单，制造维修方便，流体阻力较大，价格便宜，是一种常用的截断阀，一般用于中、小口径的管道。3球阀球阀的启闭件是带圆形通孔的球体，球体随阀杆转动以实现启闭的阀门。球阀的结构简单，开关迅速，操作方便，体积小，重量轻，零部件少，流体阻力小，密封性好，维修方便。4节流阀节流阀除阀瓣以外与截止阀结构基本相同，其阀瓣是节流部件，不同形状具有不同的特性，阀座的通径不宜过大，因其开启高度较小介质流速增大从而加速对阀瓣的冲蚀。节流阀外形尺寸小、重量轻、调节性能好，但调节精度不高。5旋塞阀旋塞阀是以带通孔的塞体作
5、为启闭件，塞体随阀杆转动，以实现启闭的阀门。旋塞阀结构简单、开关迅速、操作方便、流体阻力小，部件少、重量轻。旋塞阀有直通式、三通式和四通式。直通式旋塞阀用于截断介质，三通式和四通式旋塞阀用于改变介质方向或进行介质分流。6蝶阀蝶阀是蝶板在阀体内绕固定轴旋转90。即可完成启闭作用。蝶阀体积小、重量轻、结构简单，只由少数几个零件组成。而且只需旋转90。;即可快速启闭，操作简单。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀分弹性软密封和金属硬密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边，密封性能好，
6、既可用于节流，又可用于中等真空管道和腐蚀性介质。采用金属密封的阀门一般较弹性密封的阀门寿命长，但很难做到完全密封，通常用于流量和压降变化大、要求节流性能好的场合。金属密封能适应于较高的工作温度，弹性密封则具有受温度限制的缺陷。7止回阀止回阀是能自动阻止流体倒流的阀门，止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下，自动关闭，以防止流体倒流。按结构形式分升降式止回阀和旋启式止回阀。升降式较旋启式密封性好,流体阻力大。对于泵吸入管的吸入口处，宜选用底阀，其作用是：开泵前灌注水使泵的入口管充满水；停泵后保持入口管和泵体充满水，
7、以备再次启动。底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动。8隔膜阀隔膜阀的启闭件是一块橡胶隔膜，夹于阀体与阀盖之间。隔膜中间突出部分固定在阀杆上，阀体内衬有橡胶，由于介质不进入阀盖内腔，因此阀杆无需填料箱。隔膜阀结构简单、密封性能好，便于维修，流体阻力小。隔膜阀分为堰式、直通式、直角式和直流式。常用阀门选型说明1闸阀的选型说明一般情况下，应首选闸阀。闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。对低温介质，应选用低温专用闸阀。2截止阀选型说明截止阀适用于对流体阻力要求不
8、严的管路上，即对压力损失考虑不大,以及高温、高压介质的管路或装置，适用于DN600mm）及结构长度要求短,以及需要进行流量调节及启闭要求快速的场合，一般用于温度80。&压力L0MPa的水、油品和压缩空气等介质；由于蝶阀相对于闸阀、球阀压力损失比较大，故蝶阀适用于压力损失要求不严的管路系统中。7止回阀选型说明止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。当40mm时，宜采用升降止回阀（仅允许安装在水平管道上）；当DN=50400mm时，宜采用旋启式升降止回阀（在水平和垂直管道上都可安装，如安装在垂直管道上，介质流向要由下而上）；当DN450mm时，宜采用缓冲型止回阀；当DN=I
9、OO400mm也可选用对夹式止回阀；旋启式止回阀可以做成很高的工作压力，PN可以达到42MPa,根据壳体及密封件的材质不同可适用于任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品等。介质工作温度范围在-196800C之间。8隔膜阀选型说明隔膜阀适用于工作温度小于200,压力小于LOMPa的油品、水、酸性介质和含悬浮物的介质，不适用于有机溶剂和强氧化剂介质；研磨颗粒性介质宜选堰式隔膜阀，选用堰式隔膜阀要参照它的流量特性表；粘性流体、水泥浆以及沉淀性介质宜选用直通式隔膜阀；除特定要求膈膜阀不宜用于真空管路和真空设备上。04各种阀门试压方法一般情况下，工业阀门在使用时不做
10、强度试验，但修补过后阀体和阀盖或腐蚀损伤的阀体和阀盖应做强度试验。对于安全阀，其整定压和回座压力及其他试验应符合其说明书和有关规程的规定。阀门安装之彰应作强度和密封性试验。低压阀门抽查20%,如不合格应100%的检查;中、高压阀门应IO0%的检查。阀门试压常用的介质有水、油、空气、蒸汽、氮气等，各类工业阀门含气动阀门的试压方法如下：1球阀的试压方法气动球阀的强度试验应在球体半开状态下进行。浮动式球阀密封性试验：将阀处于半开状态，一端引入试验介质，另一端封闭；将球体转动几次，阀门处于关闭状态时打开封闭端检查，同时检查填料和垫片处密封性能，不得有渗漏现象。然后从另一端引入试验介质，重复上述试验。固
11、定式球阀密封性试验：在试验前将球体空载转动几次，固定式球阀处于关闭状态，从一端引人试验介质至规定值；用压力表检查引入端密封性能，使用压力表精度0.51级，量程为试验压力的1.5倍。在规定时问内，没有降压现象为合格；再从另一端引入试验介质，重复上述试验。然后，将阀门处于半开状态，两端封闭，内腔充满介质，在试验压力下检查填料和垫片处，不得有渗漏。三通球阀应在各个位置上进行密封性试验。2止回阀的试压方法止回阀试验状态:升降式止回阀阀瓣轴线处于与水平垂直的位置；旋启式止回阀通道轴线和阀瓣轴线处于与水平线近似平行的位置。强度试验时，从进口端引入试验介质至规定值，另一端封闭，看阀体和阀盖无渗漏为合格。密封
12、性试验从出口端引入试验介质，在进口端检查密封面处，填料和垫片处无渗漏为合格。3减压阀的试压方法减压阀的强度试验一般以单件试验后组装，亦可组装后试验。强度试验持续时间：DN150mm的大于3mino波纹管与组件焊接后,应用减压阀后最高压力的1.5倍、用空气进行强度试验。密封性试验时按实际工作介质进行。用空气或水试验时，以公称压力的11倍进行试验；用蒸汽试验时，以工作温度下允许的最高工作压力进行。进口压力与出口压力之差要求不小于0.2MPao试验方法为：进口压力调定后，逐渐调节该阀的调节螺钉，使出口压力在最大与最小值范围内能灵敏地、连续地变化，不得有停滞、卡阻现象。对蒸汽减压阀，当进口压力调走后，
13、关闭阀后截断阀，出口压力为最高和最低值，在2min内，其出口压力的升值应符合表4.17622中规定，同时，阀后管道容积符合表4.18中规定为合格对水、空气减压阀，当进口压力调定后,出口压力为零时，关闭减压阀进行密封性试验，在2min内无泄漏为合格。4蝶阀的试压方法气动蝶阀的强度试验与截止阀一样。蝶阀的密封性能试验应从介质流人端引入试验介质，蝶板应开启，另一端封闭，注入压力至规定值；检查填料和其他密封处无渗漏后，关闭蝶板，打开另一端，检查蝶板密封处无渗漏为合格。作为调节流量用的蝶阀可不做密封性能试验。5旋塞阀的试压方法旋塞阀进行强度试验时，介质从一端引入，封闭其余通路，将塞子依次旋转到全开的各工作位置进行试验，阀体未发现渗漏为合格。密封性试验时，直通式旋塞应保持腔内与通路压力相等，将塞子旋转到关闭位置，从另一端进行检查，然后将塞子旋转180重复上述试验；三通式或四通式旋塞阀应保持腔内与通路一端压力相等，将塞子依次旋转到关闭位置，压力从直角端引入，从其他端同时进行检查。旋塞阀试验前允许在密封面上涂一层非酸性稀润滑油，在规定时间内未发现渗漏和扩大的水滴为合格。旋塞阀试验时间可短一些，一般按公称通径规定为3min。煤气用的旋塞阀应以1.25倍工作压力进行空气密封性试验。6隔膜阀
