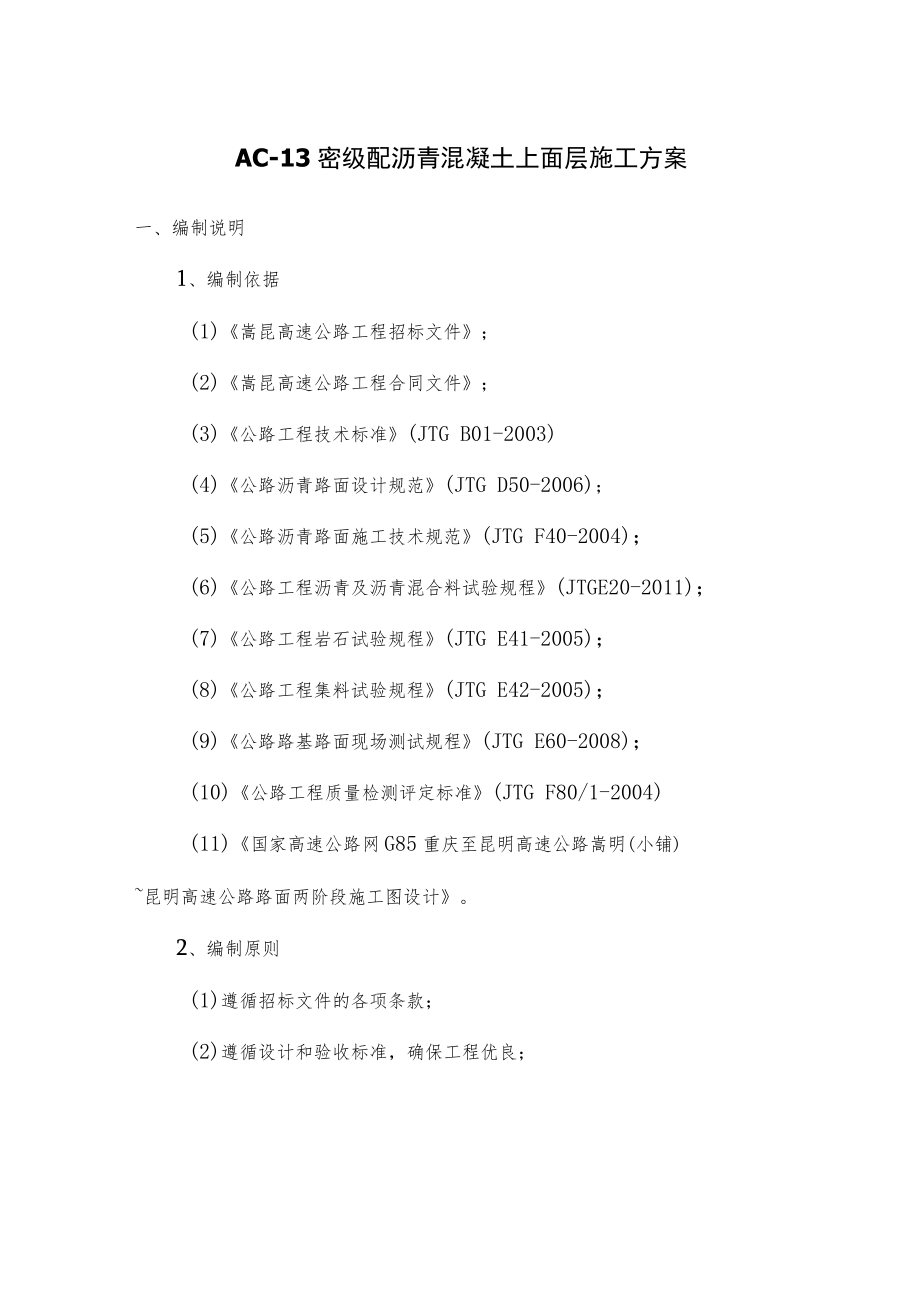

1、AC-13密级配沥青混凝土上面层施工方案一、编制说明1、编制依据(1)嵩昆高速公路工程招标文件；(2)嵩昆高速公路工程合同文件；(3)公路工程技术标准(JTG B01-2003)(4)公路沥青路面设计规范(JTG D50-2006)；(5)公路沥青路面施工技术规范(JTG F40-2004)；(6)公路工程沥青及沥青混合料试验规程(JTGE20-2011)；(7)公路工程岩石试验规程(JTG E41-2005)；(8)公路工程集料试验规程(JTG E42-2005)；(9)公路路基路面现场测试规程(JTG E60-2008)；(10)公路工程质量检测评定标准(JTG F80/1-2004)(1

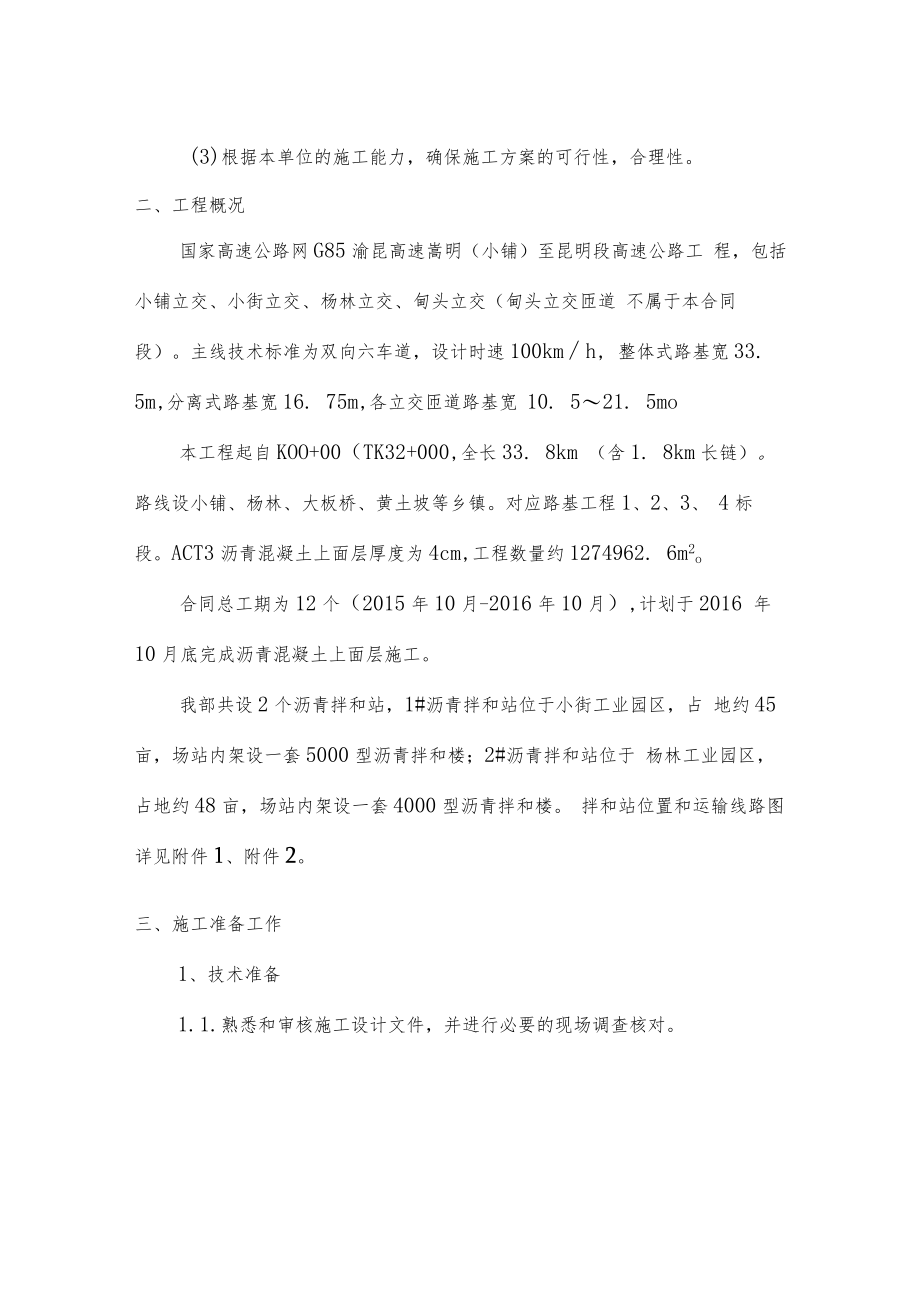

2、1)国家高速公路网G85重庆至昆明高速公路嵩明(小铺)昆明高速公路路面两阶段施工图设计。2、编制原则(1)遵循招标文件的各项条款；(2)遵循设计和验收标准，确保工程优良；(3)根据本单位的施工能力，确保施工方案的可行性，合理性。二、工程概况国家高速公路网G85渝昆高速嵩明（小铺）至昆明段高速公路工 程，包括小铺立交、小街立交、杨林立交、甸头立交（甸头立交匝道 不属于本合同段）。主线技术标准为双向六车道，设计时速100kmh, 整体式路基宽33. 5m,分离式路基宽16. 75m,各立交匝道路基宽 10. 521. 5mo本工程起自KOO+00（TK32+000,全长33. 8km （含1. 8

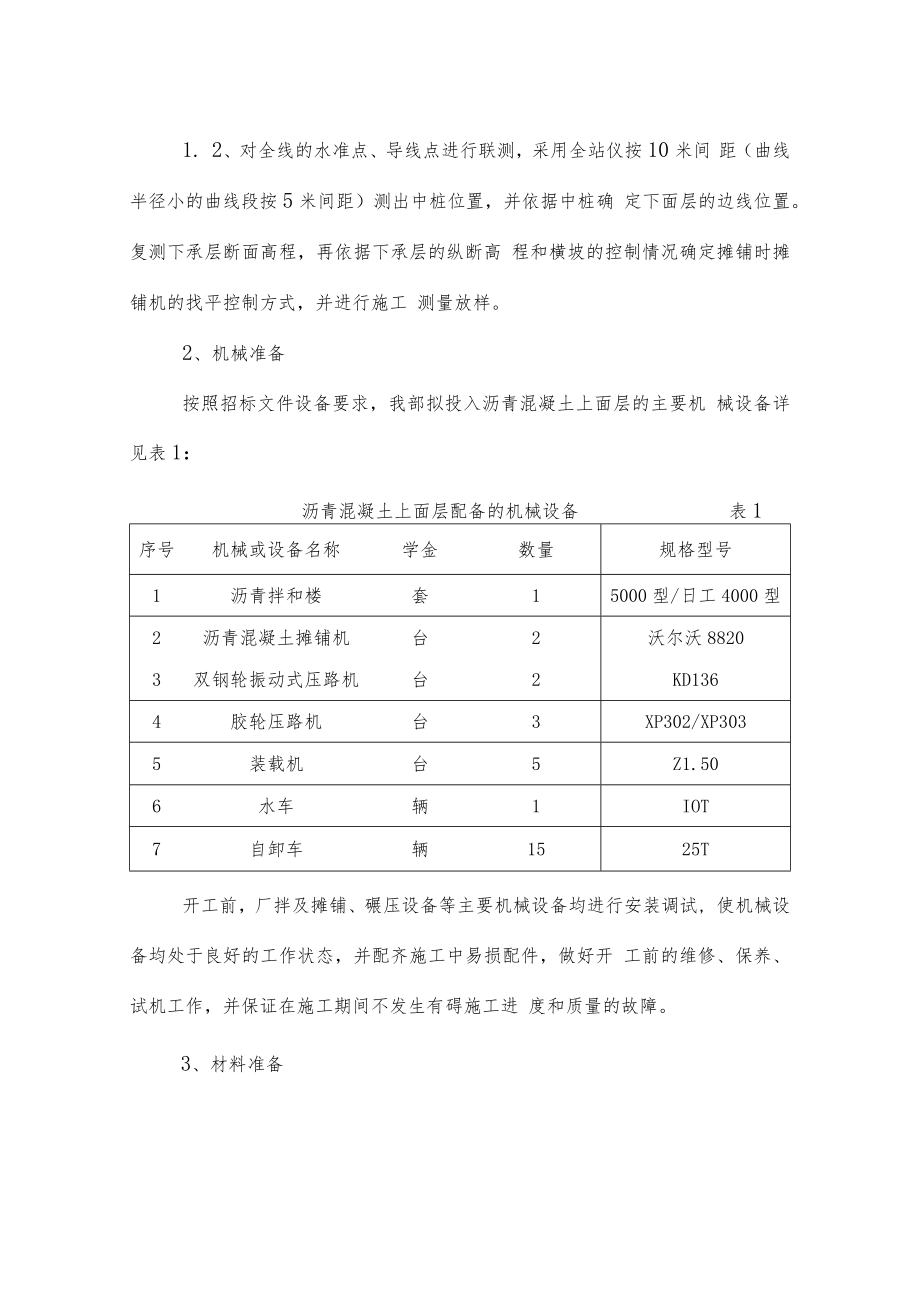

3、km长链）。 路线设小铺、杨林、大板桥、黄土坡等乡镇。对应路基工程1、2、3、 4标段。ACT3沥青混凝土上面层厚度为4cm,工程数量约1274962. 6m2o合同总工期为12个（2015年10月-2016年10月）,计划于2016 年10月底完成沥青混凝土上面层施工。我部共设2个沥青拌和站，1#沥青拌和站位于小街工业园区，占 地约45亩，场站内架设一套5000型沥青拌和楼；2#沥青拌和站位于 杨林工业园区，占地约48亩，场站内架设一套4000型沥青拌和楼。 拌和站位置和运输线路图详见附件1、附件2。三、施工准备工作1、技术准备1.1.熟悉和审核施工设计文件，并进行必要的现场调查核对。1.
4、2、对全线的水准点、导线点进行联测，采用全站仪按10米间 距（曲线半径小的曲线段按5米间距）测出中桩位置，并依据中桩确 定下面层的边线位置。复测下承层断面高程，再依据下承层的纵断高 程和横坡的控制情况确定摊铺时摊铺机的找平控制方式，并进行施工 测量放样。2、机械准备按照招标文件设备要求，我部拟投入沥青混凝土上面层的主要机 械设备详见表1：沥青混凝土上面层配备的机械设备表1序号机械或设备名称学金数量规格型号1沥青拌和楼套15000型/日工4000型2沥青混凝土摊铺机台2沃尔沃88203双钢轮振动式压路机台2KD1364胶轮压路机台3XP302/XP3035装载机台5Z1.506水车辆1IOT7自
5、卸车辆1525T开工前，厂拌及摊铺、碾压设备等主要机械设备均进行安装调试, 使机械设备均处于良好的工作状态，并配齐施工中易损配件，做好开 工前的维修、保养、试机工作，并保证在施工期间不发生有碍施工进 度和质量的故障。3、材料准备3.1、 沥青沥青混凝土上面层采用SBS (I-D)改性石油沥青，其中质量变化要求不大于0.6%,技术要求见下表：SBS (I-D)改性石油沥青技术要求检测项目单位质量要求试验方法针入度(25C, 100g, 5s)0. Imm40 60T0604针入度指数PI,不小于0T0604延度(5cmmin,5oC),不小于Cm20T0605软化点,不小于60T0606动力粘度
6、135七，不大于Pa s3T0625闪点，不小于230T0611溶解度，不小于%99T0607弹性恢复25七，不小于%75T0662贮存稳定性离析，48h软化点差，不大于2.5T0661TFOT (或RTFoT)后残留物质量变化，不大于%0.6T0610针入度比25,不小于%65T0604延度5,不小于cm15T0605制造改性沥青的基质沥青与改性剂有良好的配伍性，其质量符合 道路石油沥青的技术要求。供应商在提供改性沥青的质量报告时还须 提供基质沥青质量检验报告和沥青样品。改性沥青到达现场后存贮在 改性沥青罐中，改性沥青罐中加设搅拌设备并进行搅拌，使用前搅拌 均匀。在施工过程中定期取样检验产品
7、质量，发现离析等质量不符合 要求的改沥青不得使用。3.2、 集料集料进场前，从料场取料检测，合格后方可进场，进场的集料按 照规范要求进行检测，其技术指标必须满足公路沥青路面施工技术 规范(JTGF40-2004)要求。集料须堆放在清洁、干燥、地基稳实、 排水良好、有硬化铺面的场地上，场内道路做好硬化处理，排水设施 完善，严禁泥土等杂物污染集料。不同规格的集料须分隔堆放。3.2.1、 粗集料粗集料选用坚硬、耐磨、清洁、不含风化颗粒、抗冲击性好近立 方体玄武岩、辉绿岩。沥青混合料用粗集料质量技术要求指标单位高速公路试验方法表面层其他层次石料压碎值不大于%2628T0316洛杉矶磨耗损失不大于%28
8、30T0317表观相对密度(tm3)不小于tm32.62.5T0304吸水率不大于%23T0304对沥青的粘附性不小于级54 (掺抗剥离剂后应不小于5)坚固性不大于%1212T0314针片状颗粒含量(混合料)，不大于%1518T0312其中粒径9. 5mm不大于%1215T0312其中粒径9. 5mm不大于%1820T0312水洗法0. 075mm颗含量不大于%11T0310软石含量不大于%35T0320上面层石料磨光值不小于PBN42T03213.2.2、 2.2,细集料沥青路面的细集料包括天然砂、机制砂、石屑。细集料必须由具 有生产许可证的采石场、采砂场生产。细集料应洁净、干燥、无风化、无
9、杂质，并有适当的颗粒级配， 其质量应符合下表的规定。细集料的洁净程度，天然砂以小于O. 75mm 含量的百分数表示，石屑和机制砂以砂当量（适用于04. 75InI）或 亚甲蓝值（适用于02. 36mm或01. 5mm）表示。沥青混合料细集料的质量技术要求项目单位技术指标试验方法表观相对密度tm322.5T0328坚固性（0. 3mm部分）%212T0340含泥量（小于0. 075mm的含量）%W3T0333砂当量%260T0334亚甲蓝值g/kg25T0346棱角性（流动时间）S230T03453.2.3、 填料采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到 的矿粉，原石料中的泥土杂质
10、需除净。沥青混合料用矿粉质量技术要求项目单位规范值试验规范表观密度tm322.5T0352-2000亲水系数-1T0353-2000外观-无团粒结块塑性指数%4T0354-2000含水量%1T0354-2000加热安定性-实测记录T0355-2000粒度范围0. 6mm%100T0351-20000. 15mm%901000. 075mm%751004、人员准备按施工需求配齐技术人员、管理人员、机械操控人员及施工辅助 人员。关键岗位人员需经专门培训，机械操控人员实行持证上岗。5、作业条件5.1、 沥青混凝土上面层施工前对下承层质量进行验收，下承层 的质量必须满足相应标准要求，按规定已进行粘层的
11、施工并满足要求。 对下承层浮动集料及污染部位进行清扫、清洗或除尘处理。5.2、 施工前对施工机具进行全面检查、调试，对拌和楼的计量 装置进行计量标定、摊铺机的自动找平装置、各项作业控制参数的选 择与调整；运输车防黏措施及保温措施效。5.3、 拌和场场地硬化处理，各种规格的材料分开堆放(搭建隔墙 有效)，不得混杂；细集料料仓搭设彩大棚，矿粉采用罐装。5.4、 开工前须备足10天的施工生产所用材料，并在施工中陆续 进料。5.5、 运料车和工地应备有防雨设施，并做好基层、路肩排水。5.6、 摊铺现场、沥青拌和站、及气象台站之间，应具有效的联 系手段。沥青混合料施工的最低气温不得低于10,摊铺温度需满
12、 足公路沥青路面施工技术规范(JTG F40-2004)表5. 6. 6的要求， 雨天或雨后下承层潮湿状态下严禁施工。六、施工工艺及流程6.1、施工作业流程图终压检测碾压终了温度质量检查及验收6. 2、混合料的拌和1.1.1、 拌和设备边宁荷夫5000型间歇式沥青拌楼，生产能力350th0具备完好 的二级除尘装置，具有适时检测、自动处理、显示和打印数据的计算 机设备。1.1.2、 拌和温度控制温度控制是沥青混合料拌和控制的关键，温度偏低则不容易压实, 无法保证压实度；温度过高，沥青易老化。AC-13C沥青混合料出料 温度根据沥青黏温曲线确定，根据路面压实机械组合、天气情况及压 实度控制指标适当
13、调整拌和温度，一般控制在170-185。C之间，其集 料温度和沥青温度可根据出料温度进行控制，集料温度一般控制在 185-195oC,沥青温度一般控制在165-170（。每盘沥青混合料温度 超过195。C时予以废弃。拌和过程中设专人经常测量拌和料温度，发现问题及时解决，同 时要目测混合料，混合料冒出黄烟或浓烟是温度过高，冒出白烟是温 度过低，一般以观察到少量蓝烟为宜。1.1.3、 拌和时间控制拌和时间根据拌和产量、天气情况、集料的含水率以及集料与沥 青的裹覆情况确定，干拌时间不少于510s,混合料的每盘生产周 期不少于50so1.1.4、 拌和要求混合料拌和要均匀，颜色一致，无结团、无花白料现
