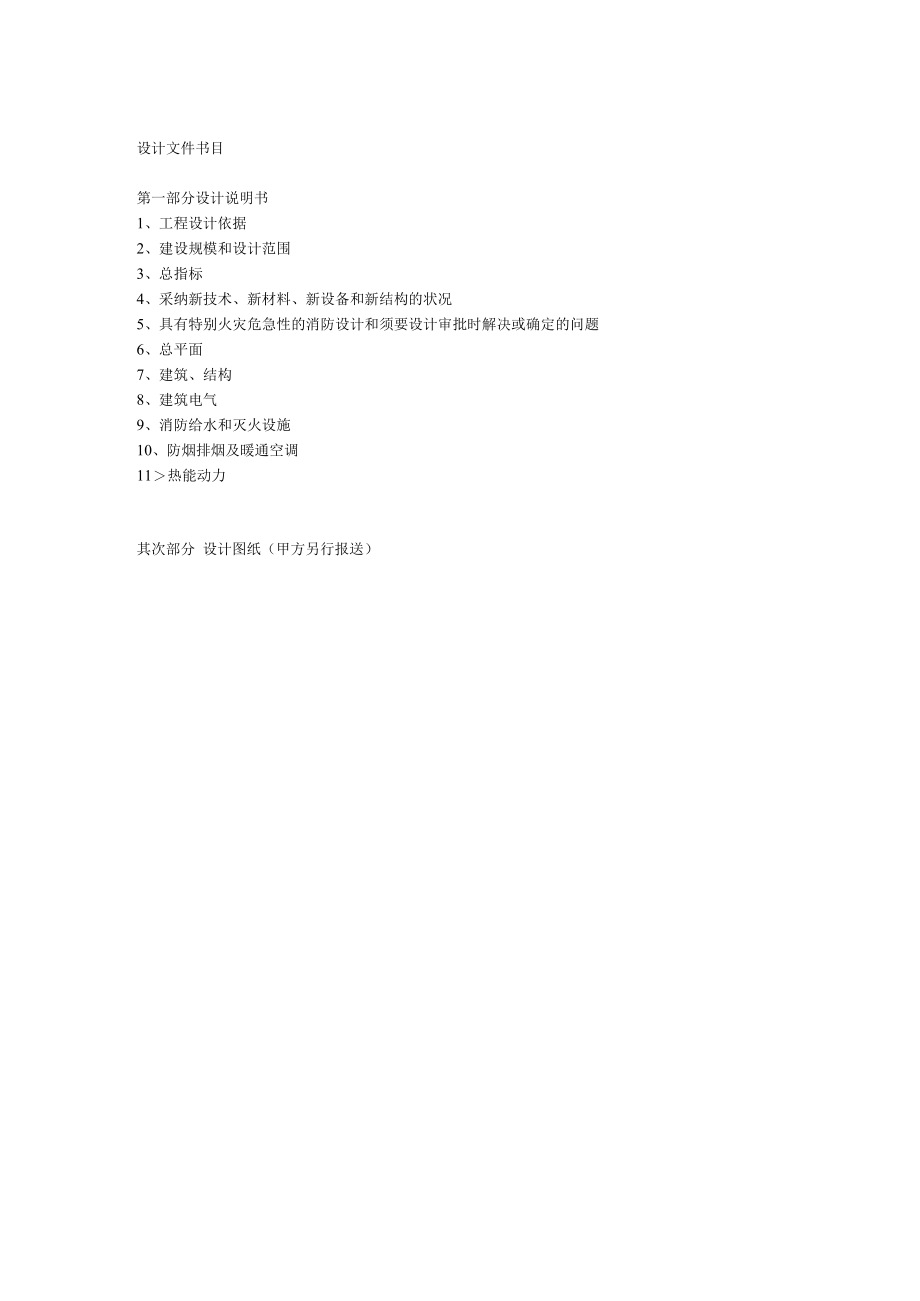

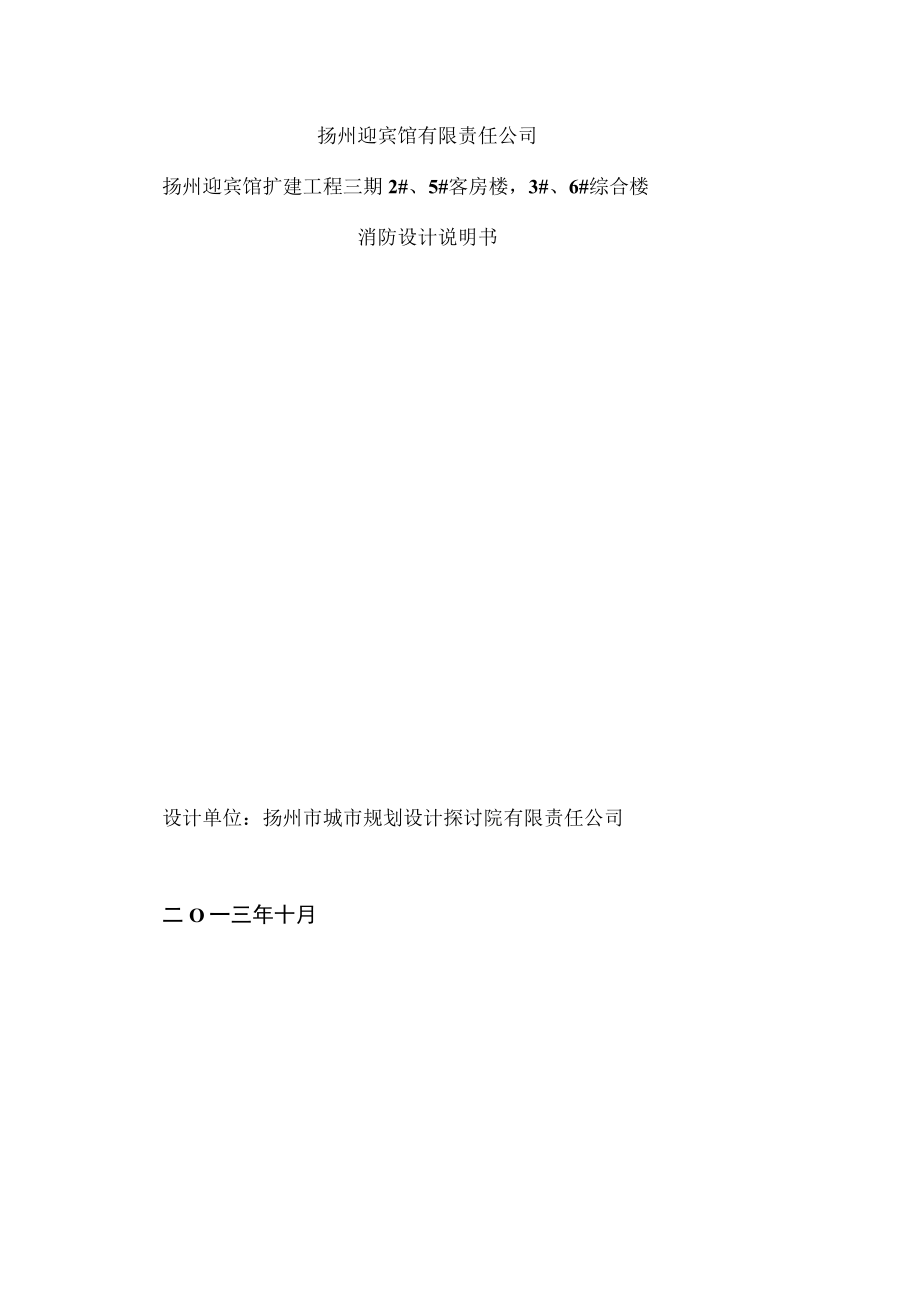

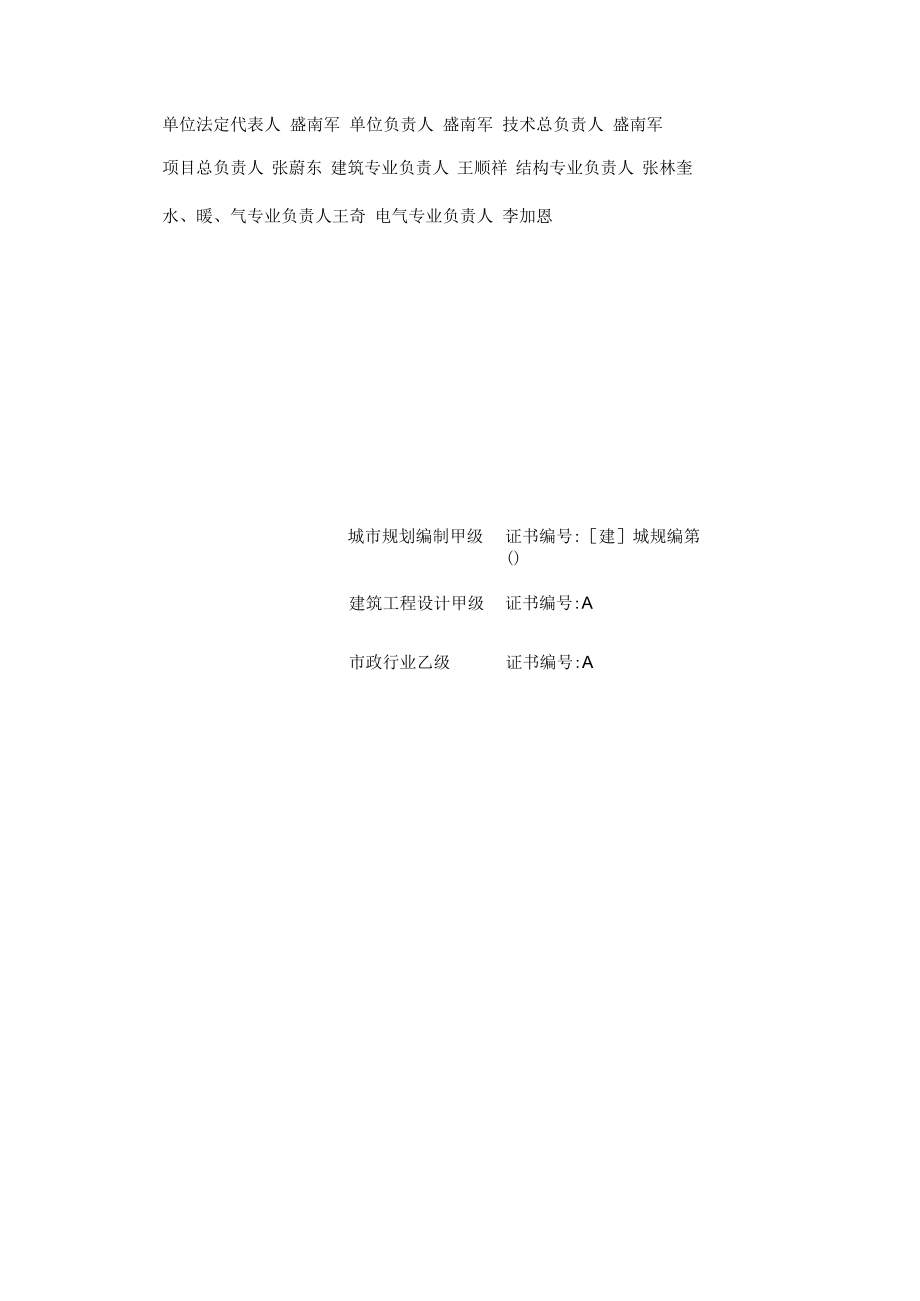

1、扬州迎宾馆有限责任公司扬州迎宾馆扩建工程三期2#、5#客房楼，3#、6#综合楼消防设计说明书设计单位：扬州市城市规划设计探讨院有限责任公司二O一三年十月单位法定代表人 盛南军 单位负责人 盛南军 技术总负责人 盛南军项目总负责人 张蔚东 建筑专业负责人 王顺祥 结构专业负责人 张林奎 水、暖、气专业负责人王奇 电气专业负责人 李加恩城市规划编制甲级证书编号:建城规编第()建筑工程设计甲级证书编号:A市政行业乙级证书编号:A设计文件书目第一部分设计说明书1、工程设计依据2、建设规模和设计范围3、总指标4、采纳新技术、新材料、新设备和新结构的状况5、具有特别火灾危急性的消防设计和须要设计审批时解决
2、或确定的问题6、总平面7、建筑、结构8、建筑电气9、消防给水和灭火设施10、防烟排烟及暖通空调11热能动力其次部分 设计图纸（甲方另行报送）设计说明书工程设计依据1、扬州市城市规划局就该地块规划总平面图的批复2、江苏省城市规划技术管理规定2004年版3、民用建筑设计通则(GB50352-2005)4、关于加强市区城市规划技术管理的看法(扬府发【2003】75号)5、建筑灭火器配置设计规范(GB 50140-2005)6、商店建筑设计规范JGJ 48-887、商店建筑设计防火规范DGJ32/J 67-20088、电影院建筑设计规范JGJ 58-20089、建筑设计防火规范GB 50016-200
3、610、公共建筑节能设计标准DGJ32/96-201011、汽车库建筑设计规范JGJ100-9812、汽车库、修车库、停车场设计防火规范GB50067-9713、旅馆建筑设计规范JGJ 62-9014、无障碍设计规范GB50763-2012建设规模和设计范围：建设规模：5790.48 m1.o设计范围：扬州迎宾馆扩建工程三期2#、5#客房楼，3#、6#综合楼规划用地面积5.79ha总建筑面积58221 m,（三期盼建 48521 m1）计算容积率建筑面积40901 Of （三期盼建 33292 m2）容积率0.70建筑密度27.56%绿地率46.2%小汽车停车位537辆地上211辆地下326辆
4、规划总指标采纳新技术、新材料、新设备和新结构的状况：主体外墙材料采纳200厚B06蒸压轻质砂加气混凝土砌块，内隔墙为200或100厚A3. 5级(B06)蒸压粉煤灰加气混凝土砌块。具有特别火灾危急性的消防设计和须要设计审批时解决或确定的问题：本项目无总平面、区位扬州迎宾馆内。、场地现状基地现状内为平地。(3)、功能分区规划综合考虑与周边现有建筑的协调关系以及路网结构，场地中间为中心花园，2#, 5#, 6#楼位于中心花园南侧，面临规划路，3#楼位于中心花园东侧，面临瘦西湖路。、竖向布置现状用地地形改变较小，地势平坦。规划考虑设计正负零相当于1985年国家高程10.400米。(5)、道路系统、出
5、入口：设置在基地南侧规划道路上及瘦西湖路上。、道路尺寸：考虑道路运用效率及临时停车，基地内设置主干路7米，次干路4米。南侧规划道路8米、停车数量：整个迎宾馆停车位结合道路布置，共支配停车位537辆，其中地上211辆， 地下326辆。(6)、防火要求相邻建筑之间的距离满意规范要求的距离。基地内道路通畅，消防车可顺当到达每幢楼 前。3#、6#楼设置环形消防车道。建筑、结构:楼号层数 层高建筑总高结构选形面积建筑防火类别耐级2#二 3.9M8.25M框架结构559.25 ItfA类火灾地上二级3#地下一层+地上四层5. IM (4.0M) 18.30M框架结构32901.44 maA类火地卜一级地上
6、啜5#地下一层+地上三层3.9M12.15M框架结构4280.63 m,地下6#地卜一层+地上四层4.5M17.80M框架结构10780.07 m4A类火灾地下T地J二吸2#客房楼：2#客房楼运用性质为多层旅馆，一至二层均为客房区及其配套用房。本工程消防车可以 到达,与相邻建筑之间距离均不小于规范要求的最小距离。2#楼消防限制室在迎宾馆区域内 统一考虑。一、二层共设一个防火分区，防火分区面积满意规范要求。一层设一个平安出口， 每层设置一个放开楼梯间，楼梯间采纳自然采光和自然通风。每层的建筑面积均小于500 平米，全部疏散楼梯的疏散距离及宽度满意规范要求。石材幕墙与每层楼板、隔墙处的缝隙 处采纳
7、防火岩棉封堵。建筑耐火等级为二级。建筑构件的构造及燃烧性能、耐火极限均按规范标准执行。不论有无吊顶，隔墙均砌 至梁或板底；管道井每层在楼板处采纳与楼板同厚同标号混凝土封闭；管道井与相邻房间、 走道向连通的空隙须用防火材料嵌实。按建筑设计防火规范设置消防系统；按建筑灭 火器配置设计规范GB50140-2005配置灭火器，按中重危急级火灾设计。主体外墙材料采纳200厚B06蒸压轻质砂加气混凝土砌块，燃烧性能为A级，外墙部 位采纳挤塑聚苯板(BI级阻燃型)，燃烧性能为B1.级，在每个楼层梁处采纳300高与保温层 同厚的矿棉保温板做防火隔离带。屋面保温材料的燃烧性能为A级的岩棉保温板。屋顶可 燃防水层
8、均采纳50厚细石混凝土覆盖。3#综合楼：5#客房楼：5#客房楼运用性质地下室为汽车库，地上为多层旅馆，一至三层5-1#楼与5-2#楼均为 客房区及其配套用房。本工程消防车可以到达,与相邻建筑之间距离均不小于规范要求的最 小距离. 5#楼消防限制室在迎宾馆区域内统一考虑。地下层为汽车库，设置自动喷水灭火系 统，设一个防火分区，防火分区面积小于2000平米。地上部分5-1#楼与5-2#楼分别为一个 防火分区,每个防火分区面积满意规范要求。本工程地下室防火分区设置有二个平安出口（楼 梯），地下室楼梯间与上部共用，在首层采纳耐火极限大于2.0h的隔墙及乙级防火门与其他 部位隔开。地上部分5-1#楼与5
9、-2#楼一层各设两个平安出口，每层设置一个封闭楼梯间， 5-1#楼与5-2#地上每层的面积均小于500平米，全部疏散楼梯的疏散距离及宽度满意规范要 求。建筑耐火等级为地下一级，地上二级。建筑构件的构造及燃烧性能、耐火极限均按规范标准执行。不论有无吊顶，隔墙均砌至 梁或板底；管道井每层在楼板处采纳与楼板同厚同标号混凝土封闭；管道井与相邻房间、走 道向连通的空隙须用防火材料嵌实。按建筑设计防火规范设置消防系统；按建筑灭火 器配置设计规范GB50140-2005配置灭火器，按中重危急级火灾设计。主体外墙材料采纳200厚B06蒸压轻质砂加气混凝土砌块，燃烧性能为A级，外墙部位 采纳挤塑聚苯板（B1.级
10、阻燃型），燃烧性能为B1.级，在每个楼层梁处采纳300高与保温层同 厚的矿棉保温板做防火隔离带。屋面保温材料的燃烧性能为A级的岩棉保温板。屋顶可燃 防水层均采纳50厚细石混凝土覆盖。6#综合楼：6#综合楼运用性质地下室为机械停车库98辆，与3#楼共用汽车双坡道，3#楼地下机 械停车库210辆，共308辆汽车。为1类汽车库。地上为一至二层为中型商业，地上三至四 层为中型电影院（四层为影视厅架空层及放映室），4个影视厅共720座。本工程沿建筑四 周设置环形消防车道,建筑南侧设置扑救面及扑救场地及范围内楼梯符合规范要求，与相邻 建筑之间距离均不小于规范要求的最小距离。6#楼消防限制室在迎宾馆3#综合
11、楼内统一考 虑。地下层为汽车库，设置自动喷水灭火系统，设一个防火分区，防火分区面积小于2600 平米。地上部分一层、二层分别为一个防火分区，中庭及三层设一个防火分区，四层设一个 防火分区,每个防火分区面积满意规范要求。本工程地下室防火分区设置有二个平安出口（楼 梯），地下室楼梯间与上部共用，在首层采纳耐火极限大于2.0h的隔墙及乙级防火门与其他 部位隔开。地上部分一层共设五个干脆对外出口，二层防火分区面积小于5000平方米，设 置四部封闭楼梯间，每部楼梯在首层均距平安出口距离小于15米，三层防火分区面积小于 5000平方米，设置四部封闭楼梯间，每部楼梯在首层均有干脆对外出口，四层防火分区面 积
12、小于5000平方米，设置两部封闭楼梯间，每部楼梯在首层均有干脆对外出口，全部疏散 楼梯的疏散距离及宽度漏意规范要求。封闭楼梯间门采纳乙级防火门，楼梯间采纳自然采光 和自然通风。外窗靠防火墙两侧水平距离均大于2米，转角两侧窗口距离均大于4米，商业 与其他功能空间的窗槛墙高度均大于1.2米。建筑玻璃幕墙或组合窗的窗槛墙高度均大于0.8 米，与每层楼板、隔墙处的缝隙处采纳防火岩棉封堵。石材幕墙与每层楼板、隔墙处的缝隙 处采纳防火岩棉封堵。建筑耐火等级为地下一级，地上二级。建筑构件的构造及燃烧性能、耐火极限均按规范标准执行。不论有无吊顶，隔墙均砌至 梁或板底；管道井每层在楼板处采纳与楼板同厚同标号混凝
13、土封闭；管道井与相邻房间、走 道向连通的空隙须用防火材料嵌实。按建筑设计防火规范设置消防系统；按建筑灭火 器配置设计规范GB50140-2005配置灭火器，按中重危急级火灾设计。主体外墙材料采纳200厚B06蒸压轻质砂加气混凝土砌块，燃烧性能为A级，外墙部位 采纳复合材料保温板（A级阻燃型），燃烧性能为A级，在每个楼层梁处采纳300高与保温层 同厚的矿棉保温板做防火隔离带。屋面保温材料的燃烧性能为A级的轻质泡沫混凝土。屋 顶可燃防水层均采纳50厚细石混凝土覆盖。建筑电气：2#客房楼：本工程为扬州迎宾馆扩建三期工程2#综合楼,本建筑层数地上二层。建筑面积559.25 平方米。建筑高度为8.25米
14、。本工程应急照明为一级负荷，采纳应急壁灯，自带蓄电池作 为备用电源，应急时间290分钟。应急照明灯具应设玻璃或其他非燃烧材料制作的爱护罩， 壁装。疏散用应急照明，其地面最低照度不应低于051x.楼梯间最低照度不应低于51x,消 防设备导线均采纳耐火电线（缆），穿SC管，暗敷在非燃烧体结构内，其爱护层厚度不应 小于30亳米，明敷时金属管及桥架应刷防火涂料爱护。火灾时按下消火栓按钮可联动启动 消防泵。3#综合楼：5#客房楼：本工程为扬州迎宾馆有限责任公司开发的扬州迎宾馆扩建工程三期5#客房楼,本建筑 层数为地下1层,地上3层。建筑面积：4159.48平方米。建筑高度为12.150米。防火设计 的建
15、筑分类：多层旅馆。应急照明等消防负荷为一级负荷。消防设备做到双电源末端切换， 消防设备导线均采纳无卤低烟阻燃耐火电线（缆），穿焊接钢管敷设。本工程应急照明采纳双电源加自带蓄电池 电池放电时间均不小于90分钟，全部应急照 明灯具应设玻璃或其他非燃烧材料制作的爱护罩，吸顶安装。疏散用应急照明，其地面最低 照度不应低于0.51X。消防设备导线均采纳耐火电线（缆），穿SC管，暗敷在非燃烧体结构 内，其爱护层厚度不应小于30亳米，明敷时金属管及桥架应刷防火涂料爱护,本工程消防限制室设在3#楼一层，采纳集中报警限制系统,为消防一级爱护对象。系统 由火灾自动报警系统,消防联动限制系统,火灾应急广播系统,消防专用电话系统组成。探测 器：各层火灾探测器布置目前按有吊顶考虑,空调机房按无吊顶有梁布置。客房内烟感应为 带地址码类型.锅炉房设置可燃气体探测。消防中心可接收感烟、水流指示器、压力报警阀、 信号阀、手动报警按钮、消火栓按钮的动作信号,消防中心
