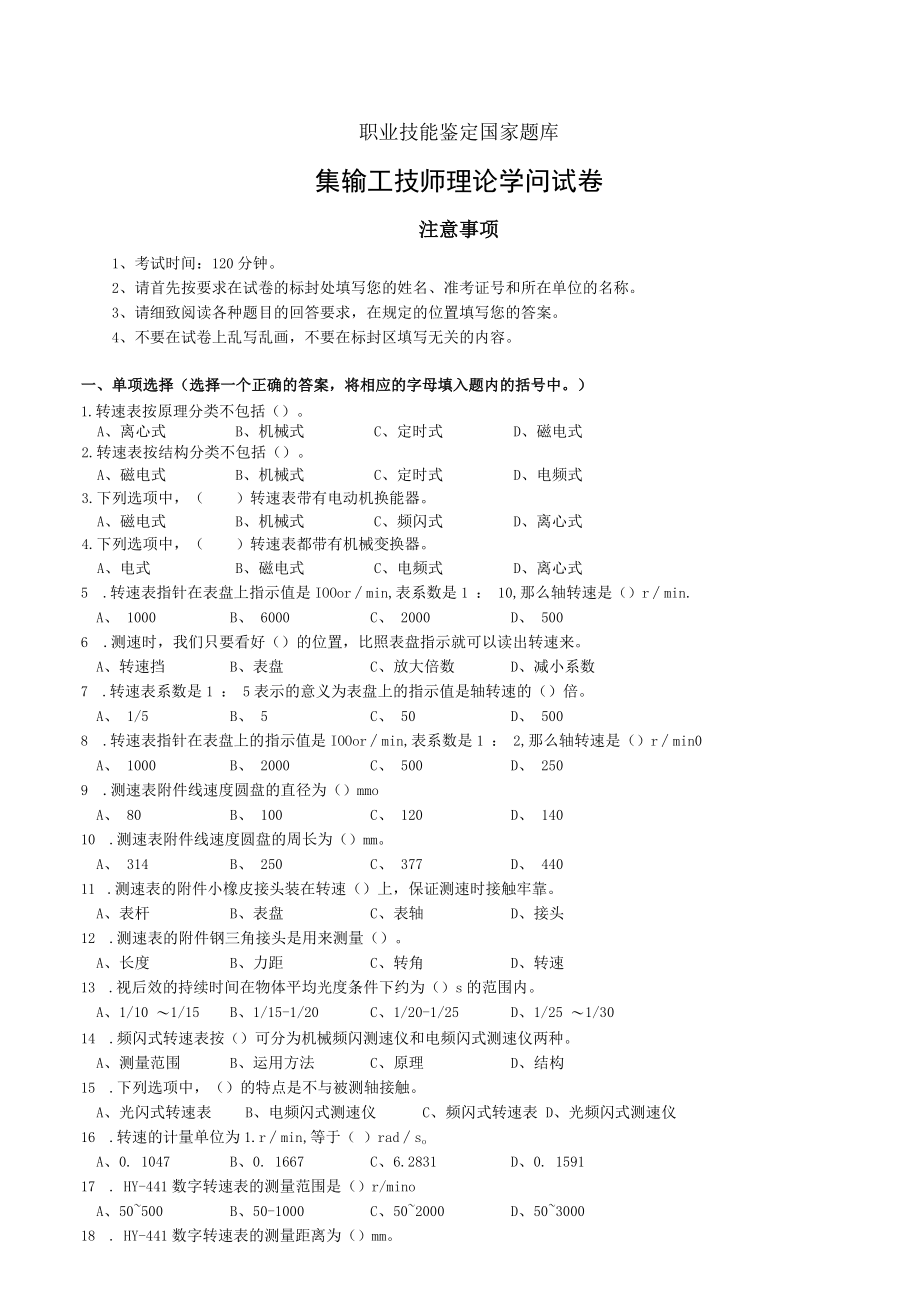

集输工技师试卷正文.docx_第1页
第1页 / 共47页

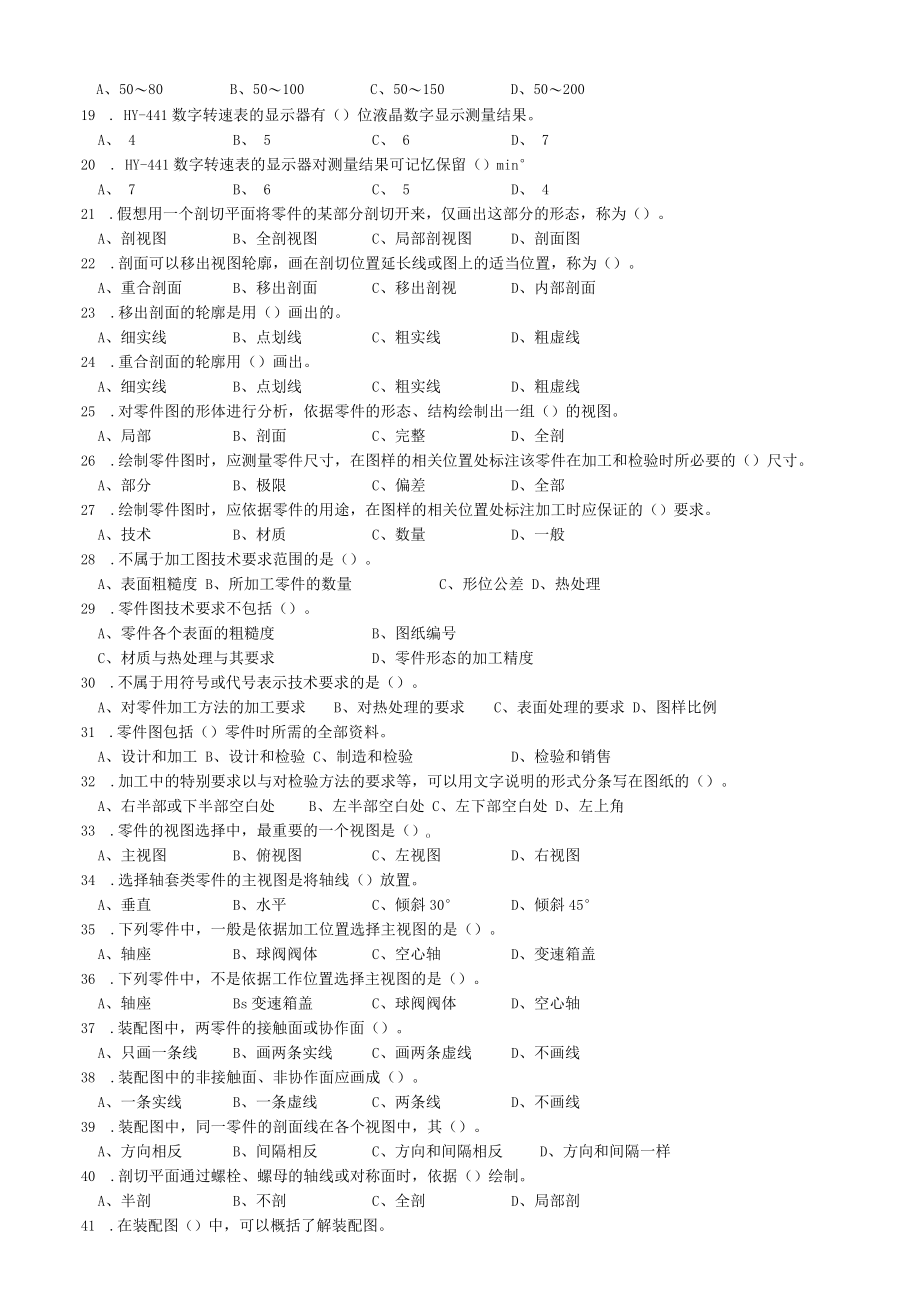

集输工技师试卷正文.docx_第2页
第2页 / 共47页

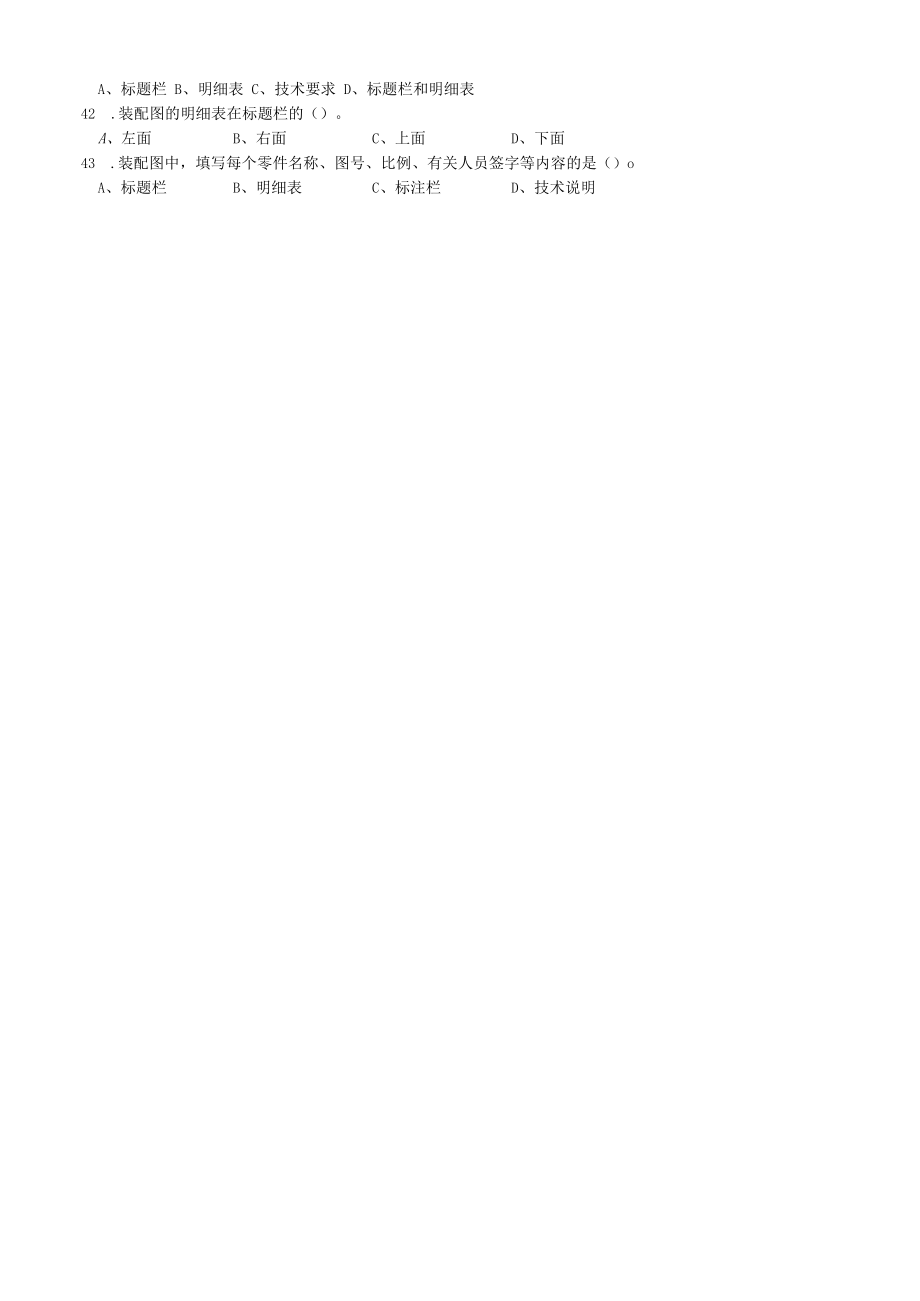

集输工技师试卷正文.docx_第3页
第3页 / 共47页
集输工技师试卷正文.docx_第4页
第4页 / 共47页
集输工技师试卷正文.docx_第5页
第5页 / 共47页
集输工技师试卷正文.docx_第6页
第6页 / 共47页
集输工技师试卷正文.docx_第7页
第7页 / 共47页
集输工技师试卷正文.docx_第8页
第8页 / 共47页
集输工技师试卷正文.docx_第9页
第9页 / 共47页
集输工技师试卷正文.docx_第10页
第10页 / 共47页
亲,该文档总共47页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《集输工技师试卷正文.docx》由会员分享,可在线阅读,更多相关《集输工技师试卷正文.docx(47页珍藏版)》请在第壹文秘上搜索。

1、职业技能鉴定国家题库集输工技师理论学问试卷注意事项1、考试时间:120分钟。2、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。3、请细致阅读各种题目的回答要求,在规定的位置填写您的答案。4、不要在试卷上乱写乱画,不要在标封区填写无关的内容。一、单项选择(选择一个正确的答案,将相应的字母填入题内的括号中。)1.转速表按原理分类不包括()。A、离心式B、机械式C、定时式D、磁电式2.转速表按结构分类不包括()。A、磁电式B、机械式C、定时式D、电频式3.下列选项中,()转速表带有电动机换能器。A、磁电式B、机械式C、频闪式D、离心式4.下列选项中,()转速表都带有机械变换器。A

2、、电式B、磁电式C、电频式D、离心式5 .转速表指针在表盘上指示值是IOOormin,表系数是1 : 10,那么轴转速是()rmin.A、 1000B、 6000C、 2000D、 5006 .测速时,我们只要看好()的位置,比照表盘指示就可以读出转速来。A、转速挡B、表盘C、放大倍数D、减小系数7 .转速表系数是1 : 5表示的意义为表盘上的指示值是轴转速的()倍。A、 1/5B、 5C、 50D、 5008 .转速表指针在表盘上的指示值是IOOormin,表系数是1 : 2,那么轴转速是()rmin0A、 1000B、 2000C、 500D、 2509 .测速表附件线速度圆盘的直径为()

3、mmoA、 80B、 100C、 120D、 14010 .测速表附件线速度圆盘的周长为()mm。A、 314B、 250C、 377D、 44011 .测速表的附件小橡皮接头装在转速()上,保证测速时接触牢靠。A、表杆B、表盘C、表轴D、接头12 .测速表的附件钢三角接头是用来测量()。A、长度B、力距C、转角D、转速13 .视后效的持续时间在物体平均光度条件下约为()s的范围内。A、1/10 1/15B、1/15-1/20C、1/20-1/25D、1/25 1/3014 .频闪式转速表按()可分为机械频闪测速仪和电频闪式测速仪两种。A、测量范围B、运用方法C、原理D、结构15 .下列选项中

4、,()的特点是不与被测轴接触。A、光闪式转速表B、电频闪式测速仪C、频闪式转速表 D、光频闪式测速仪16 .转速的计量单位为1.rmin,等于( )radsoA、0. 1047B、0. 1667C、6.2831D、0. 159117 . HY-441数字转速表的测量范围是()r/minoA、50500B、50-1000C、502000D、50300018 . HY-441数字转速表的测量距离为()mm。A、5080B、50100C、50150D、5020019 . HY-441数字转速表的显示器有()位液晶数字显示测量结果。A、 4B、 5C、 6D、 720 . HY-441数字转速表的显示

5、器对测量结果可记忆保留()minA、 7B、 6C、 5D、 421 .假想用一个剖切平面将零件的某部分剖切开来,仅画出这部分的形态,称为()。A、剖视图B、全剖视图C、局部剖视图D、剖面图22 .剖面可以移出视图轮廓,画在剖切位置延长线或图上的适当位置,称为()。A、重合剖面B、移出剖面C、移出剖视D、内部剖面23 .移出剖面的轮廓是用()画出的。A、细实线B、点划线C、粗实线D、粗虚线24 .重合剖面的轮廓用()画出。A、细实线B、点划线C、粗实线D、粗虚线25 .对零件图的形体进行分析,依据零件的形态、结构绘制出一组()的视图。A、局部B、剖面C、完整D、全剖26 .绘制零件图时,应测量

6、零件尺寸,在图样的相关位置处标注该零件在加工和检验时所必要的()尺寸。A、部分B、极限C、偏差D、全部27 .绘制零件图时,应依据零件的用途,在图样的相关位置处标注加工时应保证的()要求。A、技术B、材质C、数量D、一般28 .不属于加工图技术要求范围的是()。A、表面粗糙度 B、所加工零件的数量C、形位公差 D、热处理29 .零件图技术要求不包括()。A、零件各个表面的粗糙度B、图纸编号C、材质与热处理与其要求D、零件形态的加工精度30 .不属于用符号或代号表示技术要求的是()。A、对零件加工方法的加工要求B、对热处理的要求C、表面处理的要求 D、图样比例31 .零件图包括()零件时所需的全

7、部资料。A、设计和加工 B、设计和检验 C、制造和检验D、检验和销售32 .加工中的特别要求以与对检验方法的要求等,可以用文字说明的形式分条写在图纸的()。A、右半部或下半部空白处B、左半部空白处 C、左下部空白处 D、左上角33 .零件的视图选择中,最重要的一个视图是()oA、主视图B、俯视图C、左视图D、右视图34 .选择轴套类零件的主视图是将轴线()放置。A、垂直B、水平C、倾斜30D、倾斜4535 .下列零件中,一般是依据加工位置选择主视图的是()。A、轴座B、球阀阀体C、空心轴D、变速箱盖36 .下列零件中,不是依据工作位置选择主视图的是()。A、轴座Bs变速箱盖C、球阀阀体D、空心

8、轴37 .装配图中,两零件的接触面或协作面()。A、只画一条线B、画两条实线C、画两条虚线D、不画线38 .装配图中的非接触面、非协作面应画成()。A、一条实线B、一条虚线C、两条线D、不画线39 .装配图中,同一零件的剖面线在各个视图中,其()。A、方向相反B、间隔相反C、方向和间隔相反D、方向和间隔一样40 .剖切平面通过螺栓、螺母的轴线或对称面时,依据()绘制。A、半剖B、不剖C、全剖D、局部剖41 .在装配图()中,可以概括了解装配图。A、标题栏 B、明细表 C、技术要求 D、标题栏和明细表42 .装配图的明细表在标题栏的()。A、左面B、右面C、上面D、下面43 .装配图中,填写每个

9、零件名称、图号、比例、有关人员签字等内容的是()oA、标题栏B、明细表C、标注栏D、技术说明44 .装配图中,填写每个零件的件号、名称、数量、材料等内容的是(A、标题栏B、明细表C、标注栏D、技术说明45 .现场运用的装配图上,一般不必反映每个零件的().A、具体尺寸B、协作尺寸C、安装尺寸D、外部尺寸46 .看装配图时,要设法将多个零件能够(),从而搞清它们之间的连接关系。A、相互啮合B、相互分开C、进行修复D、组装47 .看装配图,主要了解机器或部件中各零件间的()关系,看懂主要零件与有关零件的结构形态。A、结构B、尺寸C、装配D、形态48 .读装配图最主要的是要弄清晰机器的用途、工作原理

10、和零件的()。A、协作关系B、内部尺寸C、数量D、加工精度49 .通过识读D型泵装配图,可以确定出轴承与轴的协作关系为()协作。A、过盈B、间隙C、过渡D、热装50 .组装D型泵时,各密封表面、填料切口、平衡盘、密封环工作面等均应按()进行。A、现场实际B、技术资料 C、装配间隙D、检查要求51 .拆、卸组装的D型泵,其()的协作间隙应达到装配图技术资料规定的质量标准。A、低压端B、密封部分 C、平衡部分 D、高压端52 .从装配图和技术资料中,不能了解到各部件的()。A、生产单位B、结构C、用途D、工作原理53 .通过识读D型泵装配图,可以确定出拆卸平衡盘时,运用()将其取出。A、管钳B、铜

11、棒C、铁锤D、拉力器54 .假如D型泵的平衡盘和平衡环无磨损,可用配套的补套替代平衡盘测出泵转子的实际总串量,检查并调整()间隙。A、平衡盘B、平衡环C、轴套D、补套55 .通过读()和有关的技术资料,可以了解D型泵的结构与各部件的名称、性能与用途。A、零件图B、三视图C、装配图D、剖面图56 .依据(),可以驾驭D型泵的装配质量要求、各零件间的协作关系,确定拆卸安装依次与专用工具的运用 方法.A、三视图B、装配图C、零件D、剖面图57 .表示管线间相互连接关系与管线与阀组、设备相互关系是管道()中的主要内容。A、工艺流程图B、工艺布置图C、设备装配图D、工艺安装图58 .描述油、气、水(流体

12、介质)来龙去脉的图是()。A、工艺布置图B、工艺流程图C、设备装配图D、工艺安装图59 .工艺流程图也叫生产工艺原理流程图,主要是描述()的来龙去脉、途经管线、阀组、容器、计量(检测) 仪表等设备的规格状况。A、管线B、用地C、建筑 D、油、气、水(流体介质)60 .管道工艺流程图中主要内容有管线间相互连接关系、管线与()与设备相互间的关系。A、容器位置B、具体走向C、阀组D、安装要求61 .描述()所确定的全部设备、阀件、管线与其有关的建筑物之间的相互位置、应有的距离与平面布置状况 的图是工艺布置图。A、工艺流程图 B、工艺流程设计C、设备装配图 D、工艺安装图62 .描述工艺流程设计所确定

13、的全部设备、阀件、管线与其有关的建筑物之间的相互位置、应有的距离与平面布 置状况的图是()。A、工艺布置图 B、工艺流程图C、设备装配图D、工艺安装图63 .工艺布置图主要描述工艺流程设计所确定的()与其有关的建筑物之间的相互位置、应有的距离与平面布 置状况。A、有关设备、阀件、管线B、主要设备、阀件、管线C、全部设备、阀件、管线D、油、气、水(流体介质)64 .工艺布置图主要是描述工艺流程设计所确定的全部设备、阀件、管线与其有关的建筑物之间的相互位置、应 有的距离与()状况。A、横向位置B、纵向位置C、平面布置D、立体布置65 .表达设备、管路系统的配置、尺寸与相互间的连接关系、管路的空间走

14、向状况的图是()。A、工艺流程图 B、工艺布置图 C、设备装配图D、工艺安装图66 .工艺安装图主要是表达()的配置、尺寸与相互间的连接关系、管路的空间走向状况。A、有关设备、管路系统B、主要设备、管路系统C、全部设备、管路系统D、油、气、水(流体介质)67 .工艺安装图主要是表达设备、管路系统的配置、尺寸与相互间的连接关系、管路的()状况。A、空间走向 B、纵向位置C、平面走向D、横向位置68 .工艺安装图主要是表达设备、管路系统的配置、()、管路的空间走向状况。A、尺寸与相互间的走向关系B、尺寸与相互间的连接关系C、尺寸与相互间的位置关系D、尺寸与相互间的配置关系69 .阅读施工流程图时,要从()中了解工艺原理。A、工艺流程图B、工艺安装图 C、设备装配图D、工艺布置图70 .管道安装图通常是指“三图”的总称,即()。A、设备装配图、工艺流程图、工艺布置图B、设备装配图、工艺安装图、工艺流程图C、设备装配图、工艺安装图、工艺布置图D、工艺流程图、工艺安装图、工艺布置图71 .管道安装图中“三图”中不包括()oA、工艺流程图B、工艺布置图C、设备装配图D、工艺安装图72 .管道安装图是表明()的,是进行工艺安装和指导生产的重要技术文件。A、设计原理B、设计方案C、施工方案D、设计
