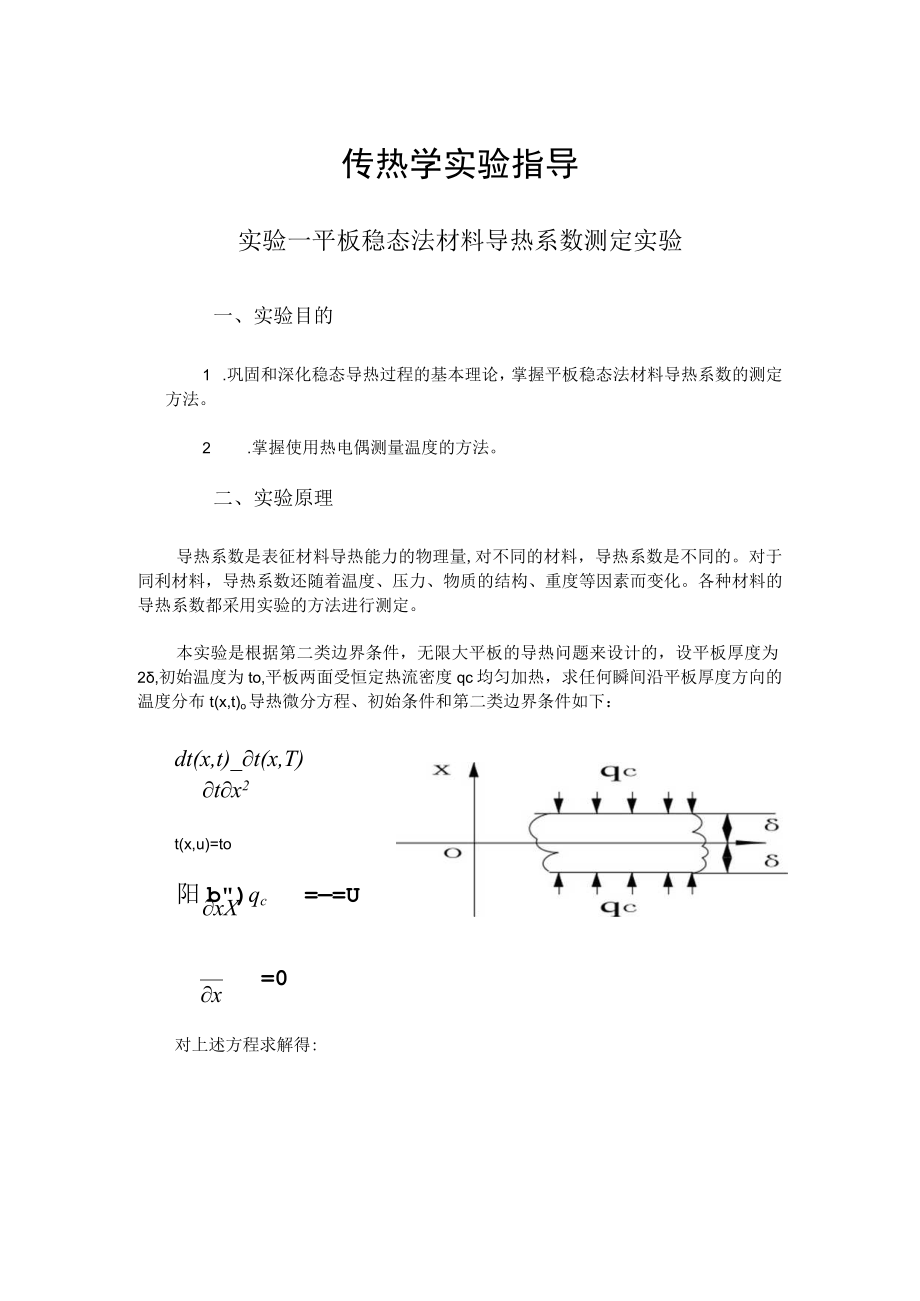

内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx_第1页
第1页 / 共4页

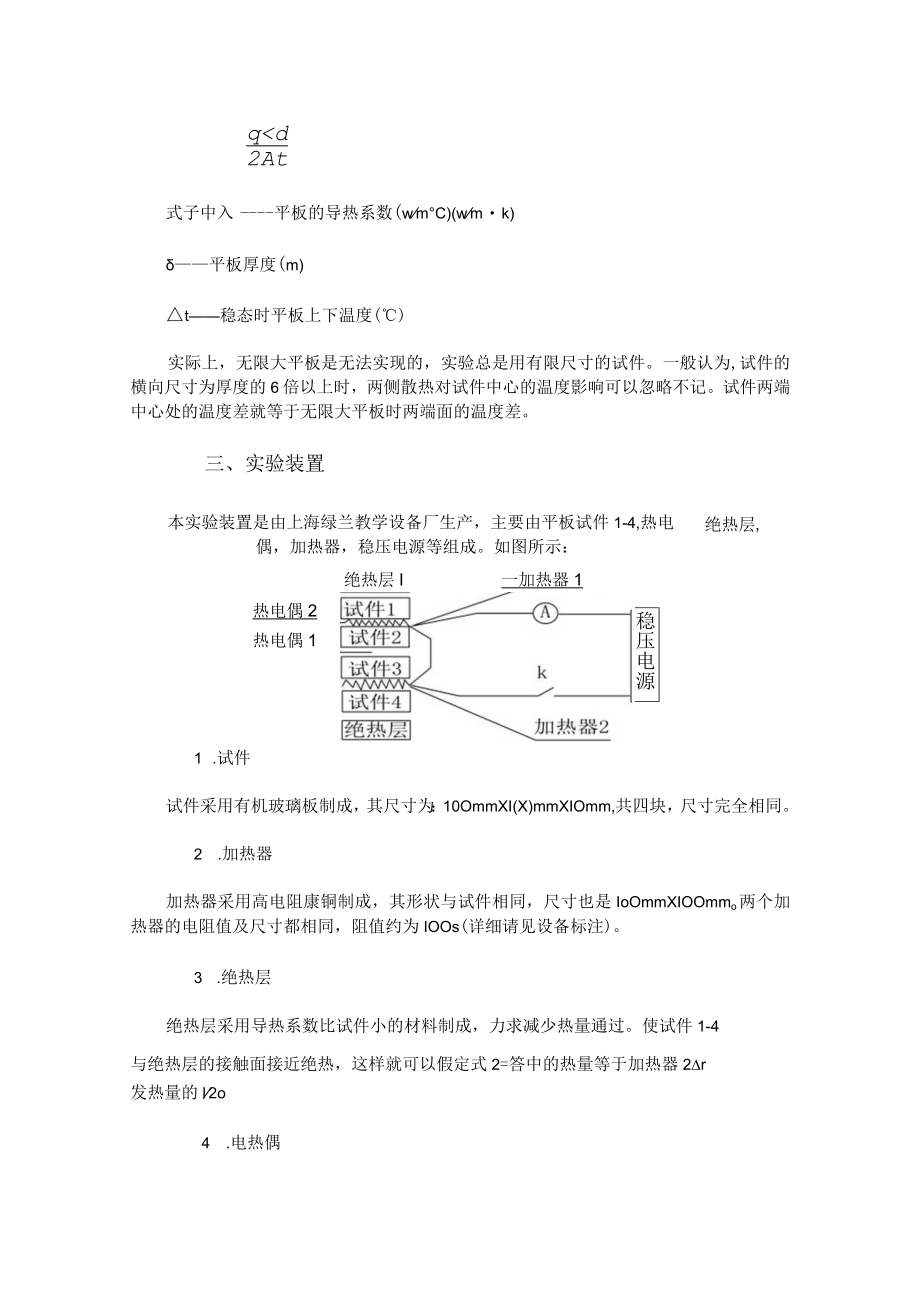

内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx_第2页
第2页 / 共4页

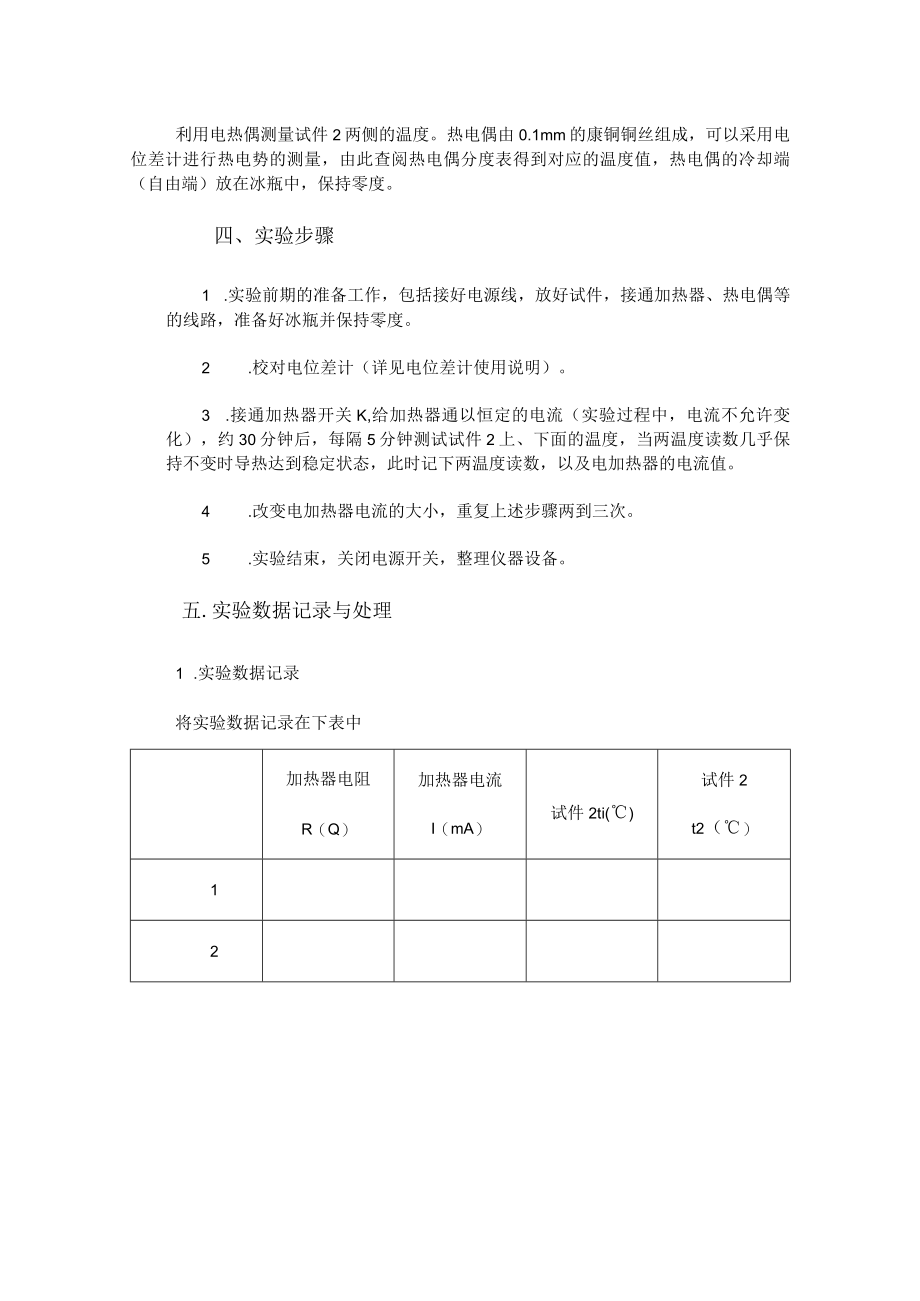

内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx_第3页
第3页 / 共4页
内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx_第4页
第4页 / 共4页
亲,该文档总共4页,全部预览完了,如果喜欢就下载吧!
资源描述

《内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx》由会员分享,可在线阅读,更多相关《内科大传热学实验指导01平板稳态法材料导热系数测定实验.docx(4页珍藏版)》请在第壹文秘上搜索。

1、传热学实验指导实验一平板稳态法材料导热系数测定实验一、实验目的1 .巩固和深化稳态导热过程的基本理论,掌握平板稳态法材料导热系数的测定方法。2 .掌握使用热电偶测量温度的方法。二、实验原理导热系数是表征材料导热能力的物理量,对不同的材料,导热系数是不同的。对于同利材料,导热系数还随着温度、压力、物质的结构、重度等因素而变化。各种材料的导热系数都采用实验的方法进行测定。本实验是根据第二类边界条件,无限大平板的导热问题来设计的,设平板厚度为2,初始温度为to,平板两面受恒定热流密度qc均匀加热,求任何瞬间沿平板厚度方向的温度分布t(x,t)o导热微分方程、初始条件和第二类边界条件如下:dt(x,t

2、)_t(x,T)tx2t(x,u)=to阳b)qc=UxXx=0对上述方程求解得:qd2At式子中入平板的导热系数(wmC)(wmk)平板厚度(m)t稳态时平板上下温度()实际上,无限大平板是无法实现的,实验总是用有限尺寸的试件。一般认为,试件的横向尺寸为厚度的6倍以上时,两侧散热对试件中心的温度影响可以忽略不记。试件两端中心处的温度差就等于无限大平板时两端面的温度差。三、实验装置绝热层,本实验装置是由上海绿兰教学设备厂生产,主要由平板试件1-4,热电偶,加热器,稳压电源等组成。如图所示:热电偶2热电偶1绝热层I一加热器1稳压电源1 .试件试件采用有机玻璃板制成,其尺寸为:10OmmXI(X)

3、mmXIOmm,共四块,尺寸完全相同。2 .加热器加热器采用高电阻康铜制成,其形状与试件相同,尺寸也是IoOmmXIOOmmo两个加热器的电阻值及尺寸都相同,阻值约为IOOs(详细请见设备标注)。3 .绝热层绝热层采用导热系数比试件小的材料制成,力求减少热量通过。使试件1-4与绝热层的接触面接近绝热,这样就可以假定式2=答中的热量等于加热器2r发热量的l2o4 .电热偶利用电热偶测量试件2两侧的温度。热电偶由0.1mm的康铜铜丝组成,可以采用电位差计进行热电势的测量,由此查阅热电偶分度表得到对应的温度值,热电偶的冷却端(自由端)放在冰瓶中,保持零度。四、实验步骤1 .实验前期的准备工作,包括接

4、好电源线,放好试件,接通加热器、热电偶等的线路,准备好冰瓶并保持零度。2 .校对电位差计(详见电位差计使用说明)。3 .接通加热器开关K,给加热器通以恒定的电流(实验过程中,电流不允许变化),约30分钟后,每隔5分钟测试试件2上、下面的温度,当两温度读数几乎保持不变时导热达到稳定状态,此时记下两温度读数,以及电加热器的电流值。4 .改变电加热器电流的大小,重复上述步骤两到三次。5 .实验结束,关闭电源开关,整理仪器设备。五.实验数据记录与处理1 .实验数据记录将实验数据记录在下表中加热器电阻R(Q)加热器电流I(mA)试件2ti()试件2t2()123453.实验数据处理Q=LrA电加热器有效加热面积At=t2-t六.问题讨论1 .不同温度下导热系数是否相同,为什么?2 .造成实验误差的原因有那些,采取哪些措施能够消除误差?
