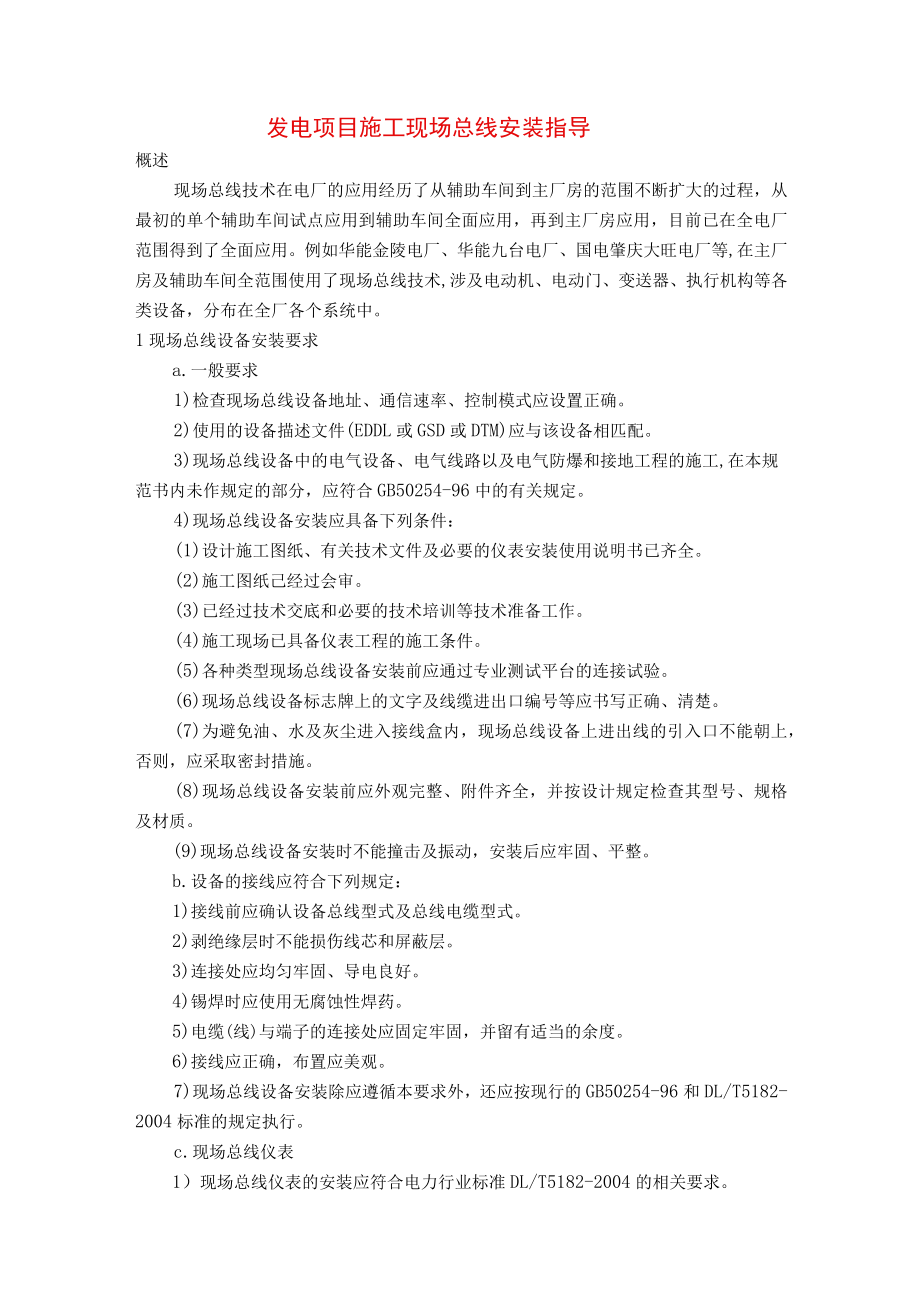

1、发电项目施工现场总线安装指导概述现场总线技术在电厂的应用经历了从辅助车间到主厂房的范围不断扩大的过程，从最初的单个辅助车间试点应用到辅助车间全面应用，再到主厂房应用，目前已在全电厂范围得到了全面应用。例如华能金陵电厂、华能九台电厂、国电肇庆大旺电厂等,在主厂房及辅助车间全范围使用了现场总线技术,涉及电动机、电动门、变送器、执行机构等各类设备，分布在全厂各个系统中。1现场总线设备安装要求a.一般要求1)检查现场总线设备地址、通信速率、控制模式应设置正确。2)使用的设备描述文件(EDDL或GSD或DTM)应与该设备相匹配。3)现场总线设备中的电气设备、电气线路以及电气防爆和接地工程的施工,在本规范
2、书内未作规定的部分，应符合GB50254-96中的有关规定。4)现场总线设备安装应具备下列条件：(1)设计施工图纸、有关技术文件及必要的仪表安装使用说明书已齐全。(2)施工图纸己经过会审。(3)已经过技术交底和必要的技术培训等技术准备工作。(4)施工现场已具备仪表工程的施工条件。(5)各种类型现场总线设备安装前应通过专业测试平台的连接试验。(6)现场总线设备标志牌上的文字及线缆进出口编号等应书写正确、清楚。(7)为避免油、水及灰尘进入接线盒内，现场总线设备上进出线的引入口不能朝上，否则，应采取密封措施。(8)现场总线设备安装前应外观完整、附件齐全，并按设计规定检查其型号、规格及材质。(9)现场

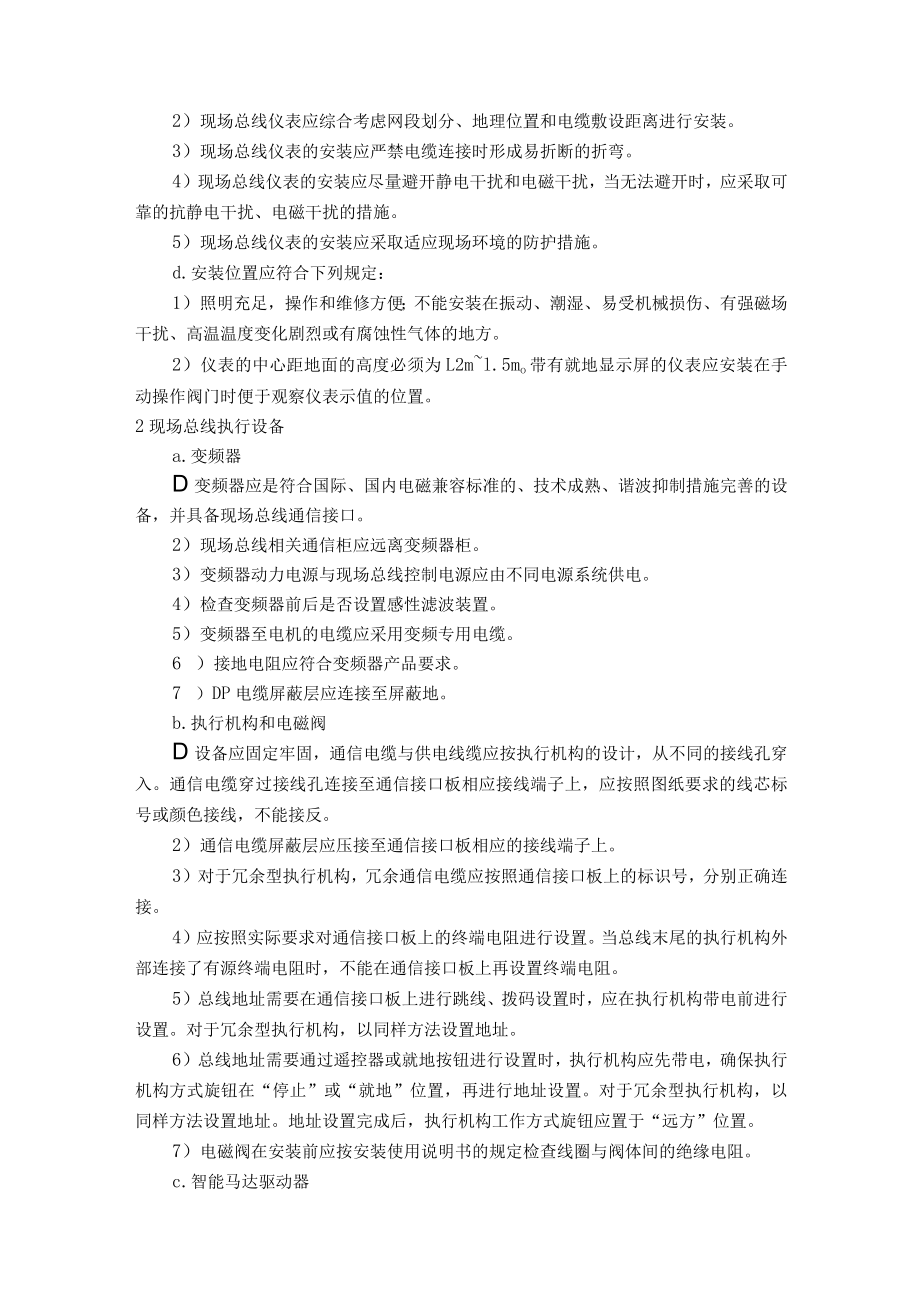

3、总线设备安装时不能撞击及振动，安装后应牢固、平整。b.设备的接线应符合下列规定：1)接线前应确认设备总线型式及总线电缆型式。2)剥绝缘层时不能损伤线芯和屏蔽层。3)连接处应均匀牢固、导电良好。4)锡焊时应使用无腐蚀性焊药。5)电缆(线)与端子的连接处应固定牢固，并留有适当的余度。6)接线应正确，布置应美观。7)现场总线设备安装除应遵循本要求外，还应按现行的GB50254-96和DL/T5182-2004标准的规定执行。c.现场总线仪表1）现场总线仪表的安装应符合电力行业标准DL/T5182-2004的相关要求。2）现场总线仪表应综合考虑网段划分、地理位置和电缆敷设距离进行安装。3）现场总线仪表
4、的安装应严禁电缆连接时形成易折断的折弯。4）现场总线仪表的安装应尽量避开静电干扰和电磁干扰，当无法避开时，应采取可靠的抗静电干扰、电磁干扰的措施。5）现场总线仪表的安装应采取适应现场环境的防护措施。d.安装位置应符合下列规定：1）照明充足，操作和维修方便；不能安装在振动、潮湿、易受机械损伤、有强磁场干扰、高温温度变化剧烈或有腐蚀性气体的地方。2）仪表的中心距地面的高度必须为L2ml.5mo带有就地显示屏的仪表应安装在手动操作阀门时便于观察仪表示值的位置。2现场总线执行设备a.变频器D变频器应是符合国际、国内电磁兼容标准的、技术成熟、谐波抑制措施完善的设备，并具备现场总线通信接口。2）现场总线相
5、关通信柜应远离变频器柜。3）变频器动力电源与现场总线控制电源应由不同电源系统供电。4）检查变频器前后是否设置感性滤波装置。5）变频器至电机的电缆应采用变频专用电缆。6 ）接地电阻应符合变频器产品要求。7 ）DP电缆屏蔽层应连接至屏蔽地。b.执行机构和电磁阀D设备应固定牢固，通信电缆与供电线缆应按执行机构的设计，从不同的接线孔穿入。通信电缆穿过接线孔连接至通信接口板相应接线端子上，应按照图纸要求的线芯标号或颜色接线，不能接反。2）通信电缆屏蔽层应压接至通信接口板相应的接线端子上。3）对于冗余型执行机构，冗余通信电缆应按照通信接口板上的标识号，分别正确连接。4）应按照实际要求对通信接口板上的终端电

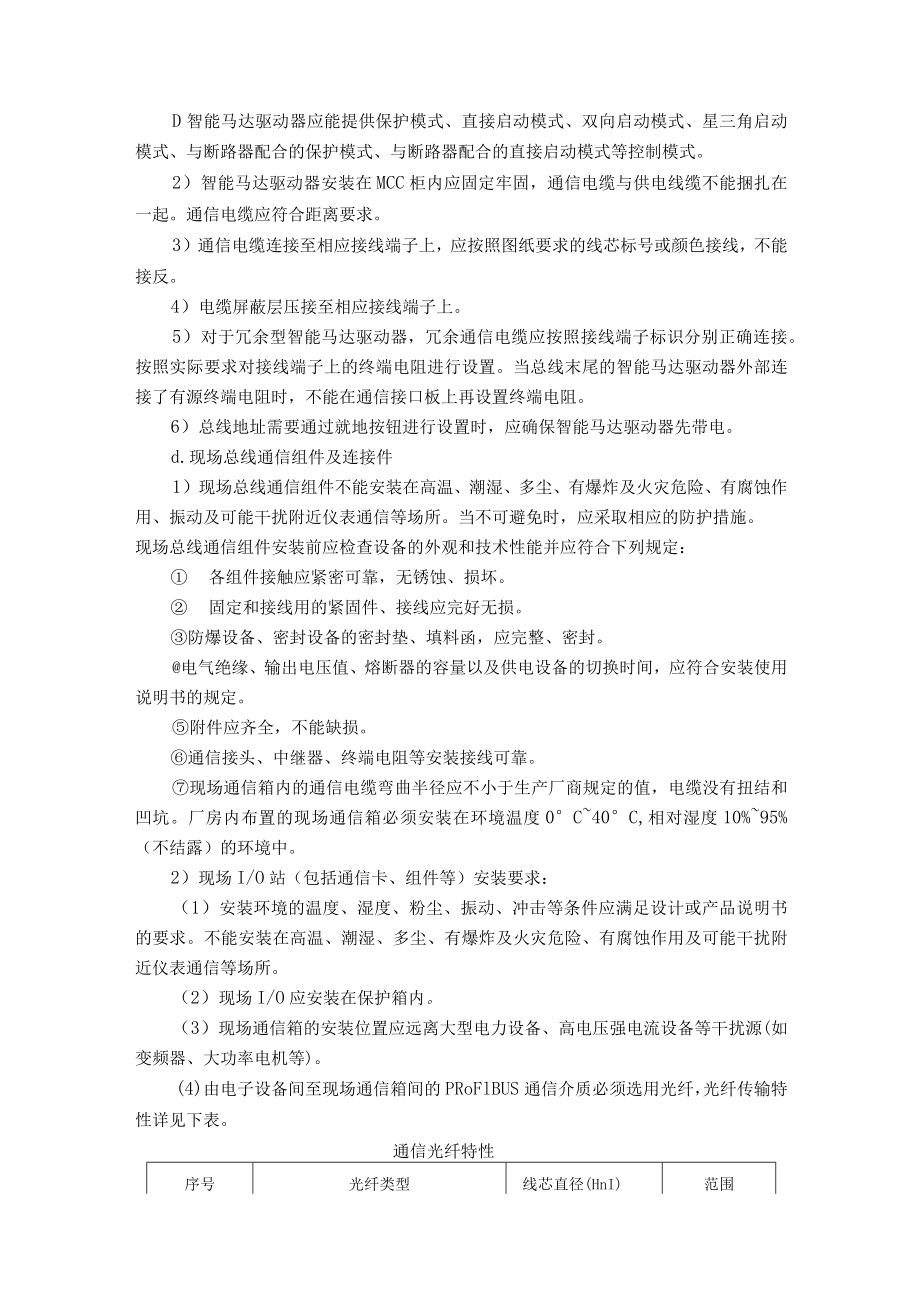

6、阻进行设置。当总线末尾的执行机构外部连接了有源终端电阻时，不能在通信接口板上再设置终端电阻。5）总线地址需要在通信接口板上进行跳线、拨码设置时，应在执行机构带电前进行设置。对于冗余型执行机构，以同样方法设置地址。6）总线地址需要通过遥控器或就地按钮进行设置时，执行机构应先带电，确保执行机构方式旋钮在“停止”或“就地”位置，再进行地址设置。对于冗余型执行机构，以同样方法设置地址。地址设置完成后，执行机构工作方式旋钮应置于“远方”位置。7）电磁阀在安装前应按安装使用说明书的规定检查线圈与阀体间的绝缘电阻。c.智能马达驱动器D智能马达驱动器应能提供保护模式、直接启动模式、双向启动模式、星三角启动模式
7、、与断路器配合的保护模式、与断路器配合的直接启动模式等控制模式。2）智能马达驱动器安装在MCC柜内应固定牢固，通信电缆与供电线缆不能捆扎在一起。通信电缆应符合距离要求。3）通信电缆连接至相应接线端子上，应按照图纸要求的线芯标号或颜色接线，不能接反。4）电缆屏蔽层压接至相应接线端子上。5）对于冗余型智能马达驱动器，冗余通信电缆应按照接线端子标识分别正确连接。按照实际要求对接线端子上的终端电阻进行设置。当总线末尾的智能马达驱动器外部连接了有源终端电阻时，不能在通信接口板上再设置终端电阻。6）总线地址需要通过就地按钮进行设置时，应确保智能马达驱动器先带电。d.现场总线通信组件及连接件1）现场总线通信
8、组件不能安装在高温、潮湿、多尘、有爆炸及火灾危险、有腐蚀作用、振动及可能干扰附近仪表通信等场所。当不可避免时，应采取相应的防护措施。现场总线通信组件安装前应检查设备的外观和技术性能并应符合下列规定： 各组件接触应紧密可靠，无锈蚀、损坏。 固定和接线用的紧固件、接线应完好无损。防爆设备、密封设备的密封垫、填料函，应完整、密封。电气绝缘、输出电压值、熔断器的容量以及供电设备的切换时间，应符合安装使用说明书的规定。附件应齐全，不能缺损。通信接头、中继器、终端电阻等安装接线可靠。现场通信箱内的通信电缆弯曲半径应不小于生产厂商规定的值，电缆没有扭结和凹坑。厂房内布置的现场通信箱必须安装在环境温度0C40
9、C,相对湿度10%95%（不结露）的环境中。2）现场I/O站（包括通信卡、组件等）安装要求：（1）安装环境的温度、湿度、粉尘、振动、冲击等条件应满足设计或产品说明书的要求。不能安装在高温、潮湿、多尘、有爆炸及火灾危险、有腐蚀作用及可能干扰附近仪表通信等场所。（2）现场I/O应安装在保护箱内。（3）现场通信箱的安装位置应远离大型电力设备、高电压强电流设备等干扰源(如变频器、大功率电机等)。(4)由电子设备间至现场通信箱间的PRoFlBUS通信介质必须选用光纤，光纤传输特性详见下表。通信光纤特性序号光纤类型线芯直径(HnI)范围1多模玻璃光纤62.5/1252-3km2单模玻璃光纤9/12515k
10、m3塑料光纤980/100080m4HCS光纤200/230大约500m(5)通信连接件安装要求：通信总线分支专用T型接口、多口分支器应布置在便于查找和检修的地方，必须接近相关现场总线设备；接头应接触良好、牢固，不承受机械拉力并保证原有的绝缘水平。 现场总线网段终端电阻必须装设在系统机柜或现场总线就地接线箱内，不能安装在就地的现场总线设备内。ProfibusDP总线必须采用有源终端电阻。 为了便于调试，在每个PROFIBUSDP网段上必须装带有扩展接口的总线连接器。(6)现场通信机箱安装在混凝土墙、柱或基础上时，必须采用膨胀螺栓固定，并应符合下列规定：箱体中心离地面的高度必须为L3ml.5mO
11、成排安装的供电箱，应排列整齐、美观。现场通信机箱应有明显的接地标记；接地线连接应牢固可靠。3现场总线电缆/光纤安装要求a.一般要求当使用双绞线电缆作为DP总线的传输介质时，应参照下表确定电缆长度。当所需电缆长度超过下表中的参考长度时，必须加装中继器。ProfibusDP通信速率与传输范围对照表序号传输速率(Kbits)每个总线分段的范围(m)19.6;19.2:45.45;93.7512002187.5100035004004150020053000：6000；12000100注：本表适用于采用A型电缆的场合。各现场总线网段长度应预留裕量。PROFIBUS和FF通信电缆必须选用类型A标准通信电
12、缆，不能选择普通通信或控制电缆。b.现场总线电缆/光纤的敷设D动力电缆与通信电缆应分开排列，若需平行敷设时，其间距不能小于20cmo有雷击可能的应不小于50cio若需交叉时，应直角交叉。有抗干扰要求的线路应采用符合有关规范要求的屏蔽电缆，在电缆转角处转弯时应保持最小可允许的电缆弯曲半径，简单弯曲的弯曲半径应大于电缆外径的10倍，多个连续弯曲的弯曲半径应大于电缆外径的20倍。2) 当通信电缆通过复杂电磁环境(如变频器等强干扰源)或离开桥架后应用金属套管保护。3) 入控制柜的通信电缆避免在控制柜外与任何动力电缆平行。4)冗余的通信电缆必须在分开的电缆桥架上敷设。5) 站与站之间通信电缆不能出现中间
13、断点。如果电缆长度不够，则应重新敷设；如果是该设备暂时未安装而无法接线，则应使用专用连接器临时接通,而不能简单地扭接。也可不截断通信电缆，留有余地后直接连接下一个总线设备。6) 对于跨建筑的通信介质必须使用铠装光缆。铠装光缆应遵循最小弯曲半径、可允许拉伸力等要求，不能挤压、扭曲光缆，敷设应符合有关规范要求。7) 带连接头的通信电缆的敷设应使用保护套管将连接头进行保护以避免其损坏，未连接的光缆插头和插座应用保护罩进行防护。8) Profibus及ff电缆允许的最大拉伸力为ioon1.5Mbits不允许1.5Mbits6.7m500Kbits20m187.5Kbits33m93.75Kbits100m19.2Kbits500m16）在PROFIBUSPA网段中，分支线路长度应按照表2的要求敷设。表2：ProfibusPA网络中允许分支线路长度分支数量非本安要求安装最大分支线路总长度本安要求安装最大分支线路总长度112120m30m131490m30m151860m30m192430m30m2532ImIm17） 在FF网段中，网段总长度等于主干线与所有分支线的长度之和。采用类型A标准通信电缆，网段总长度应不大于1900m。18） FF网段中的分支线必须不超过30m,且每个分支线应只连接一个FF设备。c.电缆接头D电缆穿入通信箱时应使用电缆密封接头。2）现场总线连接插头应根据应
