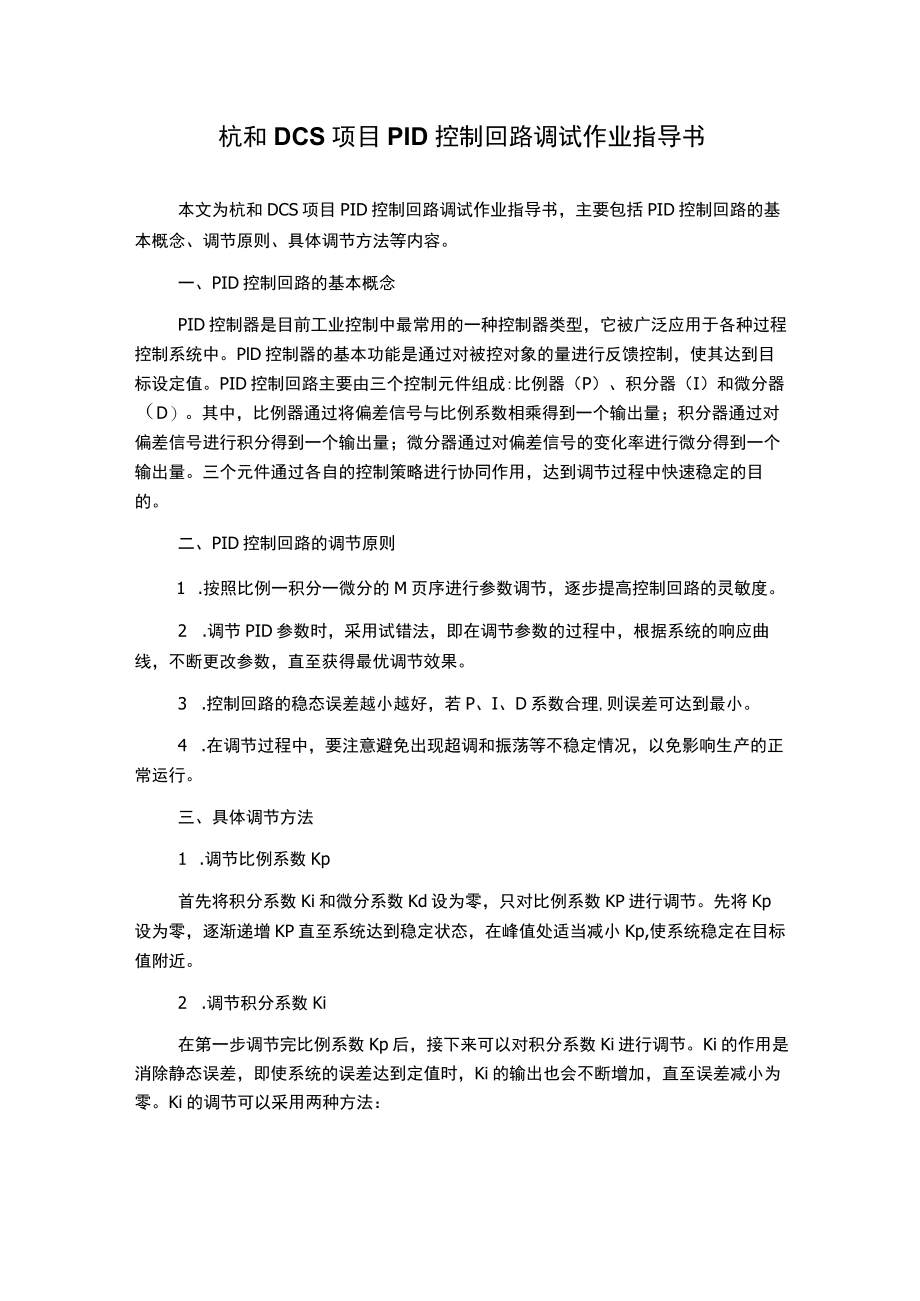

1、杭和DCS项目PID控制回路调试作业指导书本文为杭和DCS项目PID控制回路调试作业指导书，主要包括PID控制回路的基本概念、调节原则、具体调节方法等内容。一、PID控制回路的基本概念PID控制器是目前工业控制中最常用的一种控制器类型，它被广泛应用于各种过程控制系统中。PlD控制器的基本功能是通过对被控对象的量进行反馈控制，使其达到目标设定值。PID控制回路主要由三个控制元件组成:比例器（P）、积分器（I）和微分器（D）。其中，比例器通过将偏差信号与比例系数相乘得到一个输出量；积分器通过对偏差信号进行积分得到一个输出量；微分器通过对偏差信号的变化率进行微分得到一个输出量。三个元件通过各自的控制
2、策略进行协同作用，达到调节过程中快速稳定的目的。二、PID控制回路的调节原则1 .按照比例一积分一微分的M页序进行参数调节，逐步提高控制回路的灵敏度。2 .调节PID参数时，采用试错法，即在调节参数的过程中，根据系统的响应曲线，不断更改参数，直至获得最优调节效果。3 .控制回路的稳态误差越小越好，若P、I、D系数合理,则误差可达到最小。4 .在调节过程中，要注意避免出现超调和振荡等不稳定情况，以免影响生产的正常运行。三、具体调节方法1 .调节比例系数Kp首先将积分系数Ki和微分系数Kd设为零，只对比例系数KP进行调节。先将Kp设为零，逐渐递增KP直至系统达到稳定状态，在峰值处适当减小Kp,使系

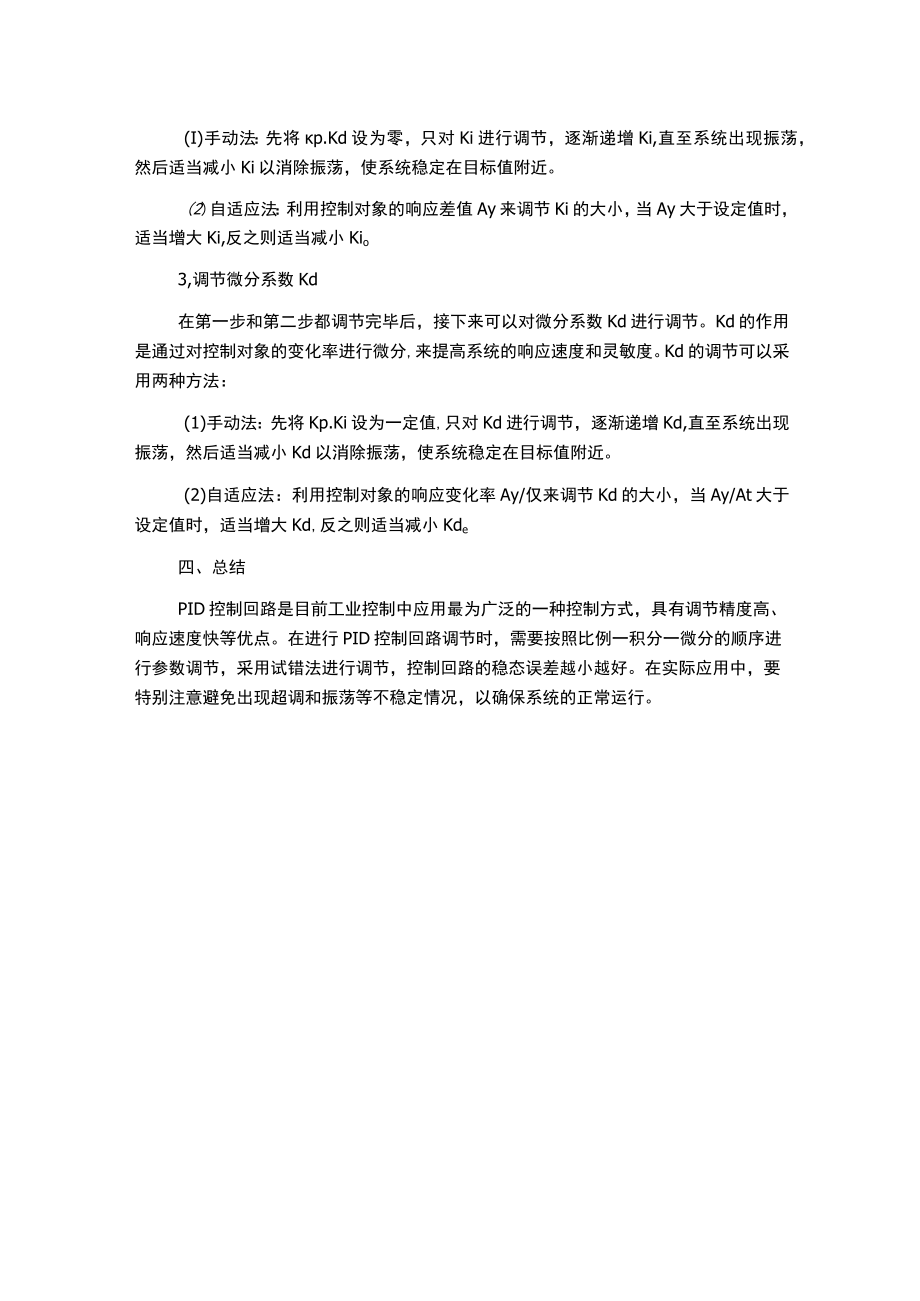

3、统稳定在目标值附近。2 .调节积分系数Ki在第一步调节完比例系数Kp后，接下来可以对积分系数Ki进行调节。Ki的作用是消除静态误差，即使系统的误差达到定值时，Ki的输出也会不断增加，直至误差减小为零。Ki的调节可以采用两种方法：(I)手动法：先将p.Kd设为零，只对Ki进行调节，逐渐递增Ki,直至系统出现振荡，然后适当减小Ki以消除振荡，使系统稳定在目标值附近。(2)自适应法：利用控制对象的响应差值Ay来调节Ki的大小，当Ay大于设定值时，适当增大Ki,反之则适当减小Kio3,调节微分系数Kd在第一步和第二步都调节完毕后，接下来可以对微分系数Kd进行调节。Kd的作用是通过对控制对象的变化率进行
4、微分,来提高系统的响应速度和灵敏度。Kd的调节可以采用两种方法：(1)手动法：先将Kp.Ki设为一定值,只对Kd进行调节，逐渐递增Kd,直至系统出现振荡，然后适当减小Kd以消除振荡，使系统稳定在目标值附近。(2)自适应法：利用控制对象的响应变化率Ay/仅来调节Kd的大小，当Ay/At大于设定值时，适当增大Kd,反之则适当减小Kde四、总结PID控制回路是目前工业控制中应用最为广泛的一种控制方式，具有调节精度高、响应速度快等优点。在进行PID控制回路调节时，需要按照比例一积分一微分的顺序进行参数调节，采用试错法进行调节，控制回路的稳态误差越小越好。在实际应用中，要特别注意避免出现超调和振荡等不稳定情况，以确保系统的正常运行。
