1、设计流量下管道的输送能力。YZB-7.YZZ-14.WHJ-8、WZZ-9井处管道转弯和交接处水流转角不应小于90。回复：同意意见，已核实道路交叉口的新旧管线连接位置、标高等信息：已调整YZB.7、YZZ-14.WHJ-8、WZZ-9井处管道转弯，使其水流转角不小于90。2设计依据2.1 相关规范、标准与技术指南1）室外排水设计标准（GB50014-2021）；2）建筑与市政工程抗震通用规范GB55002-2021：3）建筑与市政工程无障碍通用规范GB55019-2021；4）城市给水工程项目规范GB55026-2022：5）城乡排水工程项目规范GB55027-2022：6）四川省市政工程消防
2、设计技术审杳要点（试行）7）城市排水工程规划规范（GB50318-2017）；8）城市工程管线综合规划规范（50289-2016）；9）给水排水管道工程施工及验收规范（GB50268-2008）；10）污水排入城镇下水道水质标准（GB/T31962-2015）；11）市政公用工程设计文件编制深度规定（2013）；12）球墨铸铁可调式防沉降检查井盅（DB510100/T203-2016）；13）建筑机电工程抗震设计规范GB50981-2014;14）室外给水排水和燃气热力工程抗震设计规范（GB50032-2016）:15）危险性较大的分部分项工程安全管理规定：16）四川省城镇排水与污水处理条例（

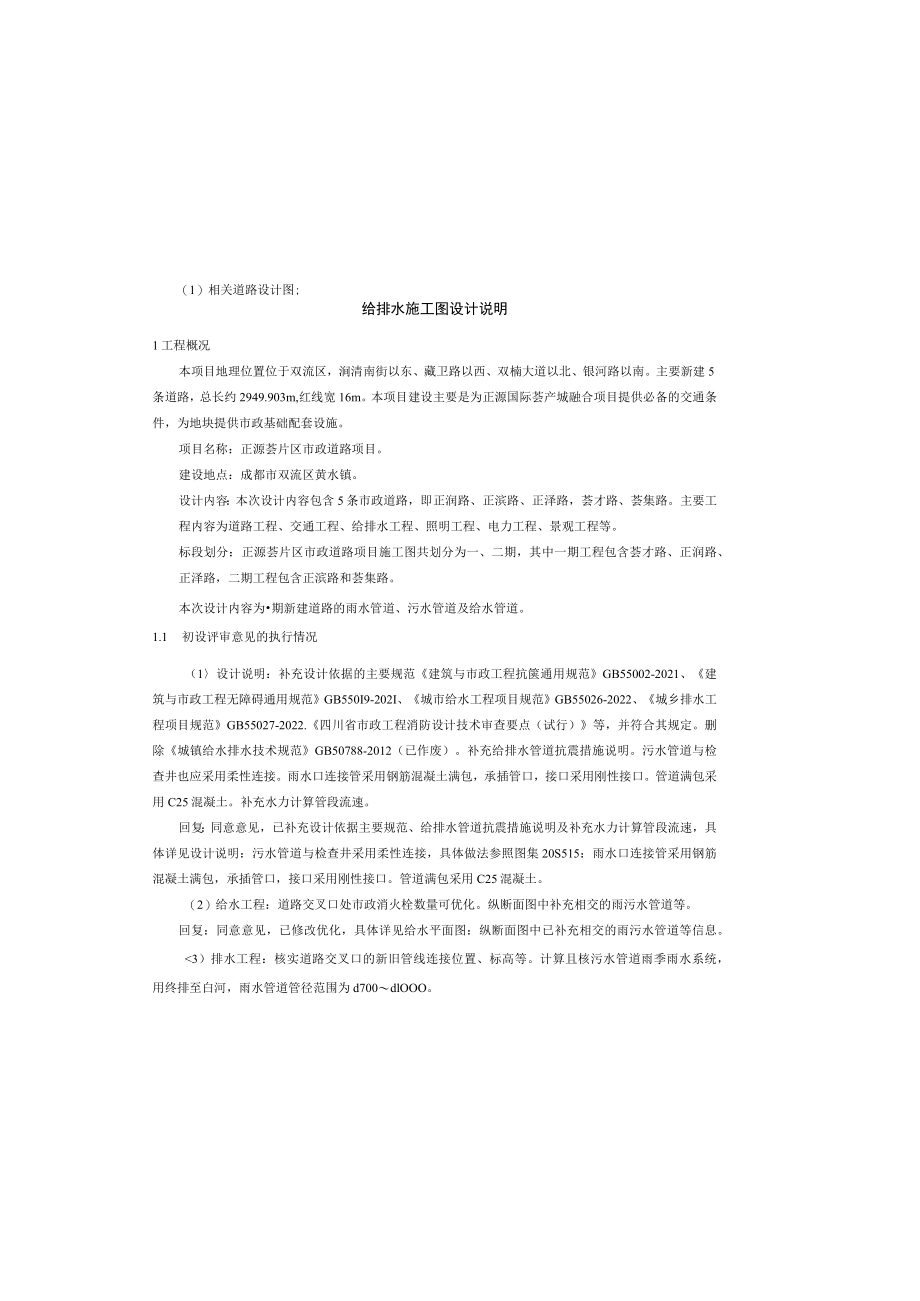

3、2019修订版）：17）给水排水工程构筑物工程施工及验收规范GB50141-2008；18）四川省海绵城市建设工程评价标准DBJ51/T151-2020；19）四川省低影响开发雨水控制与利用工程技术标准DBJ51/T084-2017：20）川建科发【2007】416号文等相关规范标准。2.2基础资料（1）相关道路设计图;给排水施工图设计说明1工程概况本项目地理位置位于双流区，涧清南街以东、藏卫路以西、双楠大道以北、银河路以南。主要新建5条道路，总长约2949.903m,红线宽16m。本项目建设主要是为正源国际荟产城融合项目提供必备的交通条件，为地块提供市政基础配套设施。项目名称：正源荟片区市政
4、道路项目。建设地点：成都市双流区黄水镇。设计内容：本次设计内容包含5条市政道路，即正润路、正滨路、正泽路，荟才路、荟集路。主要工程内容为道路工程、交通工程、给排水工程、照明工程、电力工程、景观工程等。标段划分：正源荟片区市政道路项目施工图共划分为一、二期，其中一期工程包含荟才路、正润路、正泽路，二期工程包含正滨路和荟集路。本次设计内容为期新建道路的雨水管道、污水管道及给水管道。1.1 初设评审意见的执行情况（1设计说明：补充设计依据的主要规范建筑与市政工程抗箧通用规范GB55002-2021、建筑与市政工程无障碍通用规范GB550I9-202I、城市给水工程项目规范GB55026-2022、城
5、乡排水工程项目规范GB55027-2022.四川省市政工程消防设计技术审查要点（试行）等，并符合其规定。删除城镇给水排水技术规范GB50788-2012（已作废）。补充给排水管道抗震措施说明。污水管道与检查井也应采用柔性连接。雨水口连接管采用钢筋混凝土满包，承插管口，接口采用刚性接口。管道满包采用C25混凝土。补充水力计算管段流速。回复：同意意见，已补充设计依据主要规范、给排水管道抗震措施说明及补充水力计算管段流速，具体详见设计说明：污水管道与检查井采用柔性连接，具体做法参照图集20S515：雨水口连接管采用钢筋混凝土满包，承插管口，接口采用刚性接口。管道满包采用C25混凝土。（2）给水工程：

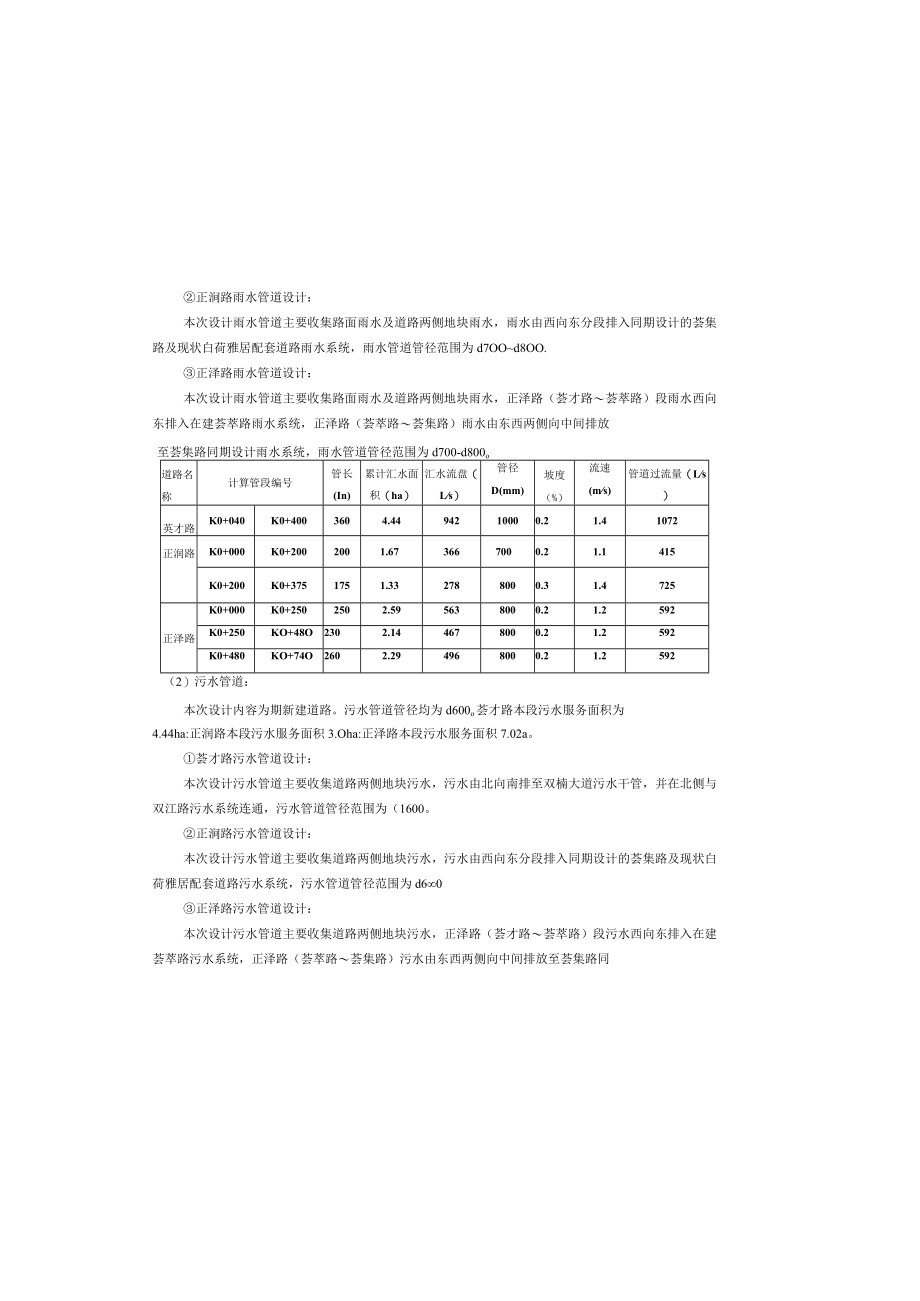

6、道路交叉口处市政消火栓数量可优化。纵断面图中补充相交的雨污水管道等。回复：同意意见，已修改优化，具体详见给水平面图：纵断面图中已补充相交的雨污水管道等信息。3）排水工程：核实道路交叉口的新旧管线连接位置、标高等。计算且核污水管道雨季雨水系统，用终排至白河，雨水管道管径范围为d700dlOOO。正涧路雨水管道设计：本次设计雨水管道主要收集路面雨水及道路两侧地块雨水，雨水由西向东分段排入同期设计的荟集路及现状白荷雅居配套道路雨水系统，雨水管道管径范围为d7OOd8OO.正泽路雨水管道设计：本次设计雨水管道主要收集路面雨水及道路两侧地块雨水，正泽路（荟才路荟萃路）段雨水西向东排入在建荟萃路雨水系统，
7、正泽路（荟萃路荟集路）雨水由东西两侧向中间排放至荟集路同期设计雨水系统，雨水管道管径范围为d700-d800o道路名称计算管段编号管长(In)累计汇水面积（ha）汇水流盘（Ls）管径D(mm)坡度（%）流速(ms)管道过流量（Ls）英才路K0+040K0+4003604.4494210000.21.41072正润路K0+000K0+2002001.673667000.21.1415K0+200K0+3751751.332788000.31.4725正泽路K0+000K0+2502502.595638000.21.2592K0+250KO+48O2302.144678000.21.2592K0+
8、480KO+74O2602.294968000.21.2592（2）污水管道：本次设计内容为期新建道路。污水管道管径均为d600o荟才路本段污水服务面积为4.44ha:正润路本段污水服务面积3.Oha:正泽路本段污水服务面积7.02a。荟才路污水管道设计：本次设计污水管道主要收集道路两侧地块污水，污水由北向南排至双楠大道污水干管，并在北侧与双江路污水系统连通，污水管道管径范围为（1600。正涧路污水管道设计：本次设计污水管道主要收集道路两侧地块污水，污水由西向东分段排入同期设计的荟集路及现状白荷雅居配套道路污水系统，污水管道管径范围为d60正泽路污水管道设计：本次设计污水管道主要收集道路两侧地
9、块污水，正泽路（荟才路荟萃路）段污水西向东排入在建荟萃路污水系统，正泽路（荟萃路荟集路）污水由东西两侧向中间排放至荟集路同(2)片区实测地形图：2.3文件资料(1)和业主签订的合同3排水工程3.1 主要技术指标雨水设计流量标准：雨水计算采用成都市的暴雨强度公式:(Lshd)7447.198(1+0.65HgP)口(t+27346)953m-ooi7式中设计参数：降雨强度q(Ls.ha);降雨重现期P：道路设计重现期P=5年；下穿隧道、人行地道、通道涵设计重现期P=50年；综合径流系数：结合设计区域范围内地面种类分布情况，一般取力=07下穿隧道、人行地道、通道涵W=1.0：起始流速：V=0.75
10、ms,过流时间：t=tl+t2,地面集水时间Il=Io分钟。(2)污水设计流量标准：根据成都市规划技术管理规定，污水管道面枳比流量取1.41Sha0污水管道工程采用单位面积定额法确定流量。污水用水量=面积比流量服务面积Kz3.2 平面设计(1)雨水管道：本次设计内容为一期新建道路。荟才路本段汇水面积为4.44ha,管径d700dlOOO：正润路本段汇水面积30ha,管径d700d800；正泽路本段汇水面积7.02a,管径d700d800。荟才路雨水管道设计：本次设计雨水管道主要收集路面雨水及道路两侧地块雨水，雨水由南向北排至在建双江路两层铺设，下层用粒径为532mm的碎石，上层铺中粗砂：对软工
11、地基，当基础承载力小于设计要求或由于施工期降水等原因，地基原状土被扰动而影响地基承载能力时，必须先对地基进行加固处理，在达到规定的地基承载力后，再铺设中粗砂基础层。铺设国度详见06MS201-1。3.3.3检查并检杳井井盖与井座位选用原则：主线检查井及位于车行道下的检杳井支管井均采用新型防沉降、防盗、防坠落等“五防”球墨铸铁井盖，球墨铸铁材料的井盅及井座，产品必须满足检查井盖(GB/T23858-2009),车行道检查井井盖采用1)400类型；其余均采用重型C250球墨铸铁井盖，位于人行道时，重型C250球墨铸铁井盖上方结合景观铺装加设景观检查井盖：检查井盖满足球墨铸铁可调式防沉降检查井盖(D
12、B510100)地方标准。井盖满足五防要求，180度可开启，按井型使用功能，在检查井盖上注明雨或污等字样o检查井位于车行、人行道路下时，井盖应与道路齐平，位于绿化带时应高于地面0.20m。检查井位于车行道下时，检查井应进行加固，避免井周围沉降。当管道跌水水头21.Om时设置跌水井，跌水井采用20S515国标图集。雨、污水检查井井盖应有标识。铸铁检查井或、雨水篦子应符合以下技术标准：(1)材质：采用球墨铸铁，其标准符合国标QT500-7,球化率达三级以上；(2)承压等级：按照GB/T23858-2009标准，检查井盖应满足D级400KN,雨水算子满足C级250KN：(3)防震胶条：符合GB/T5
13、31要求，皴丁胶含量40%以上的硫化皴丁胶条，硬度=755达到邵氏A级：(4)胶条嵌入槽：检瓷井盖应设置倒梯形拨入式安装槽：雨水篦子支撑面需设置“1”型卡槽，“C”型胶条：(5)开启角度：O0180。采用钢筋碎检查井，沿线部分坡度、流速过大段设置跌水井。检查井的位置，应设在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处。3.3.4雨水口雨水口采用预制碎装配式雨水口，参见16S518430雨水口采用偏沟式双篦雨水口，雨水期设计污水系统，污水管道管径范围为d6000道路名称计算管段编号管K(m)累计汇水面积(ha)汇水流(Ls)管径D(mm)充满度坡度(%)流速(ms)管
