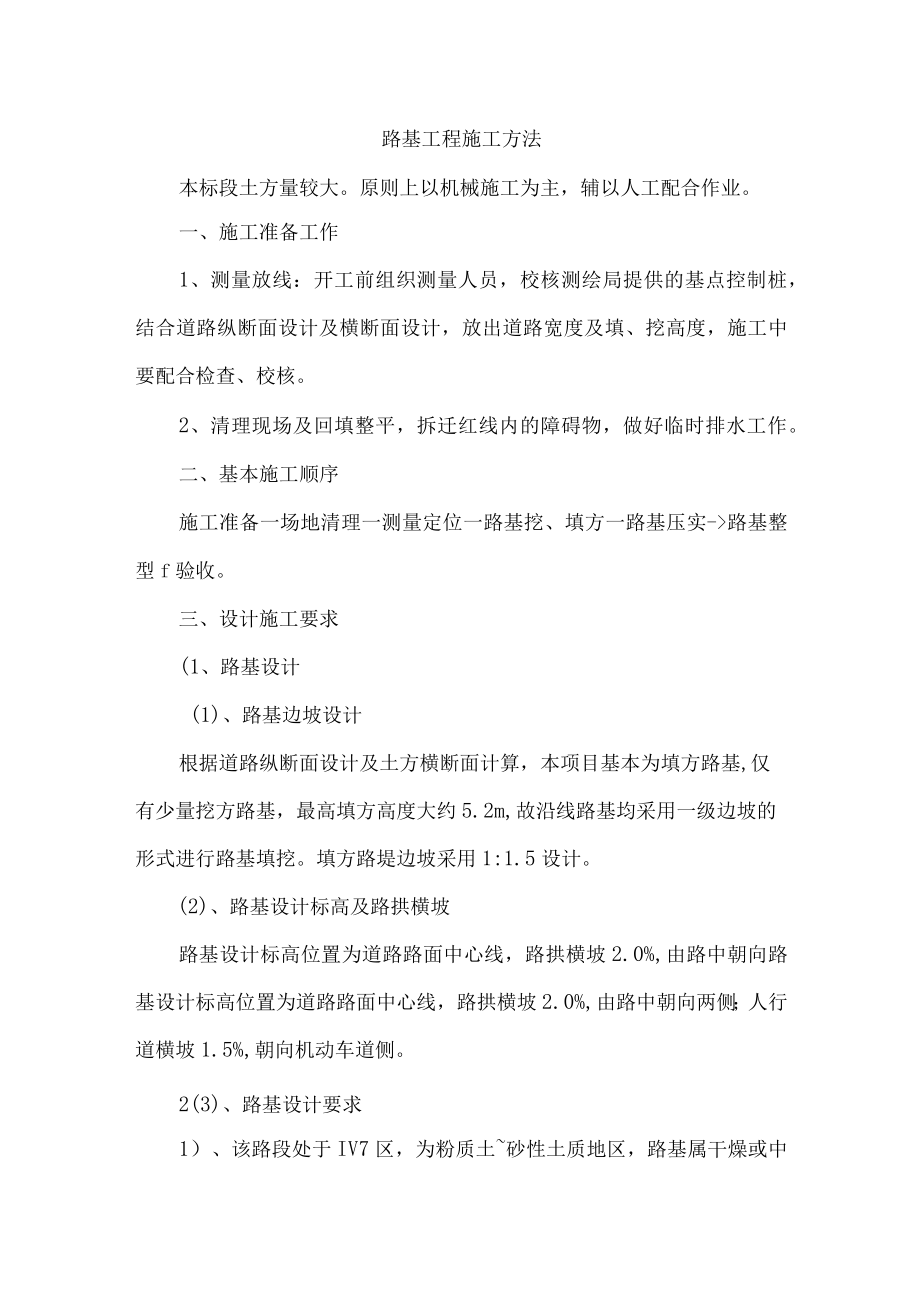

路基工程施工方法.docx_第1页
第1页 / 共10页

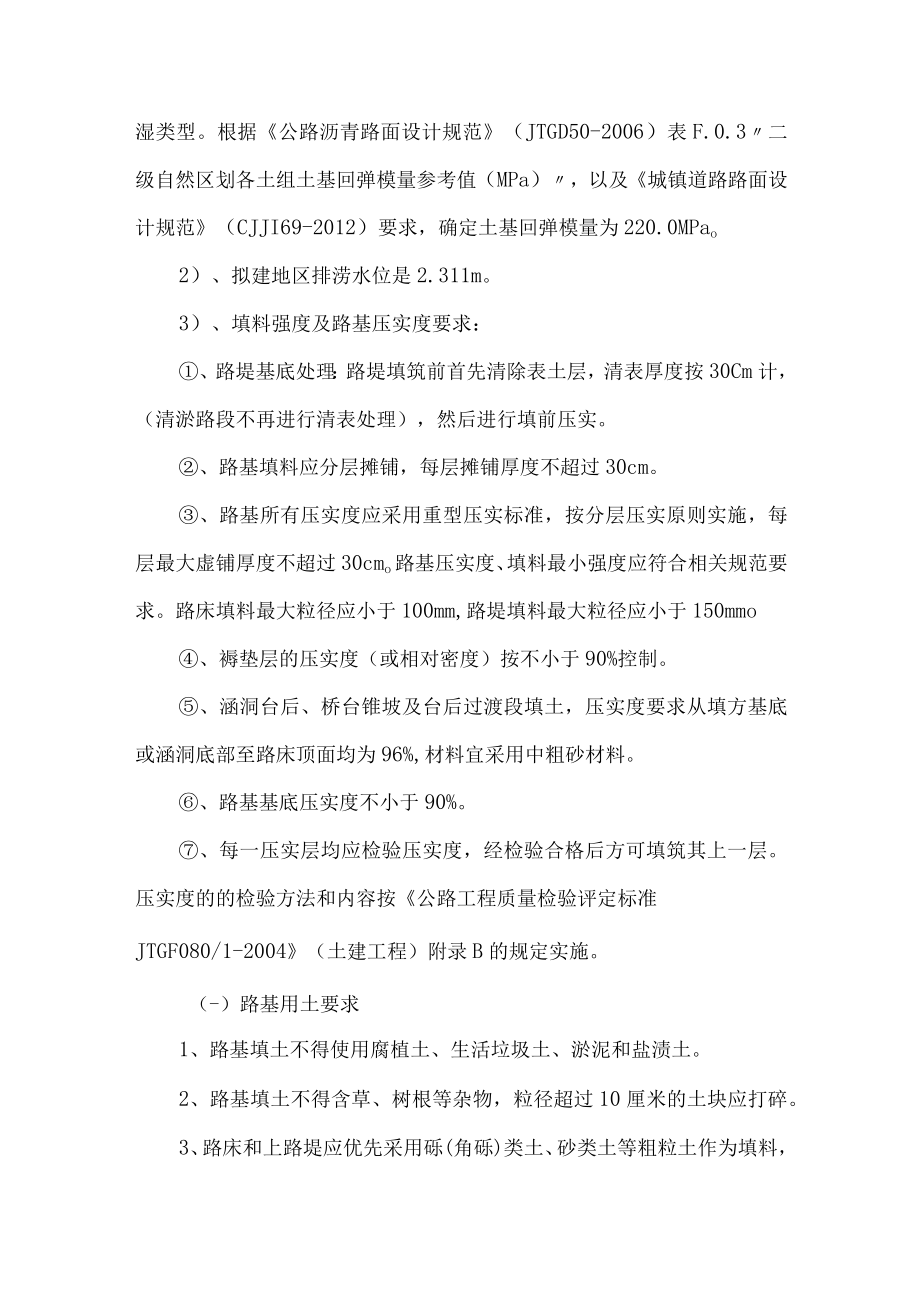

路基工程施工方法.docx_第2页
第2页 / 共10页

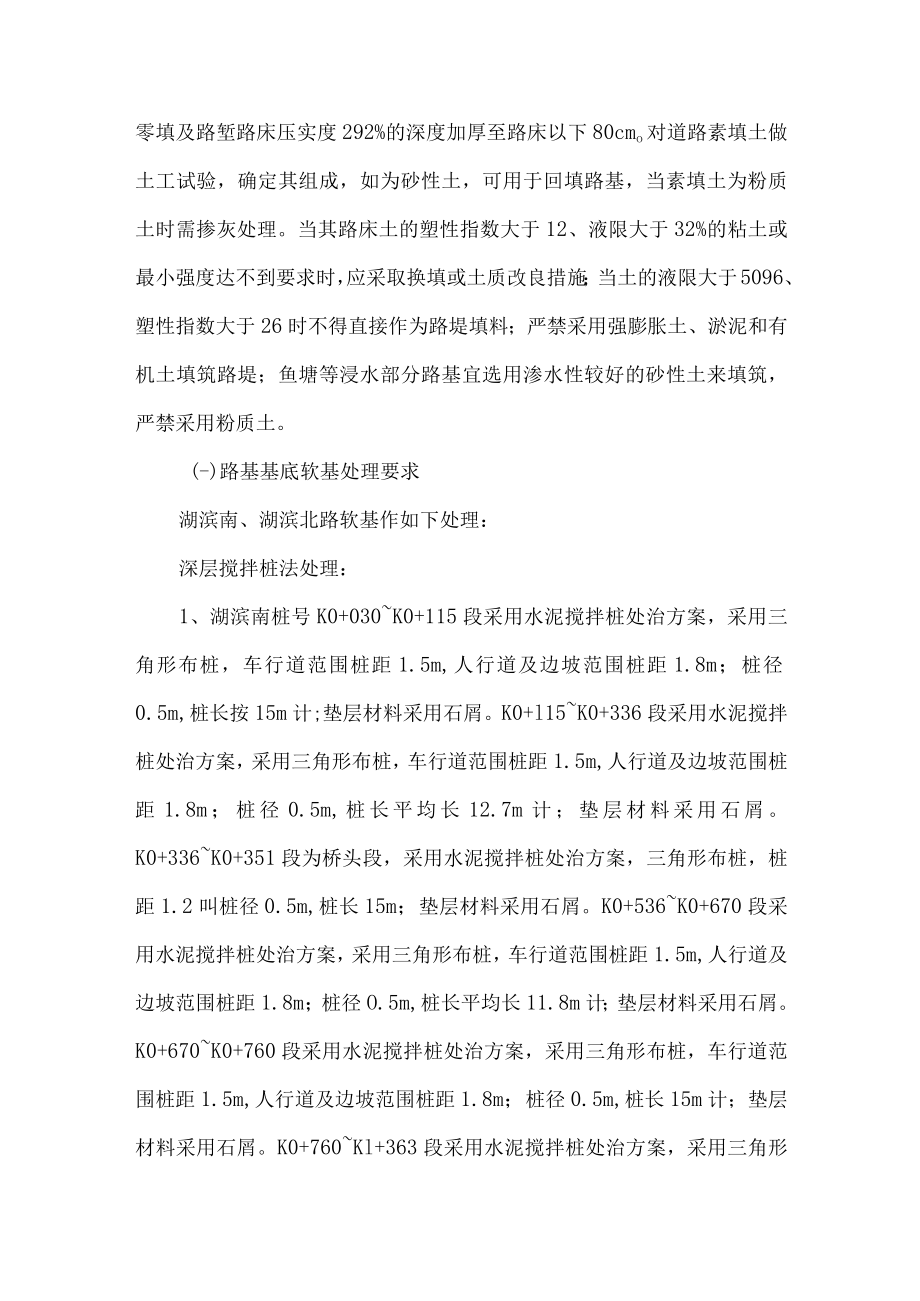

路基工程施工方法.docx_第3页
第3页 / 共10页
路基工程施工方法.docx_第4页
第4页 / 共10页
路基工程施工方法.docx_第5页
第5页 / 共10页
路基工程施工方法.docx_第6页
第6页 / 共10页
路基工程施工方法.docx_第7页
第7页 / 共10页
路基工程施工方法.docx_第8页
第8页 / 共10页
路基工程施工方法.docx_第9页
第9页 / 共10页
路基工程施工方法.docx_第10页
第10页 / 共10页
亲,该文档总共10页,全部预览完了,如果喜欢就下载吧!
资源描述

《路基工程施工方法.docx》由会员分享,可在线阅读,更多相关《路基工程施工方法.docx(10页珍藏版)》请在第壹文秘上搜索。

1、路基工程施工方法本标段土方量较大。原则上以机械施工为主,辅以人工配合作业。一、施工准备工作1、测量放线:开工前组织测量人员,校核测绘局提供的基点控制桩,结合道路纵断面设计及横断面设计,放出道路宽度及填、挖高度,施工中要配合检查、校核。2、清理现场及回填整平,拆迁红线内的障碍物,做好临时排水工作。二、基本施工顺序施工准备一场地清理一测量定位一路基挖、填方一路基压实-路基整型f验收。三、设计施工要求(1、路基设计(1)、路基边坡设计根据道路纵断面设计及土方横断面计算,本项目基本为填方路基,仅有少量挖方路基,最高填方高度大约5.2m,故沿线路基均采用一级边坡的形式进行路基填挖。填方路堤边坡采用1:1

2、.5设计。(2)、路基设计标高及路拱横坡路基设计标高位置为道路路面中心线,路拱横坡2.0%,由路中朝向路基设计标高位置为道路路面中心线,路拱横坡2.0%,由路中朝向两侧;人行道横坡1.5%,朝向机动车道侧。2(3)、路基设计要求1)、该路段处于IV7区,为粉质土砂性土质地区,路基属干燥或中湿类型。根据公路沥青路面设计规范(JTGD50-2006)表F.0.3二级自然区划各土组土基回弹模量参考值(MPa),以及城镇道路路面设计规范(CJJI69-2012)要求,确定土基回弹模量为220.0MPao2)、拟建地区排涝水位是2.311m。3)、填料强度及路基压实度要求:、路堤基底处理:路堤填筑前首先

3、清除表土层,清表厚度按30Cm计,(清淤路段不再进行清表处理),然后进行填前压实。、路基填料应分层摊铺,每层摊铺厚度不超过30cm。、路基所有压实度应采用重型压实标准,按分层压实原则实施,每层最大虚铺厚度不超过30cmo路基压实度、填料最小强度应符合相关规范要求。路床填料最大粒径应小于100mm,路堤填料最大粒径应小于150mmo、褥垫层的压实度(或相对密度)按不小于90%控制。、涵洞台后、桥台锥坡及台后过渡段填土,压实度要求从填方基底或涵洞底部至路床顶面均为96%,材料宜采用中粗砂材料。、路基基底压实度不小于90%。、每一压实层均应检验压实度,经检验合格后方可填筑其上一层。压实度的的检验方法

4、和内容按公路工程质量检验评定标准JTGF080/1-2004(土建工程)附录B的规定实施。(-)路基用土要求1、路基填土不得使用腐植土、生活垃圾土、淤泥和盐渍土。2、路基填土不得含草、树根等杂物,粒径超过10厘米的土块应打碎。3、路床和上路堤应优先采用砾(角砾)类土、砂类土等粗粒土作为填料,零填及路堑路床压实度292%的深度加厚至路床以下80cmo对道路素填土做土工试验,确定其组成,如为砂性土,可用于回填路基,当素填土为粉质土时需掺灰处理。当其路床土的塑性指数大于12、液限大于32%的粘土或最小强度达不到要求时,应采取换填或土质改良措施;当土的液限大于5096、塑性指数大于26时不得直接作为路

5、堤填料;严禁采用强膨胀土、淤泥和有机土填筑路堤;鱼塘等浸水部分路基宜选用渗水性较好的砂性土来填筑,严禁采用粉质土。(-)路基基底软基处理要求湖滨南、湖滨北路软基作如下处理:深层搅拌桩法处理:1、湖滨南桩号K0+030K0+115段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长按15m计;垫层材料采用石屑。K0+l15K0+336段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长平均长12.7m计;垫层材料采用石屑。K0+336K0+351段为桥头段,采用水泥搅拌桩处

6、治方案,三角形布桩,桩距1.2叫桩径0.5m,桩长15m;垫层材料采用石屑。K0+536K0+670段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径O.5m,桩长平均长11.8m计;垫层材料采用石屑。K0+670K0+760段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长15m计;垫层材料采用石屑。K0+760Kl+363段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长15m计;垫层材料采用石屑。K0+760Kl

7、+363段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长15m计;垫层材料采用石屑。Kl+442Kl+752段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长15m计;垫层材料采用石屑。其他段清表鱼塘排水后清淤,然后分层回填土方。2、湖滨北桩号:K0+147K0+280段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长按15m计;垫层材料采用石屑。K0+280K0+303段为箱涵段,采用水泥搅拌桩处治方

8、案,采用三角形布桩,桩距1.5m;桩径0.5m,桩长按15m计;垫层材料采用石屑。K0+303K0+479.054段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距L8m;桩径0.5m,桩长按15m计;垫层材料采用石屑。K0+504.054K0+614段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8叱桩径05n,桩长按15m计;垫层材料采用石屑。K0+614K0+810段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距L5m,人行道及边坡范围桩距L8m;桩径0.5m,桩长平均长13.5m计;垫层材料采用石屑。

9、K1+12(K1+193.5段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长按7.4m计;垫层材料采用石屑。Kl+193.5K1+2O8.5段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8m;桩径0.5m,桩长按7.4m计;垫层材料采用石屑。Kl+448.392Kl+520段采用水泥搅拌桩处治方案,采用三角形布桩,车行道范围桩距1.5m,人行道及边坡范围桩距1.8叱桩径0.5m,桩长按9.5m计;垫层材料采用石屑。K1+52OK1+819.281段采用水泥搅拌桩处治方案,采用三角形布桩

10、,车行道范围桩距1.5m,人行道及边坡范围桩距L8m;桩径0.5m,桩长按15m计;垫层材料采用石屑。其他段清表鱼塘排水后清淤,然后分层回填土方。3、复合地基承载力标准值不小于120KPao搅拌桩地基强度达到28天后,检测地基质量。4、搅拌桩水泥用量不少于60Kgm,水泥采用42.5R普通硅酸盐水泥,水灰比为0.45-0.55,采用四喷四搅施工工艺。以上设计参数的确定应在深层搅拌桩施工前通过试桩确定。5、水泥土28天无侧限抗压强度不小于1.OMPa,28天后复合地基承载力特征值应不小于120Kpao6、桩距允许偏差10Onmb垂直度允许偏差1.5%,桩径允许偏差不小于设计值(500)o7、桩顶

11、铺石屑垫层50Cnb石屑垫层压实系数不小于0.92。8、桩顶标高为褥垫层顶面标高。褥垫层开挖时,应将垫层范围内施工质量差的软桩头用人工凿除,不得采用机械开挖。(三)路基压实度要求填方路槽以下上路床030cm范围内295%;下路床3080cm范围内295%;上路堤80150cm范围内294%;下路堤150cm292虬零填及路堑路床030cm范围内95%;30-80cm范围内295%。(四)填筑要求填筑路堤要求采用水平分层填筑法施工,其分层最大厚度应与压实机具功能相适当。(五)路基边坡1、根据道路纵断面设计及土方横断面计算,本项目基本为填方路基,仅有少量挖方路基,最高填方高度大约5.2m,故沿线路

12、基均采用一级边坡的形式进行路基填挖。填方路堤边坡采用1:1.5设计。2、路基设计标高位置为道路路面中心线,路拱横坡2.0%,由路中朝向两侧;人行道横坡L5乐朝向机动车道侧。(六)路基顶面的回弹模量220MPa。(七)防治水土流失本项目所在地区年均降雨量超过160Ornnb而且台风季节暴雨集中,因此要求项目建设有完善的排水系统。本项目排水系统分路面排水,路基排水和桥面排水三部分。1、路面排水:采用市政地下排水系统为主要排水系统,路面水均通过道路市政地下管道排水系统完成。2、路基排水:因道路沿线尚未开发,路基外排水依靠修筑道路排水系统解决。其中路基填方边坡采取散排方式,流入边坡外自然地面,不另设坡

13、脚排水沟。3、桥面排水:为快速排除桥面雨水,防止雨水侵害桥面铺装,桥面两侧在适当位置设置泄水孔,以利于桥面雨水横向排放,具体见桥梁工程相关设计。四、主要施工方法土方施工要结合设计挖、填情况,先以挖作填,平衡后不够土方外购好土回填。1、路基挖方施工方法本路段路基超设计路床土方需挖除,结合现场实际,先分边施工路基,为确保工期,在有工作面的路段随时安排施工队施工。挖方路基施工开挖采用混合式开挖法,即先顺路堑挖通道,然后沿横向坡面挖掘,增加开挖面,加快施工进度。由于开挖深度不大,因此注意不要超挖,路基挖好后应立即进行下一工序施工。弃土应及时清运,不得乱堆放,以尽量减少对交通及周围环境的影响为原则,根据

14、现场实际情况确定堆土位置,运土路线、机械转运路线等。碾压、整平路床采用压路机压实,用环刀法检测其密实度。挖方路基压实度标准应符合有关规定。地下水位较高或土质湿软地段的路基其压实度达不到规定要求时,可采用晾晒、换土或合同设计人员及监理现场解决。路基面整修应结合挖最后一层土时进行,其路基允许偏差应符合有关规定。雨季施工雨季施工前,应先完成人行便道等设施,并做好防水、防洪、排水工作。透水性不良或不透水的土及其它地质不良的土质路基,在中雨或连续雨天应停止施工。雨季施工的每一压实层面均应作成4%的横坡排水,收工前,必须将铺填的松土压实完毕。施工控制与质量检验质量管理贯穿于施工全过程,与全体施工人员有关,

15、涉及所有与质量有关的因素。压实时的材料含水量与最佳含水量之差控制在不超过2虬最佳含水量按JTJ051-93土工试验标准用重型击实试验测定。2、路基填方施工方法路基填方施工在方案的制定上,要紧紧抓住“选料,晾晒,整平,压实,检验”等关键环节施工,确保路基填筑质量。填土路基尽可能的避开雨季施工,并注重路基的防排水工作,加大旱季的施工力度,确保路堤的施工进度。组织各项作业均衡进行,做到路基施工的正规化、标推化。借土施工前,首先对拟定的土场进行土质试验,并确定填土场的贮量,并考虑就近的原则。填方区开挖的表层腐植土、淤泥等,先就近集中堆放,而后统一运至借土场或弃土场。路基填土前要先取土样作出试验,确定压

16、实参数取50米作为试验路段,通过试验路段的施工,修正优化压实参数。当符合设计和规范要求后,送监理工程师审批,作为以后压实的标准。然后采用“四区段八流程作业法”施工。填土时由路中间向两边按30cm一层分层填方,并用摊铺机摊铺均匀。碾压时先碾压中间后碾压两边,使得该层整个深度内压实度处处均匀,同时达到要求的密实度。路堤的填筑按四区段八流程水平分层填筑施工。四区段是:填料、整平、碾压、检测区段。即:填、平、压、检。八流程是:施工准备及测量放线、基底处理、分层填筑、摊铺平整、碾压夯实、检验签证、路面整形、边坡整形。各区段流程单独作业,不许交叉施工。、基底处理基底为淤泥必须挖除,软土或松土时,应翻挖,分层回填密实。
