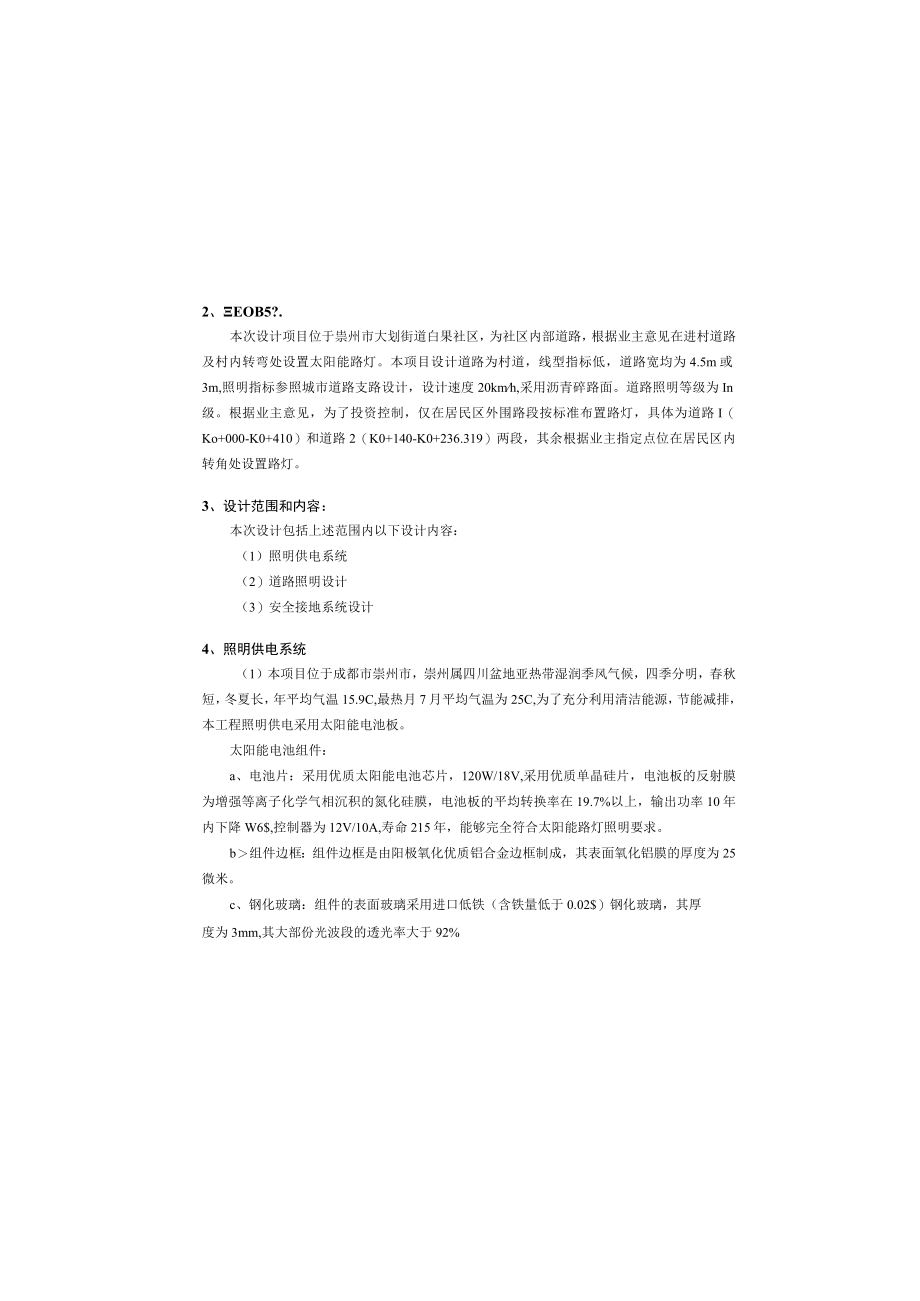

1、2、EOB5?.本次设计项目位于祟州市大划街道白果社区，为社区内部道路，根据业主意见在进村道路及村内转弯处设置太阳能路灯。本项目设计道路为村道，线型指标低，道路宽均为4.5m或3m,照明指标参照城市道路支路设计，设计速度20kmh,采用沥青碎路面。道路照明等级为In级。根据业主意见，为了投资控制，仅在居民区外围路段按标准布置路灯，具体为道路I（Ko+000-K0+410）和道路2（K0+140-K0+236.319）两段，其余根据业主指定点位在居民区内转角处设置路灯。3、设计范围和内容：本次设计包括上述范围内以下设计内容：（1）照明供电系统（2）道路照明设计（3）安全接地系统设计4、照明供电系
2、统（1）本项目位于成都市崇州市，崇州属四川盆地亚热带湿润季风气候，四季分明，春秋短，冬夏长，年平均气温15.9C,最热月7月平均气温为25C,为了充分利用清洁能源，节能减排，本工程照明供电采用太阳能电池板。太阳能电池组件：a、电池片：采用优质太阳能电池芯片，120W/18V,采用优质单晶硅片，电池板的反射膜为增强等离子化学气相沉积的氮化硅膜，电池板的平均转换率在19.7%以上，输出功率10年内下降W6$,控制器为12V/10A,寿命215年，能够完全符合太阳能路灯照明要求。b组件边框：组件边框是由阳极氧化优质铝合金边框制成，其表面氧化铝膜的厚度为25微米。c、钢化玻璃：组件的表面玻璃采用进口低

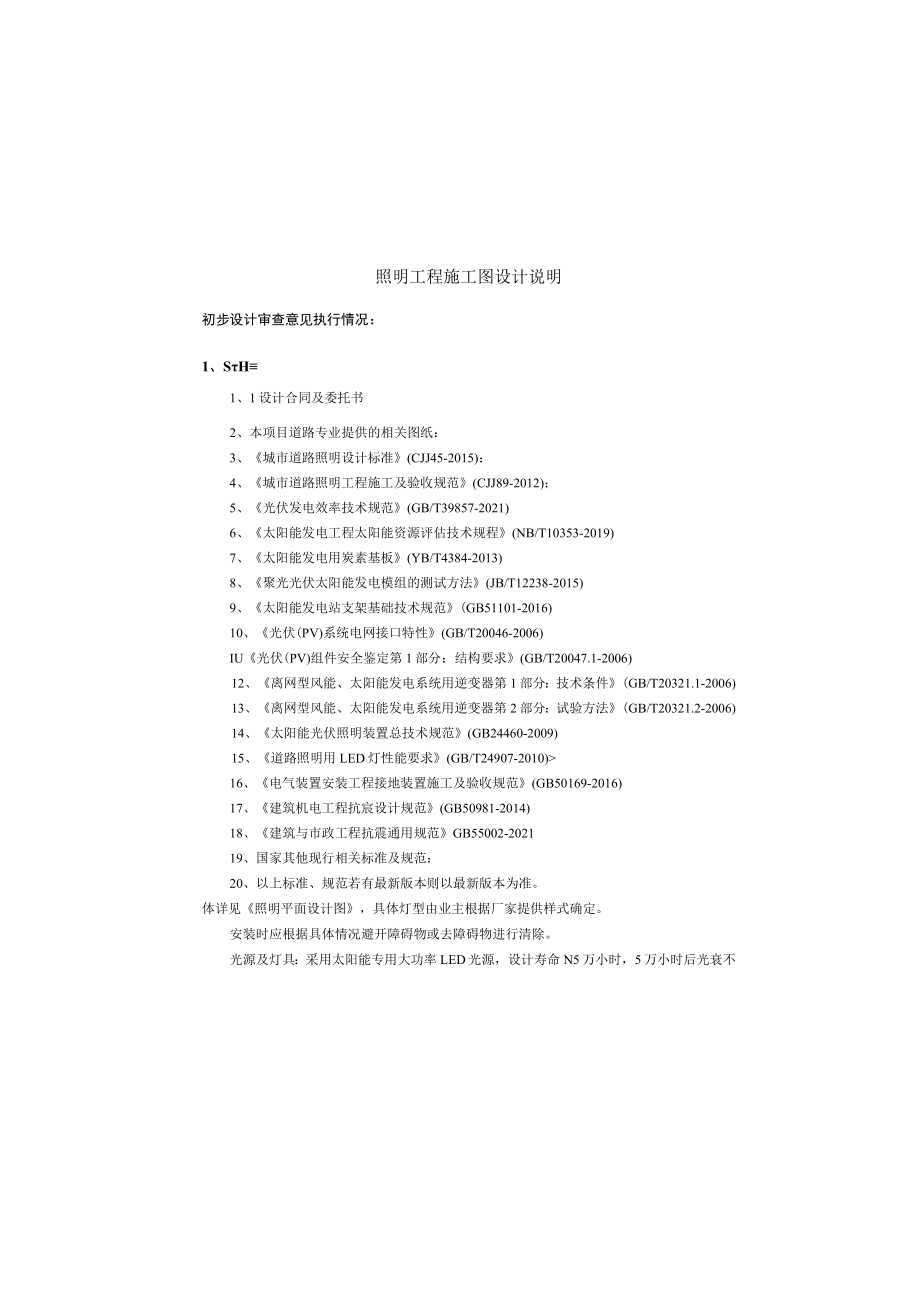

3、铁（含铁量低于0.02$）钢化玻璃，其厚度为3mm,其大部份光波段的透光率大于92%照明工程施工图设计说明初步设计审查意见执行情况：1、SH1、1设计合同及委托书2、本项目道路专业提供的相关图纸：3、城市道路照明设计标准(CJJ45-2015)：4、城市道路照明工程施工及验收规范(CJJ89-2012)；5、光伏发电效率技术规范(GB/T39857-2021)6、太阳能发电工程太阳能资源评估技术规程(NB/T10353-2019)7、太阳能发电用炭素基板(YB/T4384-2013)8、聚光光伏太阳能发电模组的测试方法(JB/T12238-2015)9、太阳能发电站支架基础技术规范(GB511
4、01-2016)10、光伏(PV)系统电网接口特性(GB/T20046-2006)IU光伏(PV)组件安全鉴定第1部分：结构要求(GB/T20047.1-2006)12、离网型风能、太阳能发电系统用逆变器第1部分：技术条件(GB/T20321.1-2006)13、离网型风能、太阳能发电系统用逆变器第2部分：试验方法(GB/T20321.2-2006)14、太阳能光伏照明装置总技术规范(GB24460-2009)15、道路照明用LED灯性能要求(GB/T24907-2010)16、电气装置安装工程接地装置施工及验收规范(GB50169-2016)17、建筑机电工程抗宸设计规范(GB50981-2

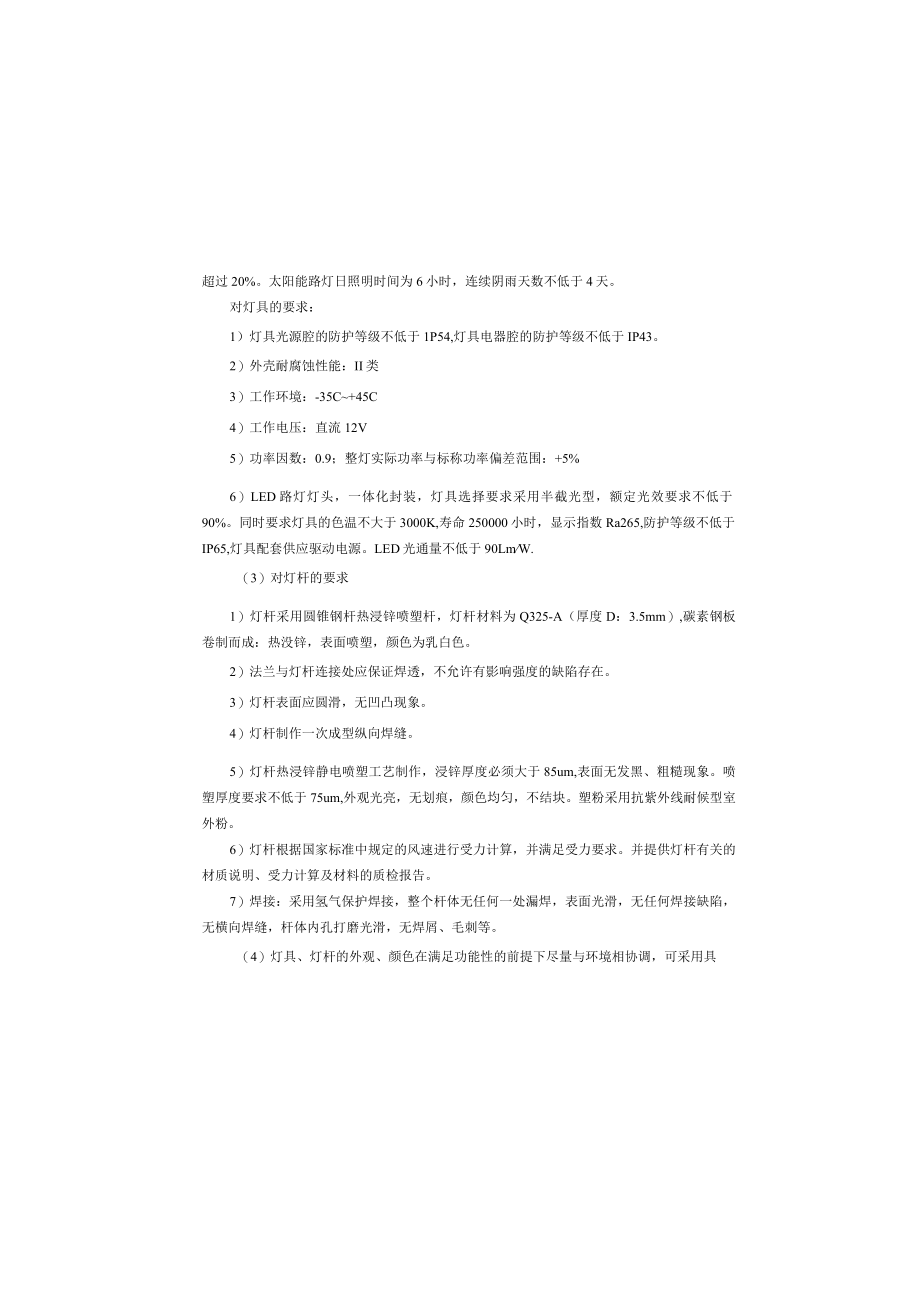

5、014)18、建筑与市政工程抗震通用规范GB55002-202119、国家其他现行相关标准及规范：20、以上标准、规范若有最新版本则以最新版本为准。体详见照明平面设计图，具体灯型由业主根据厂家提供样式确定。安装时应根据具体情况避开障碍物或去障碍物进行清除。光源及灯具：采用太阳能专用大功率LED光源，设计寿命N5万小时，5万小时后光衰不超过20%。太阳能路灯日照明时间为6小时，连续阴雨天数不低于4天。对灯具的要求：1）灯具光源腔的防护等级不低于1P54,灯具电器腔的防护等级不低于IP43。2）外壳耐腐蚀性能：II类3）工作环境：-35C+45C4）工作电压：直流12V5）功率因数：0.9；整灯实
6、际功率与标称功率偏差范围：+5%6）LED路灯灯头，一体化封装，灯具选择要求采用半截光型，额定光效要求不低于90%。同时要求灯具的色温不大于3000K,寿命250000小时，显示指数Ra265,防护等级不低于IP65,灯具配套供应驱动电源。LED光通量不低于90LmW.（3）对灯杆的要求1）灯杆采用圆锥钢杆热浸锌喷塑杆，灯杆材料为Q325-A（厚度D：3.5mm）,碳素钢板卷制而成：热没锌，表面喷塑，颜色为乳白色。2）法兰与灯杆连接处应保证焊透，不允许有影响强度的缺陷存在。3）灯杆表面应圆滑，无凹凸现象。4）灯杆制作一次成型纵向焊缝。5）灯杆热浸锌静电喷塑工艺制作，浸锌厚度必须大于85um,表
7、面无发黑、粗糙现象。喷塑厚度要求不低于75um,外观光亮，无划痕，颜色均匀，不结块。塑粉采用抗紫外线耐候型室外粉。6）灯杆根据国家标准中规定的风速进行受力计算，并满足受力要求。并提供灯杆有关的材质说明、受力计算及材料的质检报告。7）焊接：采用氢气保护焊接，整个杆体无任何一处漏焊，表面光滑，无任何焊接缺陷，无横向焊缝，杆体内孔打磨光滑，无焊屑、毛刺等。（4）灯具、灯杆的外观、颜色在满足功能性的前提下尽量与环境相协调，可采用具d、封装材料：组件由国外进口的抗老化EX（乙烯）和耐候性良好的优质TPT（M合氟塑料膜）材料层压制而成；e、接线盒：采用了优质PP材料作为接线盒外壳和内绝缘材料，镀银钢质电极
8、材料厂作为接线柱，并配置两个旁路二级管以减少热斑效应，接线盒具有极好的密封和防水性能。（2）蓄电池规格：采用太阳能专用的12V150Ah阀控式密封免维护胶体蓄电池，使用寿命大于5年，温度使用范围为-25T+50C,具有深度充放电功能。（3）控制系统：采用具有自身功耗小，且具有蓄电池过充保护、过放保护、蓄电池开放保护、负载过电压保护、短路保护、反接保护、延电动作、浮充，温度补偿，光控加时控，防潮保护以及自动开关和时间调整等功能，保证系统可靠运行。控制器寿命：8年。（4）蓄电池保温箱：柜体采用表面光洁的冷轧钢板，厚度为LOmm,坚固耐用，保温箱设置通风孔。在To-C环境下，箱内初始温度N10C时，
9、能确保24小时内箱内温度不低于0Co考虑到电池自身微量散热，更可持久确保保温箱内温度。保温层惇60mm用性能稳定的聚纪酯发泡保温材料，具有密度小、导热系数低、阻燃、耐低温、抗腐蚀的特点，能和箱体良好接触，整体达到最佳保温效果。门体采用上开式门体，便于日后维护、操作及巡测。周边采用耐低温的硅橡胶条密封，形成密闭的保温空间。（5）蓄电池防盗：在路灯基础靠电池井侧预埋40*4扁钢，与保温箱外侧焊接防盗。5、道路照明设计（1） 3m入户道路参照城市支路道路标准：平均照度维持值Eav=18.41x101x;功率密度LPD=O.46Wm,0.3,亮度总均匀度UO=O.60.4；4.5m入户道路参照城市支路
10、道路标准：平均照度维持值EaV=I2.31x2IOlx;功率密度LPD=O.37WfV0.6WItf,照度均匀度UE=O.420.3,亮度总均匀度U）=O.550.4；本项目均是入户道路与入户道路交汇，路面平均照度维持值取EaV=I51x,照度均匀度5=0.4；（2） 3m或4.5m道路路灯均单侧布置，距离道路边线05m,采用单臂灯杆，灯具照明高度为6m（不包括太阳能电池板支架高度），路灯间距20米，路灯功率采用25W,具3、路灯基础仅供参考。有一定装饰性灯具。（5）对电气接头处用沥青热涂一层后，再用半重置方式绕包聚氯乙烯塑料带2层,自黏带塑料带1层进行防腐处理。每根灯杆进行独立接地。每个灯杆
11、埋地螺栓采用40X4镀锌扁钢与垂直接地体可靠焊接，垂直接地体采用L50X5角钢，2.5m长，埋深0.8m。具体做法参考国标图集03D501-4-ll接地电阻要求不大于4欧。7、节蒯&施照明光源采用太阳能。利用了大自然的清洁能源，节约了其它能源消耗，同时采用LED灯，在同等照度下，相比高压钠灯需要的功率更低，经计算，本项目3m道路功率密度值计算值LPD=O.46WW0.6Wm2,4.5m道路功率密度值计算值LPD=O.37Wm20.6Wm2规范要求值，起到节能作用。8、抗碘施1）抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。2）配电装置至用电设备间连线应符合下列规定：宜采用软导体；当采用穿金属导管、刚性塑料导管敷设时，进口处应转为挠性线管过渡。3）电气设备、通信设备和电气装置的安装应牢固可靠。设备和装置的安装螺栓或焊接强度应满足抗震要求。9、事项：1、本设计中对照明灯具及灯杆提出高度、臂长、灯具功率、仰角等相关技术指标具体造型由业主单位决定，设计单位配合提供资料。2、所有电气设备应选用国家现行的技术先进、可靠的产品，不得采用国家明令淘汰的产品。
