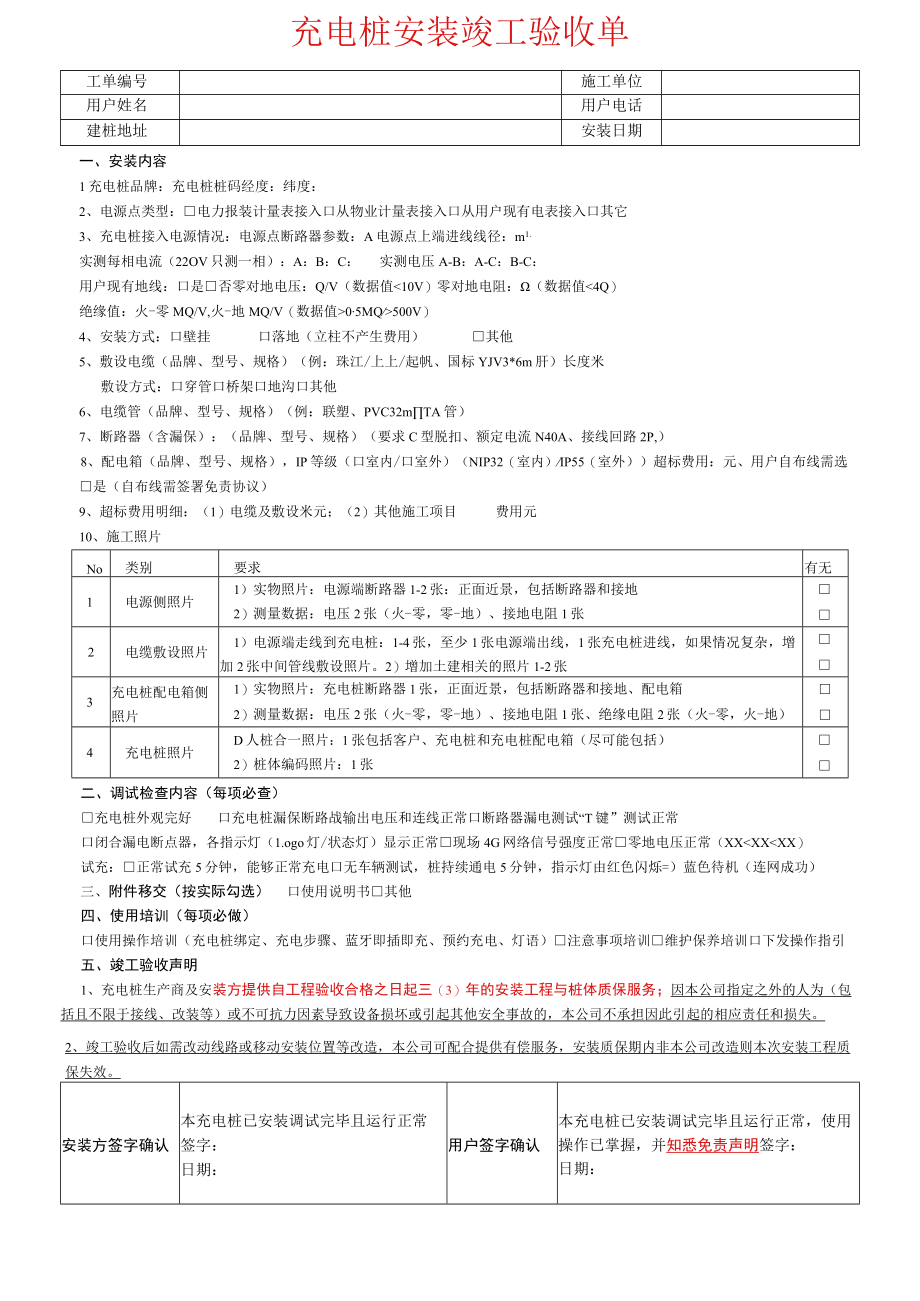

1、充电桩安装竣工验收单工单编号施工单位用户姓名用户电话建桩地址安装日期一、安装内容1充电桩品牌：充电桩桩码经度：纬度：2、电源点类型：电力报装计量表接入口从物业计量表接入口从用户现有电表接入口其它3、充电桩接入电源情况：电源点断路器参数：A电源点上端进线线径：m1.实测每相电流（22OV只测一相）：A：B：C：实测电压A-B：A-C：B-C：用户现有地线：口是否零对地电压：Q/V（数据值10V）零对地电阻：（数据值05MQ500V）4、安装方式：口壁挂口落地（立柱不产生费用）其他5、敷设电缆（品牌、型号、规格）（例：珠江/上上/起帆、国标YJV3*6m肝）长度米敷设方式：口穿管口桥架口地沟口其他
2、6、电缆管（品牌、型号、规格）（例：联塑、PVC32mTA管）7、断路器（含漏保）：（品牌、型号、规格）（要求C型脱扣、额定电流N40A、接线回路2P,）8、配电箱（品牌、型号、规格），IP等级（口室内/口室外）（NIP32（室内）IP55（室外）超标费用：元、用户自布线需选是（自布线需签署免责协议）9、超标费用明细：（1）电缆及敷设米元；（2）其他施工项目费用元10、施工照片No类别要求有无1电源侧照片1）实物照片：电源端断路器1-2张：正面近景，包括断路器和接地2）测量数据：电压2张（火-零，零-地）、接地电阻1张2电缆敷设照片1）电源端走线到充电桩：1-4张，至少1张电源端出线，1张充电
3、桩进线，如果情况复杂，增加2张中间管线敷设照片。2）增加土建相关的照片1-2张3充电桩配电箱侧照片1）实物照片：充电桩断路器1张，正面近景，包括断路器和接地、配电箱2）测量数据：电压2张（火-零，零-地）、接地电阻1张、绝缘电阻2张（火-零，火-地）4充电桩照片D人桩合一照片：1张包括客户、充电桩和充电桩配电箱（尽可能包括）2）桩体编码照片：1张二、调试检查内容（每项必查）充电桩外观完好口充电桩漏保断路战输出电压和连线正常口断路器漏电测试“T键”测试正常口闭合漏电断点器，各指示灯（1.ogo灯/状态灯）显示正常现场4G网络信号强度正常零地电压正常（XXXXXX）试充：正常试充5分钟，能够正常充
4、电口无车辆测试，桩持续通电5分钟，指示灯由红色闪烁=）蓝色待机（连网成功）三、附件移交（按实际勾选）口使用说明书其他四、使用培训（每项必做）口使用操作培训（充电桩绑定、充电步骤、蓝牙即插即充、预约充电、灯语）注意事项培训维护保养培训口下发操作指引五、竣工验收声明1、充电桩生产商及安装方提供自工程验收合格之日起三（3）年的安装工程与桩体质保服务；因本公司指定之外的人为（包括且不限于接线、改装等）或不可抗力因素导致设备损坏或引起其他安全事故的，本公司不承担因此引起的相应责任和损失。2、竣工验收后如需改动线路或移动安装位置等改造，本公司可配合提供有偿服务，安装质保期内非本公司改造则本次安装工程质保失效。安装方签字确认本充电桩已安装调试完毕且运行正常签字：日期：用户签字确认本充电桩已安装调试完毕且运行正常，使用操作已掌握，并知悉免责声明签字：日期：
