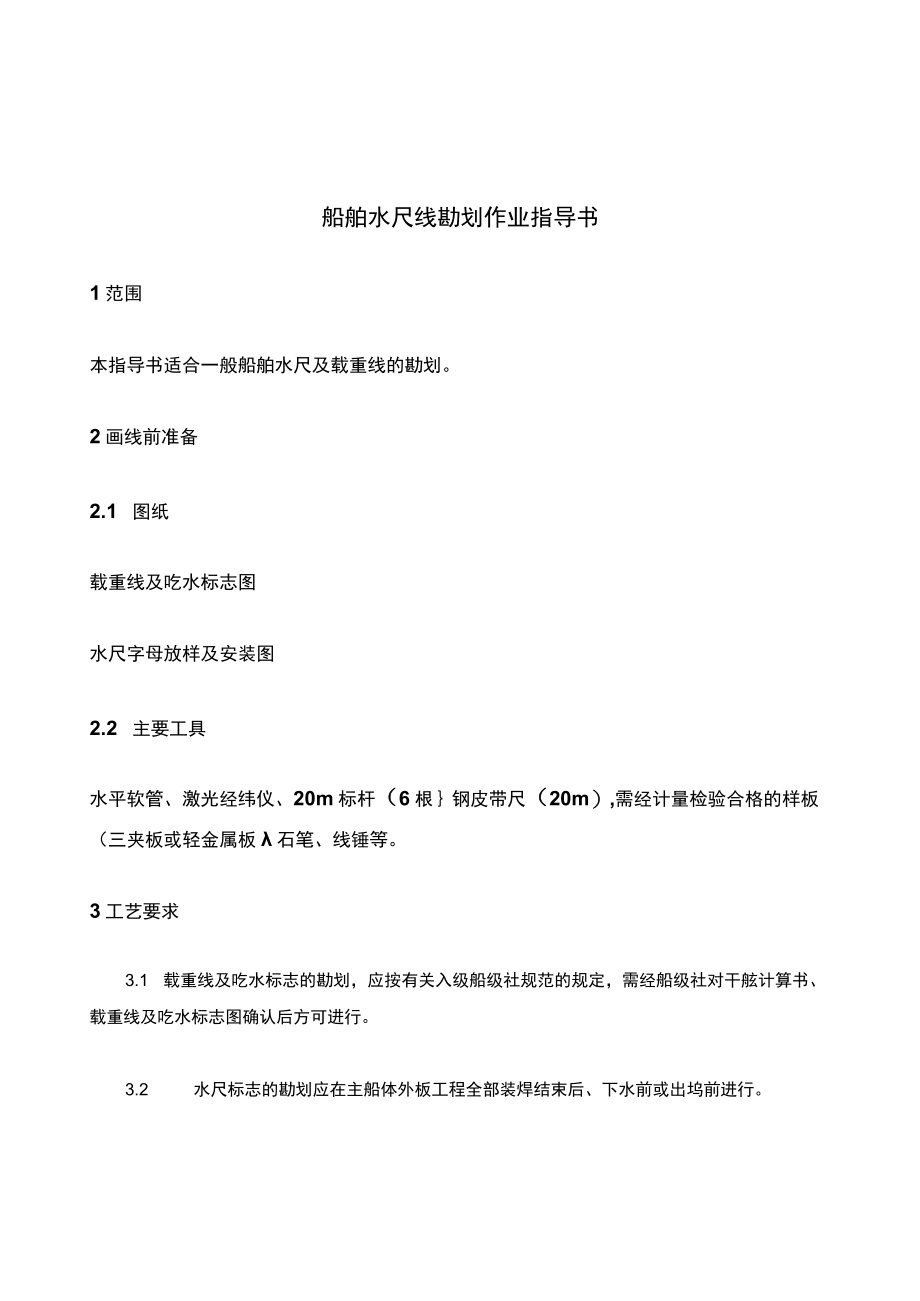

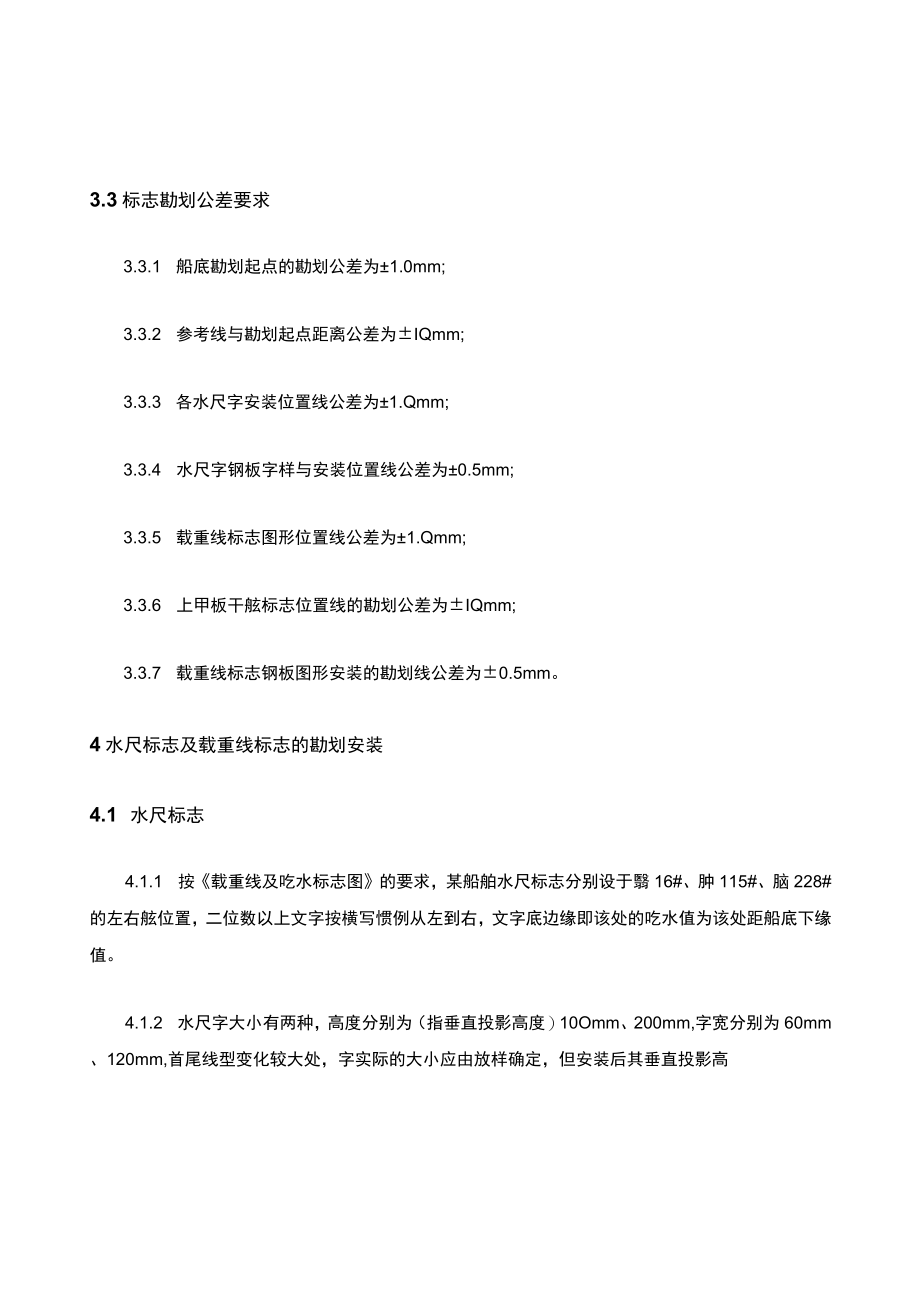

1、船舶水尺线勘划作业指导书1范围本指导书适合一般船舶水尺及载重线的勘划。2画线前准备2.1 图纸载重线及吃水标志图水尺字母放样及安装图2.2 主要工具水平软管、激光经纬仪、20m标杆（6根钢皮带尺（20m）,需经计量检验合格的样板（三夹板或轻金属板石笔、线锤等。3工艺要求3.1 载重线及吃水标志的勘划，应按有关入级船级社规范的规定，需经船级社对干舷计算书、载重线及吃水标志图确认后方可进行。3.2 水尺标志的勘划应在主船体外板工程全部装焊结束后、下水前或出坞前进行。3.3标志勘划公差要求3.3.1 船底勘划起点的勘划公差为1.0mm;3.3.2 参考线与勘划起点距离公差为IQmm;3.3.3 各水
2、尺字安装位置线公差为1.Qmm;3.3.4 水尺字钢板字样与安装位置线公差为0.5mm;3.3.5 载重线标志图形位置线公差为1.Qmm;3.3.6 上甲板干舷标志位置线的勘划公差为IQmm;3.3.7 载重线标志钢板图形安装的勘划线公差为0.5mm。4水尺标志及载重线标志的勘划安装4.1 水尺标志4.1.1 按载重线及吃水标志图的要求，某船舶水尺标志分别设于翳16#、肿115#、脑228#的左右舷位置，二位数以上文字按横写惯例从左到右，文字底边缘即该处的吃水值为该处距船底下缘值。4.1.2 水尺字大小有两种，高度分别为（指垂直投影高度）10Omm、200mm,字宽分别为60mm、120mm,

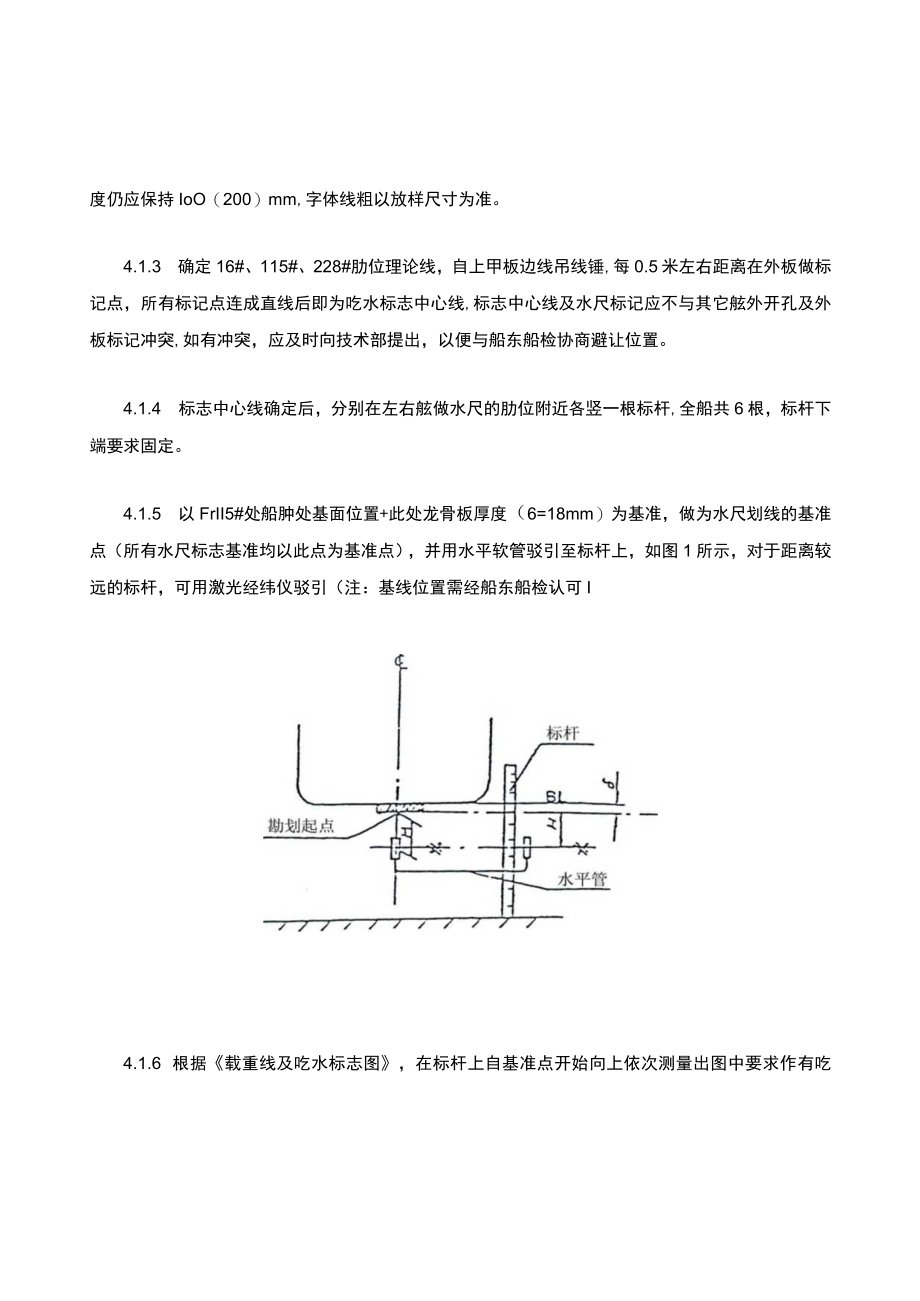

3、首尾线型变化较大处，字实际的大小应由放样确定，但安装后其垂直投影高度仍应保持IoO（200）mm,字体线粗以放样尺寸为准。4.1.3 确定16#、115#、228#肋位理论线，自上甲板边线吊线锤,每0.5米左右距离在外板做标记点，所有标记点连成直线后即为吃水标志中心线,标志中心线及水尺标记应不与其它舷外开孔及外板标记冲突,如有冲突，应及时向技术部提出，以便与船东船检协商避让位置。4.1.4 标志中心线确定后，分别在左右舷做水尺的肋位附近各竖一根标杆,全船共6根，标杆下端要求固定。4.1.5 以FrII5#处船肿处基面位置+此处龙骨板厚度（6=18mm）为基准，做为水尺划线的基准点（所有水尺标志
4、基准均以此点为基准点），并用水平软管驳引至标杆上，如图1所示，对于距离较远的标杆，可用激光经纬仪驳引（注：基线位置需经船东船检认可I4.1.6 根据载重线及吃水标志图，在标杆上自基准点开始向上依次测量出图中要求作有吃水标志的高度值，并做好标记，利用水平软管，分别将各个标杆上不同高度的水尺标志基准线反映到船体外板上,并做好标记。4.1.7 待水尺线勘划完毕，报内检认可后，方可点焊定位水尺标志字样,水尺字样定位完毕,报船东船检认可，认可后方可进行周围焊，焊脚高度一般为1.2t+1.mm,t为字板厚度。4.1.8 水尺标志安装示意如图2,图中尺寸均为正视投影尺寸；O21cENTEROFDRAFTMA
5、RK水尺标志中心线BOTTOMOFKEE1.P1.ATE平板龙骨底部4.2 载重线标志4.2.1 载重线标志勘划与安装，按载重线及吃水标志图的规定位置，并从上甲板的上甲板线向下量取最小夏季干舷的垂直距离点。为准确划出上甲板上边缘的位置线，按放样线型（加船壳板厚度）用三夹板或轻金属板制作划线样板，见图3o按样板划出参考线后，以参考线为依据,向上划出上甲板线并作好标记，并划出上甲板线安装轮廓线。4.2.2 根据载重线及吃水标志图中的夏季最小干舷（图中理论为5224mm,实际以船级社提供的高度为准），以上甲板线为基准，向下划出载重线安装位置线，并划出载重线标志轮廓线。4.2.3 上甲板线及载重线基准线及其安装轮廓线确定后,报质量部认可，认可后方可点焊定位上甲板线及载重线标志及其字样。4.2.4 上甲板线及载重线点焊定位完毕后，报船东船检认可，认可完毕后方可实施周围焊。4.2.5 附注图示某船船中位于Fr1.1.6+20处载重线标志中心位于Fr1.1.6+338处,详见图40Fr.116+3381.OADLINE MARKStiiu5检验规则5.1 检验实船施工内容是否和图样完全一致。5.2 检验图样及工艺中的技术要求，在施工中是否完全满足。5.3 检验载重线标志、水尺、是否符合勘划公差要求。
