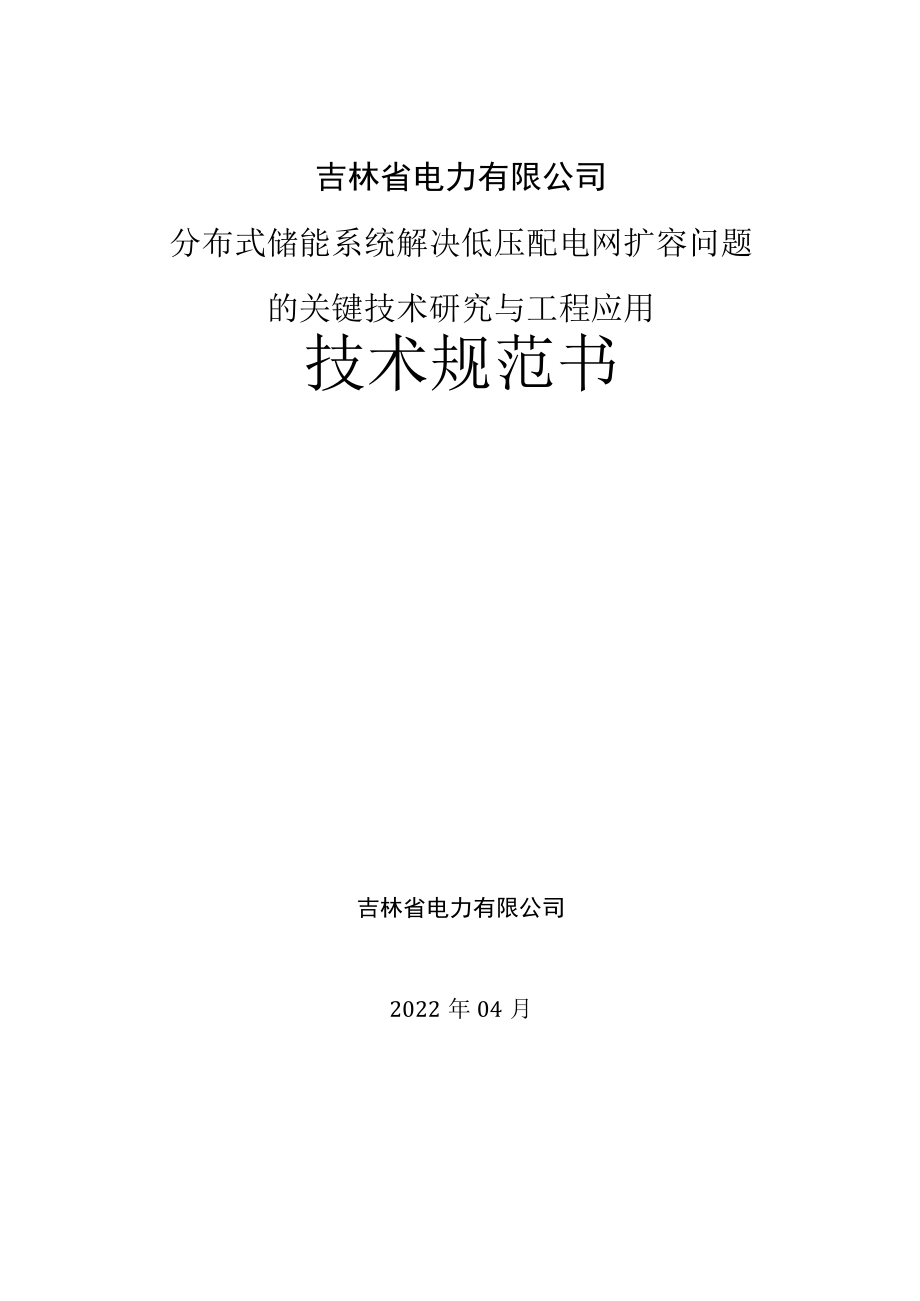

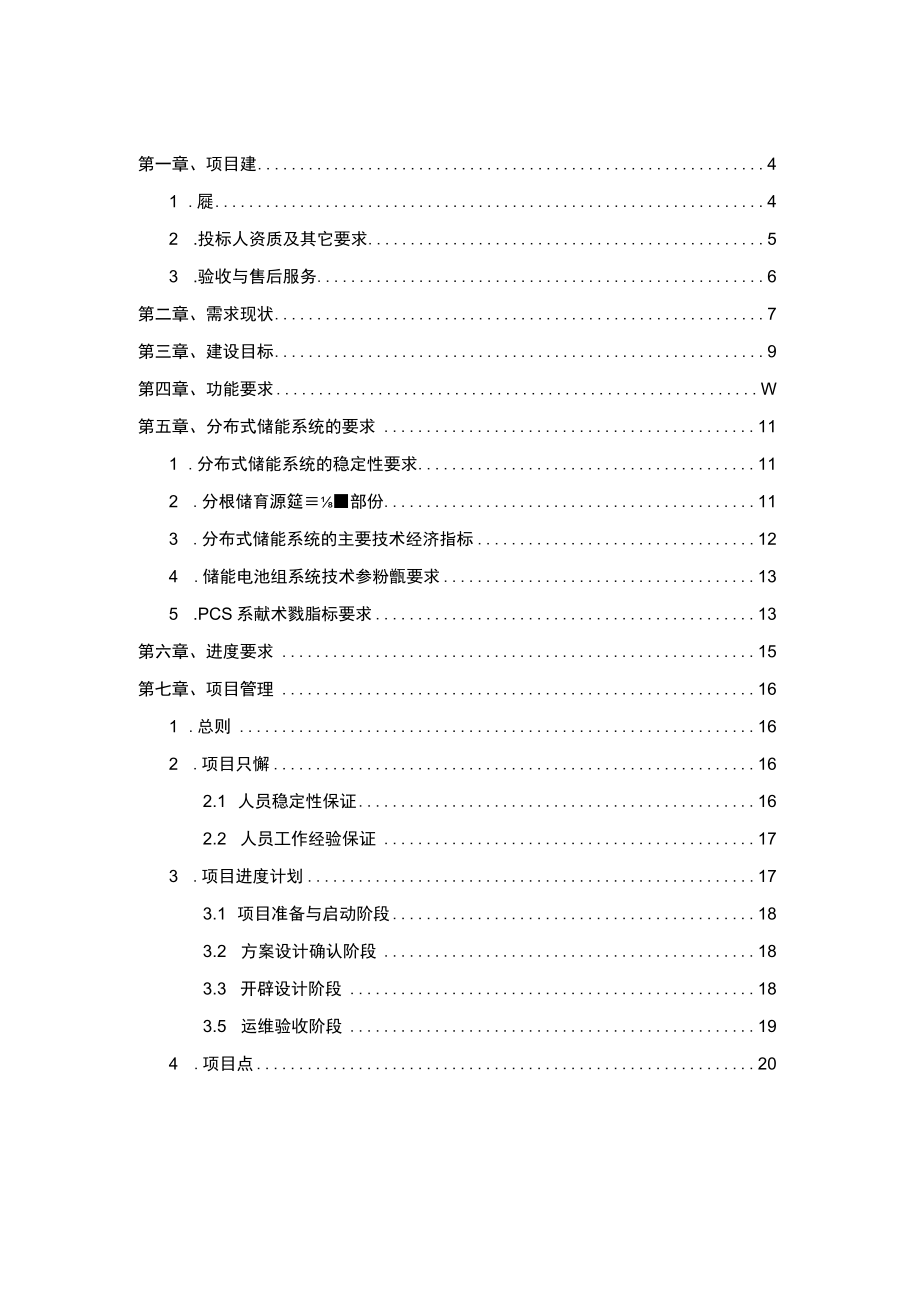

1、吉林省电力有限公司分布式储能系统解决低压配电网扩容问题的关键技术研究与工程应用技术规范书吉林省电力有限公司2022年04月第一章、项目建41 .屣42 .投标人资质及其它要求53 .验收与售后服务6第二章、需求现状7第三章、建设目标9第四章、功能要求W第五章、分布式储能系统的要求111 .分布式储能系统的稳定性要求112 .分根储育源筵部份113 .分布式储能系统的主要技术经济指标124 .储能电池组系统技术参粉甑要求135 .PCS系献术戮脂标要求13第六章、进度要求15第七章、项目管理161 .总则162 .项目只懈162.1 人员稳定性保证162.2 人员工作经验保证173 .项目进度计

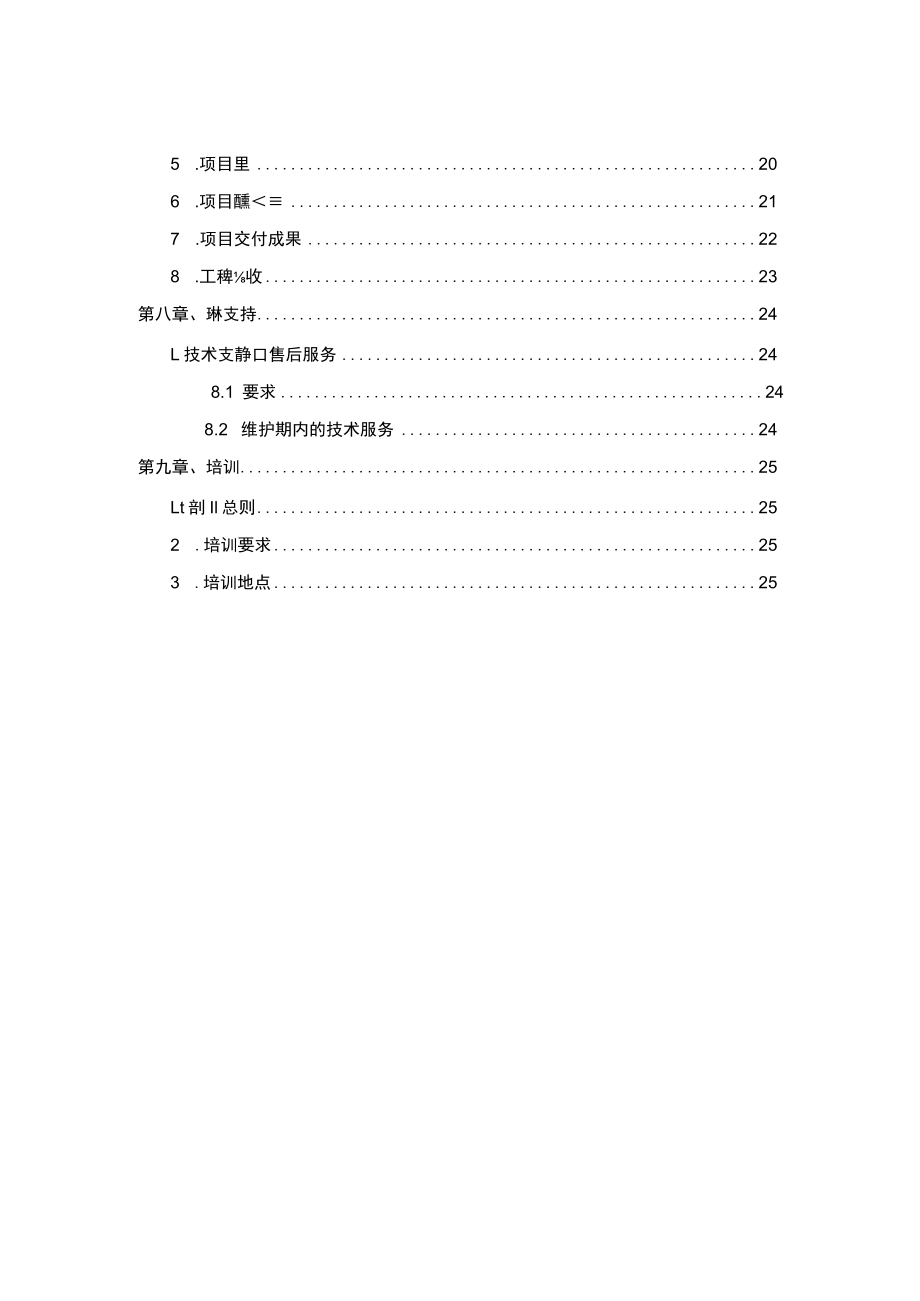

2、划173.1 项目准备与启动阶段183.2 方案设计确认阶段183.3 开辟设计阶段183.5 运维验收阶段194 .项目点205 .项目里206 .项目醺217 .项目交付成果228 .工稗收23第八章、琳支持24L技术支静口售后服务248.1 要求248.2 维护期内的技术服务24第九章、培训25Lt剖Il总则252 .培训要求253 .培训地点25第一章、项目建0本文为“分布式储能系统解决低压配电网扩容问题的关键技术研究与工程应用”项目的技术规范文件。项目软硬件开辟实施方以下简称“投标人”。吉林省电力有限公司以下简称“项目单位”，投标人须认真阅读以下内容，准确理解项目单位的建设要求。L概
3、述1）本技术规范书内容为：分布式储能系统解决低压配电网扩容问题的关键技术研究与工程应用。2）投标人应该提供在本规范书中要求的完整的系统和服务支持，并必须提供基于本技术规范书的整体的解决方案，方案应按本规范书的顺序对各章的每一项详细解答。3）投标人的解决方案必须清晰地指明和响应技术规范书中各章每一项要求的实际指标值，不能以简单地回答“满足”或者“符合”，如果没有明确实际指标值或者假报指标值的将会影响对该解决方案的评价结果。如果投标人认为本规范书所描述需求、图形或者设备与目标系统要求有所不一致或者部份要求不合理，可在响应原要求后给出建议方案及设备配置，此建议在评价解决方案时将作为重要内容加以考虑。
4、4）投标人提供的解决方案将作为项目合同的重要附件，与合同具有同样的法律效力。5）投标人必须提供满足项目单位总体建设目标的详细整体解决方案，内容包括但不限于以下内容：总体目标的技术方案、阶段安排、每一阶段的建设内容和周期。6）投标人必须分别对本技术规范书所涉及各项目单位建设内容提供满足项目单位本期目标的解决方案，包括但不限于以下内容：项目综述、项目需求分析、项目总体设计、功能解决方案、技术解决方案、项目管理办法、项目实施计划、技术支持与售后服务、知识产权、培训方案。7）投标人必须根据本项目技术规范书实施要求，推荐软、硬件配置方案。8）本技术规范书中，文字或者表部份凡标有“钎的地方均被视为否定性条
5、款，投标人必须对此实质回答并彻底满足这些要求。9）解决方案要以简体中文书写，所提供的所有技术指标说明材料及相应资料以简体中文或者英文书写。10）投标人应保证对本技术说明文件的保密，不得向其他单位发布项目单位的有关材料。2 .投标人资质及其它要求（1）投标人须具备以下资质条件：投标人必须具有满足本项目要求的同等规模类似项目开辟实施的能力和经验，并提供相应的业绩证明；(2)投标人其它要求投标人应能够提供经验丰富的项目实施队伍参加到此项目的开发，整个项目进行之中应确保项目实施人员的稳定性，在项目管理方案应具体说明本次项目组织，提交项目组主要成员的简历，项目组主要成员必须有至少一个与本项目内容相关的建
6、设实施案例经验。简历应要标明所参预的项目名称，起止时间，承担角色，负责/完成的工作。3 .验收与售后服务项目单位要求投标人对整个系统中的产品提供一年可靠及连续的软硬件升级、服务和支持，时间自双方代表在系统验收单上签字之日起计算。第二章、需求现状储能技术是坚毅智能电网建设的重要组成部份。储能不仅是一种产品，它更是一类功能的集合，能够从时间和空间上有效地隔离电能的生产和使用，改变了传统电力系统对电能的发输配用同步进行的模式。储能技术能够对电力系统提供有功无功的平滑快速控制，并可进一步改善电力服务的质量和电网运行的安全性、经济性和灵便性。储能技术已被视为电网运行过程中“采-发-输-配-储-用”六大环
7、节中的重要组成部份。目前，发达国家和我国均已将大规模储能技术定位为支撑新能源发展的战略性技术。目前，我省发电系统必须要满足对负荷的即时供给，而通常惟独在高峰负荷时才会导致系统供电通道的紧张，电力公司为了满足高峰负荷时的安全送电需求而不得不投入巨资进行电网扩容。然而，高峰负荷浮现的概率在电网全运行周期中所占的比例毕竟十分有限，这意味着在传统电网发展模式更多意义上只是为了满足浮现概率较小运行方式下的系统安全需求。伴有着配电网用电负荷密度日益加大，现有配电网络中部份路线已不能满足负荷的增长需求。目前，部份低压馈线面临和亟待解决的问题主要有：一方面，当某一路线负荷超过其容量时，则需要对其进行升级或者者
8、增建，传统的措施包括升级或者增建变电站变压器、配电路线、电容器等。特殊是繁华地区，由于征地成本、路线走廊特殊等造成的线路扩建成本及难度升高。如何延缓路线和变压器的投资，如何在尽可能提供安全、可靠、高质量的电力服务的同时尽可能地降低电网运行、维护和升级增建等费用的问题。另一方面，由于原有配电网络薄弱，供电半径过长、配变过载及低压配网路线导线截面偏小等原因，造成用电高峰时段供电质量长期达不到供电要求，部份地区甚至浮现了路线阻塞现象。如何有效解决配网中一些重点电路的浮现的容量不足（“卡脖子”现象）、重负荷下路线末端无功支撑薄弱以及电能质量差的问题。第三章、建设目标“分布式储能系统解决低压配电网扩容问
9、题的关键技术研究与工程”项目主要包含目所涉及的储能系统的技术经济性比较、储能选型的方法体系研究、储能系统运行特性及控制技术等理论性研究、数据采集、监测检测装置等硬件设备实现的实验室研究及样机生产，具体建设目标如下：配电系统中引入储能环节后，可以有效地消除昼夜峰谷差，平滑负荷，延缓配网升级，分布式储能装置及其关键控制技术不仅可以更有效地利用电力设备，降低供电成本，还可以促进可再生能源的应用，也可以作为提高系统运行稳定性、调整频率、补偿负荷波动的一种手段。项目研究将采用合理的储能形式、采用先进的IGBT功率器件以及先进的数字控制技术，优化控制性能和提高储能系统的可靠性，并且在结构上进行模块化设计，
10、方便安装与维护。第四章、功能要求本项目研究的储能装置及储能控制系统预期具有如下功能：令对用电负荷进行监测分析，为以后的负荷分配提供依据；令恒电流充电、恒电压充电、恒功率充电等功能；令恒电流放电、限电压放电，恒功率放电等功能；令根据所在配电网特点，具有定时充放电等功能；令进行静止无功功率补偿，减小电网因功率因数低；令PCS可以通过设置不同的电池特性曲线，可以与多种电池接口；令电池漏电流检测；令完善的显示和通讯功能。本项目研究成果的应用，将能够有效延缓配电网升级，减小投资，降低建设成本；有效缓解IOkV配电系统供电瓶颈问题；提高供电可靠性和改善配电网电能质量，减少无功电流、谐波电流增加设备发热问题
11、造成的损耗；减少电压波形畸变或者不对称产生的电动机等设备附加损耗；减少负荷不平衡引起的输电路线、变压器产生的附加损耗；提高电能的使用效率，达到电力系统节能的目的。第五章、分码储能系统的要求L分布式储能系统的稳定性要求(1)分布式储能系统应能够7X24小时连续不断稳定工作。(2)分布式储能系统能够对直流电压、直流电流、功率、设备名称、工作状态、充电量、放电量、电网电压、电网电流、电网频率及三相负荷进行实时、可靠检测。(3)分布式储能系统的上位机系统升级或者改进应在不影响业务的情况下进行，保证系统可以稳定、平滑过渡。2.分布式储能系统主要组成部份分布式储能系统各部份名称数量注释电池组1电池管理系统
12、1电池风或者水冷却系统1电池消防系统1电池组配件1PCS(含监控、保护装置等)1PCS配件1各种型号断路器、隔离开关各种型号的保护、仪表、自动装置、通讯设备、根据实际需要电缆、防雷、接地设备及组成系统必要的配件备品备件根据实际需要专用工具根据实际需要3,分布式储能系统的主要技术经济指标项目单位规格备注交流参数工连续工作交流接线方式三相4线额定容量kWh200额定电网电压V380有效值并额定电网频率Hz50网频率范围Hz47-51.5可设定充总电流波形畸变率%3%额定功率放0.99额定功率电功率因数0.95（超前）加入无功时直流侧参数最大直流功率kWIlO直流电压范围V450-750Vdc最大输
13、入电流A250Idc储能系统指标最大转换效率%96.5含变压器交流断路器开断能力kA30电压400V时直流断路器开断能力kA14电压690V时允许环境温度-25C+55C冷却方式风冷或者水允许相对湿度口无冷凝O-95%显示和通讯显示触摸屏标准通讯方式RS485MODBUS协议4 .储能电池组系统技术参数指标要求储能电池组应具有高功率密度、良好的热稳定性、安全性和稳定性，同时具备长的充放电循环寿命。技术参数名称参数注释电池类型锂离子电池或者胶体电池根据项目情况调整额定功率IOOkW额定容量200kWh最大放电深度（DOD）100%上升调节速率（MW/min）100毫秒内，0功率上升至额定功率不包
