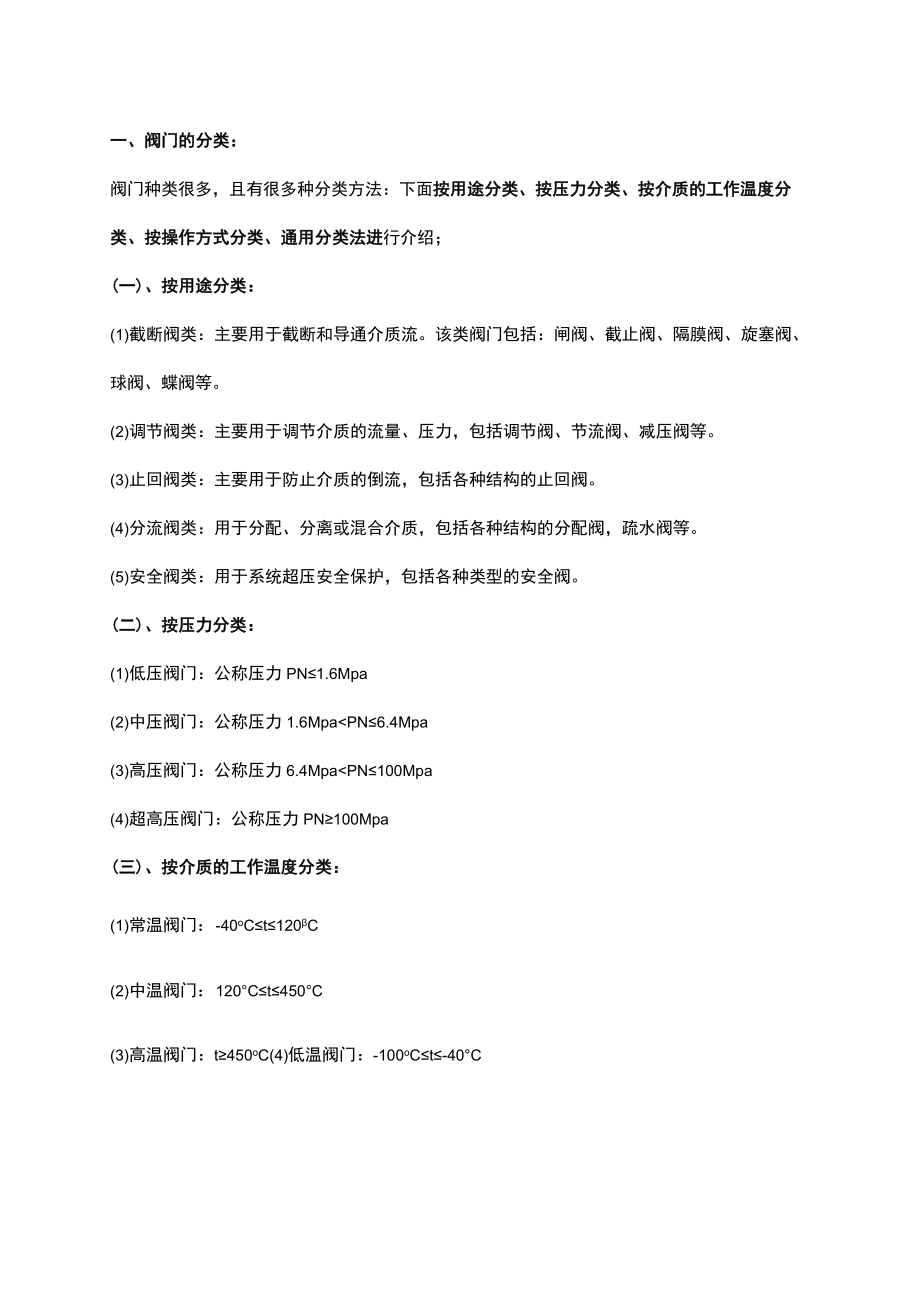

1、一、阀门的分类：阀门种类很多，且有很多种分类方法：下面按用途分类、按压力分类、按介质的工作温度分类、按操作方式分类、通用分类法进行介绍；(一)、按用途分类：(1)截断阀类：主要用于截断和导通介质流。该类阀门包括：闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。(2)调节阀类：主要用于调节介质的流量、压力，包括调节阀、节流阀、减压阀等。(3)止回阀类：主要用于防止介质的倒流，包括各种结构的止回阀。(4)分流阀类：用于分配、分离或混合介质，包括各种结构的分配阀，疏水阀等。(5)安全阀类：用于系统超压安全保护，包括各种类型的安全阀。(二)、按压力分类：(1)低压阀门：公称压力PN1.6Mpa(2)中压阀

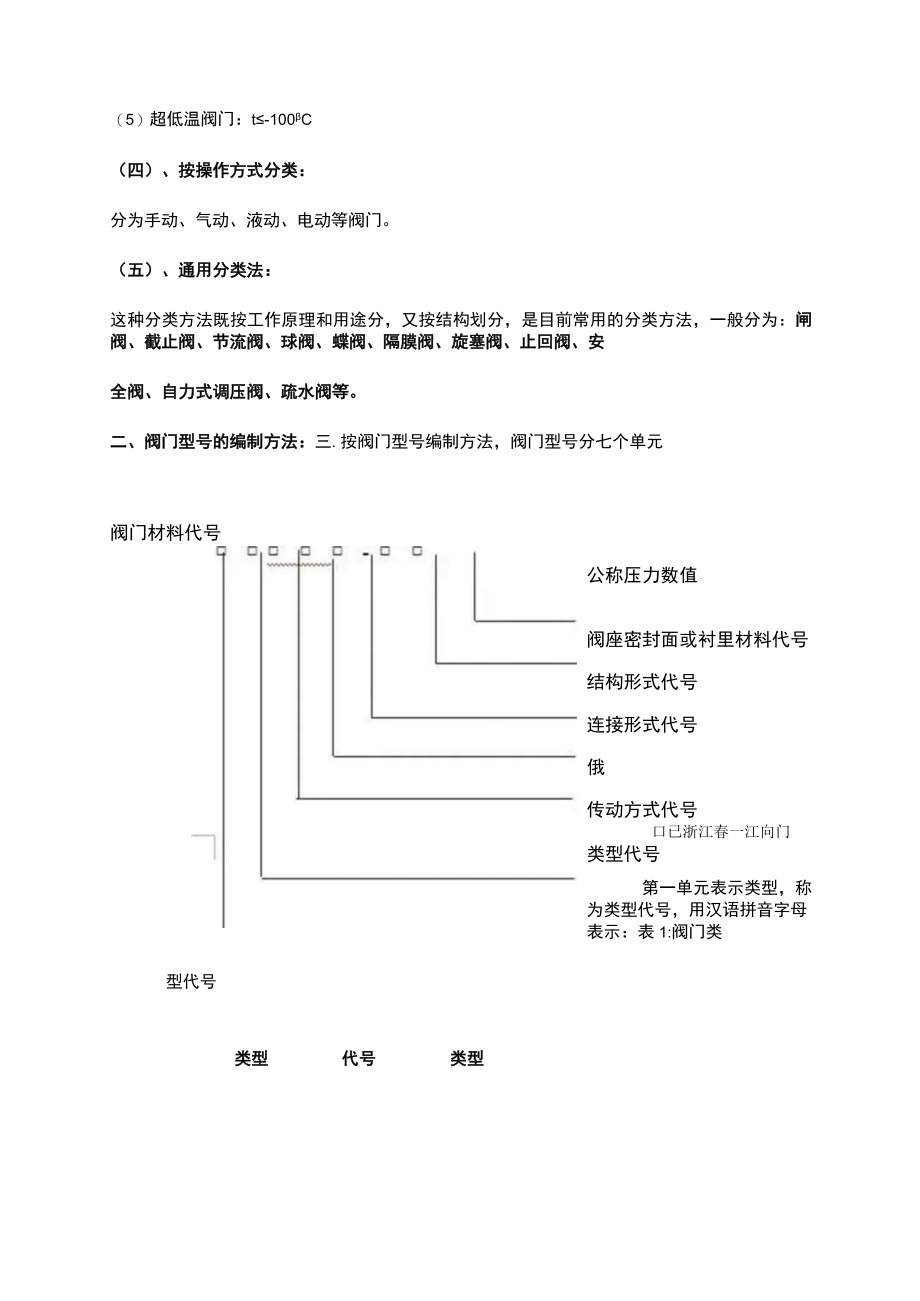

2、门：公称压力1.6MpaPN6.4Mpa(3)高压阀门：公称压力6.4MpaPN100Mpa(4)超高压阀门：公称压力PN100Mpa(三)、按介质的工作温度分类：(1)常温阀门：-40oCt120C(2)中温阀门：120Ct450C(3)高温阀门：t450oC(4)低温阀门：-100oCt-40C（5）超低温阀门：t-100C（四）、按操作方式分类：分为手动、气动、液动、电动等阀门。（五）、通用分类法：这种分类方法既按工作原理和用途分，又按结构划分，是目前常用的分类方法，一般分为：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、自力式调压阀、疏水阀等。二、阀门型号的编制方法

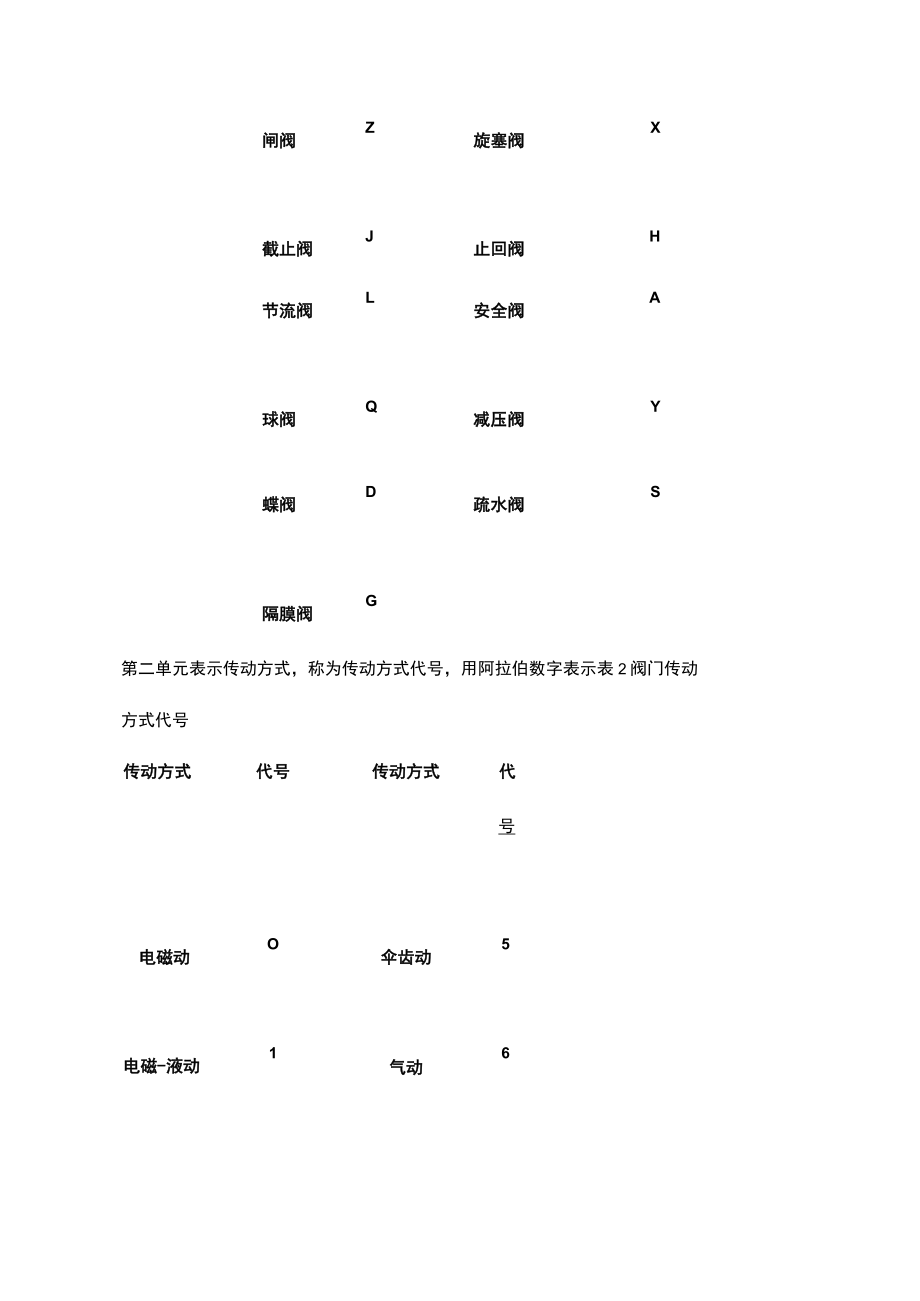

3、：三.按阀门型号编制方法，阀门型号分七个单元阀门材料代号公称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号俄传动方式代号口已浙江春一江向门类型代号第一单元表示类型，称为类型代号，用汉语拼音字母表示：表1:阀门类类型代号类型型代号闸阀Z旋塞阀X截止阀J止回阀H节流阀L安全阀A球阀Q减压阀Y蝶阀D疏水阀S隔膜阀G第二单元表示传动方式，称为传动方式代号，用阿拉伯数字表示表2阀门传动方式代号传动方式代号传动方式代号电磁动O伞齿动5电磁-液动1气动6电液动2液动7蜗轮3气-液动8正齿轮4电动9第三单元为连接形式代号，表示阀门与管道或设备接口连接方式，用阿拉伯数字表示表3阀门连接形式代号连接形式
4、代号代号连接形式代号内螺纹1对夹7外螺纹2卡箍8法兰4卡套8焊接6第四单元表示阀门的结构形式，称为结构形式代号，用阿拉伯数字表示。由于阀门类型较多，故其结构形式按阀门的种类分别表示，同一阿拉伯数字，对于不同类型的阀门所表示的意义不相同。表4-1闸阀结构形式代号闸阀结构形式代号明杆楔式弹性闸阀O刚性单闸阀1双闸阀2平行式单闸阀3双闸阀4暗杆形式单闸阀5双闸阀6表4-2截止阀和节流阀结构形式代号截止阀和节流阀结构形式代号直通式1A-U4角式直流式5士、立6直通平衡式角式表43球阀结构形式代号球阀结构形式代号浮动直通式1L形三通式4T形5固定直通式7表4-4旋塞阀结构形式代号旋塞阀形式代号填料直通式
5、3T型三角式4四通式5油封直通式7T型三角式8表4-5安全阀结构形式代号安全阀结构形式代号代号弹簧封闭带散热片全启式O微启式1全启式2带扳全启式4手双弹簧微启式3不封微启式7闭全启式8带控全启式制机6构脉冲式9第五单元表示阀门阀座的密封面材料或衬里阀的衬里材料，其代号用拼音字母表示表5密封面材料代号阀座密封面或衬里材料代号阀座密封面或衬里材料代号铜合金T渗氮钢D橡胶X硬质合金Y尼龙塑料N衬胶J氟塑料F衬铅Q锡基轴承合金B搪灌C合金钢H渗硼钢P第六单元表示阀门的公称压力数值第七单元表示阀体材料，称为阀体材料代号，用汉语拼音字母表示表7阀体材料代号材料代号材料代号HT25-47ZCr5MoIKT3
6、0-6K1Cr18Ni9TiPQT40-15QCr18Ni12Mo2TiRH62T12CrMoVVZG25C三、常用阀门的结构特征及其应用：（一）、闸阀:闸阀是指启闭体（闸板）由阀杆带动，沿阀座密封面作升降运行的阀门，可接通或截断流体的信道。闸阀流动阻力小，启闭省力，广泛用于各种介质管道的启闭。当闸阀部分开启时，在闸板背后产生涡流，易引起闸板侵蚀和振动，也易损坏阀座的密封面，修理困难。因此，闸阀一般不作节流用。1、闸阀的结构特点：闸阀由下阀体、上阀盖、闸板、阀杆、手轮、密封圈等零件组成。（1）闸板：分为楔式刚性单闸板、楔式弹性单闸板、楔式双闸板、双闸板等（2）阀杆：分明杆和暗杆。明杆是阀杆随闸
7、板开启或关闭而升降；暗杆是阀杆随闸板启闭只是旋转升降，阀杆位置无变化。（3）小直径的闸阀一般为手动，大直径的闸阀可为正齿轮传动或电动机传动。2、注意事项：1）不宜用以调节介质压力和流量；2）适用于结焦场合，但弹性闸板和双闸板闸阀不宜应用；3）大口径或高压闸阀，可安装旁通阀以减小主闸阀启闭力矩；4）对于密封性能要求很高的场合，阀杆应采用波纹管密封；3、优缺点：优点：流动阻力小，介质流动方向不受限制，阀件安装长度较小。缺点：闸板及密封面易被擦伤，密封面检修困难，阀门安装空间高度要求大。4、常见故障及处理：(1)盘根外漏：一般处理方法紧压盖或停气更换盘根。(2)油杯外漏处理方法：a、油杯丝扣处漏-紧
8、油杯或停气重新安装油杯。b、油杯口漏-注脂或更换油杯。(3)手轮过紧处理方法：加注润滑油、更换盘根清洁轴杆(4)内漏处理方法：排污、修复闸板5、日常维护：清洁、盘车、排污、加润滑油、注脂(二)、截止阀和节流阀：截止阀和节流阀都是向下闭合式阀门，启闭件(阀瓣)由阀杆带动、沿阀阀座(密封面)轴线作升降运动的阀门。截止阀与节流阀的结构基本相同，只是阀瓣形状不同。截止阀的阀瓣为盘形阀瓣；节流阀的阀瓣为多为圆锥流线型，特别适用于节流，可以改变信道截面积，用以调节流量或压力。1、截止阀和节流阀结构特点：主要由阀体、阀盖、阀杆、阀瓣和手轮等组成。截止阀优缺点：优点：密封性较好，密封面摩擦现象不严重，检修较方
9、便，开启高度小，可以适当地调节流量。缺点：介质流动阻力大，结构长度较大，启闭力较大。2、注意事项：1）、截止阀不宜用来调节介质的压力或流量。经常需要调节压力或流量的部位应选用节流阀；2）、直通式和直流式的截止阀、节流阀可安装在水平或垂直相交的管道上，角式截止阀和节流阀需安装在垂直相交的管道上，安装时要注意阀体的指示方向与介质的流向一致；3）、流体向上流过阀座，阀座上有沉积物时影响严密性，因此一般不宜用于有悬浮固体的流体；3、故障及处理（1）盘根外漏紧压盖或停气更换（2）手轮过紧松压盖或更换盘根（3）内漏清洁、修复密封面4、日常维护：清洁、盘车、加润滑油（三）、旋塞阀旋塞阀是一种结构比较简单的阀
10、门，流体直流通过，阻力降小、启闭方便、迅速。1、结构特点：旋塞阀的启闭件成柱塞状，通过旋转90度使阀塞的接口与阀体接口相合或分开。旋塞阀主要由阀体、塞子、填料压盖组成。2、注意事项：1）、直通式旋塞阀多用于截断介质流动，也可以用于调节介质流量或压力；2）、三通旋塞和四通旋塞多用于改变介质流动方向或进行介质分配；3）、旋塞阀可水平安装，也可垂直安装，介质流向不受限制；4）、旋塞配上电动、液动或气动操作机构，可以进行遥控或自控。3、常见故障及处理：(1)油杯外漏a、油杯丝扣处漏-紧油杯b、油杯口漏-注脂；更换油杯(2)手轮过紧-注油润滑；放空、解拆阀体下部，调节顶丝位移(3)内漏-注密封脂，修复密
11、封面4、日常维护：清洁、盘车、加润滑油、注脂(四)、球阀:一、手动球阀球阀的阀瓣为一中间有信道的球体，球体围绕自己的轴线作90度旋转以达到启闭，其性能与旋塞阀相似，有快速启闭的特点。1、球阀的结构：球阀主要由阀体、球体、密封圈、阀杆及驱动装置组成。2、球阀的特点：(1)、流动阻力小；(2)、结构简单，体积小；(3)、密封性能好；(4)、操作方便、启闭迅速；(5)、便于维护；(6)、高温时启闭力矩大，密封性能不良。3、球阀的应用范围：公称压力PN1.632.0Mpa；公称直径DNIO700mm;工作温度t200C4、注意事项：(1)、球阀一般用于需要快速启闭或要求阻力小的场合，可用于水、汽油等介
12、质，也适用于浆液和粘液液体的管道。球阀还可用于高压管道和低压力降的管道。(2)、由于节流可能造成密封件或球体的损坏，一般不用球阀节流。全信道球阀不适用于调节流量。5、常见故障及处理：(1)油杯外漏a、油杯丝扣处漏-紧油杯b、油杯口漏-注脂；更换油杯(2)手轮过紧-盘动阀门丝杆；减小阀门前后压差；检查传动蜗轮(3)内漏-更换密封阀座、修复球体6、日常维护：清洁、盘车、加润滑油、注脂二、电动球阀电动球阀用于控制截断气流，一般不宜用于调节，因此它的状态应是全开或全关，球阀安装在进、出站、清管器收发装置及部分越站旁路流程球阀在阀座、自动泄压、防火、密封设计及材料选用方面均有较好的可靠性，连接方式为法兰
