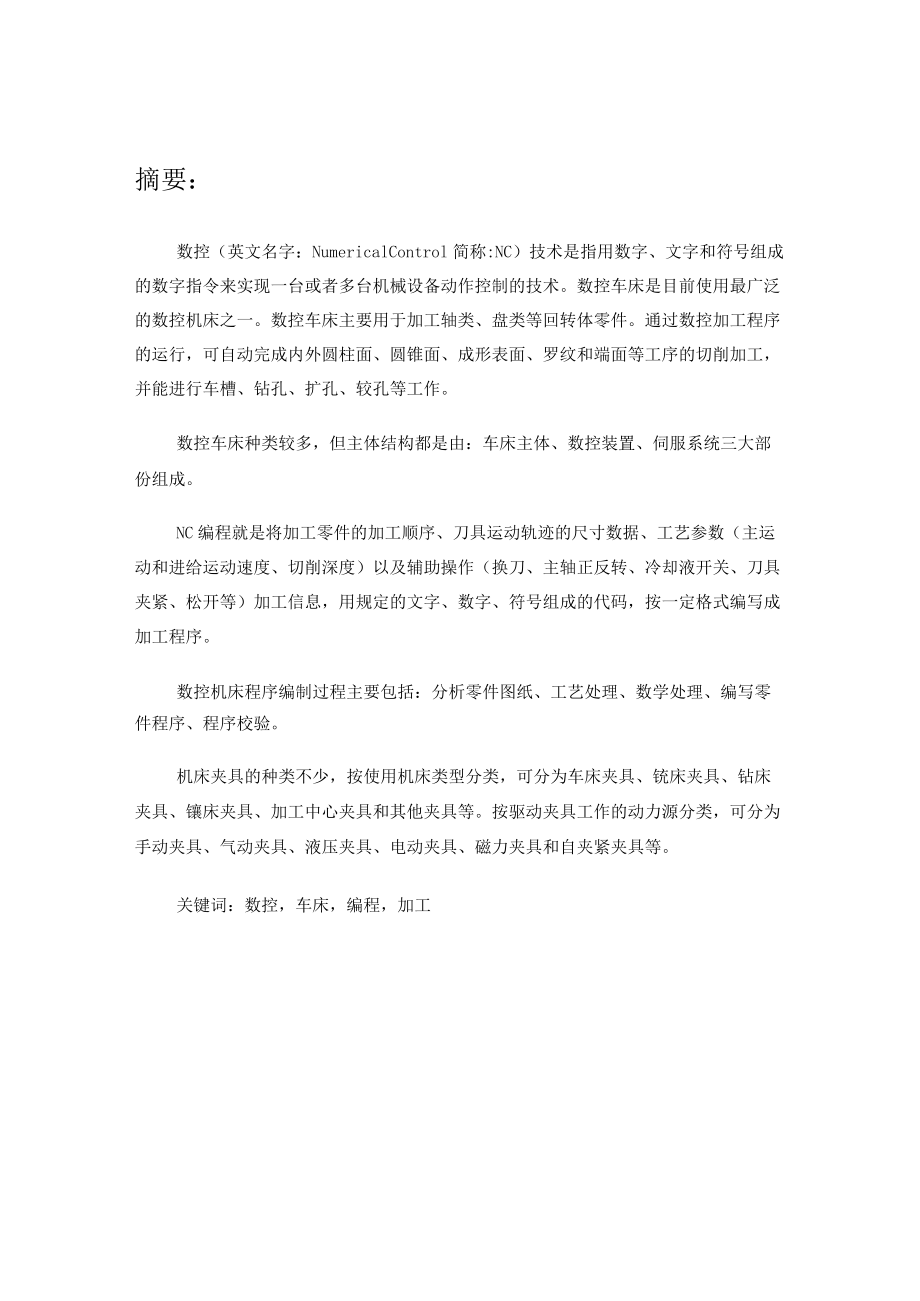

1、摘要：数控（英文名字：NumericalControl简称:NC）技术是指用数字、文字和符号组成的数字指令来实现一台或者多台机械设备动作控制的技术。数控车床是目前使用最广泛的数控机床之一。数控车床主要用于加工轴类、盘类等回转体零件。通过数控加工程序的运行，可自动完成内外圆柱面、圆锥面、成形表面、罗纹和端面等工序的切削加工，并能进行车槽、钻孔、扩孔、较孔等工作。数控车床种类较多，但主体结构都是由：车床主体、数控装置、伺服系统三大部份组成。NC编程就是将加工零件的加工顺序、刀具运动轨迹的尺寸数据、工艺参数（主运动和进给运动速度、切削深度）以及辅助操作（换刀、主轴正反转、冷却液开关、刀具夹紧、松开等

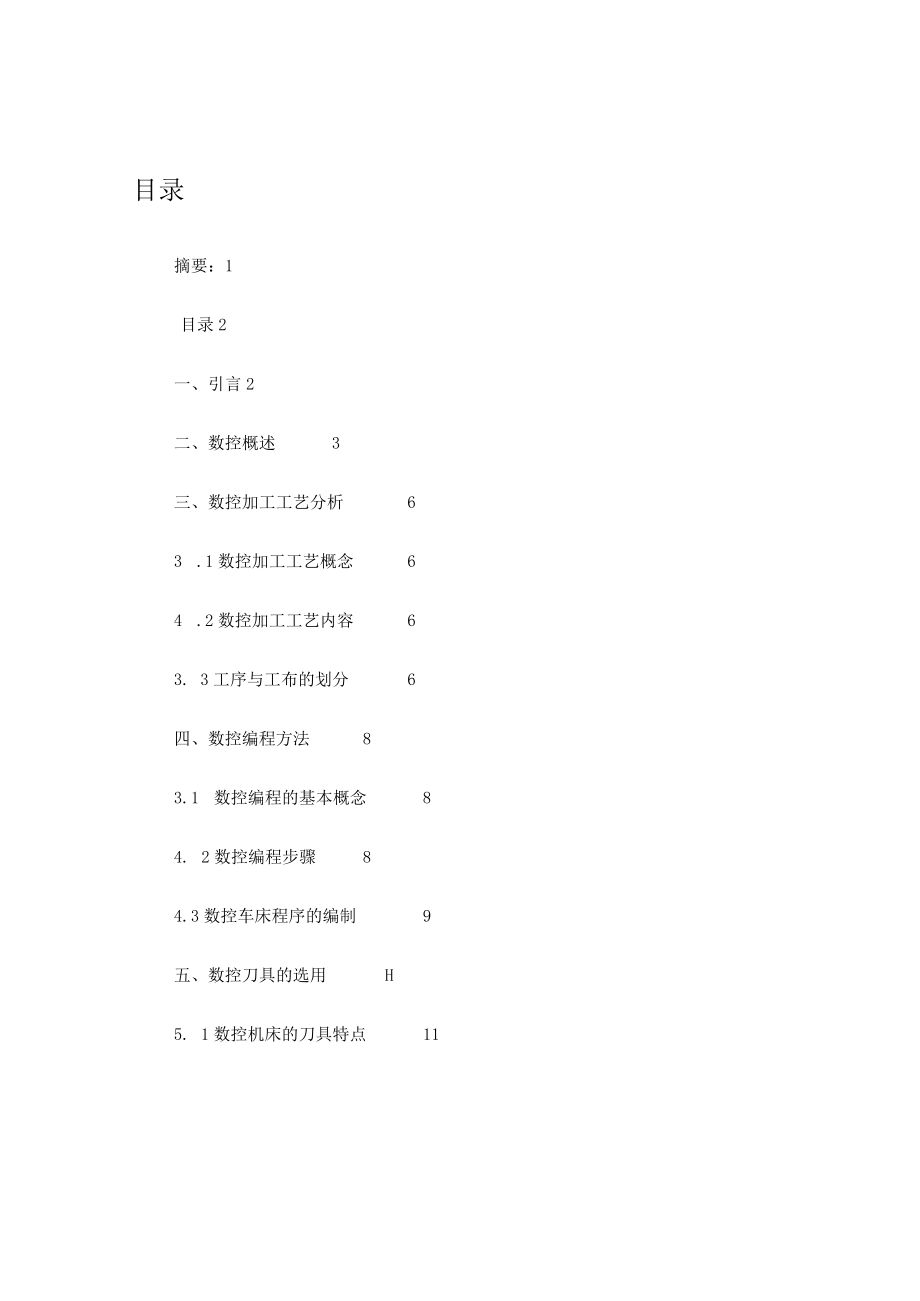

2、）加工信息，用规定的文字、数字、符号组成的代码，按一定格式编写成加工程序。数控机床程序编制过程主要包括：分析零件图纸、工艺处理、数学处理、编写零件程序、程序校验。机床夹具的种类不少，按使用机床类型分类，可分为车床夹具、铳床夹具、钻床夹具、镶床夹具、加工中心夹具和其他夹具等。按驱动夹具工作的动力源分类，可分为手动夹具、气动夹具、液压夹具、电动夹具、磁力夹具和自夹紧夹具等。关键词：数控，车床，编程，加工目录摘要：1目录2一、引言2二、数控概述3三、数控加工工艺分析63 .1数控加工工艺概念64 .2数控加工工艺内容63. 3工序与工布的划分6四、数控编程方法83.1 数控编程的基本概念84. 2数

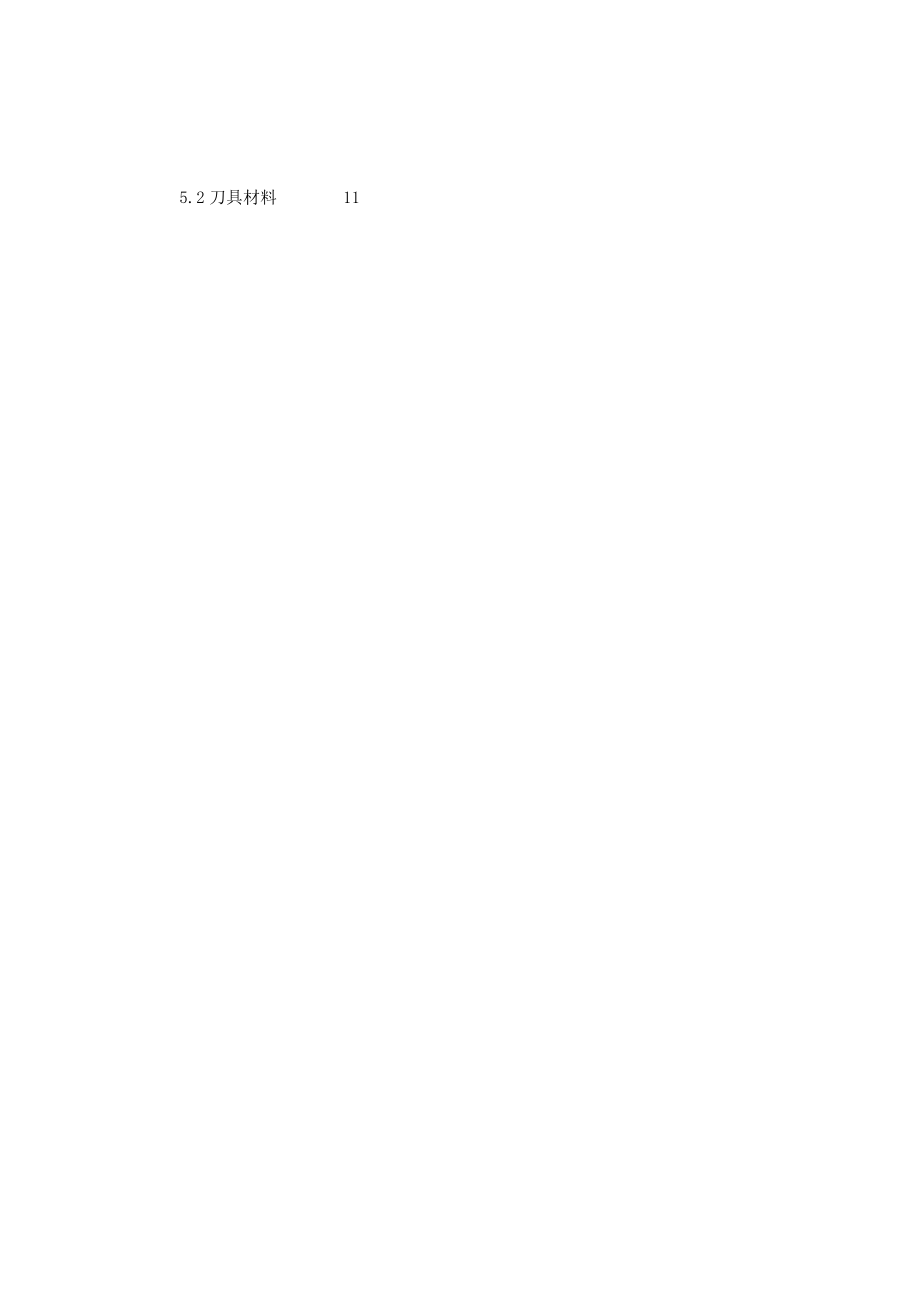

3、控编程步骤84.3数控车床程序的编制9五、数控刀具的选用H5. 1数控机床的刀具特点115.2刀具材料115.3 数控刀具的选择125.4 切屑用量的选择12六、夹具选择和装夹146.1 夹具的分类：146.2 工件在数控车床上的装夹：14七、零件加工编程实例167.1 零件的工艺分析167.2 确定加工路线177.3 3制定加工方案177.4选择刀具及对刀177.5确定工件坐标系、对刀点和换刀点18八、结论19参考文献20一、引言数控技术是先进创造技术的基础，它是综合应用了计算机、自动控制、电气传动、自动检测、精密机械创造和管理信息等技术而发展起来的高新科技。作为数控加工的主体设备，数控机床
4、是典型的机电一体化产品。数控机床代表一个民族制造工业现代化的水平，随着现代化科学技术的迅速发展，创造技术和自动化水平的高低已成为衡量一个国家或者地区经济发展水平的重要标志。本文主要讨论数控车床的零件加工工艺以及程序编制，主要以FANUC数控系统为例，结合典型零件对数控车零件进行讲解。主要内容有关于数控车床的编程方法、编程的注意事项、加工工艺分析、刀具的选用、刀位轨迹计算二、数控概述（一）数控机床简介数控机床是数字控制机床（ComPUternumericalcontrolmachinetools）的简称，是一种装有程序控制系统的自动化机床。该控制系统能够逻辑地处理具有控制编码或者其他符号指令规定
5、的程序，并将其译码，从而使机床动作并加工零件。数控机床种类繁多，由数控系统通过伺服驱动系统去控制各运动部件的动作，主要用于轴类和盘类回转体零件的多工序加工，具有高精度、高效率、高柔性化等综合特点，适合中小批量形状复杂零件的多品种、多规格生产。（二）数控机床特点数控机床的操作和监控全部在这个数控单元中完成，它是数控机床的大脑。与普通机床相比，数控机床有如下特点：1、加工精度高，具有稳定的加工质量;2、可进行多坐标的联动，能加工形状复杂的零件；3、加工零件改变时，普通只需要更改数控程序，可节省生产准备时间；4、机床本身的精度高、刚性大,可选择有利的加工用量，生产率高（普通为普通机床的35倍）；5、
6、机床自动化程度高，可以减轻劳动强度；6、对操作人员的素质要求较高，对维修人员的技术要求更高。（三）数控机床的组成数控机床普通由下列儿个部份组成：1、主机，他是数控机床的主题，包括机床身、立柱、主轴、进给机构等机械部件。他是用于完成各种切削加工的机械部件。数控机床2、数控装置，是数控机床的核心，包括硬件（印刷电路板、CRT显示器、键盒、纸带阅读机等）以及相应的软件，用于输入数字化的零件程序，并完成输入信息的存储、数据的变换、插补运算以及实现各种控制功能。3、驱动装置，他是数控机床执行机构的驱动部件，包括主轴驱动单元、进给单元、主轴机电及进给机电等。他在数控装置的控制下通过电气或者电液伺服系统实现
7、主轴和进给驱动。当几个进给联动时，可以完成定位、直线、平面曲线和空间曲线的加工。4、辅助装置，指数控机床的一些必要的配套部件，用以保证数控机床的运行，如冷却、排屑、润滑、照明、监测等。它包括液压温和动装置、排屑装置、交换工作台、数控转台和数控分度头，还包括刀具及监控检测装置等。5、编程及其他附属设备，可用来在机外进行零件的程序编制、存储等。(四)数控机床发展趋势高速、精密、复合、智能和绿色是数控机床技术发展的总趋势，近儿年来，在实用化和产业化等方面取得可喜成绩。主要表现在以下方面。1、机床复合技术进一步扩展随着数控机床技术进步，复合加工技术日益成熟，包括铳-车复合、车铳复合、车-镇-钻-齿轮加
8、工等复合，车磨复合，成形复合加工、特种复合加工等，复合加工的精度和效率大大提高。“一台机床就是一个加工厂”、“一次装卡，彻底加工”等理念正在被更多人接受，复合加工机床发展正呈现多样化的态势。2、智能化技术有新突破数控机床的智能化技术有新的突破，在数控系统的性能上得到了较多体现。如：自动调整干涉防碰撞功能、断电后工件自动退出安全区断电保护功能、加工零件检测和自动补偿学习功能、高精度加工零件智能化参数选用功能、加工过程自动消除机床震动等功能进入了实用化阶段，智能化提升了机床的功能和品质。3、机器人使柔性化组合效率更高机器人与主机的柔性化组合得到广泛应用，使得柔性线更加灵便、功能进一步扩展、柔性线进
9、一步缩短、效率更高。机器人与加工中心、车铳复合机床、磨床、齿轮加工机床、工具磨床、电加工机床、锯床、冲压机床、激光加工机床、水切割机床等组成多种形式的柔性单元和柔性生产线已经开始应用。4、精密加工技术有了新发展数控金切机床的加工精度已从原来的丝级(0.0ImIn)提升到目前的微米级(0.001mm),有些品种已达到0.05Um摆布。超精密数控机床的微细切削和磨削加工，精度可稳定达到0.05m摆布，形状精度可达0.01m摆布。采用光、电、化学等能源的特种加工精度可达到纳米级(0.001m)o通过机床结构设计优化、机床零部件的超精加工和精密装配、采用高精度的全闭环控制及温度、振动等动态误差补偿技术
10、，提高机床加工的几何精度，降低形位误差、表面粗糙度等，从而进入亚微米、纳米级超精加工时代。5、功能部件性能不断提高功能部件不断向高速度、高精度、大功率和智能化方向发展，并取得成熟的应用。全数字交流伺服机电和驱动装置，高技术含量的电主轴、力矩机电、直线机电，高性能的直线滚动组件，高精度主轴单元等功能部件推广应用，极大的提高数控机床的技术水平。三、数控加工工艺分析3.1 数控加工工艺概念数控加工工艺是采用数控机床加工零件时所运用各种方法和技术手段的总和，应用于整个数控加工工艺过程中。数控加工工艺是伴有着数控机床的产生、发展而逐步完善起来的一种应用技术，它是人们大量数控加工实践的经验总结。数控加工工
11、艺过程，是利用切削工具在数控机床上直接改变加工对象的形状、尺寸、表面位置、表面状态等，使其成为成品或者半成品的过程。3.2 数控加工工艺内容选择并确定进行数控加工的内容。1、 对零件图样进行数控加工工艺分析。2、 零件图形的数学处理及编程尺寸设定值的确定。3、 数控加工工艺方案的制定。4、 工步、进给路线的确定。5、 选择数控机床的类型。6、 刀具、夹具、量具的选择和设计。7、切削参数的确定。8、 加工程序的编写、校验与修改。9、 首件试切加工与现场问题处理。3.3工序与工布的划分工序的划分：在数控机床上加工零件，工序可以比较集中，在一次装夹中尽可能完成大部份或者全部工序。首先应根据图样，考虑
12、是否可以在一台机床上完成整个零件的加工工作。若不能，则应决定其中那一部份在数控机床上加工，那一部份在其他机床上完成。普通工序划分有以下几种方式：1、按零件装卡定位方式划分工序由于每一个零件结构形状不同，各加工表面的技术要求也有所不同，故加工时，其定位方式则各有差异。普通加工外形时，以内形定位；加工内形时又以外形定位。于是可根据定位方式的不同来划分工序。2、按粗、精加工划分工序根据零件的加工精度、刚度和变形等因素来划分工序时，可按粗、精加工分开的原则来划分工序，即先粗加工再精加工。此时可用不同的机床或者不同的刀具进行加工。通常在一次安装中，不允许将零件某一部份表面加工完毕后，再加工零件的其他表面。
