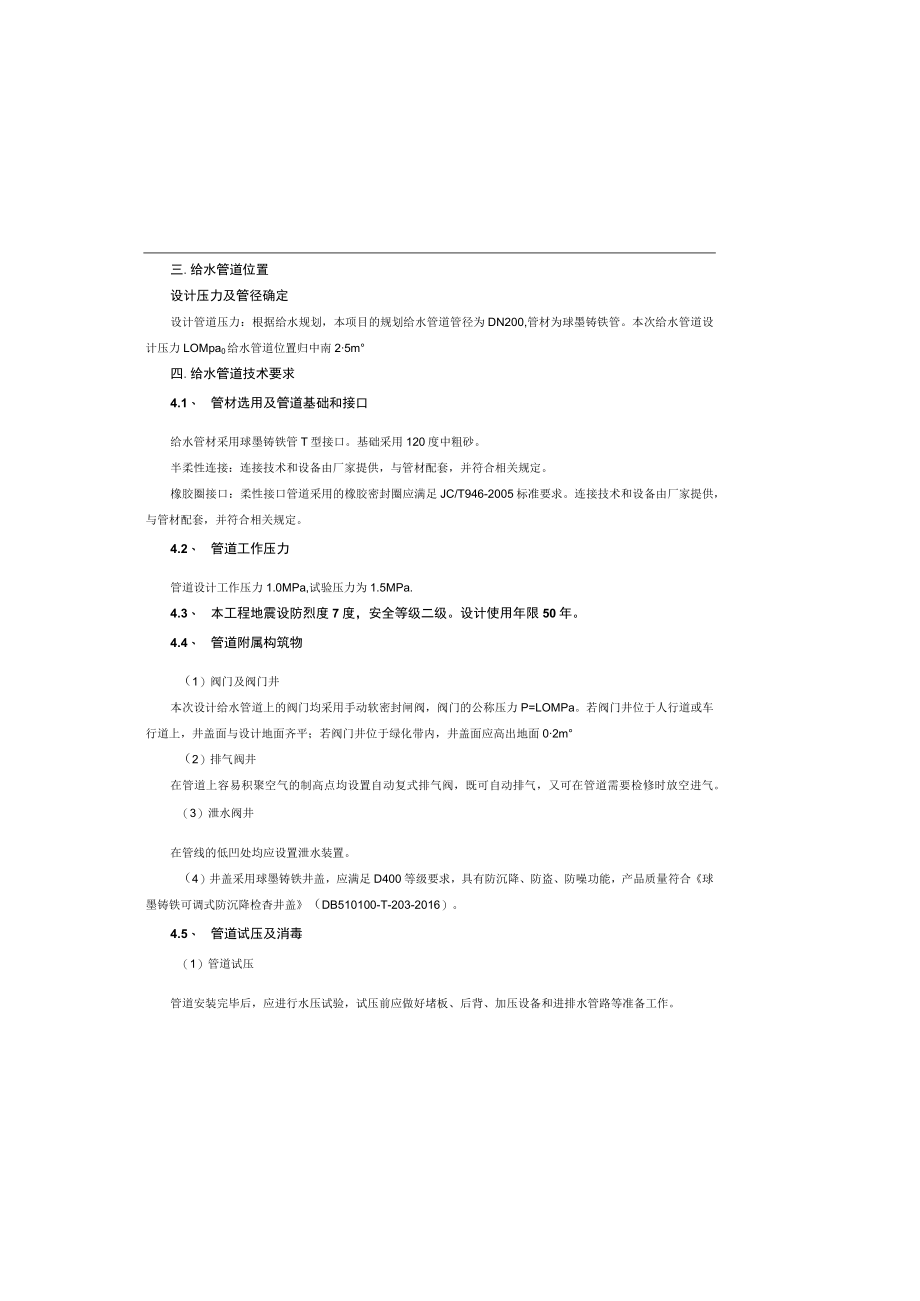

繁昌3路道路新建工程给水工程设计说明.docx_第1页
第1页 / 共12页

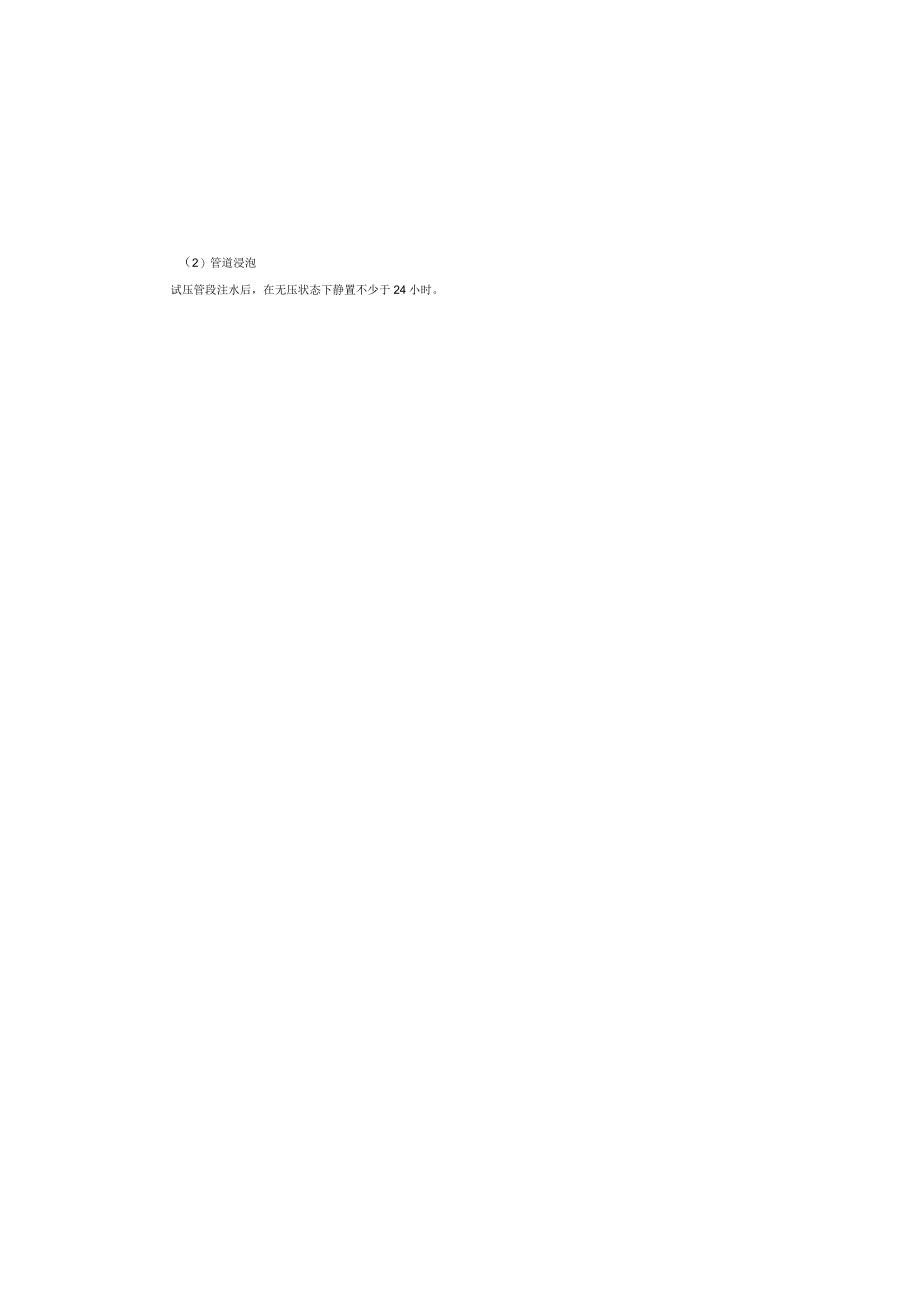

繁昌3路道路新建工程给水工程设计说明.docx_第2页
第2页 / 共12页

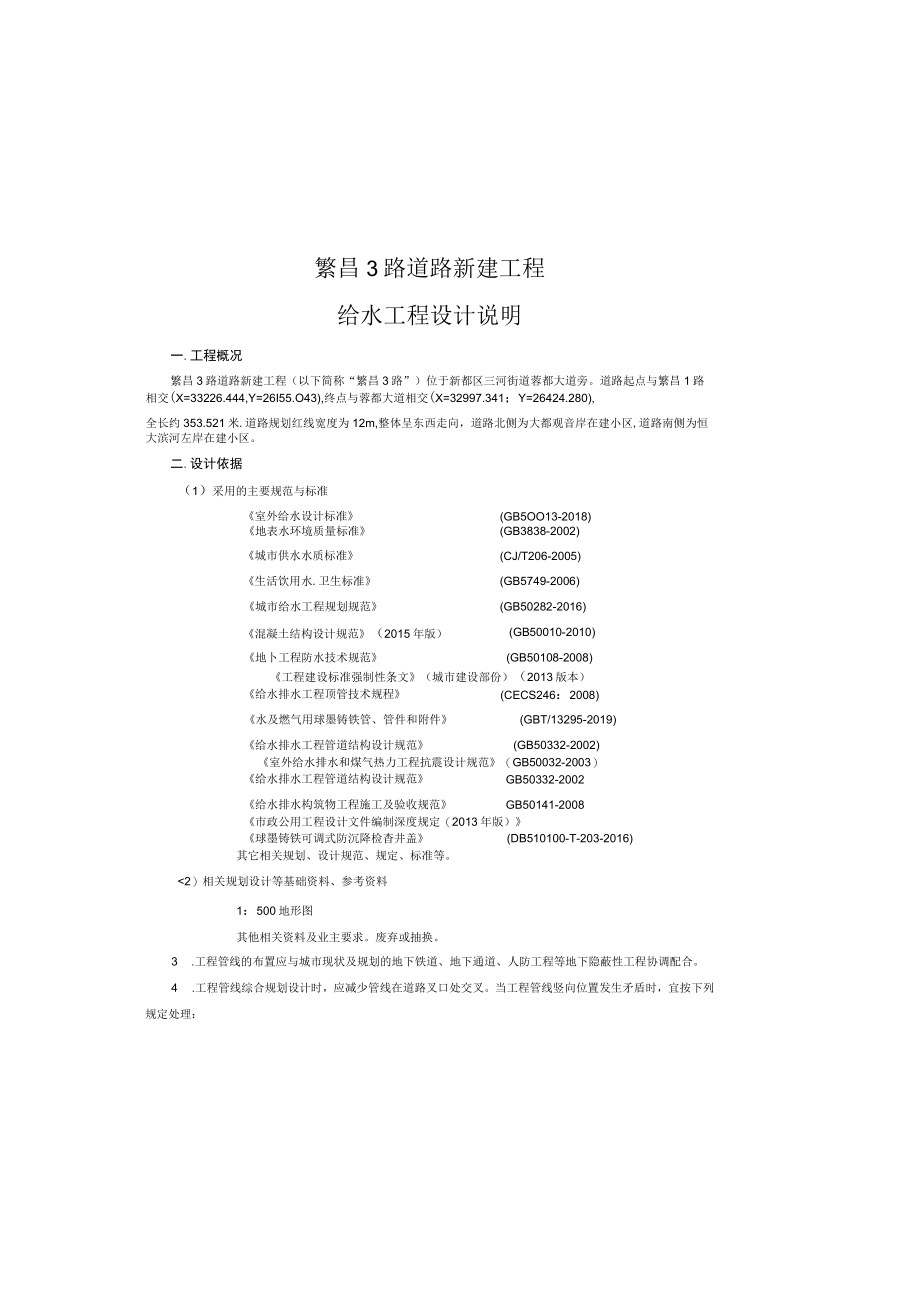

繁昌3路道路新建工程给水工程设计说明.docx_第3页
第3页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第4页
第4页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第5页
第5页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第6页
第6页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第7页
第7页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第8页
第8页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第9页
第9页 / 共12页
繁昌3路道路新建工程给水工程设计说明.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《繁昌3路道路新建工程给水工程设计说明.docx》由会员分享,可在线阅读,更多相关《繁昌3路道路新建工程给水工程设计说明.docx(12页珍藏版)》请在第壹文秘上搜索。

1、三.给水管道位置设计压力及管径确定设计管道压力:根据给水规划,本项目的规划给水管道管径为DN200,管材为球墨铸铁管。本次给水管道设计压力LOMpa0给水管道位置归中南25m四.给水管道技术要求4.1、 管材选用及管道基础和接口给水管材采用球墨铸铁管T型接口。基础采用120度中粗砂。半柔性连接:连接技术和设备由厂家提供,与管材配套,并符合相关规定。橡胶圈接口:柔性接口管道采用的橡胶密封圈应满足JC/T946-2005标准要求。连接技术和设备由厂家提供,与管材配套,并符合相关规定。4.2、 管道工作压力管道设计工作压力1.0MPa,试验压力为1.5MPa.4.3、 本工程地震设防烈度7度,安全等

2、级二级。设计使用年限50年。4.4、 管道附属构筑物(1)阀门及阀门井本次设计给水管道上的阀门均采用手动软密封闸阀,阀门的公称压力P=LOMPa。若阀门井位于人行道或车行道上,井盖面与设计地面齐平;若阀门井位于绿化带内,井盖面应高出地面02m(2)排气阀井在管道上容易积聚空气的制高点均设置自动复式排气阀,既可自动排气,又可在管道需要检修时放空进气。(3)泄水阀井在管线的低凹处均应设置泄水装置。(4)井盖采用球墨铸铁井盖,应满足D400等级要求,具有防沉降、防盗、防噪功能,产品质量符合球墨铸铁可调式防沉降检杳井盖(DB510100-T-203-2016)。4.5、 管道试压及消毒(1)管道试压管

3、道安装完毕后,应进行水压试验,试压前应做好堵板、后背、加压设备和进排水管路等准备工作。(2)管道浸泡试压管段注水后,在无压状态下静置不少于24小时。繁昌3路道路新建工程给水工程设计说明一.工程概况繁昌3路道路新建工程(以下简称“繁昌3路”)位于新都区三河街道蓉都大道旁。道路起点与繁昌1路相交(X=33226.444,Y=26I55.O43),终点与蓉都大道相交(X=32997.341;Y=26424.280),全长约353.521米.道路规划红线宽度为12m,整体呈东西走向,道路北侧为大都观音岸在建小区,道路南侧为恒大滨河左岸在建小区。二.设计依据(1)采用的主要规范与标准(GB5OO13-2

4、018)室外给水设计标准地表水环境质量标准(GB3838-2002)城市供水水质标准(CJ/T206-2005)生活饮用水.卫生标准(GB5749-2006)城市给水工程规划规范(GB50282-2016)混凝土结构设计规范(2015年版)(GB50010-2010)地卜工程防水技术规范(GB50108-2008)工程建设标准强制性条文(城市建设部份)(2013版本)给水排水工程顶管技术规程(CECS246:2008)水及燃气用球墨铸铁管、管件和附件(GBT/13295-2019)给水排水工程管道结构设计规范(GB50332-2002)室外给水排水和煤气热力工程抗震设计规范(GB50032-2

5、003)给水排水工程管道结构设计规范GB50332-2002给水排水构筑物工程施工及验收规范GB50141-2008市政公用工程设计文件编制深度规定(2013年版)球墨铸铁可调式防沉降检杳井盖(DB510100-T-203-2016)其它相关规划、设计规范、规定、标准等。2)相关规划设计等基础资料、参考资料1:500地形图其他相关资料及业主要求。废弃或抽换。3 .工程管线的布置应与城市现状及规划的地下铁道、地下通道、人防工程等地下隐蔽性工程协调配合。4 .工程管线综合规划设计时,应减少管线在道路叉口处交叉。当工程管线竖向位置发生矛盾时,宜按下列规定处理:(I)压力管线让用力自流管线;(2)可弯

6、曲管线让不易弯曲管线;(3)分支管线让主干管线:(4)小管径管线让大管径管线。5 .为保证行车快速、安全、舒适,管线应尽量布置在人行道、非机动车道及绿化分隔带内。七.施工措施7.1 通用措施(1)对于大挖大填、半挖半填地段,管道施工应结合路基施工配合进行,施工单位应在施工组织设计中,对各工序工期衔接及保证质量措施做详细安排。施工中沟槽应采取适当排水措施防止基土扰动,遇到软弱地基时,应及时通知设计、监理、业主代表,根据具体情况另作处理。(2)地基承载能力不得小于0.12MPa。(3)排水管道应敷设在承载能力达到管道基础支承强度耍求的原状土地基或经处理后回填密实的地基上。(4)当土方用机械开挖时,

7、应保留不少于0.2m厚土层用人工清槽,且不得超挖,如若超挖应用砂石将超挖部分回填密实。1.1、 沟槽内有地下水时,必须将地下水降至槽底以下不小于0.5m,做到干槽施工。当降水不利地基被扰动时,应进行地基处理达到要求的承载能力。(6)同槽施工处理:当管道地基有不足1/3宽度位于回填区域时,该部分管基以下0.6m厚用连砂石加强。当雨水管道地基有超过3宽度度位于回填区域时,先将原状.上部分超挖0.6m深予以扰动,再统一用连砂石加强。(7)沟槽挖深较大时,应确定分层开挖的深度,并符合下列规定:1)管道(渠)沟槽开挖应满足给水排水管道工程施工及验收规范(GB50268-2008)的规定。基坑工作面宽度及

8、沟槽边坡按四川省建设工程工程量清单计价定额一D市政工程取用。对条件特殊的管段,沟槽宽度及开挖边坡由施工方案确定。2)人工开挖沟槽的槽深超过3m时应分层开挖,每层的深度不超过2m;人工开挖多层沟槽的层(3)管道水压试验的分段长度不宜大于LO公里。(4)管道试验压力本次设计管道试验压力为15MP.(5)管道强度试验及严密性试验步骤按GB50268-2008进行。(6)管道水压试验后,竣工验收前应进行管内清扫和分段冲洗、消毒。4.6、 管道安装(1)管道基础对一般土质,应在管底以下原状土地基或经回填夯实的地基上铺设一层厚度为150mm的中粗砂基础层。当地基土质较差时,可采用铺垫厚度不小于30Omm的

9、砂砾基础层;也可分两层铺设,下层用粒径为532mm的碎石,厚度100150mm,上层铺中粗砂,厚度不小于50mm。管道安装时,应将管节的中心及高程逐节调整正确,安装后的管节应进行复测,合格后方可进行下一工序的施工。4.7、 图门安装每台阀门必须有制造厂家的合格证书,并经质量认证和检验合格。核对实物的规格、型号、材质和编号,保证安装在管段上的桩号位置与设计致。核对阀门与连接管件的配合尺寸。清除阀杆上的杂物,检查闹杆是否转动灵活,应无卡、涩现象。阀体外观检查应无疤痕、飞刺等缺陷,严禁使用有裂纹的阀体。每分阀门经检验合格后方可进行安装。4.8、 管道标识设计管道工程施工完成后,为方便今后的运行管理和

10、维护,管道沿线应设置明显的管道标志。地上标志桩将设置在供水支干管和支管的终点、转折点、交叉处、穿越障碍物处等位置,地上标志桩的设置,不仅能起到提醒、警示作用,有助于减少因盲目施工造成的管网破损,达到维护供水安全的目的,更有利于抢修人员迅速找准位置及时抢修,提高工作效率,缩短抢修时间。五.管线综合设计为合理利用城市用地,统筹安排工程管线在城市的地下空间位置,协调工程管线之间以及工程管线与道路的关系,需要进行管线综合设计,同时为地下管线设计提供设计依据。六.管线布局原则1 .管线布局应结合城市道路网规划,在不妨碍工程管线正常运行、检修和合理占用上地的情况下,使线路短捷。2 .应充分利用现状工程管线

11、。当现状工程管线不能满足需要时,经综合经济、技术比较后,可沟槽开挖、醺及开撇A中、g 中、a眼触就料相机符合相关要求met,联储层厚度wo眼然豆稠、等合相关策次大喊 小的砂看回我曾期I(500700m)部H轴层蚊片图S律项以上500m,55且不归一售弊852i2oaagm,-1、密实度要求:胸腔及管顶回填土应在管座泡凝土强度达到80%以上才可进行:沟槽两侧应同时回填,两侧高差不得超过30CnU管顶50cm以上直至道路垫层底部范围内应逐层整平夯实及碾压,回填材料应对称运入槽内,严禁用机械推上回填。管道回填上压实度详设计图。2、回填材料:般情况下,采用开挖料回填;当遇到软土地层时,则采用连砂石换填

12、。回填材料中不得含有有机物、淤泥、树根、草皮及其腐植物、玻璃瓶以及直径大于20mm的硬物。液限大于50%,塑性指数大于26的细粒土不能直接作为沟槽回埴材料,控制填料含水量不大于最佳含水量20%;当土的含水量过高时,应采取晾晒或掺入石灰、水泥、粉煤灰等材料进行处治。遇地下水或雨后施工必须先排水再分层随填随压密实:杜绝带水回填或水夯法施工。在雨季施工、工期紧张、降水困难时,设计建议采用连砂石回填,但须由业主、监理等各方现场确定。3、回填作业规定:沟槽回填从管底基础部分开始到管顶以上500mm范围内,必须采用人工回填:管顶500以上部位,可采用机械从管道轴线两侧同时夯实;每层回填高度应不大于200m

13、n3 .4管道防腐成品管道应由厂家做好内外防腐,并符合给水排水管道工程及验收规范(GB50268-2008)规定,水泥砂浆村里;外壁喷锌后涂沥青防腐。八.沿线环境保护设施8.1项目建设环境影响1)对交通的影响工程建设时,由于车辆运输等原因,会使交通变得拥挤和频繁,较易造成交通问题,这种影响随着工程的结束而消失。2)扬尘的影响:间留台宽度:放坡开槽时不应小于08m,直槽时不应小于O5m,安装井点设备时不应小于1.5m;3)采用机械挖槽时,沟槽分层的深度按机械性能确定。7.3 沟槽开挖本次设计道路所在区域现状多为道路用地范围,为降低工程施工对道路通行影响,设计原则上采用直接放坡开挖施工方式。I、沟

14、槽开挖边坡系数暂定:放坡开挖系数为1:b具体放坡开挖的放坡系数根据现场土的类别以及地勘报告确定,按照给水排水管道工程施工及验收规范GB50268-2008表4.3.3及四川省建筑基坑支护结构构造图集川2019G138-TY图表一,具体沟槽开挖边坡系数m视地质情况、开挖深度而定。除执行地勘报告建议值外,还需要按四川省市政工程计价定额有关规定执行。2、排水管道基底标高位于路床标高之上时,应在沟槽区域宽度范围内先回填至管顶标高以上0.5b再开挖;位于路床标高以下时,则应先开挖沟槽,再进行回填7.4 开挖支护根据“四川省危险性较大的分部分项工程安全管理规定实施细则的通知(川建行规20183号)”文件要

15、求本工程涉及到危大工程终点部位和环节如下:1、本工程中开挖深度虽未超过3m,但地质条件、周围环境和地下管线爱杂,可能影响毗邻建、构筑物安全的基坑(槽)的土方开挖、支护、降水工程。2、给水管网安装可能会采用起重机械进行安装的工程。以上两项施工单位应该严格按照相关文件要求,组织编写相关是专项施工组织方案和安全管理方案,并报批相关部门同意后方可实施。根据本项目情况,拟定采用直接放坡开挖的方式挖管基槽。对于部分管段沟槽开挖不能满足放坡要求,沟槽开挖需采用支护。沟槽深度在5m以内,由施工单位根据白身技术力量采用支撑措施,建议采用连续式水平挡土板支撑:挡土板水平放置,互相靠紧,不留间隔,然后两侧同时对称立上竖楮木,上下各顶一根撑木,端头加木楔楔紧;沟槽分段开,支撑可重复利用。沟槽深度在5m以上,施工单位需根据具体情况采取相应支护方案。7.4沟槽回填沟槽IyI填应满足给水排水管道工程施工及验收规范(GB502682008)中对回填上压实度的要求。
