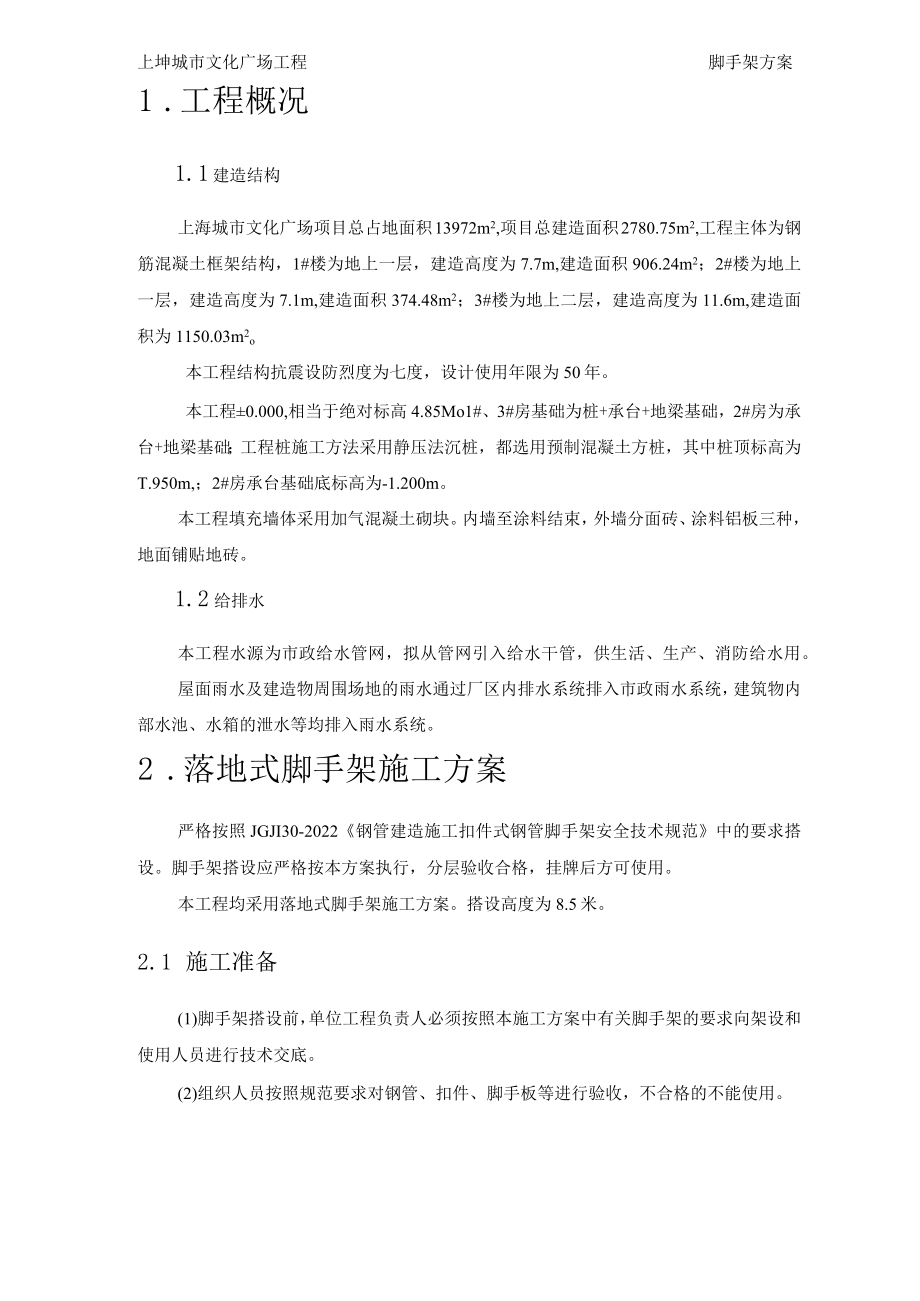

1、上坤城市文化广场工程脚手架方案1 .工程概况1.1 建造结构上海城市文化广场项目总占地面积13972m2,项目总建造面积2780.75m2,工程主体为钢筋混凝土框架结构，1#楼为地上一层，建造高度为7.7m,建造面积906.24m2；2#楼为地上一层，建造高度为7.1m,建造面积374.48m2；3#楼为地上二层，建造高度为11.6m,建造面积为1150.03m2o本工程结构抗震设防烈度为七度，设计使用年限为50年。本工程0.000,相当于绝对标高4.85Mo1#、3#房基础为桩+承台+地梁基础，2#房为承台+地梁基础；工程桩施工方法采用静压法沉桩，都选用预制混凝土方桩，其中桩顶标高为T.95
2、0m,；2#房承台基础底标高为-1.200m。本工程填充墙体采用加气混凝土砌块。内墙至涂料结束，外墙分面砖、涂料铝板三种，地面铺贴地砖。1.2 给排水本工程水源为市政给水管网，拟从管网引入给水干管，供生活、生产、消防给水用。屋面雨水及建造物周围场地的雨水通过厂区内排水系统排入市政雨水系统，建筑物内部水池、水箱的泄水等均排入雨水系统。2 .落地式脚手架施工方案严格按照JGJI30-2022钢管建造施工扣件式钢管脚手架安全技术规范中的要求搭设。脚手架搭设应严格按本方案执行，分层验收合格，挂牌后方可使用。本工程均采用落地式脚手架施工方案。搭设高度为8.5米。2.1 施工准备(1)脚手架搭设前，单位工

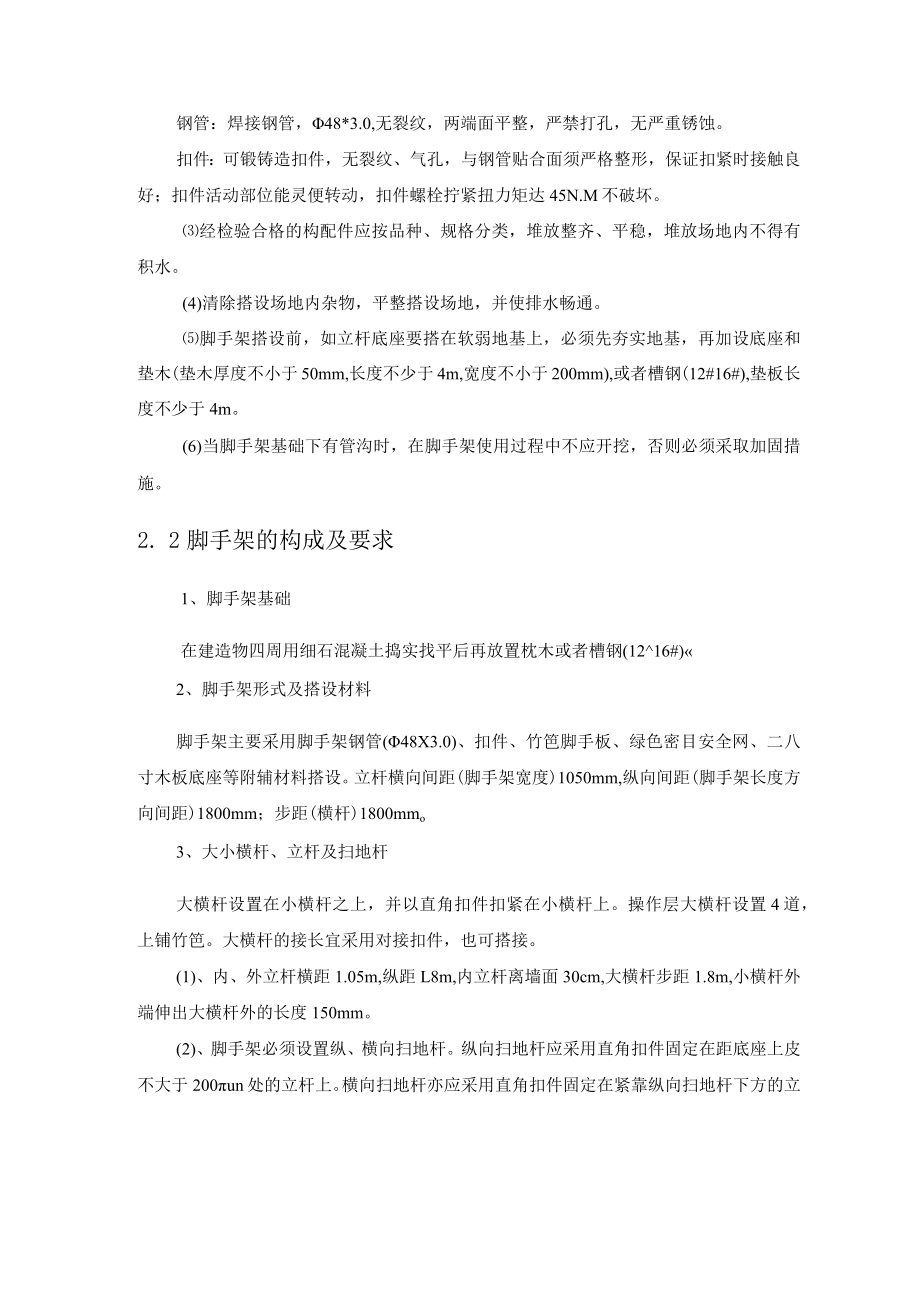

3、程负责人必须按照本施工方案中有关脚手架的要求向架设和使用人员进行技术交底。(2)组织人员按照规范要求对钢管、扣件、脚手板等进行验收，不合格的不能使用。钢管：焊接钢管，48*3.0,无裂纹，两端面平整，严禁打孔，无严重锈蚀。扣件：可锻铸造扣件，无裂纹、气孔，与钢管贴合面须严格整形，保证扣紧时接触良好；扣件活动部位能灵便转动，扣件螺栓拧紧扭力矩达45N.M不破坏。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地内不得有积水。(4)清除搭设场地内杂物，平整搭设场地，并使排水畅通。脚手架搭设前，如立杆底座要搭在软弱地基上，必须先夯实地基，再加设底座和垫木(垫木厚度不小于50mm,长度不少
4、于4m,宽度不小于200mm),或者槽钢(12#16#),垫板长度不少于4m。(6)当脚手架基础下有管沟时，在脚手架使用过程中不应开挖，否则必须采取加固措施。2. 2脚手架的构成及要求1、脚手架基础在建造物四周用细石混凝土捣实找平后再放置枕木或者槽钢(1216#)2、脚手架形式及搭设材料脚手架主要采用脚手架钢管(48X3.0)、扣件、竹笆脚手板、绿色密目安全网、二八寸木板底座等附辅材料搭设。立杆横向间距(脚手架宽度)1050mm,纵向间距(脚手架长度方向间距)1800mm；步距(横杆)1800mmo3、大小横杆、立杆及扫地杆大横杆设置在小横杆之上，并以直角扣件扣紧在小横杆上。操作层大横杆设置4

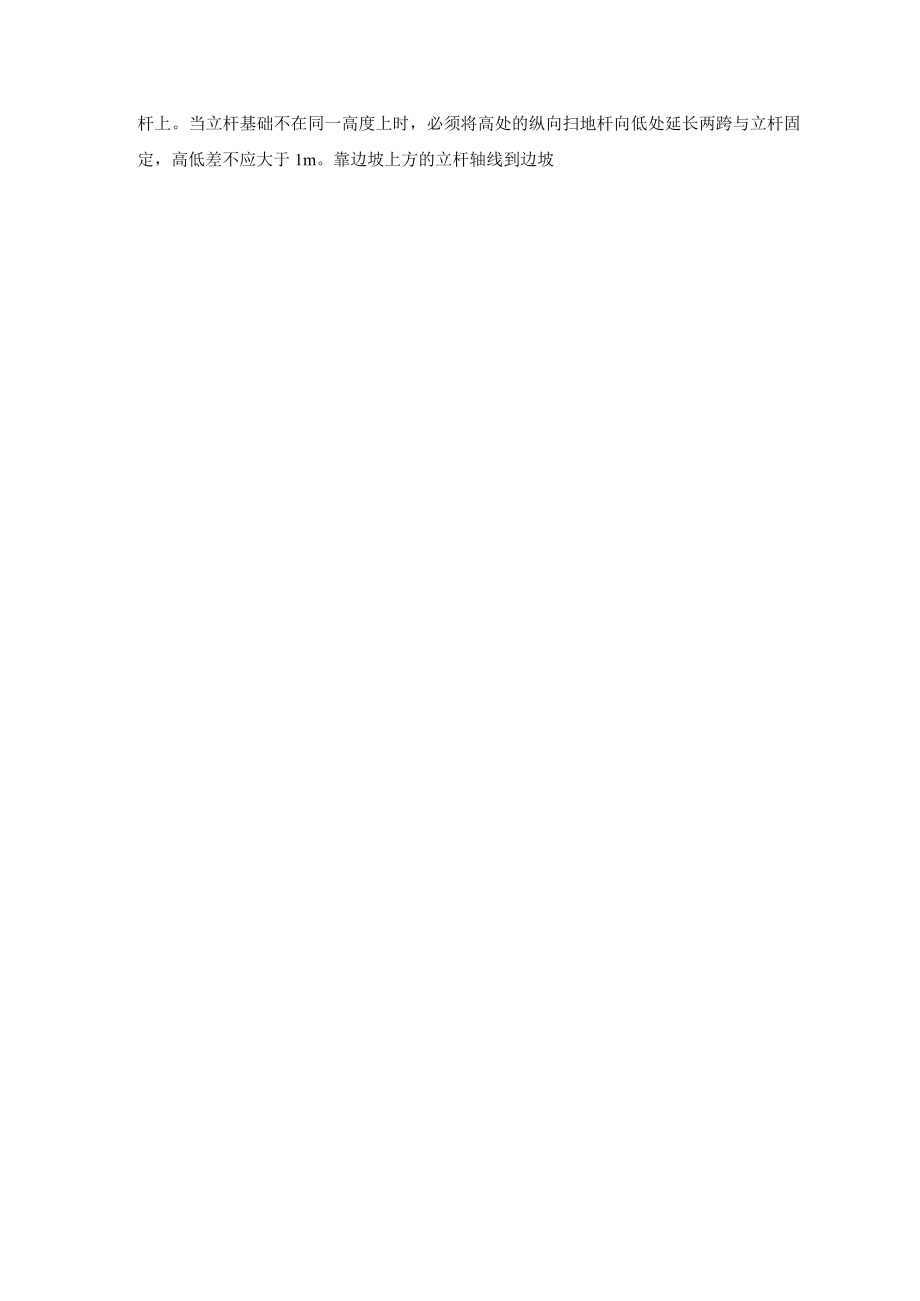

5、道，上铺竹笆。大横杆的接长宜采用对接扣件，也可搭接。(1)、内、外立杆横距1.05m,纵距L8m,内立杆离墙面30cm,大横杆步距1.8m,小横杆外端伸出大横杆外的长度150mm。(2)、脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于200un处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm,脚手架底层步距不应大于2m（详见下图）。纵、横向扫地杆构造上横杆小楮杆4ju4uut横向扫地杆LLljLl
6、jjJj（3）、立杆必须用连墙件与建造物可靠连接，连墙件布置间距宜按要求采用。（4）、立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接。两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头的高度方向错开的距离不宜小于500mm；各接头中心至主节点的距离不宜大于600mmO（5）、立杆的误差控制：钢管立杆纵距偏差为50mm。钢管立杆垂直度偏差不超过1/100H,且不大于IOcm（H为总高度）。4、连墙件现浇混凝土的梁板上预埋12钢筋作为接驳器，短钢管一端与钢筋焊接，另一端用直角扣件与内立杆连接，连墙件的位置应设置在与立杆和大横杆相交的接点处，离节点的间距不宜大于
7、300mm；应从底层第一步纵向水平杆处开始设置，沿整片脚手架均匀布置，当该处设置有艰难时，应采用其它可靠措施固定；水平间距5400,竖向间距为层高，在脚手架周边的端头（包括顶端）以及转角处，要加密连墙件（连墙件与内立杆的连接详见下图）。连接短管连墙件详图5、剪刀撑剪刀撑斜面与地面夹角在45。飞0。每道剪刀撑跨越立杆的根数宜按下表中的规定确定每道剪刀撑宽度不应小于4跨。，在外侧立面的两端必须设置剪刀撑,并由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15m。剪刀撑跨越立杆的最多根数剪刀撑斜杆与地面的倾角()455060剪刀撑跨越立杆的最多根(n)765剪刀撑搭设时将一根斜杆扣在立杆上，另一根
8、斜杆扣在小横杆的伸出部份上,以避免两根斜杆相交时把钢管别弯。剪刀撑的斜杆应用旋转扣件固定在与之相交的水平横杆的伸出端或者立杆上，旋转扣件的中心线至主节点的距离不能大于150mm。剪刀撑斜杆的接长采用搭接，搭接长度不得少于IOoomm,并在之中加一只活动扣件。剪刀撑的搭设应随立杆、纵向水平杆和横向水平杆等同步进行。6、密孔安全网脚手架外侧由底至顶满挂密孔安全网。7、预留通道脚手架满堂搭设，在通道处要留设出入口。通道出入口尺寸为3600X3600,两侧加设八字撑，斜道型式为梯道，具体位置详见脚手架平面布置图。8、脚手板采用竹串片（竹笆）脚手板，首层隔离层和作业层脚手板应铺满、铺稳，离开墙面120-
9、15OnInb架子上不许留单块脚手板。对接铺设的脚手板，在每块脚手板两端下面均要有小横杆、杆离板端的距离应不小于150mm。9、护栏和挡脚板栏杆高度120Omm（上扶手离地1.2米，下扶手离地0.6米），挡脚板高度300mm。10、各号房脚手架具体布置详见附图。2. 3脚手架施工顺序搭设顺序：做好搭设的准备工作一按房屋的平面形状放线一铺设垫板一按立杆间距排放底座一放置纵向扫地杆一逐根树立立杆，随即与纵向扫地杆扣牢一安装横向扫地杆，并与立杆或者纵向扫地杆扣牢一安装第一步大横杆（与各立杆扣牢）一安装第一步小横杆一第二步大横杆一第二步小横杆一加设暂时抛撑（上端与第二步大横杆扣牢，在装设两道联墙杆后可
10、拆除）一第三、四步大横杆和小横杆一设置联墙杆f接立杆一加设剪刀撑一铺脚手板一绑护身栏杆和挡脚板一立挂安全网。3. 4脚手架搭设要求、脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上两步。、每搭完一步脚手架后，应按规范要求校正步距、纵距、横距及立杆的垂直度。、相邻立杆的对接扣件不得在同一高度内，应交织布置：两根相邻立杆的接头不得设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离应大于500mm,各接头中心至主节点的距离应小于600mm立杆的接长均采用对接扣件连接，惟独顶层顶步可采用搭接，搭接长度不小于Im（采用不少于2个旋转扣件固定）。立杆顶端应高出女儿墙上皮1m,高
11、出檐口上皮L5m。、开始搭设立杆时，应每隔7米设置一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。当搭至有连墙件的构造点时，在搭设完该处的立杆、纵向水平杆、横向水平杆后，应即将设置连墙杆。纵向水平杆应四周交圈，用直角扣件与内外角部立杆固定。、采用刚性连墙件与建造物可靠连接，当脚手架施工操作层高出连墙件两步时，应采取暂时稳定措施，直至上一层连墙件搭设完毕后方可根据情况拆除暂时措施。、扣件搭设：在主节点处固定横向水平杆、纵向水平杆、剪刀撑、横向斜撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm。、脚手板的铺设：脚手板横铺时，应在横向水平杆下增设纵向支托杆（间距不大于500mm）；脚
12、手板顺铺时，接头采用搭接，下面的板头应压住上面的板头，板头的凸棱采用三角木填顺；脚手板应铺满、铺稳，离开墙面120150mm、斜道的搭设：本工程采用之字型斜道，附着外脚手架设置。斜道宽度为1100mm,坡度为1：4,拐弯处设置平台宽度不应小于1800mm,斜道两侧及平台外围均应设置栏杆及挡脚板。斜道的脚手板上应每隔300设置一根防滑条，木条厚度为25mmo在拐弯、斜道平台口处的脚手板，应与横向水平杆可靠连接，防止滑动。3.脚手架的拆除3.1 准备工作1 .逐级交底拆除技术措施，做到工人清晰拆除顺序。2 .清除脚手架上的杂物及地面障碍物。3.2 拆除顺序应逐层由上而下，先搭后拆、后搭先拆,严禁上
13、下同时作业。4. 3脚手架拆除方法1 .所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或者数层拆除后再拆脚手架。分段拆除高差不应大于2步，如高差大于2步时应增设暂时连墙件进行加固。g2.当脚手架拆除至下部最后一根长冲天的高度（约6.5m）BJ-,应暂时设置抛撑加固，后拆连墙件。3 .对不拆除的人货两用梯等处脚手架两端，应设置横向防护栏杆支撑加固。4 .严禁抛扔，架子拆除时须示警,专人指挥，严禁抛掷。3.4拆除时的注意事项按事前制定的有关拆除作业操作规定进行。为保证安全作业及以建成外饰面工程完整无损，有专职人员进行全过程的安全监护。划出工作区标志,禁止行人进入。严格遵守拆除顺序,由上而下,后绑
14、者先拆,先绑者后拆,先拆栏杆、脚手板、剪刀撑，而后拆小横杆、大横杆、立杆等。统一指挥，上下呼应，动作协调，当解开另一人有关的结扣时应先告知对方，以防坠落。材料工具要用滑轮和绳索运送，不得乱扔。4 .脚手架施工时应注意的事项挑脚手架的方案必须经过上级主管部门的审查，通过后方可施工。4.1. 杆件搭设中的注意事项按照规定的构造方案和尺寸进行搭设。注意杆件的搭设顺序。及时与结构拉接并必须采取支顶构件，以确保搭设、使用的安全。拧紧扣件（拧紧程度要适当）。有变形的杆件和不合格的扣件（有裂纹、尺寸不合适、扣接不紧等）不能使用。搭设工人要配挂安全带。随时矫正杆件垂直，避免偏差过大。立杆的垂直偏差应不大于架高
