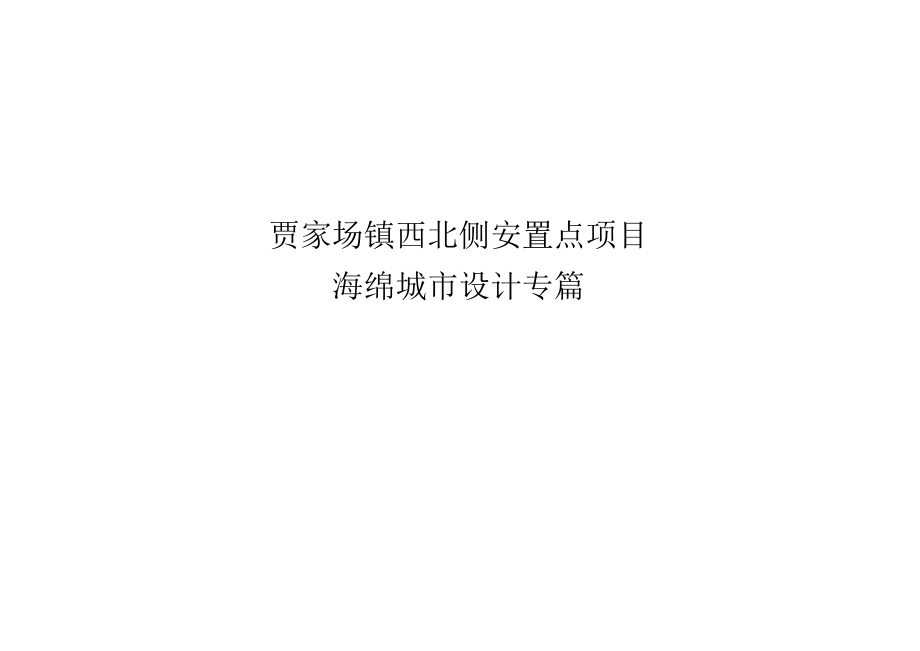

贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第1页
第1页 / 共11页

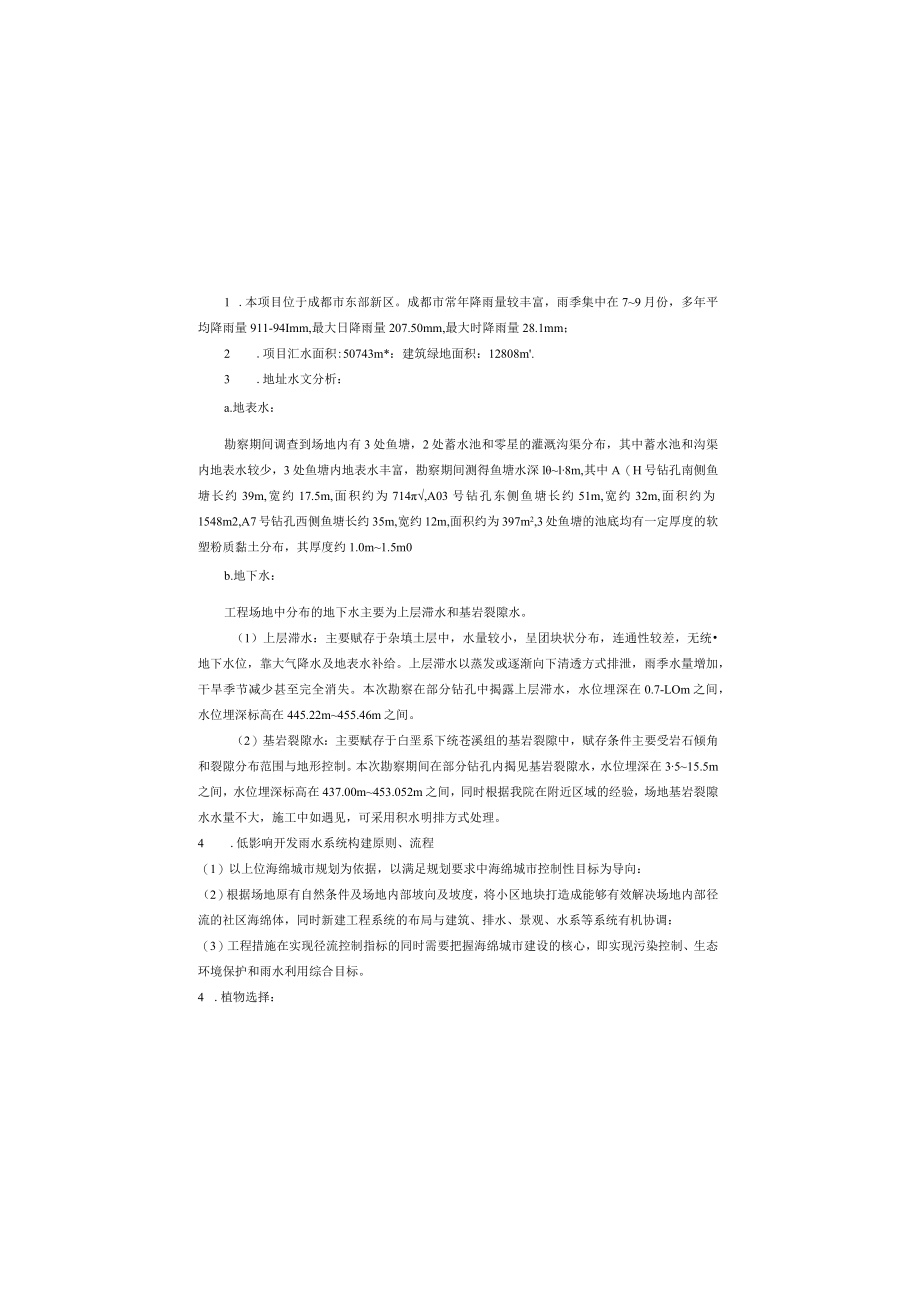

贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第2页
第2页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第3页
第3页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第4页
第4页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第5页
第5页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第6页
第6页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第7页
第7页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第8页
第8页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第9页
第9页 / 共11页
贾家场镇西北侧安置点项目海绵城市设计专篇.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《贾家场镇西北侧安置点项目海绵城市设计专篇.docx》由会员分享,可在线阅读,更多相关《贾家场镇西北侧安置点项目海绵城市设计专篇.docx(11页珍藏版)》请在第壹文秘上搜索。

1、贾家场镇西北侧安置点项目海绵城市设计专篇1 .本项目位于成都市东部新区。成都市常年降雨量较丰富,雨季集中在79月份,多年平均降雨量911-94Imm,最大日降雨量207.50mm,最大时降雨量28.1mm;2 .项目汇水面积:50743m*:建筑绿地面积:12808m.3 .地址水文分析:a.地表水:勘察期间调查到场地内有3处鱼塘,2处蓄水池和零星的灌溉沟渠分布,其中蓄水池和沟渠内地表水较少,3处鱼塘内地表水丰富,勘察期间测得鱼塘水深ll8m,其中A(H号钻孔南侧鱼塘长约39m,宽约17.5m,面积约为714,A03号钻孔东侧鱼塘长约51m,宽约32m,面积约为1548m2,A7号钻孔西侧鱼塘

2、长约35m,宽约12m,面积约为397m2,3处鱼塘的池底均有一定厚度的软塑粉质黏土分布,其厚度约1.0m1.5m0b.地下水:工程场地中分布的地下水主要为上层滞水和基岩裂隙水。(1)上层滞水:主要赋存于杂填土层中,水量较小,呈团块状分布,连通性较差,无统地下水位,靠大气降水及地表水补给。上层滞水以蒸发或逐渐向下清透方式排泄,雨季水量增加,干旱季节减少甚至完全消失。本次勘察在部分钻孔中揭露上层滞水,水位埋深在0.7-LOm之间,水位埋深标高在445.22m455.46m之间。(2)基岩裂隙水:主要赋存于白垩系下统苍溪组的基岩裂隙中,赋存条件主要受岩石倾角和裂隙分布范围与地形控制。本次勘察期间在

3、部分钻孔内揭见基岩裂隙水,水位埋深在3515.5m之间,水位埋深标高在437.00m453.052m之间,同时根据我院在附近区域的经验,场地基岩裂隙水水量不大,施工中如遇见,可采用积水明排方式处理。4 .低影响开发雨水系统构建原则、流程(1)以上位海绵城市规划为依据,以满足规划要求中海绵城市控制性目标为导向:(2)根据场地原有自然条件及场地内部坡向及坡度,将小区地块打造成能够有效解决场地内部径流的社区海绵体,同时新建工程系统的布局与建筑、排水、景观、水系等系统有机协调:(3)工程措施在实现径流控制指标的同时需要把握海绵城市建设的核心,即实现污染控制、生态环境保护和雨水利用综合目标。4 .植物选

4、择:设计依据1 .海绵城市建设技术指南低影响开发雨水系统构建(试行)2 .四川省海绵城市建设技术导则(试行)(2018年8月1日施行)3 .四川省低膨响开发雨水控制与利用工程设计标准(DBJ51/T084-2017)4 .城镇给水排水技术规范(GB50788-2012)5 .室外排水设计标准(GB50014-2021)6 .建筑给水排水设计标准(GB50015-2019)7 .建筑与小区雨水控制及利用工程技术规范(GB50400-2016)8 .城镇雨水调蓄工程技术规范(GB51174-2017)9 .城镇内涝防治技术规范(GB51222-2017)10 .城市道路工程设计规范(CJJ37-2

5、012)2016年版11 .城市道路路基设计规范(CJJI94-2013)12 .透水水泥混凝上路面技术规程(CJJ/T135-2009)13 .透水沥青路面技术规程(CJJ/T190-2012)14 .透水砖路面技术规程(CJJ/T188-2012)15 .砂基透水砖(JG/T376-2012)16 .城市绿地设计规范(GB50420-2007)(2016年版)17 .屋面工程技术规范(GB50345-2012)18 .种植屋面工程技术规程(JGJ155-2013)19 .绿化种植土壤(CJ/T340-2016)20 .四川省绿色建筑设计标准DBJ51/T037-2015)21 .工程建设标

6、准强制性条文(城市建设部分)22 .成都市海绵城市规划建设管理技术规定(试行)23 .成都市建设项目海绵城市专项设计编制规定及审查要点(试行二、工程SE况表421建筑与小区海绵城市建设指标表在区域新建项目改、扩建项目住宅公共建筑住宅公共建筑强制性指标年径流总量控制率70%80%60%70%引导性指标单位硬化面积调蓄容积4m3l00m2/透水铺装率50%60%40%50%下沉式绿地率50%50%40%40%绿色屋顶率30%40%10%10%雨水回用率10%10%5%5%表3.11年径流总量控制率与设计降雨量对应一览表年径流总量控制率()55606570758085设计降雨量(mm)11.914.

7、417.421.226.132.740.7因此,要实现本项目为新建住宅年径流控制率70%的目标,即要满足海绵城市各项设施需容纳的单位面积用地上不低于21.2mmd的降雨量。四、海绵城市设计技术措施汇总结合本项目,采用的措施有:屋面采用有组织排水,汇集屋面雨水至区内雨水管网进行收集回用;屋面径流的雨水引入建筑周围生态雨水设施(下凹绿地、植草沟等)入海。绿地1、入口区:入口区域选用高而美的树种,使之在门外或围墙外便可看到小区内的植物景观,同时也对居民楼做视觉上的遮挡,一定程度隔离居民生活。特色植物:蓝花楹、银杏上层乔木:香樟、乐昌含笑中层小乔:紫叶李2、道路绿化区:主干道绿化以遮荫为主,选用香樟、

8、蓝花楹等乔木,支路和小径以美化为主,选用垂丝海棠、紫叶李等特色树种,以底层的花卉搭配高层乔木,丰富植物景观的季相变化。主要植物:垂丝海棠、紫叶李、银杏、香樟、蓝花楹、海桐、各类草花等3、中庭景观区:该区域为小区主要景观区域,多采用一些特色树种,以及隐蔽树种,为居民提供休憩、游览的地方特色植物:银杏、白玉兰上层乔木:香梯、桂花中层小乔:紫薇、紫叶李、4、活动区:该区域的植物配置形式以规则简介为主,以植物群落季相景观为主格调,选取具有较强抗噪防尘的香梯,同时搭配具有观赏性的彩色叶树种,营造具有活力的植物景观。特色植物:银杏、白玉兰上层乔木:香樟、乐昌含笑、桂花中层小乔:紫叶李5 .高污染风险区判定

9、:本工程为住宅与商业建筑,污水排放均为生活污水,无特殊污水排放,场地周围也无特殊污染源。三、工程分析本项目位于成都市东部新区。本项目为新建项目,根据成都市海绵城市规划建设管理技术规定第4.2.1条规定,所有新建、改扩建的建筑与小区项目,海绵城市设施应达到表4.2.1中的控制指标。本项目应达到的年径流总量控制率目标为70%,如下表所示。根据成都市海绵城市规划建设管理技术规定,成都市年径流总量控制率与设计降雨量的对应关系如下表所示:5雨水回用率(%)70附2:建设项目海绵城市专项设计方案自评表年径流总量控制率目标(%)70年径流总量控制率目标对应设计降雨量21.2指标备注排水分区划分排水分区个数3

10、排水口个数3下垫面解析汇水区汇水区名称用地红线区域汇水区面枳(m,)50743汇水区项目用地面积(m*)50743屋顶总面积(m,)14547屋顶绿化面枳(m,)0其他软化屋顶面积(m1)0铺装面积总面积(m,)23388渗透铺装面积(Itf)14033绿化总面枳(m*)12808水体面积(mt)0综合雨水径流系数需要控制容枳(InD专门设施核算具有控制容积的设施总容积(m,)1333地表水体(景)调善容积5D0生物滞留设施蓄水容积(m5)961地卜芾水设施含水容积(m3)372雨水桶蓄水容积(%)0排水设施污水管网收集率(%)0竖向用地控制地下建筑户外出入口挡水设施高度(m)0.15内部厂平

11、高处相邻城市道路5)20.20地面建筑室内外正负零高差(m)0.15综合评价强制性指标目标值完成值年径流总量控制率(%)7070引导性指标要求值完成值透水铺装率(给6060下沉式绿地率(1)5050绿色屋顶率()100雨水回用率(%)7070结论本项目强制性指标达标,部分引导性指标不达标,详见计算书。1、充分利用区内球地入渗雨水,根据项目年径流控制率指标要求,绿地设计为下凹绿地、植草沟等。下凹式绿地有效蓄水深度达到150m,植草沟有效蓄水深度达到200nmo2、在绿地适当位置建设植物滞留槽、植被草沟、滞留塘等设施。3、绿地标高低于路面,一般绿地均低于路面50100mm,并确保雨水顺利流入绿地。

12、道路广场区内道路广场坡向绿地或建设引入设施,使超渗雨水能够自流进入绿地入渗,人行道与广场部分采用透水砖铺装,并结合雨水收集生态设施。排水系统1、优化区内排水系统设计,通过径流系数分析和雨水综合利用后核算排水系统设计。2、雨水口尽量采用截污挂篮等污染物去除设施。3、合理设计超渗系统,并按现行规范标准设计室外排水管道。雨水回用系统在雨水管网末端建设雨水回用系统1套,蓄水池有效容积为372m3。收集塔楼屋面及道路雨水经过滤后回用于绿化浇灌及道路广场冲洗等。建设效果本项目总汇水面积50743m),地面绿地12808m,其中下凹式绿地、植草沟面积6404m1.另外区内建设雨水蓄水回用池,蓄水容量为372

13、球。通过以上设施的设计,本项目场地径流控制率可达到70%,满足成都市海绵城市规划建设管理技术规定的规定。附1:建设项目海绵设施建设目标表指标类型序号指标名称目标值强制性指标1年径流控制率(%)70引导性指标2透水铺装率()603下沉式绿地率(%)504绿色屋顶率()105.1 设计目标年径流总量控制率70%,对应的设计降雨量为21.2nm5.2 设计过程附3设施布局图附4场地径流控制率计算书(容积法)该项目为新建安置房项目,整体地势坡度较大。全区汇水面积50743m1,其中地面绿地12808肝,道路及广场铺装面积为23388皿,硬质屋面面积为14547,小区现状雨水可部分进入绿地。图I项目总平

14、面图衰2各类设施面积及调事容积汇总设施类型占地面积Itf调首容积膻下凹绿地、植草沟6404961雨水调蓄回用池372合计13335.2.1 场地径流系数计算汇水面积50743V,其中屋顶(均为硬质屋面)面积14547铺装面积23388nV,绿化面积12808m经说算场地径流系数0.660。表1场地径流系数计算表用地类型绿化硬质屋顶道路及广场(透水铺装)总用地面积12808145472338850743径流系数0.150.900.8-面枳比例0.250.290.461综合径流系数0.0380.2610.3680.6675.2.2 需要的调蓄容积计算场地在设计降雨量21.2mm下的雨水量进行计算,得到:场地雨水量50743*21.21000=1076m30通过下渗后仍需消纳的雨量为:场地需消纳的雨水量
