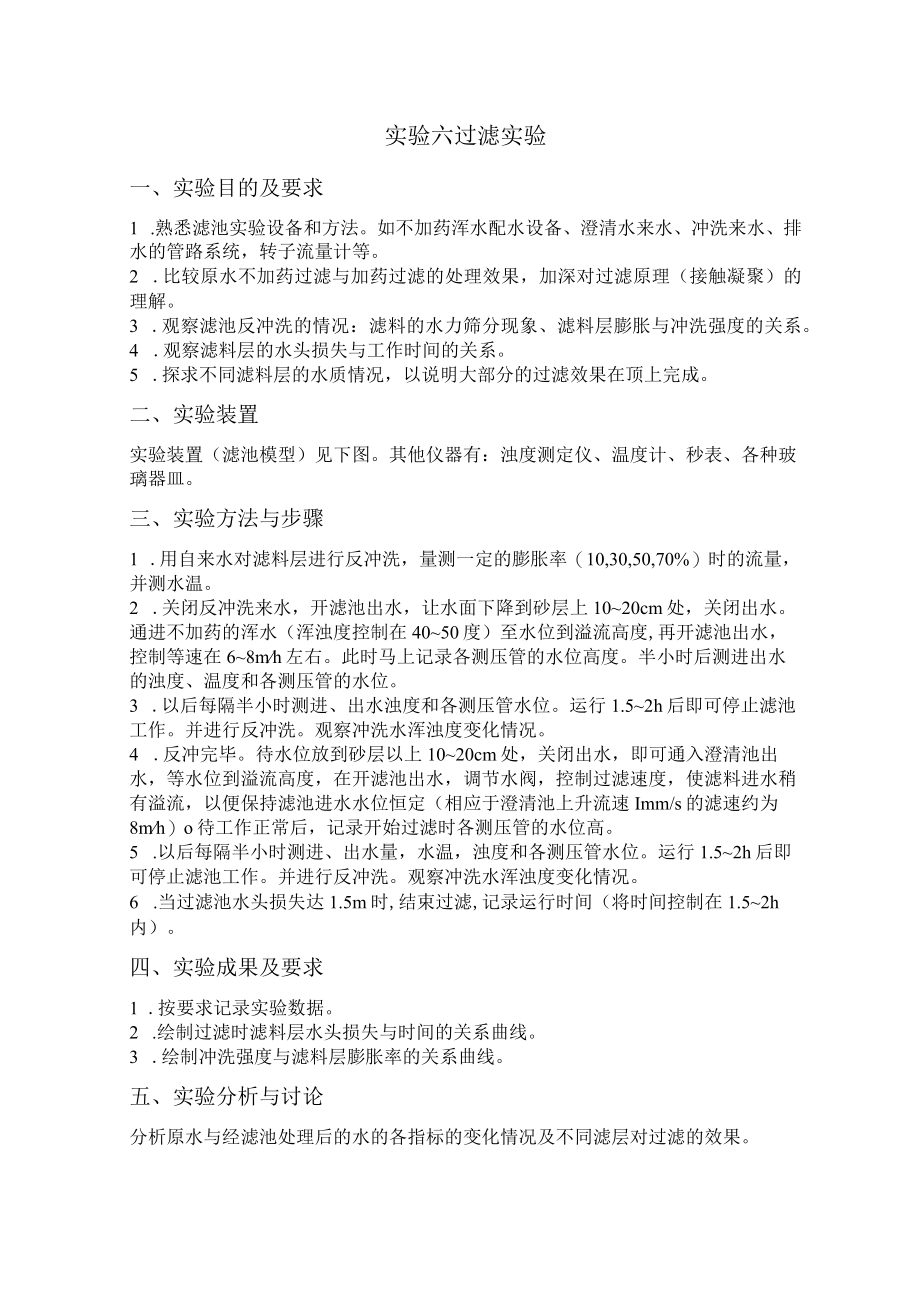

1、实验六过滤实验一、实验目的及要求1 .熟悉滤池实验设备和方法。如不加药浑水配水设备、澄清水来水、冲洗来水、排水的管路系统，转子流量计等。2 .比较原水不加药过滤与加药过滤的处理效果，加深对过滤原理（接触凝聚）的理解。3 .观察滤池反冲洗的情况：滤料的水力筛分现象、滤料层膨胀与冲洗强度的关系。4 .观察滤料层的水头损失与工作时间的关系。5 .探求不同滤料层的水质情况，以说明大部分的过滤效果在顶上完成。二、实验装置实验装置（滤池模型）见下图。其他仪器有：浊度测定仪、温度计、秒表、各种玻璃器皿。三、实验方法与步骤1 .用自来水对滤料层进行反冲洗，量测一定的膨胀率（10,30,50,70%）时的流量，
2、并测水温。2 .关闭反冲洗来水，开滤池出水，让水面下降到砂层上1020cm处，关闭出水。通进不加药的浑水（浑浊度控制在4050度）至水位到溢流高度,再开滤池出水，控制等速在68mh左右。此时马上记录各测压管的水位高度。半小时后测进出水的浊度、温度和各测压管的水位。3 .以后每隔半小时测进、出水浊度和各测压管水位。运行1.52h后即可停止滤池工作。并进行反冲洗。观察冲洗水浑浊度变化情况。4 .反冲完毕。待水位放到砂层以上1020cm处，关闭出水，即可通入澄清池出水，等水位到溢流高度，在开滤池出水，调节水阀，控制过滤速度，使滤料进水稍有溢流，以便保持滤池进水水位恒定（相应于澄清池上升流速Imm/s

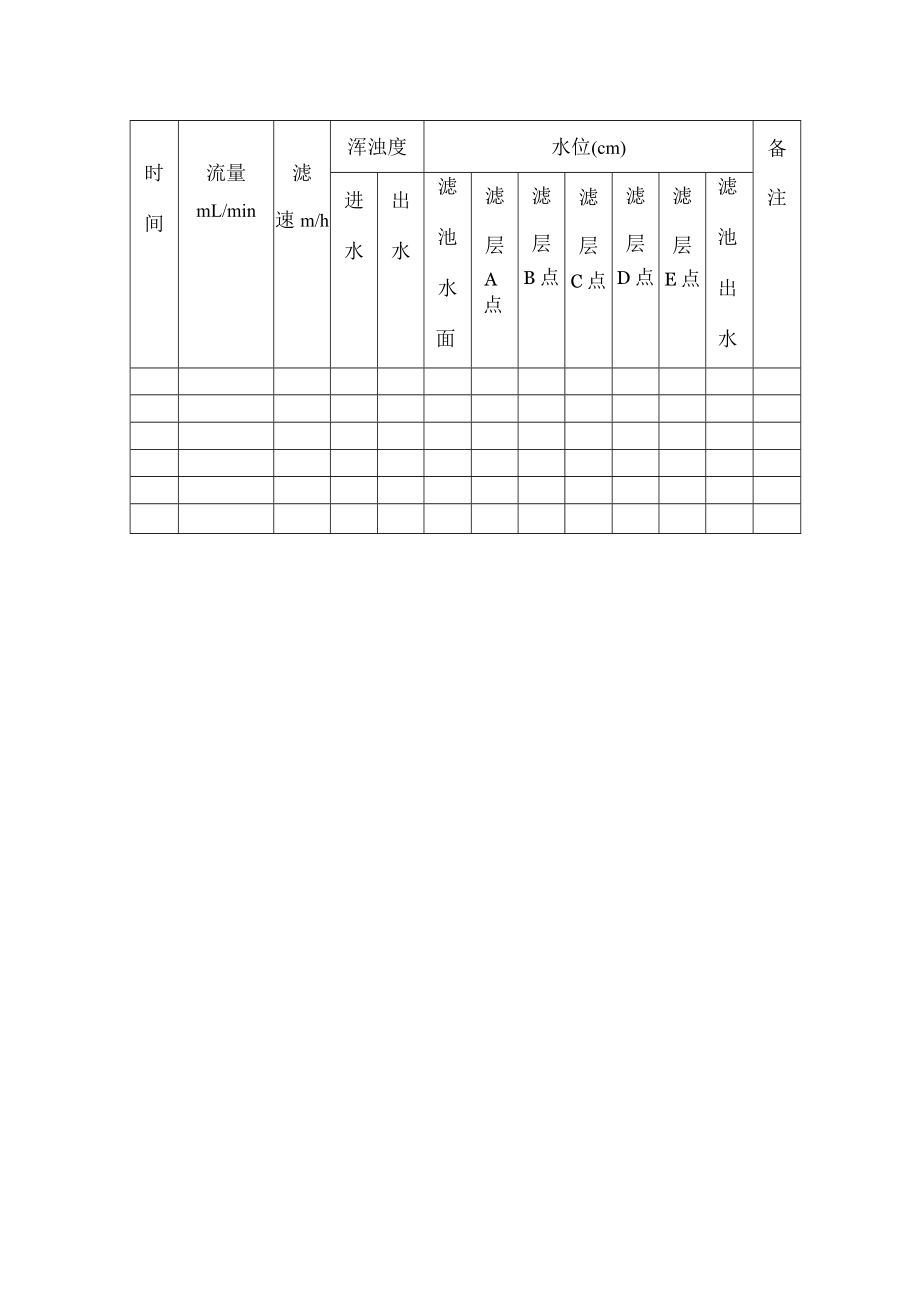

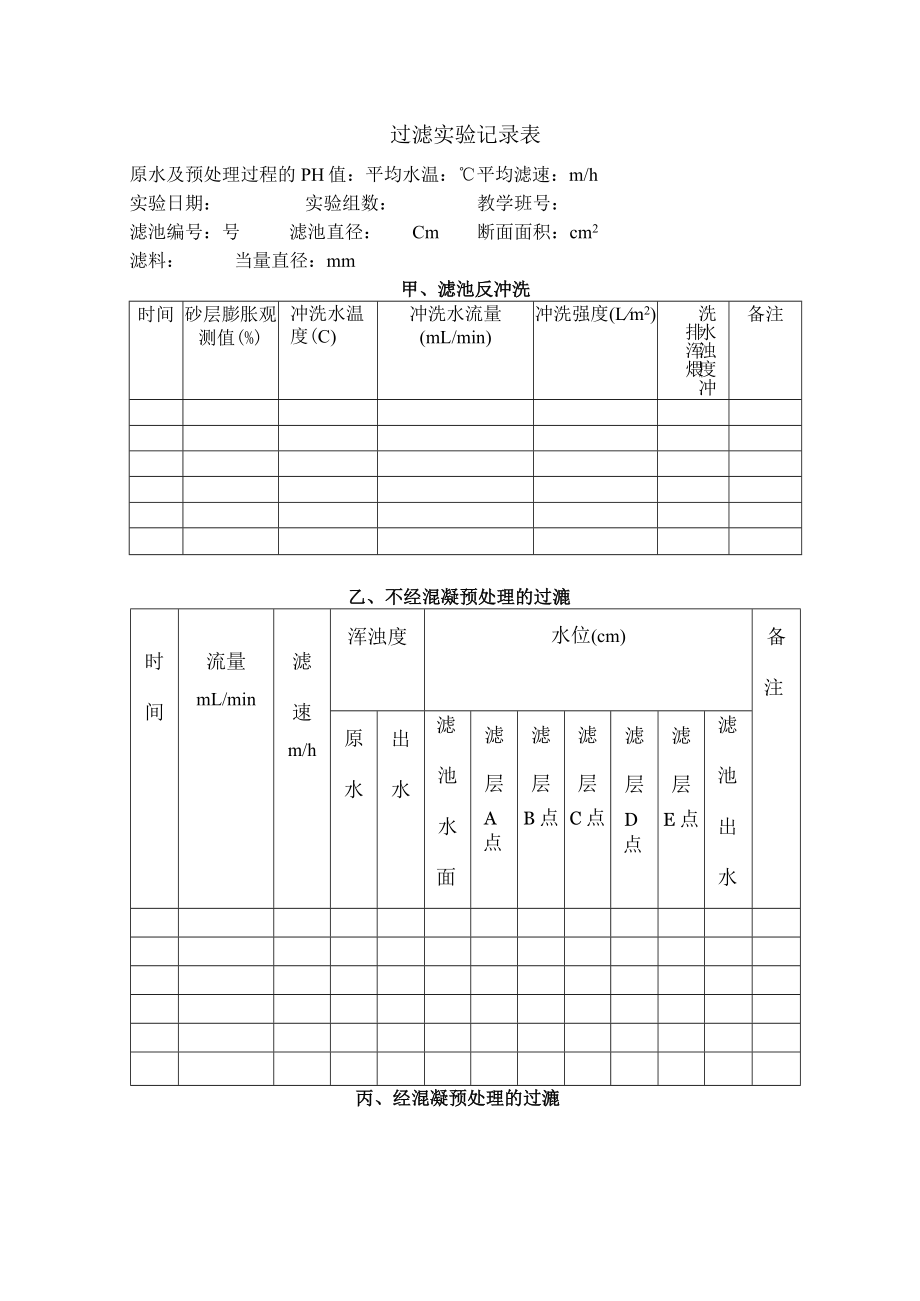

3、的滤速约为8mh）o待工作正常后，记录开始过滤时各测压管的水位高。5 .以后每隔半小时测进、出水量，水温，浊度和各测压管水位。运行1.52h后即可停止滤池工作。并进行反冲洗。观察冲洗水浑浊度变化情况。6 .当过滤池水头损失达1.5m时,结束过滤,记录运行时间（将时间控制在1.52h内）。四、实验成果及要求1 .按要求记录实验数据。2 .绘制过滤时滤料层水头损失与时间的关系曲线。3 .绘制冲洗强度与滤料层膨胀率的关系曲线。五、实验分析与讨论分析原水与经滤池处理后的水的各指标的变化情况及不同滤层对过滤的效果。过滤实验记录表原水及预处理过程的PH值：平均水温：平均滤速：m/h实验日期：实验组数：教学班号：滤池编号：号滤池直径：Cm断面面积：cm2滤料：当量直径：mm甲、滤池反冲洗时间砂层膨胀观测值(%)冲洗水温度(C)冲洗水流量(mL/min)冲洗强度(Lm2)洗水浊度冲排浑煨备注乙、不经混凝预处理的过漉时间流量mL/min滤速m/h浑浊度水位(cm)备注原水出水滤池水面滤层A点滤层B点滤层C点滤层D点滤层E点滤池出水丙、经混凝预处理的过漉时间流量mL/min滤速m/h浑浊度水位(cm)备注进水出水滤池水面滤层A点滤层B点滤层C点滤层D点滤层E点滤池出水
