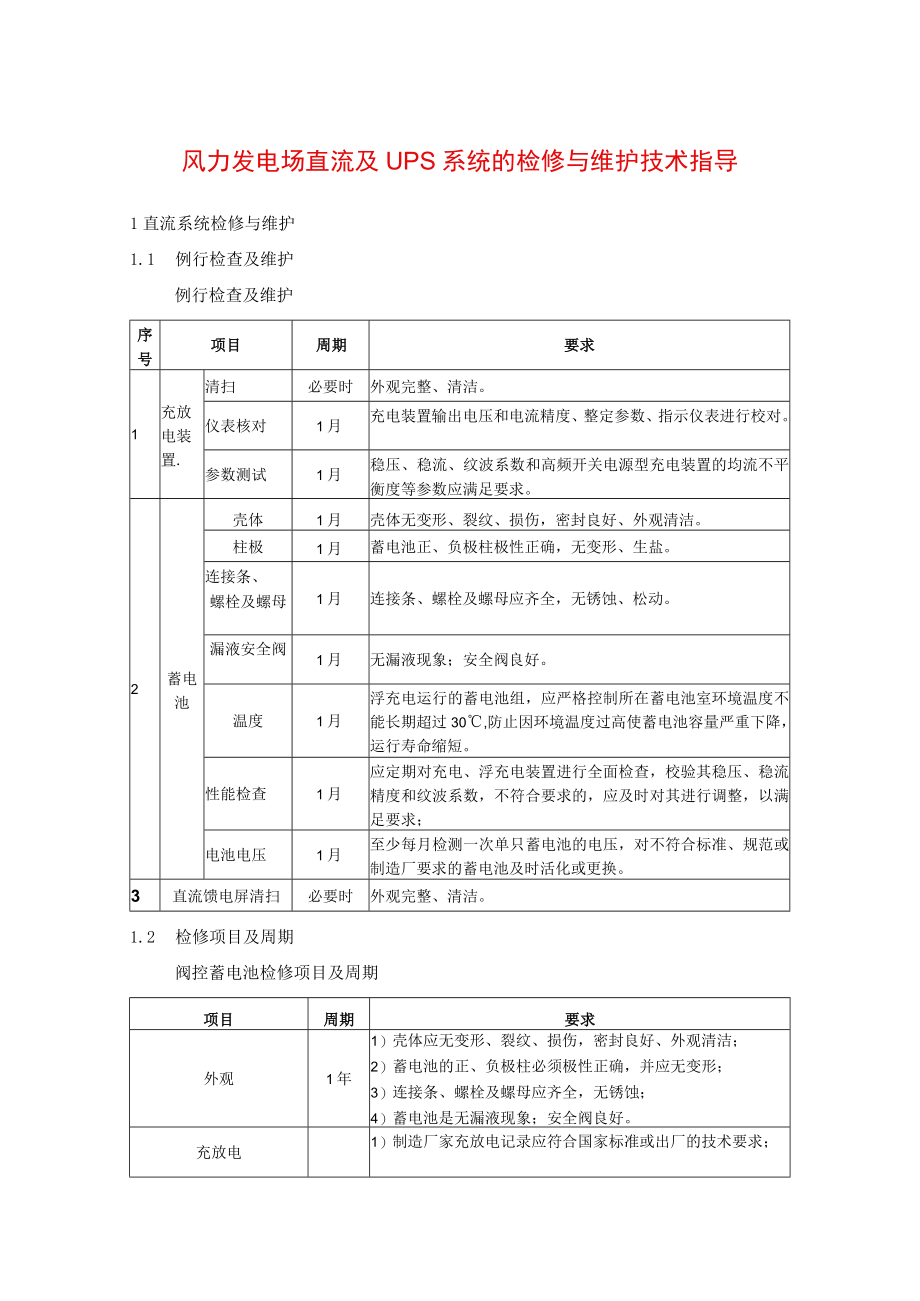

1、风力发电场直流及UPS系统的检修与维护技术指导1直流系统检修与维护1.1 例行检查及维护例行检查及维护序号项目周期要求1充放电装置.清扫必要时外观完整、清洁。仪表核对1月充电装置输出电压和电流精度、整定参数、指示仪表进行校对。参数测试1月稳压、稳流、纹波系数和高频开关电源型充电装置的均流不平衡度等参数应满足要求。2蓄电池壳体1月壳体无变形、裂纹、损伤，密封良好、外观清洁。柱极1月蓄电池正、负极柱极性正确，无变形、生盐。连接条、螺栓及螺母1月连接条、螺栓及螺母应齐全，无锈蚀、松动。漏液安全阀1月无漏液现象；安全阀良好。温度1月浮充电运行的蓄电池组，应严格控制所在蓄电池室环境温度不能长期超过30,
2、防止因环境温度过高使蓄电池容量严重下降，运行寿命缩短。性能检查1月应定期对充电、浮充电装置进行全面检查，校验其稳压、稳流精度和纹波系数，不符合要求的，应及时对其进行调整，以满足要求；电池电压1月至少每月检测一次单只蓄电池的电压，对不符合标准、规范或制造厂要求的蓄电池及时活化或更换。3直流馈电屏清扫必要时外观完整、清洁。1.2 检修项目及周期阀控蓄电池检修项目及周期项目周期要求外观1年1）壳体应无变形、裂纹、损伤，密封良好、外观清洁；2）蓄电池的正、负极柱必须极性正确，并应无变形；3）连接条、螺栓及螺母应齐全，无锈蚀；4）蓄电池是无漏液现象；安全阀良好。充放电1）制造厂家充放电记录应符合国家标准

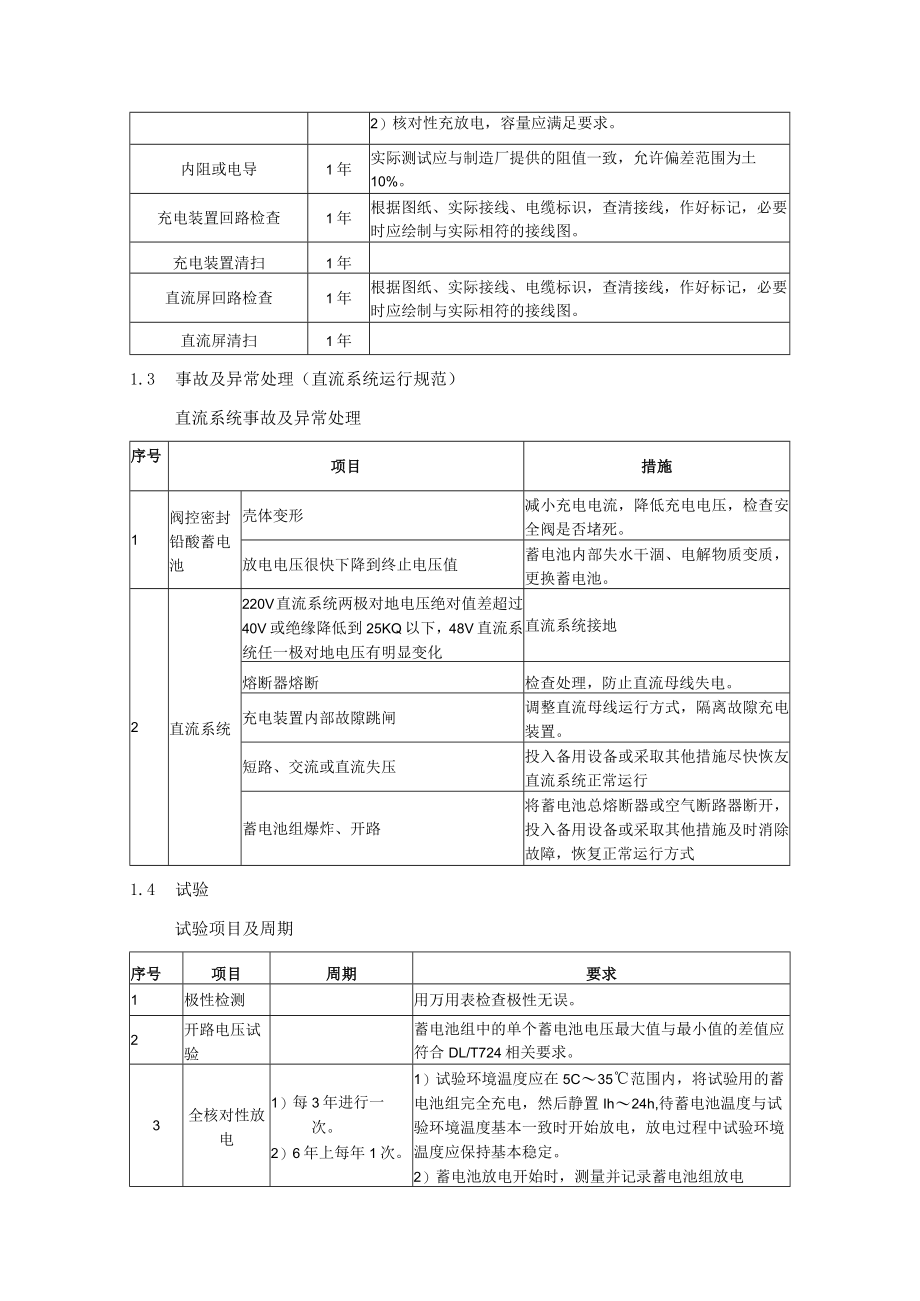

3、或出厂的技术要求；2）核对性充放电，容量应满足要求。内阻或电导1年实际测试应与制造厂提供的阻值一致，允许偏差范围为土10%。充电装置回路检查1年根据图纸、实际接线、电缆标识，查清接线，作好标记，必要时应绘制与实际相符的接线图。充电装置清扫1年直流屏回路检查1年根据图纸、实际接线、电缆标识，查清接线，作好标记，必要时应绘制与实际相符的接线图。直流屏清扫1年1.3 事故及异常处理（直流系统运行规范）直流系统事故及异常处理序号项目措施1阀控密封铅酸蓄电池壳体变形减小充电电流，降低充电电压，检查安全阀是否堵死。放电电压很快下降到终止电压值蓄电池内部失水干涸、电解物质变质，更换蓄电池。2直流系统220V
4、直流系统两极对地电压绝对值差超过40V或绝缘降低到25KQ以下，48V直流系统任一极对地电压有明显变化直流系统接地熔断器熔断检查处理，防止直流母线失电。充电装置内部故隙跳闸调整直流母线运行方式，隔离故隙充电装置。短路、交流或直流失压投入备用设备或采取其他措施尽快恢友直流系统正常运行蓄电池组爆炸、开路将蓄电池总熔断器或空气断路器断开，投入备用设备或采取其他措施及时消除故障，恢复正常运行方式1.4 试验试验项目及周期序号项目周期要求1极性检测用万用表检查极性无误。2开路电压试验蓄电池组中的单个蓄电池电压最大值与最小值的差值应符合DL/T724相关要求。3全核对性放电1）每3年进行一次。2）6年上每

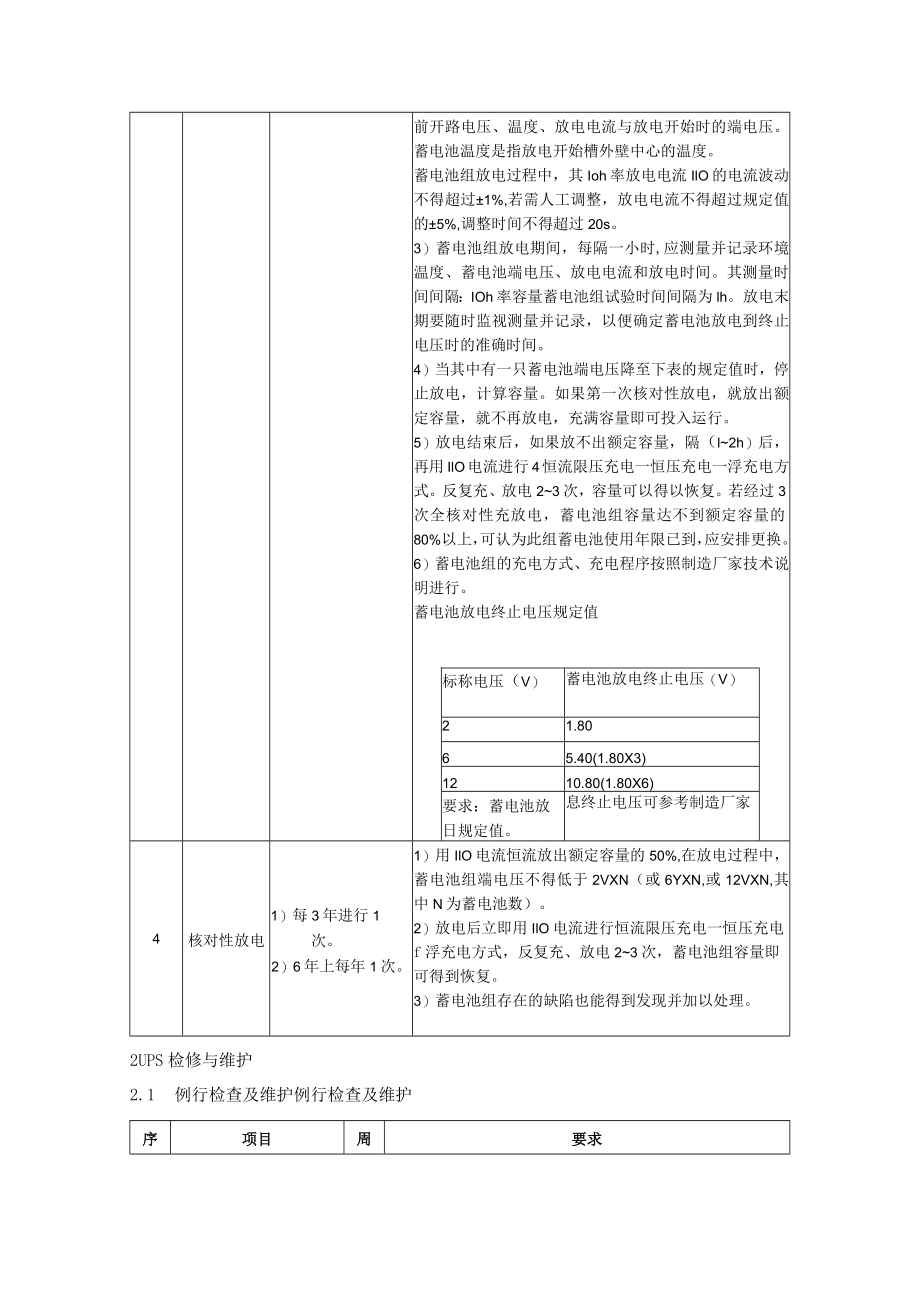

5、年1次。1）试验环境温度应在5C35范围内，将试验用的蓄电池组完全充电，然后静置Ih24h,待蓄电池温度与试验环境温度基本一致时开始放电，放电过程中试验环境温度应保持基本稳定。2）蓄电池放电开始时，测量并记录蓄电池组放电前开路电压、温度、放电电流与放电开始时的端电压。蓄电池温度是指放电开始槽外壁中心的温度。蓄电池组放电过程中，其Ioh率放电电流IlO的电流波动不得超过1%,若需人工调整，放电电流不得超过规定值的5%,调整时间不得超过20s。3）蓄电池组放电期间，每隔一小时,应测量并记录环境温度、蓄电池端电压、放电电流和放电时间。其测量时间间隔：IOh率容量蓄电池组试验时间间隔为lh。放电末期要
6、随时监视测量并记录，以便确定蓄电池放电到终止电压时的准确时间。4）当其中有一只蓄电池端电压降至下表的规定值时，停止放电，计算容量。如果第一次核对性放电，就放出额定容量，就不再放电，充满容量即可投入运行。5）放电结束后，如果放不出额定容量，隔（l2h）后，再用IlO电流进行4恒流限压充电一恒压充电一浮充电方式。反复充、放电23次，容量可以得以恢复。若经过3次全核对性充放电，蓄电池组容量达不到额定容量的80%以上，可认为此组蓄电池使用年限已到，应安排更换。6）蓄电池组的充电方式、充电程序按照制造厂家技术说明进行。蓄电池放电终止电压规定值标称电压（V）蓄电池放电终止电压（V）21.8065.40(1
7、.80X3)1210.80(1.80X6)要求：蓄电池放日规定值。息终止电压可参考制造厂家4核对性放电1）每3年进行1次。2）6年上每年1次。1）用IlO电流恒流放出额定容量的50%,在放电过程中，蓄电池组端电压不得低于2VXN（或6YXN,或12VXN,其中N为蓄电池数）。2）放电后立即用IlO电流进行恒流限压充电一恒压充电f浮充电方式，反复充、放电23次，蓄电池组容量即可得到恢复。3）蓄电池组存在的缺陷也能得到发现并加以处理。2UPS检修与维护2.1 例行检查及维护例行检查及维护序项目周要求号期1UPS系统主机柜清扫检查UPS系统主机柜尘、污垢等，空气流量、异常噪音。2UPS柜体检查检查U
8、PS系统所有柜体温度;检查UPS机柜的运行情况；检查UPS系统外置温湿度指示表的读数是否满足运行要求。3UPS机柜的地面积尘情况和防尘防水措施检查检查UPS机柜的地面积尘情况和防尘防水措施。4检查UPS系统各面板故除报警信息检查及时处理故障报警。5连接处检测连接处有无松动，腐蚀现象2.2 检修项目及周期检修项目及周期序号项目周期要求1检查UPS系统主机柜尘、污垢等，空气流量、异常噪音。1年外观检查应清洁无灰、无污渍2电源开关、熔丝及插座1年输出侧电源分配盘电源开关、熔丝及插座应完好3紧固各接线1年4启动自检1年启动自检正常，各指示灯应指示正常，无出错报警5UPS电源参数1年各参数应符合制造厂规
9、定6开关接线1年UPS开关接线无松动或损毁，以及积尘情况。2.3 异常处理异常处理序号项目要求1市电开关置ON,面板无显示，系统不自检用电压检查表UPS输入电压是否符合规格要求。2UPS未报故障，但输出无电压检查输出电源线连接是否牢固；3蜂鸣器发出每0.5秒一声的高警，LCD显示输出过载”当UPS负载超过定值或规定时间，UPS从逆变输出模式转为旁路供电模式，卸除部分负载直至UPS不再高警，待5分钟后输出将自动转为逆变模式。4故隙指示灯亮，LCD显示充电器故障与经销商联系更换/维修充电器；5蜂鸣器长鸣，故障指示灯亮，1)UPS输出将转为旁路运行。此时应切除UPS输LCD显示机内过热入电源。2）检
10、查有无风从机内吹出；3）移开阻碍风道的杂物；或增大与墙壁之间的距离；4）等待10分钟，UPS冷却后重新接入市电、开机启动；6蜂鸣器长鸣，故障指示灯亮，LCD显示输出短路检查哪一条支路过载，切除过载支路，重新启动7蜂鸣器长鸣，故障指示灯亮，LCD显示整流器故障、逆变器故障、辅助电源故障、输出故障UPS需要维修，与经销商联系。8机内发出异常声响或气味立即关闭UPS,切断电源输入，联系经销商处理。2.4 试验试验项目及周期序号项目周期要求输出电压1年将UPS电流输入端接到交流0250V调压器的输出端，调压器的输入端连接到交流220V电源上，合上电源。将调压器调至交流190V、交流220V和交流250
11、V（根据UPS手册而定），分别测量UPS电源的输出电压，均应在交流（15%）220Vo1性能测试电源切换1年1）确认UPS电源电池充电灯灭，调节调压器的输出电压等于切换电压时（或切断UPS外部供电电源），UPS电源应迅速切至电池供电，测量UPS输出电压应在交流（15%）220Vo2）切断UPS外部供电电源，使UPS切至电池供电，直至计算机系统自动执行关机程序，最后应正确关机。3）恢复UPS外部供电，UPS应由电池供电切至外部电源供电。4）通过示波器，记录UPS电源切换时间，应小于5ms。5）观察切换过程，相应的声光报警、故障诊断显示及打印信息应正确，计算机控制系统及设备的运行应无任何异常，否则应进行检修或更换该UPS电源。2UPS与计算机通信检UPS和计算机的通信1年启动UPS的自检功能，检查计算机中的UPS自检报告，应正常、无出错信息。查通1年从计算机中启动UPS电源测试程序，检查与UPS的通信应正常。信检查供电切换1年切断UPS外部供电电源，UPS切至电池供电，或在计算机尚未关机之前，重新合上UPS外部供电电源，计算机均应有相应的报警信息。
