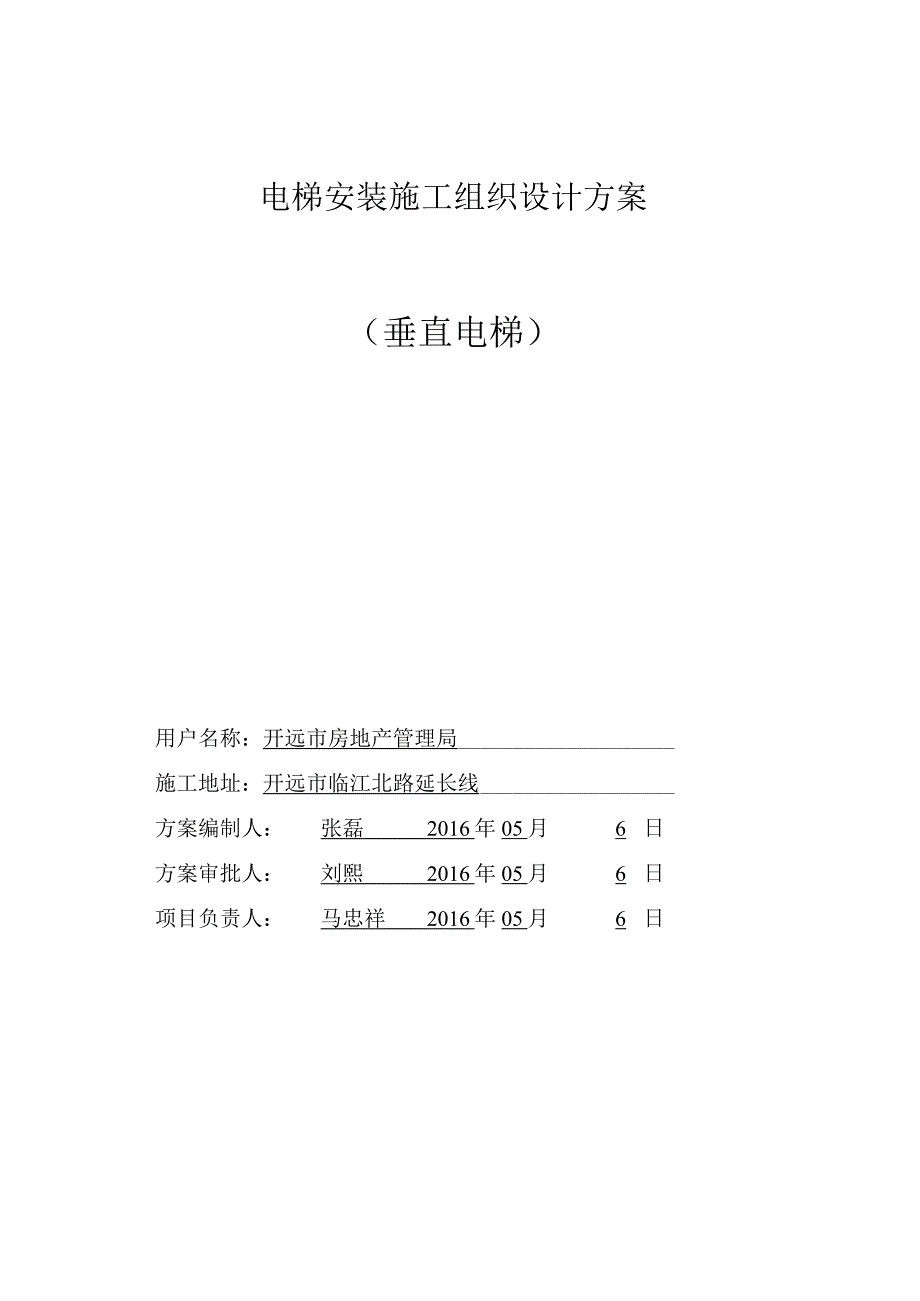

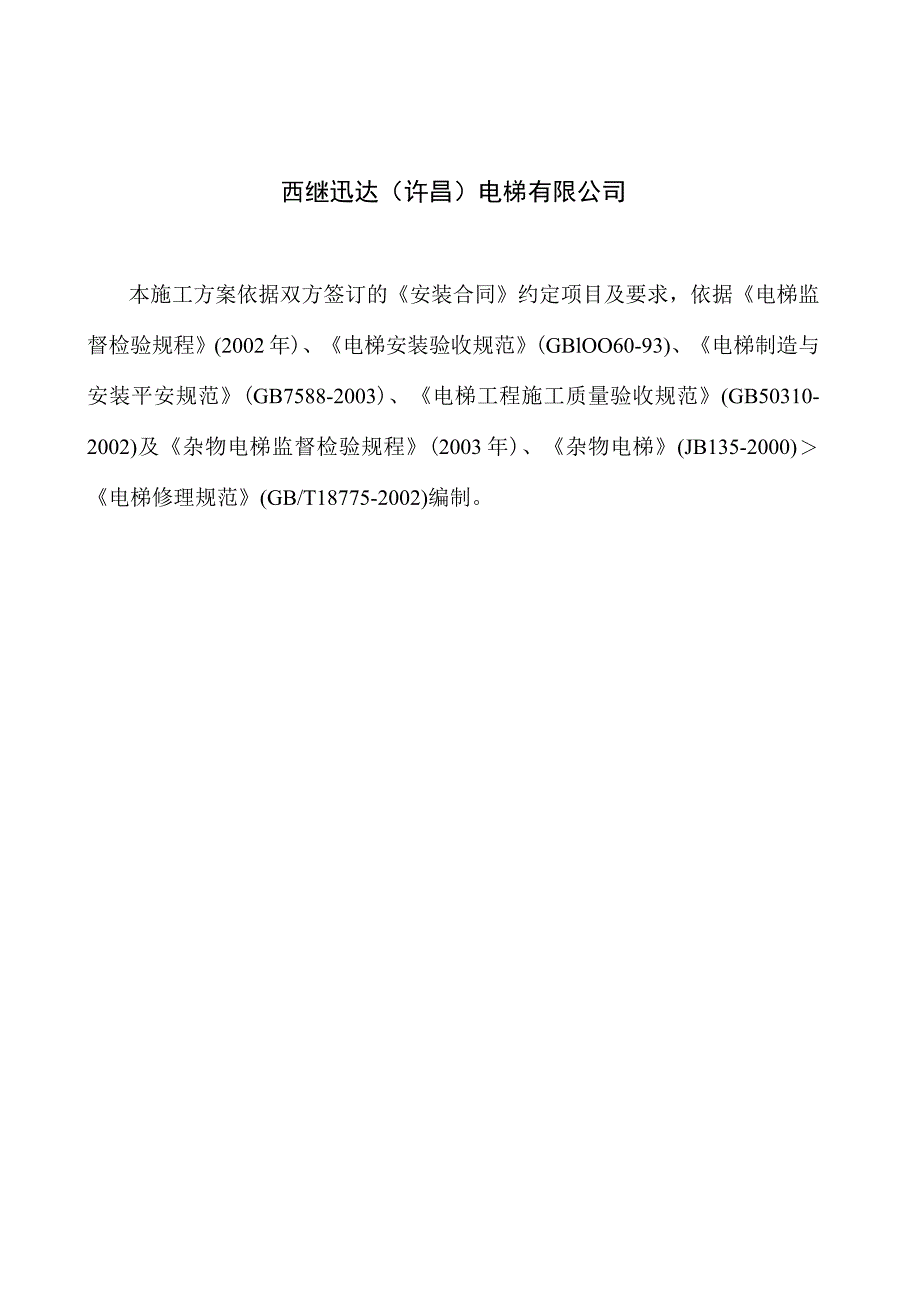

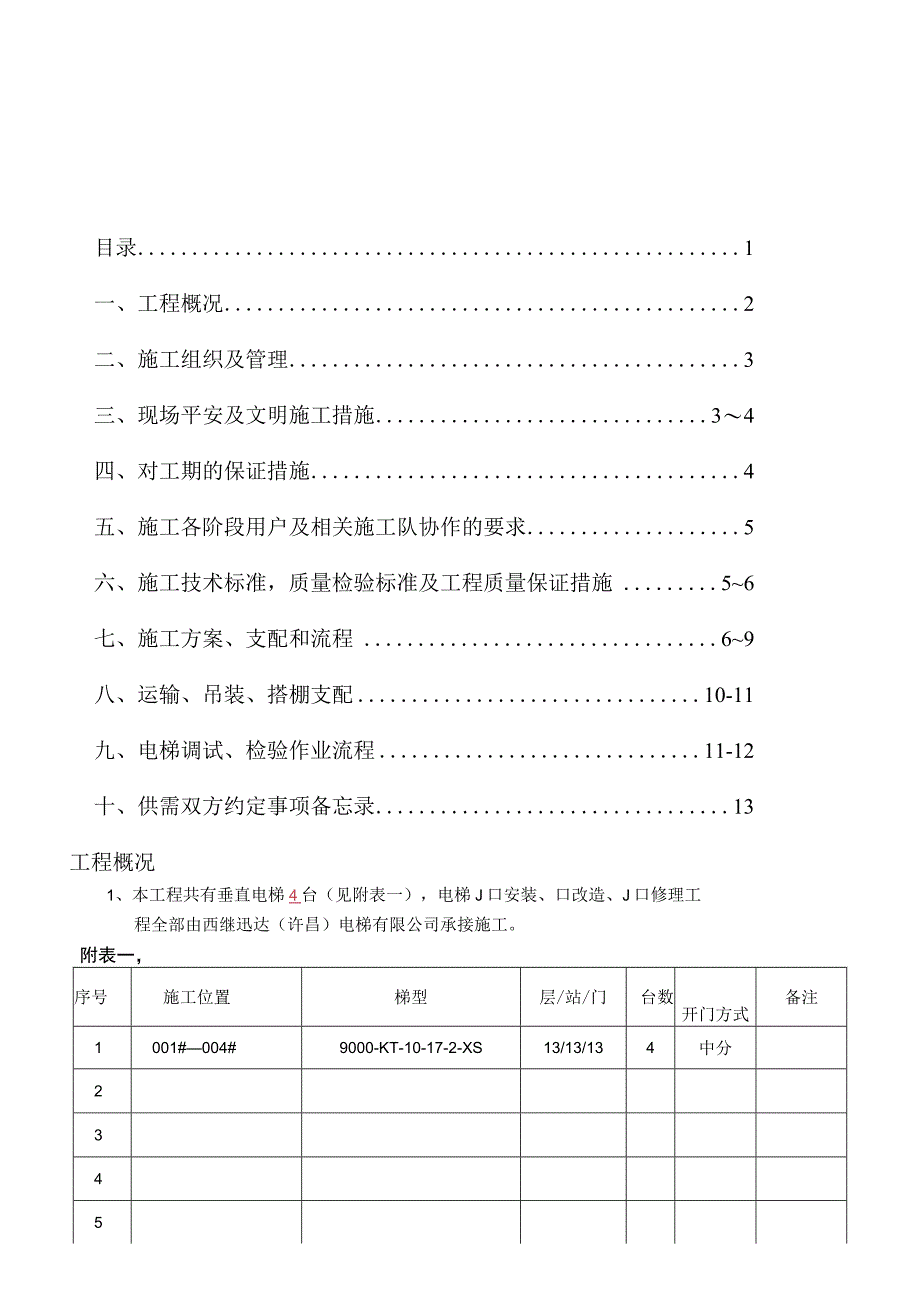

1、电梯安装施工组织设计方案(垂直电梯)用户名称:开远市房地产管理局施工地址:开远市临江北路延长线方案编制人:张磊2016年05月6日方案审批人:刘熙2016年05月6日项目负责人:马忠祥2016年05月6日西继迅达(许昌)电梯有限公司本施工方案依据双方签订的安装合同约定项目及要求,依据电梯监督检验规程(2002年)、电梯安装验收规范(GBlOO60-93)、电梯制造与安装平安规范(GB7588-2003)、电梯工程施工质量验收规范(GB50310-2002)及杂物电梯监督检验规程(2003年)、杂物电梯(JB135-2000)电梯修理规范(GB/T18775-2002)编制。目录1一、工程概况2

2、二、施工组织及管理3三、现场平安及文明施工措施34四、对工期的保证措施4五、施工各阶段用户及相关施工队协作的要求5六、施工技术标准,质量检验标准及工程质量保证措施56七、施工方案、支配和流程69八、运输、吊装、搭棚支配10-11九、电梯调试、检验作业流程11-12十、供需双方约定事项备忘录13工程概况1、本工程共有垂直电梯4台(见附表一),电梯J口安装、口改造、J口修理工程全部由西继迅达(许昌)电梯有限公司承接施工。附表一,序号施工位置梯型层/站/门台数开门方式备注1001#004#9000-KT-10-17-2-XS13/13/134中分234567891()2、对此工程我司将投入肯定的工程

3、管理人员(负责工程协调,工程技术及施工质量、施工现场平安管理等工作),保证工程的施工质量及工期。名单详见附表二现场管理及施工人员状况明细表。3、在工程施工人员方面,我司对每台电梯将投入有丰富电梯安装阅历并持有相关特种作业操作证的安装人员,并严格依据平安操作规程及相关作业文件进行现场施工。详细投入人员名单详见附表二现场管理及施工人员状况明细表。4、工程具有项目技术难度高、现场环境困难等特点,需我司工程部同现场其它施工单位及用户紧密协作和共同努力,才能保质按期圆满完成该项工程。5、我公司将严格依据国家标准及合同条款的要求完成该项工程,现依据现场实际状况,编制此施工方案。一、施工组织及管理此工程由西

4、继迅达(许昌)电梯有限公司负责施工及管理,详细职责及管理结构如下:1、工程总监负责合同管理,工程费用的计价、结算。2、项目经理负责整个工程各施工队伍工作支配及管理工作。3、项目经理负责该项目施工方案的编制及实施工作。负责解决和用户、土建单位的施工协作问题,确保工程按施工进度支配完工。4、项目经理依据施工进度,进行平安、文明施工及过程质量监控工作,确保施工平安及工程质量。5、公司技术部负责施工过程中的技术问题处理工作。6、公司质量部负责对施工现场进行不定期的抽检工作,对违反工艺文件操作的现象进行惩处,对完工电梯进行整梯质量检验工作。7、工程部技术主管负责电梯整梯调试工作。二、现场平安及文明施工措

5、施1、平安保证措施1)在施工小组进场前,工程部项目经理负责对全部施工人员进行施工平安、技术交底工作,使他们树立“平安第一”的正确思想。2)项目经理为工地现场的平安责任人,负责施工平安管理工作,参与平安会议,定期对现场施工人员进行平安教化,确保施工平安。3)项目经理不在现场时,施工组长为各班组的平安责任人,负责班组的平安管理工作。4)施工人员现场施工时必需严格遵守本公司制定的平安操作规程和国家及用户工地的有关平安规定,严禁违章操作。5)全部进场施工人员必需持证上岗,配戴工作证,穿工作服、平安鞋及平安帽,高空作业要佩戴平安带,严禁酒后作业,冒险作业,严禁施工现场吸烟。6)施工用电必需是三相五线制,

6、三级漏电爱护,在电梯井道施工时运用36V平安电压,严禁乱拉乱接。所用线必需按规范架接,不准随地摆放,并按规程用电。7)施工前按公司的规定在电梯各层门口及机房门处设置平安防护板,张贴平安标记,防止误放或其它杂物掉下,发生平安事故。8)进行电焊、气焊(割)前,应先申请并经用户工地管理部门(人)批准后再施工,同时做好防火设置及措施。9)在施工过程中我公司工程部项目经理不定期到现场进行平安检查,刚好订正和解除施工中的平安隐患,保证施工顺当进行。10)对于平安的应急对策:现场发生事故时,必需保持冷静,首先抢治伤者,爱护好现场,实行必要措施防止事故进一步扩大,各级人员应立刻向上一级报告,并通知平安人员到现

7、场处理和调查,如涉及其它施工单位的必需同时通知用户及监理公司一同处理。2、文明施工保证措施1)施工人员必需严格遵守国家及当地的法律、法规,遵守公司及用户工地现场的有关制度。2)坚持文明施工,严禁野蛮操作,不得有意损坏工件。3)进入施工现场必需穿戴整齐,配戴公司工作证,严禁酒后工作。4)操作中应尽量削减噪声污染,特殊是夜间工作,应尽可能不影响四四周他人休息。5)遇事与用户联系,凡牵涉到人、财、物、电、水需用户供应的,必先征得用户同意后方可运用。6)施工现场各安装材料、零部件摆设要合理,不占用运输、行人通道及他方的施工场地。7)对于运用的工具房,必需定期清洁,对工具、零件的摆设必需整齐合理。8)由

8、施工产生的的杂物和垃圾,当天下班时应马上送到工地指定地点,以便保持施工现场清洁卫生,树立良好的公司形象。9)施工现场由班组长负责本班组的文明施工,项目负责人负责文明施工措施的落实,并定期对现场施工人员进行文明施工教化。三、对工期的保证措施1、工期是在工程合同签定条款时制定的,本公司应保证在工期时间内完成工作。我公司工程部就电梯安装制定了施工进度支配,投入技术纯熟的电梯施工人员。在施工过程中,将依据现场施工进度可以相应的增加施工人员及技术力气,确保按期合同完成电梯工程的施工。2、因电梯施工是立体作业的工程,双方协作会影响电梯的施工工期,从而须要用户及工地土建施工方紧密协作才能更好的保证安装工期。

9、四、施工各阶段用户及相关施工队协作的要求1、本项目工程我部设定项目经理(项目负责人)一人,负责与用户及相关施工队之间的协调,参与施工现场的相关协调会议。2、在施工前与用户联系,对用户供应的电梯井道、机房,按电梯井道不合格项目整改通知单检查,对不符合项目按合同要求确认修整方,并落实修井时间,确保施工小组的施工进度及施工质量。3、进场施工前,施工小组长编制各班组的电梯施工进度支配,项目经理审核后将该项目的施工进度支配提交给用户,其中包括与土建施工部门的接口时辰表。4、由于电梯施工工程的实际须要,用户应供应面积为50100平方米的房间作为临时工具及零部件库房,运用时间为进场日起至整个工程完工止(如土

10、建单位必需运用时可另供应旁边房间运用)。工具房须具备临时或永久的门窗设施。5、施工及电梯用电的协作1)进场前用户应供应施工用电接口(200V、380V线,面积21Omm2)2)电梯进入调试阶段用户应供应三相五线电梯用电(按井道布置图供应的参数配置),以确保我部能按工期完成电梯调试检验工作。6、对用户或土建单位的协作要求D需土建单位将电梯井道、机房等电梯施工现场旁边的杂物清除,以便我部施工人员能正常工作。2)在电梯井道各层的门口应能供应“地台标线”及供应需安装大门套层门口的装饰厚度尺寸,以确保工程质量符合国家要求。3)按电梯施工进度和我部项目经理的要求捣制机房承重深度,回填门套、呼喊箱孔,捣制坑

11、底缓冲器水泥座等土建工作。7、关于各个施工单位的协调工作1)做好各个施工单位的协调工作。2)供应相关施工单位现场负责人的联系人和联络电话,以便利各个施工部门干脆对口协调工作。3)应定期实行现场施工协调例会,解决各施工单位之间可能存在的问题。五、施工技术标准,质量检验标准及工程质量保证措施1、依据国家的法律、法规及技术标准,本公司编制了企业标准、安装工序和过程限制程序及安装手册等施工作业文件来指导电梯的施工工作。同时编制了电梯整机调验限制程序、调试手册、质量检验规范、安装质量验收报告等质量检验标准及作业指导书来调试、检验电梯,保证电梯工程的质量。2、在施工现场的项目经理(项目负责人)担当解决现场

12、的技术问题和精确地将存在的问题按相关作业流程反馈回公司工程部。3、当技术问题工程部不能解决时,应刚好反馈到技术部,技术部必需快速了解状况,落实每项技术措施,确保施工进度和施工质量。4、在施工小组施工期间,我公司将严格依据IS09001质量管理体系来进行地盘的监督管理工作,由施工小组和项目经理在每个工程环节进行质量检查和质量监控,发觉问题刚好整改并上报。5、整梯调试、检验工作必需由专业调试人员进行,确保施工质量。6、本方案前言所列国家标准为施工、检验的标准。7、工程质量保证措施1)依据电梯施工工艺流程,每完成一个工序需由施工小组自检合格,由质检员进行中期检查合格后一上报监理公司检查合格一进入下一

13、工序,如此循环操作,确保工程质量。2)在整个施工期间,我公司工程部将不定期到达施工现场抽查,刚好订正施工中错漏质量项目。调试完工后派检验人员对电梯进行全面检查,对不合格项目要求马上整改,直致符合验收标准,确保高质量的施工管理。3)施工各过程做好各原始记录,做到有据可查,每工序需有中检人确认后才能进入下一工序施工。七、施工方案、支配和流程一)施工方案1、此项目电梯规格型号等参数见附表二。2、进入井道做好打算工作,运用低于36V的照明电源,用电器要接地,运用手钻不戴手套,运用沙轮机时要戴防护罩,戴好平安帽,系好平安带,不准穿拖鞋、高跟鞋,在井口醒眼的地方贴上警告字言后进入井道工作。3、按甲方供应的

14、井道中线和基准放样,并协作好装修,上、下样由角铁组成,放好样后线垂直偏差在Imm以内,严格电梯井道图纸施工4、焊接固定导轨支架在托码上,焊接前检查焊机电源输入,输出线有否松动。戴好烧焊手套、焊罩,现场备有灭火器材,焊接后清焊渣,并按规定检查焊接质量,才能涂漆防锈。5、上导轨,由于上导轨是用卷扬机直吊,工作前检查卷杨机钢线绳有无打折,断股、套头是否松动,开机人必需在视线明朗的地方,听明指令后工作,把导轨用压码压紧在支架上。6、调校主、副导轨平行度,用较轨尺调校要求指针偏差在Imm以内,垂直用中线卡调校偏差在O.5mm以内,主副轨距严格按电梯电梯机房井道布置图。7、固定地坎在厅门在牛腿上,固定方式

15、不肯定是混凝土固定,土建工程甲方负责固定地坎后距门口线30mm分中,水平偏差在Imm以内。8、固定门套在地坎上,先用钻孔固定圆铁焊接,把门套固定在圆铁上,尺寸严格按电梯电梯机房井道布置图施工。9、固定门头,门头的下端用螺栓固定在门套上,上端用拉焊螺栓固定,完成后门头导轨干净,门滑快能顺当滑行。11、甲方封好门套,挂门并调校门,将门用螺栓固定在门滑块上,调校门隙5lmm12、装门锁,装好后按十字线调校,并能顺当打开厅门。13、定主机,主机用承重梁距机房楼面大于50mm,埋入深度为墙厚一半加20mm且e75mm,打地钢筋固定承重梁并做好平安措施后焊接,用螺栓把主要坚实承重梁上装导轮,曳引轮和导向轮的通光度偏差2mm以内,承重梁座由甲方负责捣制。14、固定限制柜,在主机的前方和拉爆栓紧固在地面上,完成后垂直偏差为2mm以内
