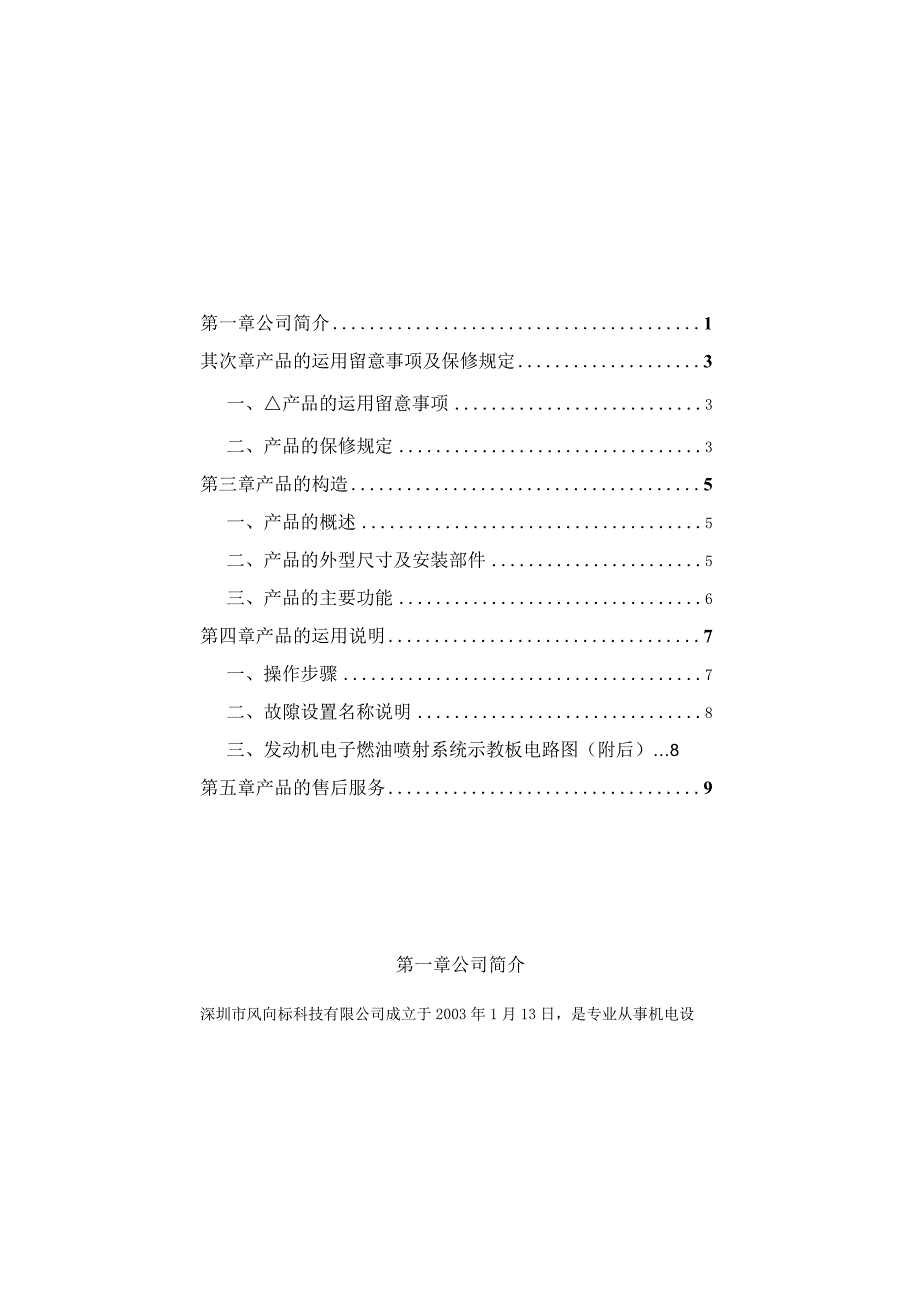

1、第一章公司简介1其次章产品的运用留意事项及保修规定3一、产品的运用留意事项3二、产品的保修规定3第三章产品的构造5一、产品的概述5二、产品的外型尺寸及安装部件5三、产品的主要功能6第四章产品的运用说明7一、操作步骤7二、故隙设置名称说明8三、发动机电子燃油喷射系统示教板电路图（附后）8第五章产品的售后服务9第一章公司简介深圳市风向标科技有限公司成立于2003年1月13日，是专业从事机电设备、空调制冷、汽车及其他教学培训设备的技术开发与销售、教学软件的技术开发与销售、教学课件的设计与销售的国家高新技术企业与软件认定企业。系人力资源和社会保障部职业实力建设司汽车修理专业职业技能实训和鉴定设备技术标

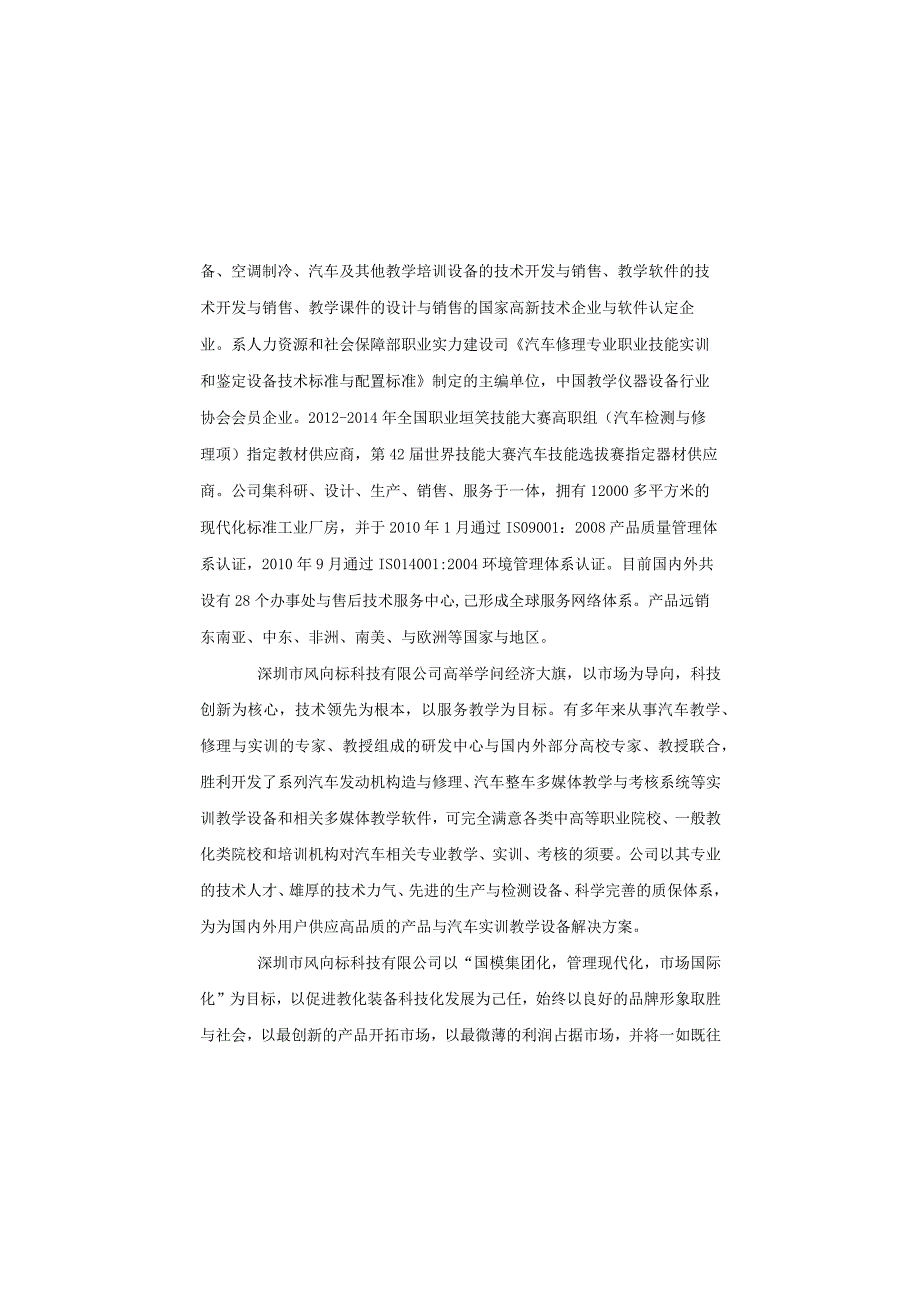

2、准与配置标准制定的主编单位，中国教学仪器设备行业协会会员企业。2012-2014年全国职业垣笑技能大赛高职组（汽车检测与修理项）指定教材供应商，第42届世界技能大赛汽车技能选拔赛指定器材供应商。公司集科研、设计、生产、销售、服务于一体，拥有12000多平方米的现代化标准工业厂房，并于2010年1月通过IS09001：2008产品质量管理体系认证，2010年9月通过IS014001:2004环境管理体系认证。目前国内外共设有28个办事处与售后技术服务中心,己形成全球服务网络体系。产品远销东南亚、中东、非洲、南美、与欧洲等国家与地区。深圳市风向标科技有限公司高举学问经济大旗，以市场为导向，科技创新
3、为核心，技术领先为根本，以服务教学为目标。有多年来从事汽车教学、修理与实训的专家、教授组成的研发中心与国内外部分高校专家、教授联合，胜利开发了系列汽车发动机构造与修理、汽车整车多媒体教学与考核系统等实训教学设备和相关多媒体教学软件，可完全满意各类中高等职业院校、一般教化类院校和培训机构对汽车相关专业教学、实训、考核的须要。公司以其专业的技术人才、雄厚的技术力气、先进的生产与检测设备、科学完善的质保体系，为为国内外用户供应高品质的产品与汽车实训教学设备解决方案。深圳市风向标科技有限公司以“国模集团化，管理现代化，市场国际化”为目标，以促进教化装备科技化发展为己任，始终以良好的品牌形象取胜与社会，

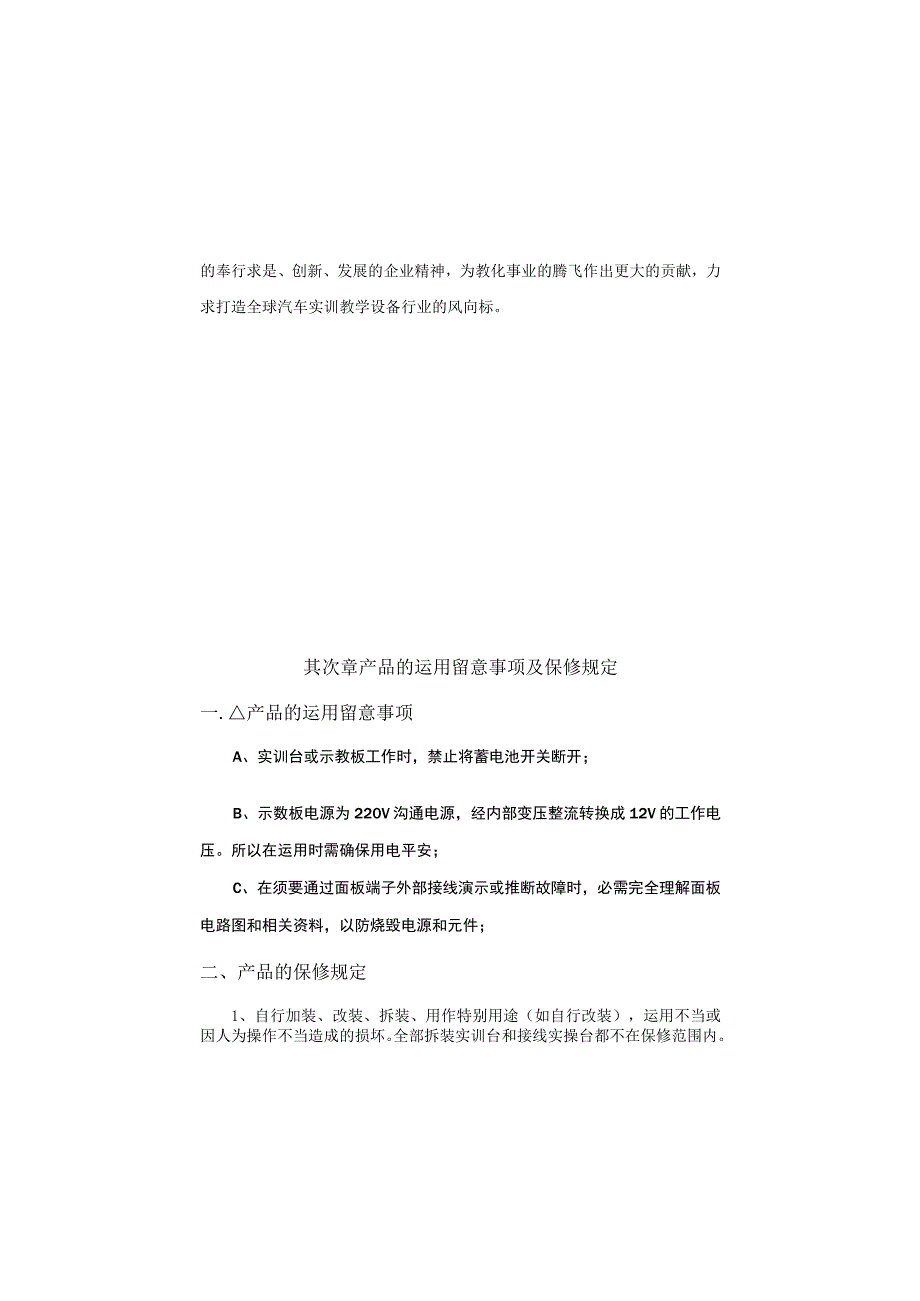

4、以最创新的产品开拓市场，以最微薄的利润占据市场，并将一如既往的奉行求是、创新、发展的企业精神，为教化事业的腾飞作出更大的贡献，力求打造全球汽车实训教学设备行业的风向标。其次章产品的运用留意事项及保修规定一.产品的运用留意事项A、实训台或示教板工作时，禁止将蓄电池开关断开；B、示数板电源为220V沟通电源，经内部变压整流转换成12V的工作电压。所以在运用时需确保用电平安；C、在须要通过面板端子外部接线演示或推断故障时，必需完全理解面板电路图和相关资料，以防烧毁电源和元件；二、产品的保修规定1、自行加装、改装、拆装、用作特别用途（如自行改装），运用不当或因人为操作不当造成的损坏。全部拆装实训台和接
5、线实操台都不在保修范围内。2、易损件一般不作保修。其中易损件包括：V型皮带、制动盘、衬垫、衬套、制动蹄、灯泡、滤芯、保险丝、离合器片、风挡雨刷片、火花塞、防尘套、蓄电池及别的易损件等。3、发动机台架应依据修理手册进行正常保养，依据发动机运行台架的实际状况在3个月时间要更换机油及三格。如未按正常保养造成损坏公司概不负责。4、设备的操作，安装，调试和运行，必需由经过培训合格的专业人员和厂家技术人员来进行，必需遵循汽车修理保养手册的全部规定，否则可能造成设备的损坏和人身财产的损失由运用者负责。5、蓄电池连接和检查时留意正负的极性，不能装反；否则会损坏蓄电池和发动机的电器设备的损坏或发生火灾的危急【如
6、发动机电脑及其他电器元件或线束的烧毁工6、设备维护时必需依据汽车修理手册指定方法由专业的合格人员来进行，进行维护前应切断电源开关，停机15分钟或者发动机冷却后才可进行维护工作，修理完毕后，必需确认全部元器件复位及螺丝均已上紧。全部需加冷却水的设备必需依据天气的改变来维护及更换防冻液，否则可能造成发动机水箱及别的部件损坏。7、设备在运行过程中禁止干脆切断电源或检查油水。否则会损坏电器元件造成人身财产损失由运用者负责。8、实训室应通风良好，避开高温多湿及干脆日晒，无易燃/腐蚀性气体和液体，避开对实训台架及面板造成损坏。9、在做教学试验和维护时应遵循汽车修理手册的操作严格执行，否则可能会对设备造成损
7、坏。10、在做拆装试验时必需遵循正确的工具运用方法和拆装零部件的先后依次，否则会造成零部件损坏或漏油、漏水等现象。11、如因以上缘由造成的设备损坏及人员财产的损伤损坏公司概不负责，由运用者或者设备全部人负责。如需修理需依据公司的保修规定正常收费。第三章产品的构造一、产品的概述本产品配备了丰田卡罗拉发动机电子燃油喷射系统的真实部件，充分演示发动机燃油喷射系统的主要组成结构和工作过程。适用于中高等职业技术院校、一般教化类学院和培训机构对发动机燃油喷射理论和修理实训的教学须要。本示教板功能齐全、操作便利、平安牢靠。二、产品的外型尺寸及安装部件A、面板尺寸：160OnlmXlooOnInlX200In
8、m（长X宽X厚）；B、底架尺寸：140OmmX70OnlnIX685mm（占长、占宽、占高）；C、表面喷绘：采纳高强度高粘性的喷绘底膜材料，不易脱落、不易掉色，喷绘内容为汽车电控汽油机供油系统工作原理图;D、安装部件：发动机电脑、诊断座、喷油器、喷油量杯、点火限制模块、高压线、点火开关、火花塞、燃油泵、燃油压力表、油箱、依次喷射开关、分组喷射开关、同时喷射开关、油泵继电器、曲轴位置传感器及信号轮、智能化故障设置和考核系统接口、移动台架等。三、产品的主要功能1 .真实可运行的发动机燃油喷射系统，充分展示燃油喷射系统的组成主要结构和工作过程。转动曲轴位置信号轮，可分别演示依次喷射、分组喷射、同时喷
9、射三种电子燃油喷射方式。2 .示教板面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观比照电路图和实物，相识和分析电子燃油喷射系统的工作原理。3 .示教板面板上安装有检测端子，可干脆在面板上检测电子燃油喷射系统电路元件电信号，如电阻、电压、电流、频率、波形信号等。4 .配备智能化故障设置和考核系统。第四章产品的运用说明一、操作步骤A、把示教板电源插头接上电源（为220V沟通电源，经产品内部的变压整流装置转变为12V的直流电源）；B、打开点火开关至“0N”位置，检查保险丝是否完好；C、摇转曲轴信号轮即模拟发动机运转，此时点火线圈工作、火花塞点火、油泵工作、喷油嘴喷油等工作。从喷油嘴喷到各量杯的
10、时间间隔，应为依次喷射，即一个工作循环内，四个喷油嘴不同时间工作1次；D、把面板上的分组喷射开关按下，摇转曲轴信号轮，喷油嘴的工作方式应为分组喷射，即一个工作循环内，1缸、4缸喷油嘴同时喷油1次,2缸、3缸喷油嘴同时喷油1次；E、把面板上的同时喷油开关按下，摇转曲轴信号轮，喷油嘴的工作方式应为同时喷射，即一个工作循环内，四个喷油嘴同时喷油1次；F、实训台面板底座下安装有智能化故障设置接口，故障设置接口配有两个接头，短路接头和故障设置接头。当短路接头连接到故障设置接口，整个电路系统工作正常，无故障设置功能。取下短路接头，把故障设置接头连接到故障设置接口，整个电路系统也工作正常，但可对电路系统进行
