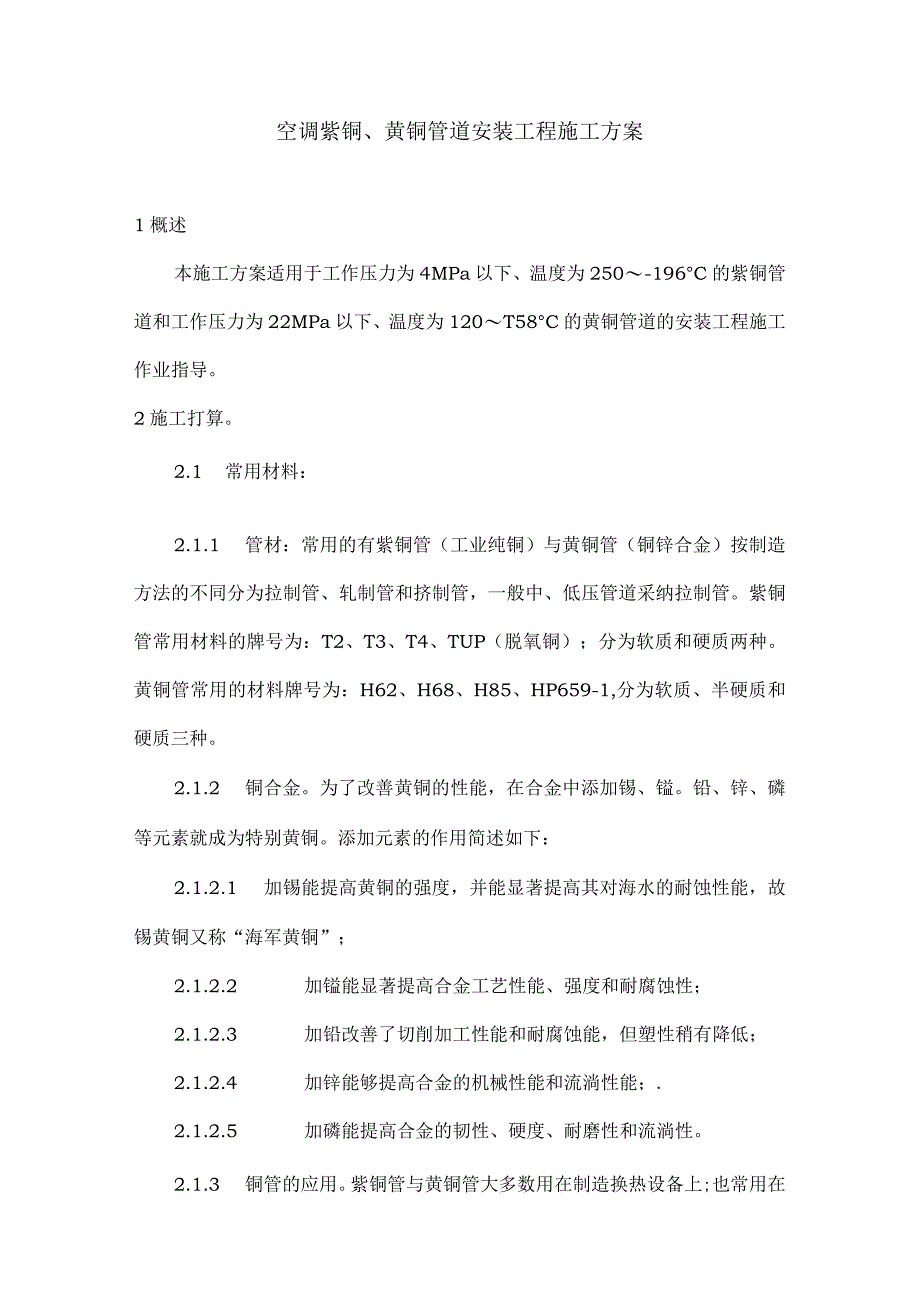

1、空调紫铜、黄铜管道安装工程施工方案1概述本施工方案适用于工作压力为4MPa以下、温度为250-196C的紫铜管道和工作压力为22MPa以下、温度为120T58C的黄铜管道的安装工程施工作业指导。2施工打算。2.1 常用材料：2.1.1 管材：常用的有紫铜管（工业纯铜）与黄铜管（铜锌合金）按制造方法的不同分为拉制管、轧制管和挤制管，一般中、低压管道采纳拉制管。紫铜管常用材料的牌号为：T2、T3、T4、TUP（脱氧铜）；分为软质和硬质两种。黄铜管常用的材料牌号为：H62、H68、H85、HP659-1,分为软质、半硬质和硬质三种。2.1.2 铜合金。为了改善黄铜的性能，在合金中添加锡、镒。铅、锌、

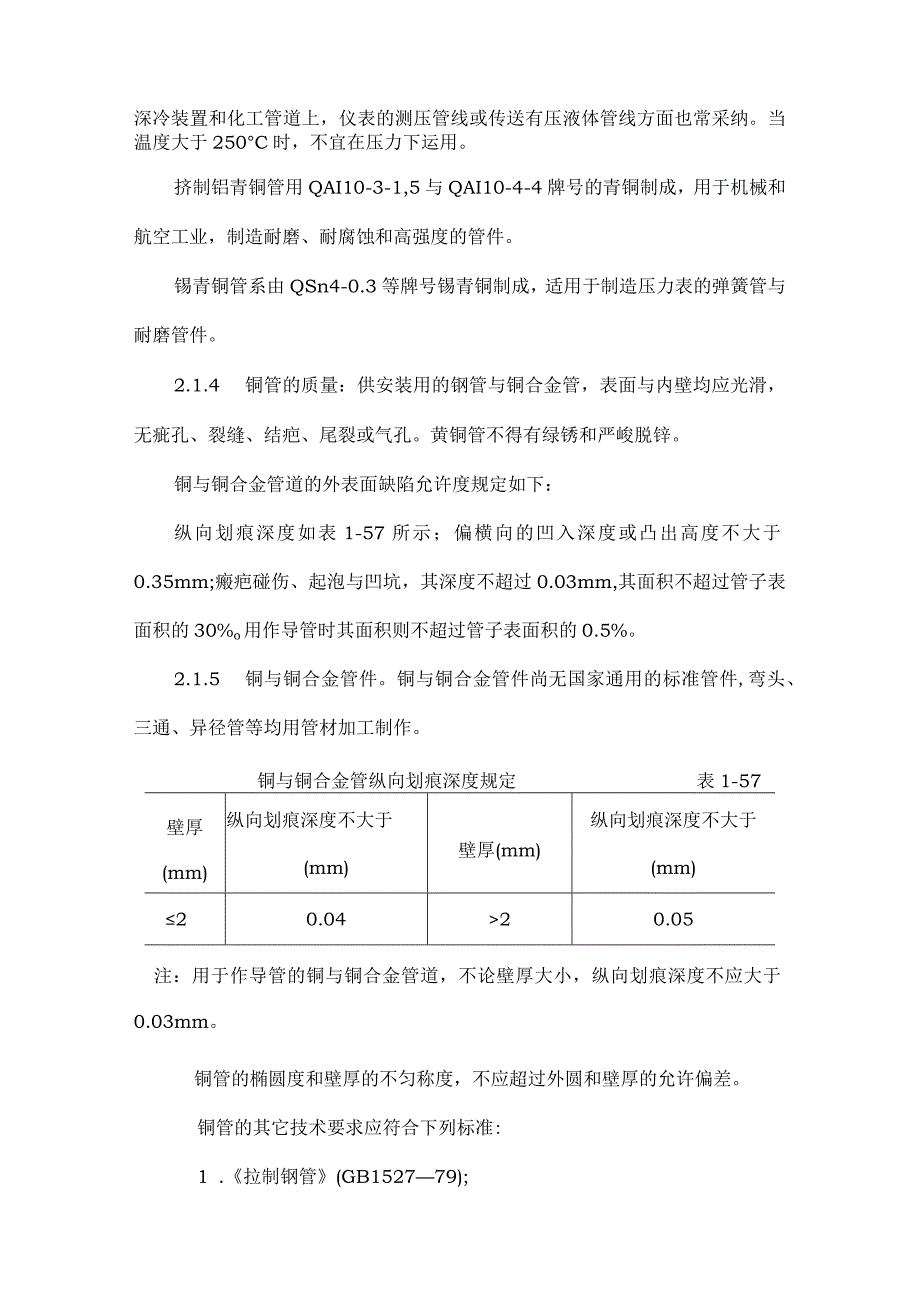

2、磷等元素就成为特别黄铜。添加元素的作用简述如下：2.1.2.1 加锡能提高黄铜的强度，并能显著提高其对海水的耐蚀性能，故锡黄铜又称“海军黄铜”；2.1.2.2 加镒能显著提高合金工艺性能、强度和耐腐蚀性；2.1.2.3 加铅改善了切削加工性能和耐腐蚀能，但塑性稍有降低；2.1.2.4 加锌能够提高合金的机械性能和流淌性能；.2.1.2.5 加磷能提高合金的韧性、硬度、耐磨性和流淌性。2.1.3 铜管的应用。紫铜管与黄铜管大多数用在制造换热设备上;也常用在深冷装置和化工管道上，仪表的测压管线或传送有压液体管线方面也常采纳。当温度大于250C时，不宜在压力下运用。挤制铝青铜管用QAI10-3-1,
3、5与QAI10-4-4牌号的青铜制成，用于机械和航空工业，制造耐磨、耐腐蚀和高强度的管件。锡青铜管系由QSn4-0.3等牌号锡青铜制成，适用于制造压力表的弹簧管与耐磨管件。2.1.4 铜管的质量：供安装用的钢管与铜合金管，表面与内壁均应光滑，无疵孔、裂缝、结疤、尾裂或气孔。黄铜管不得有绿锈和严峻脱锌。铜与铜合金管道的外表面缺陷允许度规定如下：纵向划痕深度如表1-57所示；偏横向的凹入深度或凸出高度不大于0.35mm;瘢疤碰伤、起泡与凹坑，其深度不超过0.03mm,其面积不超过管子表面积的30%o用作导管时其面积则不超过管子表面积的0.5%。2.1.5 铜与铜合金管件。铜与铜合金管件尚无国家通用

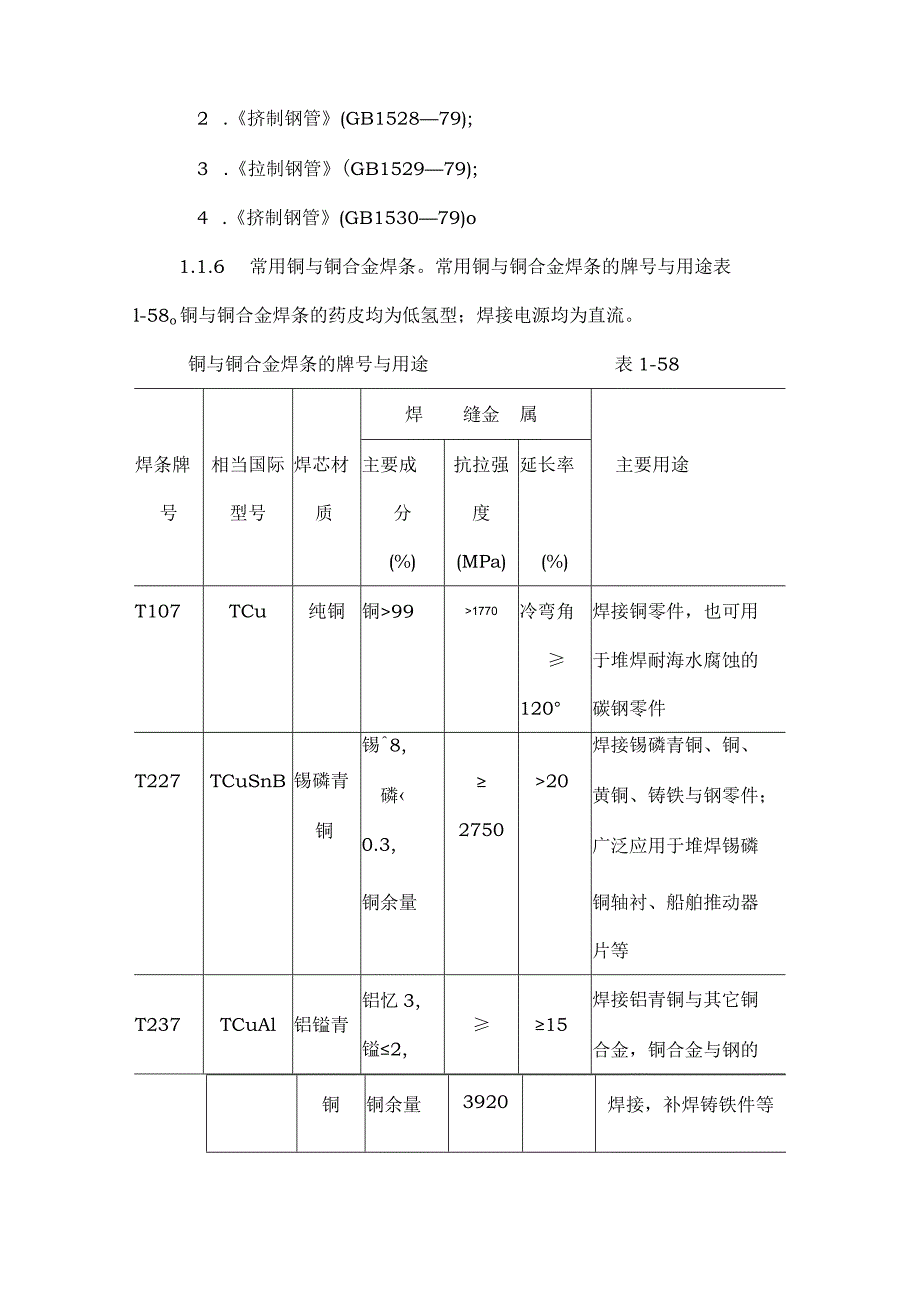

4、的标准管件,弯头、三通、异径管等均用管材加工制作。铜与铜合金管纵向划痕深度规定表1-57壁厚(mm)纵向划痕深度不大于(mm)壁厚(mm)纵向划痕深度不大于(mm)20.0420.05注：用于作导管的铜与铜合金管道，不论壁厚大小，纵向划痕深度不应大于0.03mm。铜管的椭圆度和壁厚的不匀称度，不应超过外圆和壁厚的允许偏差。铜管的其它技术要求应符合下列标准:1 .拉制钢管(GB152779);2 .挤制钢管(GB152879);3 .拉制钢管(GB152979);4 .挤制钢管(GB153079)o1.1.6 常用铜与铜合金焊条。常用铜与铜合金焊条的牌号与用途表l-58o铜与铜合金焊条的药皮均为
5、低氢型；焊接电源均为直流。铜与铜合金焊条的牌号与用途表1-58焊缝金属焊条牌相当国际焊芯材主要成抗拉强延长率主要用途号型号质分度(%)(MPa)(%)T107TCu纯铜铜991770冷弯角焊接铜零件，也可用于堆焊耐海水腐蚀的120碳钢零件T227TCuSnB锡磷青铜锡8,磷0.3,275020焊接锡磷青铜、铜、黄铜、铸铁与钢零件；广泛应用于堆焊锡磷铜余量铜轴衬、船舶推动器片等T237TCuAl铝镒青铝忆3,镒2,15焊接铝青铜与其它铜合金，铜合金与钢的铜铜余量3920焊接，补焊铸铁件等1.1.7 铜与铜合金焊丝。用于氧-乙炊焊、氮弧焊、碳弧焊铜与铜合金，其中黄铜焊丝也广泛用于钎焊碳钢、铸铁与硬
6、质含金刀具等。施焊时,应配用铜气焊溶剂。铜与铜合金焊丝代号：HSX表示同一类型的不同代号表示铜与铜合金表示焊丝铜与铜合金焊丝主要成份、性能与用途见表1-59。1.1.8 气焊用熔剂：1.1.8.1 熔剂的作用：铜与铜合金焊丝主要成份、性能与用途表1-59焊丝牌号相当部标型号焊丝名称焊丝主要成份(%)焊接接头抗拉强度焊丝熔点()母材(MPa)HS201SCu-2特制紫铜焊丝锡1.1,硅0.4,镒0.4,铜余量紫铜19601050HS202SCu-I低磷铜焊丝磷0.3,铜余量紫铜1470-17701060HS221SCuZn-3锡黄铜焊丝铜60,锡1,硅0.3,锌余量H623330890HS222
7、SCuZn-4铁黄铜焊丝铜58,锡0.9,硅0.1,铁0.8,锌余量H623330860HS224SCuZn-5硅黄铜焊丝铜62,硅0.5,锌余量H623330905焊丝牌号性能与用途HS201焊接工艺性能优良，焊缝成型良好，机械性能较高，抗裂性能好，适用于亚弧焊、氧-乙烘气焊紫铜（纯铜）HS202流淌性较一般紫铜好，适用于氧-乙块气焊、亚弧焊紫铜HS221流淌性能和机械性能均较好,适用于氧-乙燃气焊黄铜和钎焊铜、铜银合金、灰铸铁和钢，也用于镶嵌硬质合金刀具HS222焊时烟雾较小，其它性能、用途与“HS221”同HS224能有效地消退气孔，机械性能良好，用途与“HS221”同注：焊丝尺寸（mm
8、）;圈状一直径1.2;条状一直径3、4、5、6;长度100Ooa和金属中的氧、硫化合，使金属还原;b补充有利元素，起到合金作用；c形成熔渣后覆盖在金属熔池表面上，防止金属接着氧化；d起爱护作用，使焊缝缓慢冷却，改善接头结晶组织。1.1.8.2 铜与铜合金的适用熔剂：aCJ301铜气焊熔剂。性能：熔点约650,呈酸性反应，能有效地熔融氧化铜和氧化亚铜；焊接时生成液态熔渣覆盖于焊缝表面，防止金属氧化。用途：气焊铜与铜合金件的助熔剂。b熔剂成份见表160。常用铜焊与铜合金焊溶剂表表160硼酸H3BO3硼砂Na2B4()7磷酸氢钠Na2HPO4碳酸钾K2CO3氯化钠NaCl10010050502575
9、355015562222c自制氧焊熔剂见表1-61。熔剂代号熔剂成份（）应用范围自制氧焊熔剂成份表表1-61102硼酸50,硼砂50气焊铜与铜合金104硼砂35,无水氟化422用银钎料焊铜合金管CBK硼酸75,硼砂25焊接或钎焊铜与铜合金管CBK-3硼酸50,无水氟化钾50用银钎焊青铜与镀青铜205氧化钠20,氟化钠1216,氯化钢20,鼠化钾余量焊接锡青铜1.1.9 阀门：铜合金闸阀、裁止阀与止回阀的结构长度见GB1222186o铜与铜合金管道所用的阀门、法兰与垫片，应依据所输送介质的性质、温度、压力来选用。2.2 常用机具：2.2.1 机具：砂轮锯、手电钻、台钻、冲击电钻、直流电焊机、量弧
10、焊机。2.2.2 工具：活扳手、扳手、手锤、装子、划针、台虎钳、手锯、弯管机、扳边器、手动试压泵、橡皮锤、调直器、铿刀、氧气瓶、乙烘气瓶、氧气表、压力表、乙烘表、气焊枪、割枪、电焊把线、电焊钳子、克丝钳子、改锥、榔头。2.2.3 量具：钢卷尺、钢板尺、水平尺、法兰角尺、焊接检验尺、量角规、油标卡尺、线坠、水准仪、经纬仪。2.3 作业条件:2.3.1 与管道有关的土建工程施工完毕，并且已阅历收合格，且能保证铜管安装连续进行。2.3.2 与管道连接的设备已找平、找正并固定，二次灌浆已完成。2.3.3 所需图纸、资料和技术文件等已齐备，并且已经过图纸会审、设计交底。2.3.4 施工方案已经编制完成，
11、施工人员已签发了“工程任务单”和“限额领料单”。必要的技术培训已完成。2.3.5 管子、阀门、管道附件已按设计要求核对无误，具有合格证与有关资料。清洗与须要脱脂的工作已完成。2.3.6 施工方案或技术措施中提出的机具等打算工作已经完成。2.3.7 采纳胀口或翻边连接的管子，施工前应每批抽1%且不小于两根进行胀口或翻边试验。如有裂纹须要退火处理，重做试验。如仍有裂纹,则该批管子需逐根退火、试验，不合格者不得运用。2.3.8 材料、劳动力、机具基本齐全；施工现场符合要求；施工用水、电、道路等可以满意须要，并能保证按安排进行连续施工。3操作工艺3.1 工艺流程:鸽极氮弧预热和热处支架与管道穿墙补偿器
12、阀门安焊理安装安装装3.2 铜管调直：3.2.1 铜与铜合金管道的调直应先将管内充沙，然后用调直器进行调直；也可将充砂铜管放在平板或工作台上，并在其上铺放木垫板，再用橡皮锤、木锤或方木沿管身轻轻敲击，逐段调直。3.2.2 调直过程中留意用力不能过大，不得使管子表面产生锤痕、凹坑、划痕或粗糙的痕迹。调直后应将管内的残砂等清理干净。3.3 切割：3.3.1 铜与铜合金管的切割可采纳钢锯、砂轮锯，但不得采纳氧乙焕焰切割。3.3.2 铜与铜合金管坡口加工采纳镂刀或坡口机，但不得采纳氧乙焕焰来切割加工。夹持铜管的台虎钳钳两侧应垫以木板衬垫，以防夹伤管子。3.4 弯管：铜与铜合金管煨弯时尽量不用热熔，因热
13、煨后管内填充物（如河沙、松香等）不易清除。一般管径在100mm以下者采纳冷弯，弯管机与操作方法与不锈钢的冷弯基相同。管径在100mm以上者采纳压制弯头或焊接弯头。铜弯管的直边长度不应小于管径，且不少于30mm。弯管的加工还应依据材质、管径和设计要求等条件来确定。3.4.1 热煨弯：3.4.1.1 先将管内充入无杂质的干细沙，并木锤敲实，然后用木塞堵住两端管口，再在管壁上画出加热长度的记号，应使弯管的直边长度不小于其管径，且不小于30mm;3.4.1.2 用木碳对管身的加热段进行加热，如采纳焦炭加热，应在关闭炭炉吹风机的条件下进行，并不断转动管子，使加热匀称；3.4.1.3 当加热至40。50。
14、时，快速取出管子放在胎具上弯制，在弯制过程中不得在管身上浇水冷却。3.4.1.4 热煨弯后，管内不易清除的河沙可用浓度15%20%的氢氟酸在管内存留3小时使其溶蚀，再用10%15%的碱中和，以干净的热水冲洗，再在120150C温度下经34小时烘干。3.4.2 冷煨弯：冷煨弯一般用于紫铜管。操作工序的前两道同本条一中的1和2。随后，当加热至540。C时，马上取出管子，并对其加热部分浇水，待其冷却后，再放到胎具上弯制。3.5 螺纹连接：螺纹连接的螺纹必需有与焊接钢管的标准螺纹相当的外径，才能得到完整的标准螺纹。但用于高压铜管的螺纹，必需在车床上加工，按高压管道要求施工。连接时，其螺纹部分须涂以石、甘油作密封填料。3.6 法兰连接:3.6.1 铜
