1、数字电子技术模拟试题4套一、选择填空(每空1分,共20分)1 .纯净的半导体叫Oo掺入3价杂质元素形成的半导体叫(,它要紧靠导电OoA.空穴B.本征半导体C.P型半导体D.自由电子2 .PN结正偏时,多子的O运动较强,PN结变薄,结电阻较OoA.扩散B.漂移C.小D.大3 .三极管有()与()两种载流子参与导电,故称作O极型晶体管:而场效应管称作O极型晶体管。A.双极B.空穴C.单极D.自由电子4 .负反馈放大电路的含义是OoA.输出与输入之间有信号通路B.电路中存在反向传输的信号通路C.除放大电路之外还有信号通路D.电路中存在使输入信号削弱的反向传输信号5 .一个放大电路的对数频率特性的水平

2、部分为40dB,当信号频率恰好是上限频率时,实际电压增益为OoA.43dBB.40dBC.37dBD.3dB6 .通常在下面基本组态放大电路中,输入电阻最大的是O:输出电阻最小的是O;高频特性最好的电路是OoA.共射电路B.共集电路C.共基电路D.共源电路7 .集成放大电路使用直接耦合方式的原因是OoA.便于设计B.放大交流信号C.不易制作大容量电容8 .功率放大电路互补输出级使用共集形式是为了使OoA.电压放大倍数大B.不失真输出电压大C.带负载能力强9 .欲得到电流一电压转换电路,应在放大电路中引入O;欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入OoA.电压串联负反馈B.电压

3、并联负反馈C.电流串联负反馈D.电流并联负反馈10 .为了避免50HZ电网电压的干扰进入放大器,应选用O滤波电路。A.带阻B.带通C.低通D.有源11 .直流稳压电源的基本构成有变压器、整流、O、稳压。A.比较B.滤波C.调整二、推断正误(每题2分,共10分)1 .由于N型半导体的多子是自由电子,因此它带负电。O2 .电路只要满足就一定会产生正弦波振荡。O3 .放大电路务必加上合适的直流电源才能正常工作。O4 .若放大电路的放大倍数为负,则引入的反馈一定是负反馈。O5 .功率放大电路的最大输出功率是指在基本不失真情况下,负载上可能获得的最大交流功率。O三、简答题1 .设图31中二极管、4为理想

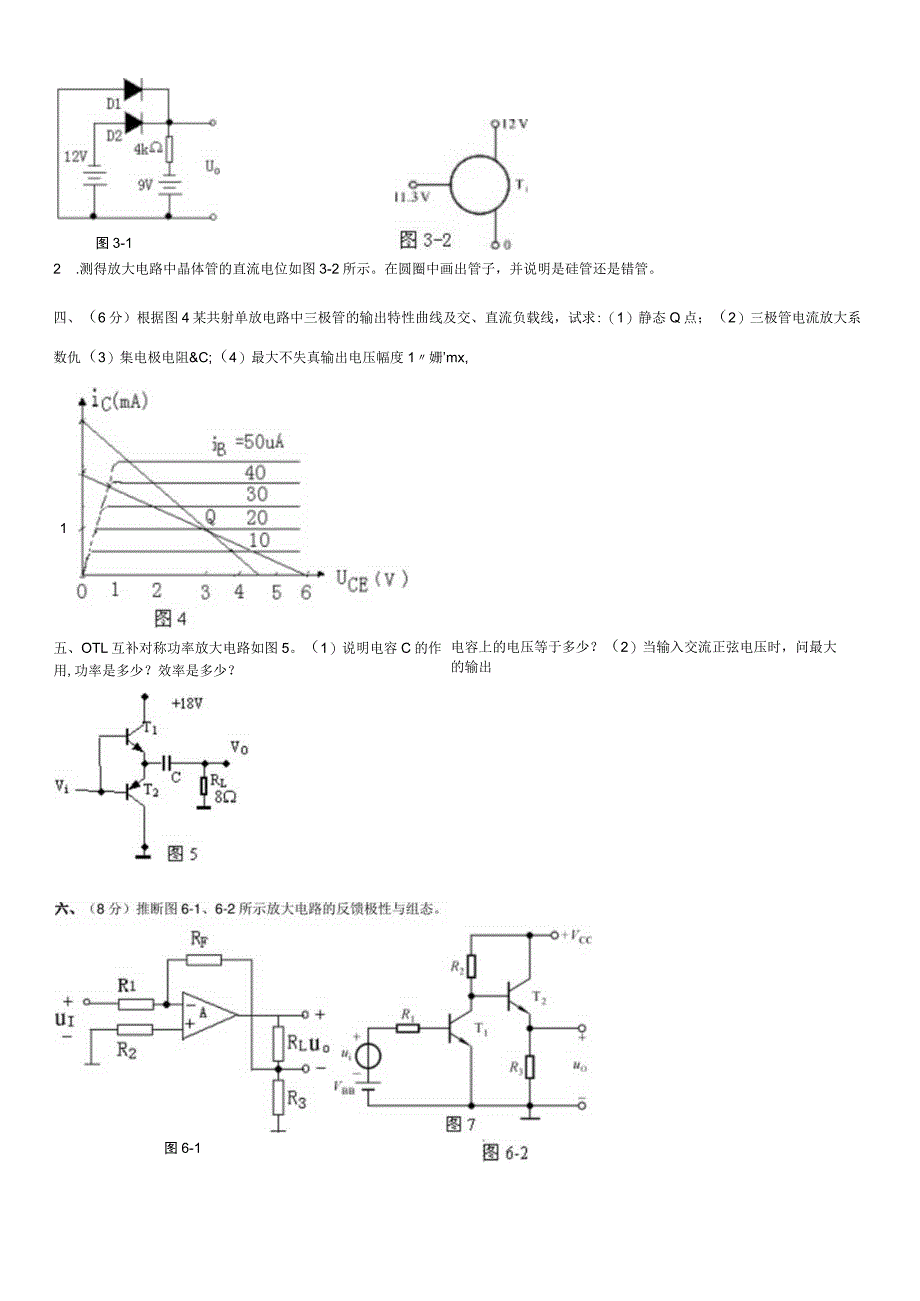

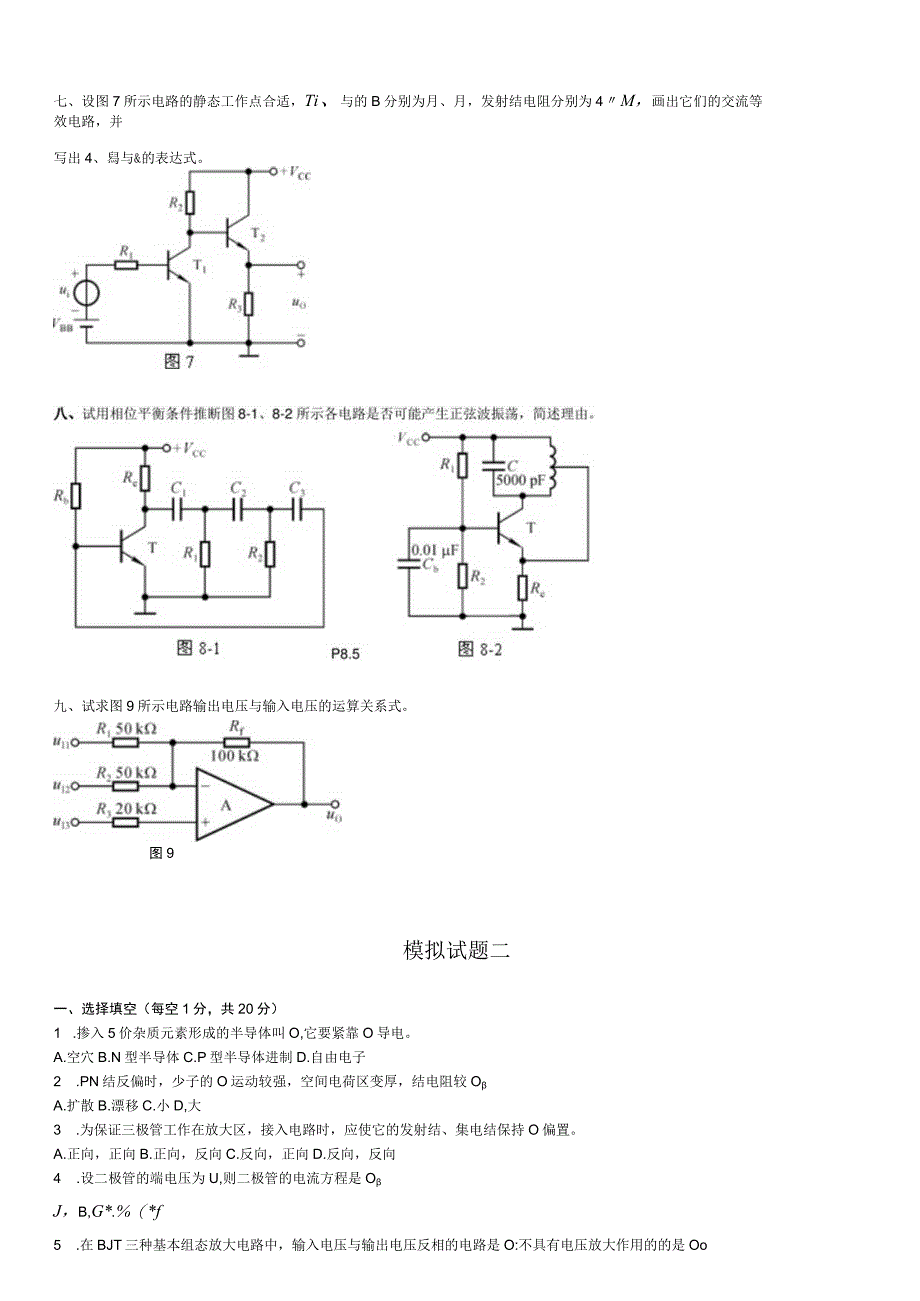

4、二极管,推断它们是导通还是截止?输出电压=?(4分)图3-12 .测得放大电路中晶体管的直流电位如图3-2所示。在圆圈中画出管子,并说明是硅管还是错管。四、(6分)根据图4某共射单放电路中三极管的输出特性曲线及交、直流负载线,试求:(1)静态Q点;(2)三极管电流放大系数仇(3)集电极电阻&C;(4)最大不失真输出电压幅度1姗mx,1五、OTL互补对称功率放大电路如图5。(1)说明电容C的作用,功率是多少?效率是多少?电容上的电压等于多少?(2)当输入交流正弦电压时,问最大的输出图6-1七、设图7所示电路的静态工作点合适,Ti、与的B分别为月、月,发射结电阻分别为4M,画出它们的交流等效电路,

5、并写出4、舄与&的表达式。九、试求图9所示电路输出电压与输入电压的运算关系式。图9模拟试题二一、选择填空(每空1分,共20分)1 .掺入5价杂质元素形成的半导体叫O,它要紧靠O导电。A.空穴B.N型半导体C.P型半导体进制D.自由电子2 .PN结反偏时,少子的O运动较强,空间电荷区变厚,结电阻较OA.扩散B.漂移C.小D,大3 .为保证三极管工作在放大区,接入电路时,应使它的发射结、集电结保持O偏置。A.正向,正向B.正向,反向C.反向,正向D.反向,反向4 .设二极管的端电压为U,则二极管的电流方程是OJ,B,G*.%(*f5 .在BJT三种基本组态放大电路中,输入电压与输出电压反相的电路是

6、O:不具有电压放大作用的的是OoA.共射电路B.共集电路C.共基电路6 .若要改善放大器的带负栽能力,应引入O;若要增大输入电阻,应引入OoA.电压反馈B.电流反馈C.串联反馈D.并联反馈7 .差分放大电路的差模信号是两个输入端信号的O,共模信号是两个输入端信号的OoA.差B.与C.平均值8 .放大电路在高频信号作用时放大倍数数值下降的原因是(),而低频信号作用时放大倍数数值下降的原因是O。A.耦合电容与旁路电容的存在B.半导体管极间电容与分布电容的存在C.半导体管的非线性特性D.放大电路的静态工作点不合适9 .欲将方波电压转换成尖顶波波电压,应选用OoA.反相比例运算电路B.同相比例运算电路

7、C.积分运算电路D.微分运算电路10 .已知输入信号的频率为IOkHZ12kHz,为了防止干扰信号的混入,应选用()滤波电路oA.带阻B.带通C.低通D.有源11 .在OCL乙类功放电路中,若最大输出功率为1W,则电路中功放管的最大功耗约为OoA.1WB.0.5WC.0.2W12 .直流稳压电源的基本构成有变压器、O、滤波、稳压。A.整流B.比较C.调整13 .负反馈所能抑制的干扰与噪声是O。A.反馈支路产生的干扰与噪声B.反馈环路内的干扰与噪声C.反馈环路外的干扰与噪声D.输出信号中的干扰与噪声14 .RC文氏电桥正弦波振荡电路要能起振,要求放大电路的电压增益OoA.1B.3C.=3二、推断

8、正误(每题2分,共10分)1 .PN结在无光照、无外加电压时,结电流为零。O2 .只有电路既放大电流又放大电压,才称其有放大作用。O3 .阻容耦合多级放大电路各级的Q点相互独立,它只能放大交流信号。O4 .若放大电路引入负反馈,则负载电阻变化时,输出电压基本不变。O5 .在运算电路中,集成运放的反相输入端均为虚地。O三、简答题1 .电路如图3-1,已知K=IoSinwt(v),E=5v,R=1kW,试用理想模型分析电路的功能,并画出的6波形。2 .测得放大电路中晶体管的直流电位如图3-2所示。在圆圈中画出管子,并说明是硅管还是错管。四、(10分)固定偏流电路如图4-1所示。已知:匕券=12V,

9、Rb=280k,RC=3kdRL=3k,三极管0=50,取2=200,UBS=07V。求:(1)都态工作点Q;(2)求电压增益4;(3)假如该电路的输出波形出现如图4-2所示的失真,问是属于截止失真还是饱与失真?调整电路中的哪个元件能够消除这种失真?如何调整?图4-1因4-2五、差分放大电路如图5所示,已知三极管的B均为100,%=07V,RC=IoK,&=20K,Re=11.3K。1.求静态工作点(IC,A, c) : 2.求双出的4、KC原。推断组态并近似计算深度负反馈条件卜的电压放大倍数。图8-O八、试求图8所示电路输出电压与输入电压的运算关系式。%IOkQw1-CZIRJOkCi2t_

10、iRy100kwO-模拟试题三一、选择填空(每空1分,共20分)1 .在本征半导体中,掺入3价杂质元素形成的半导体叫O,它的多子是OoA.N型半导体B.P型半导体C.电子D.空穴2 .当温度升高时,二极管的反向饱与电流将()。A.增大B.不变C.减小3 .PN结反偏时,空间电荷区O,多子的扩散运动被阻止,只有少子的O运动形成反向饱与电流。A.变厚B.扩散C.漂移D.变薄4 .集成放大电路使用直接耦合方式的原因是()。A.便于设计B.放大交流信号C.不易制作大容量电容5 .稳压管的稳压区是其工作在OoA.正向导通B.反向截止C.反向击穿6 .直流稳压电源中的整流电路利用了二极管的O特性。A.正向

11、伏安特性B.反向伏安特性C.单向导电性7 .当信号频率等于放大电路的力或者ffi时,放大倍数的值约下降到中频时的OoA.0.5倍B.0.7倍C.0.9倍8 .欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入O:欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入OOA.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈9 .欲将方波电压转换成三角波电压,应选用OoA.反相比例运算电路B.同相比例运算电路C.积分运算电路D.微分运算电路10 .为了获得输入电压中的低频信号,应选用O滤波电路。A.带阻B.带通C.低通D.有源11 .正弦波振荡电路的基本构成有

12、:包含负反馈的放大电路、构成()的选频网络与稳幅环节。A.正反馈B.负反馈C.反馈12 .下面说法那个是正确的().A.正弦波振荡器是一个具有负反馈的放大器B.正弦波振荡器是一个具有正反馈的放大器C.正弦波振荡器是个具有选频网络的正反馈的放大器D.正弦波振荡器是一个满足振荡相位与幅度值条件的选频放大器13 .在差分放大电路中,若2个输入端信号分别为15mV与3mV,则其差模输入信号为O,共模输入信号为O.A.18mVB.12mVC.9mVD.6mV14 .为了使滤波电路的输出电阻小,带负载能力强,应选用()滤波电路。A.无源B.低通C.有源15 .若要求电压放大倍数较大,应选用()放大电路;若

13、要求放大电路的输入电阻较大,应选用()放大电路。A.共基极B.共发射极C.共集电极二、推断正误(每题2分,共10分)1 .由于P型半导体的多子是空穴,因此它带正电。O2 .处于放大状态的晶体管,集电极电流是多子漂移运动形成的。O3 .凡是运算电路都可利用“虚短”与“虚断”的概念求解运算关系。O4 .由于月C串并联选频网络作为反馈网络时的F=0。,单管共集放大电路的,=0。,满足正弦波振荡的相位条件+F=2n(n为整数),故合理连接它们能够构成正弦波振荡电路。O5 .在功率放大电路中,输出功率愈大,功放管的功耗愈大。O三、简答题1 .电路如图3-1,设D为理想二极管,试推断二极管的工作状态。图3

14、-1图3-22.测得放大电路中晶体管的直流电位如图32所示。在圆圈中画出管子,并说明是硅管还是错管。四、(10分)射极偏置电路如图4所示。已知:VcC=I2V,Rf=2.5k,&2=7.5k,=2k,Re=Ik,&=2kQ,三极管=30,取分=300,Uss=o.7Vc求:(1)静态工作点Q:(2)电压增益4:(3)电路输入电阻舄与输出电阻4.五、差分放大电路如图5所示,已知三极管的B均为100,%=0.7V,Re=IOK,S=20K,Re=11.3K。2 .求静态工作点;3 .若输出信号从方的集电极输出,计算或。六、试用相位平衡条件推断图6-1、6-2所示各电路是否可能产生正弦波振荡,简述理

15、由。图 6-2P七、推断图7-1、7-2所示电路中是否引入了反馈,是直流反馈还是交流反馈,是正反馈还是负反馈,设图中所有电容对交流信号均可视为短路。若为交流负反馈,推断组态并近似计算深度负反馈条件下的电压放大倍数。八、试求图8所示电路输出电压与输入电压的运算关系式。模拟试题四一、选择填空(每空1分,共20分)1 .在本征半导体中加入O元素可形成N型半导体,加入O元素可形成P型半导体。A.五价B.四价通八达C.三价2 .PN结加正向电压时,空间电荷区将OOA.变宽B.基本不变C.变窄3 .在杂质半导体中,多数载流子的浓度要紧取决于O少数载流子的浓度则与O有很大的关系。A.温度B.少子寿命C.杂质
