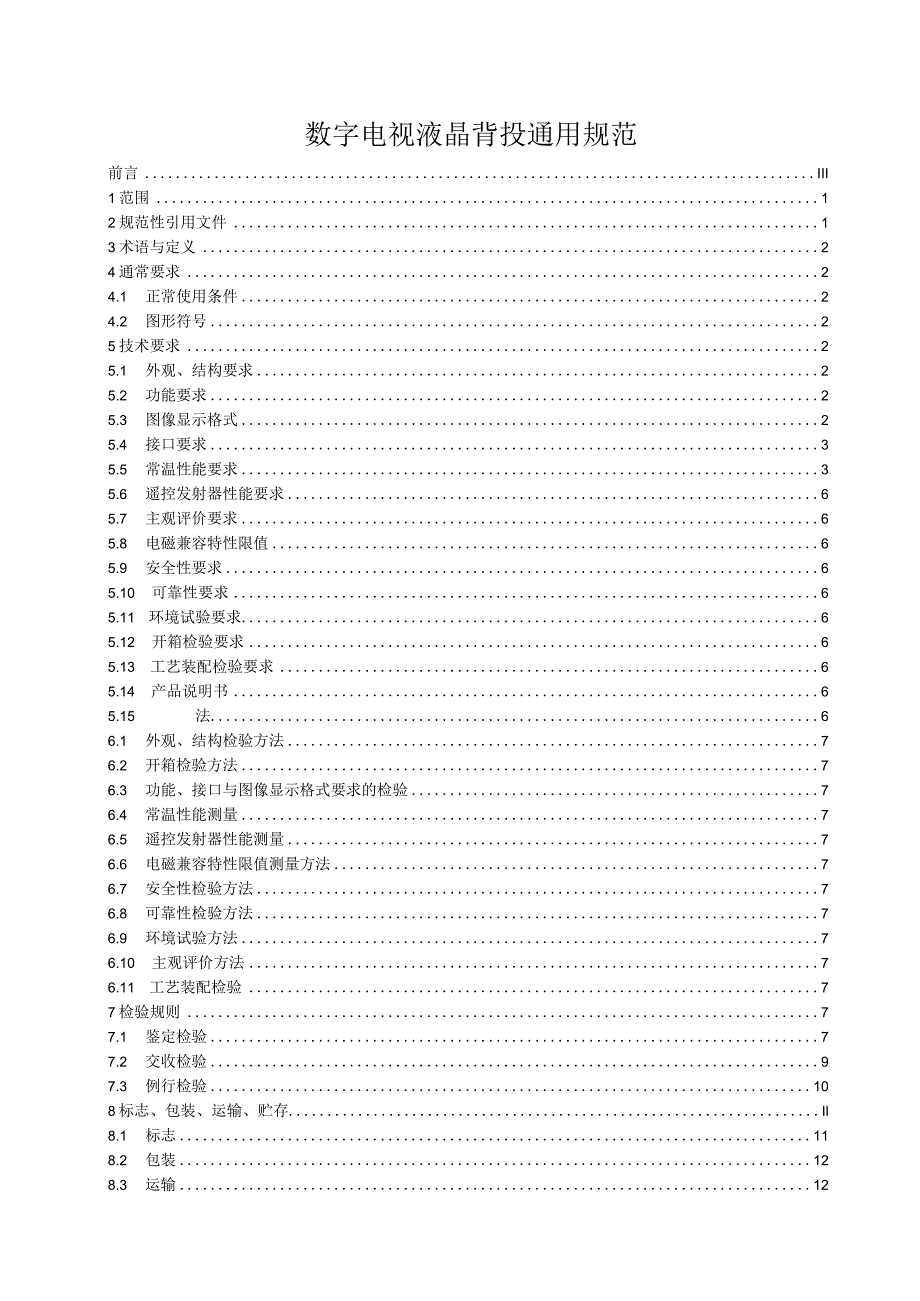

1、数字电视液晶背投通用规范前言III1范围12规范性引用文件13术语与定义24通常要求24.1 正常使用条件24.2 图形符号25技术要求25.1 外观、结构要求25.2 功能要求25.3 图像显示格式25.4 接口要求35.5 常温性能要求35.6 遥控发射器性能要求65.7 主观评价要求65.8 电磁兼容特性限值65.9 安全性要求65.10 可靠性要求65.11 环境试验要求65.12 开箱检验要求65.13 工艺装配检验要求65.14 产品说明书65.15 法66.1 外观、结构检验方法76.2 开箱检验方法76.3 功能、接口与图像显示格式要求的检验76.4 常温性能测量76.5 遥控

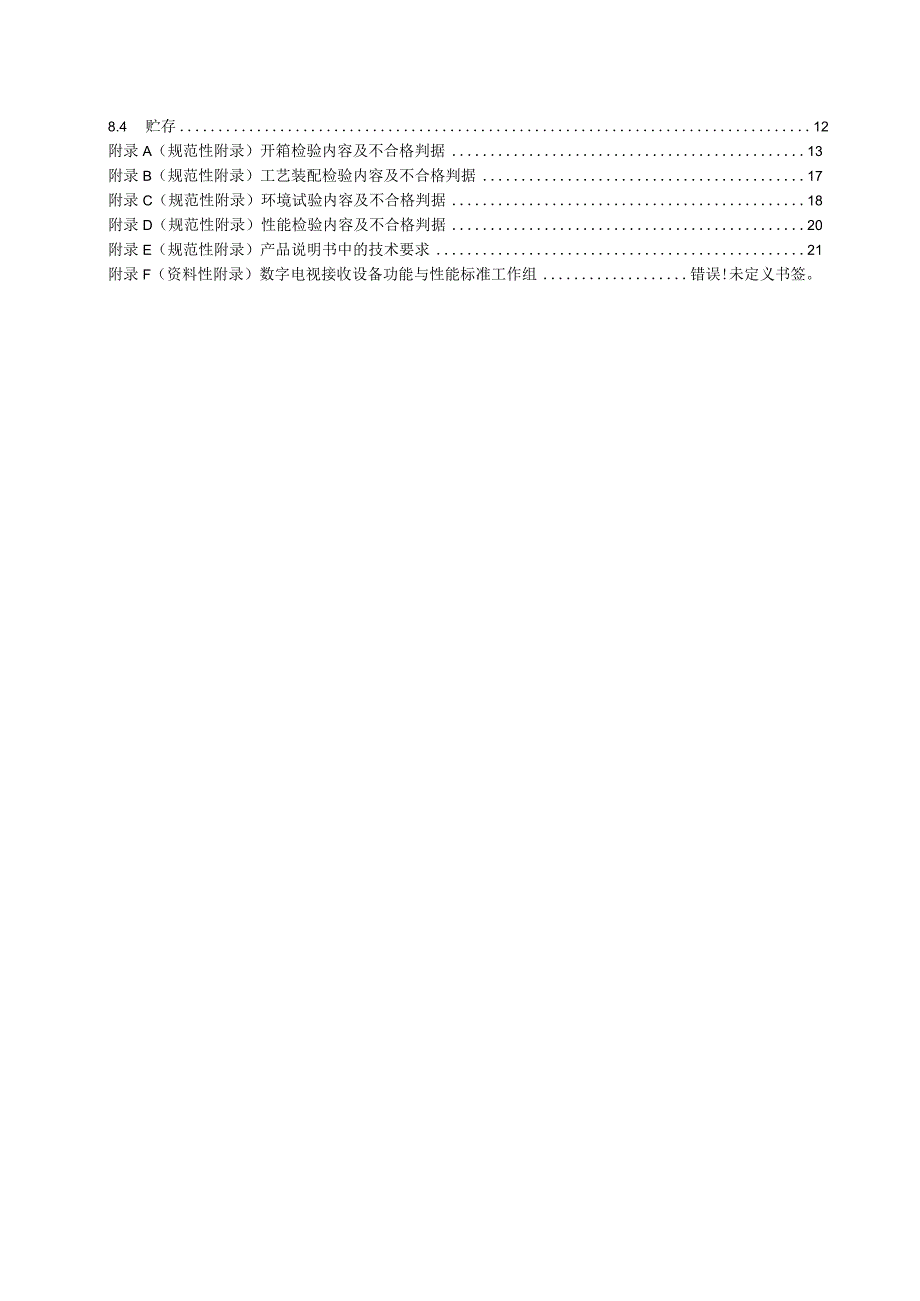

2、发射器性能测量76.6 电磁兼容特性限值测量方法76.7 安全性检验方法76.8 可靠性检验方法76.9 环境试验方法76.10 主观评价方法76.11 工艺装配检验77检验规则77.1 鉴定检验77.2 交收检验97.3 例行检验108标志、包装、运输、贮存Il8.1 标志118.2 包装128.3 运输128.4 贮存12附录A（规范性附录）开箱检验内容及不合格判据13附录B（规范性附录）工艺装配检验内容及不合格判据17附录C（规范性附录）环境试验内容及不合格判据18附录D（规范性附录）性能检验内容及不合格判据20附录E（规范性附录）产品说明书中的技术要求21附录F（资料性附录）数字电视接

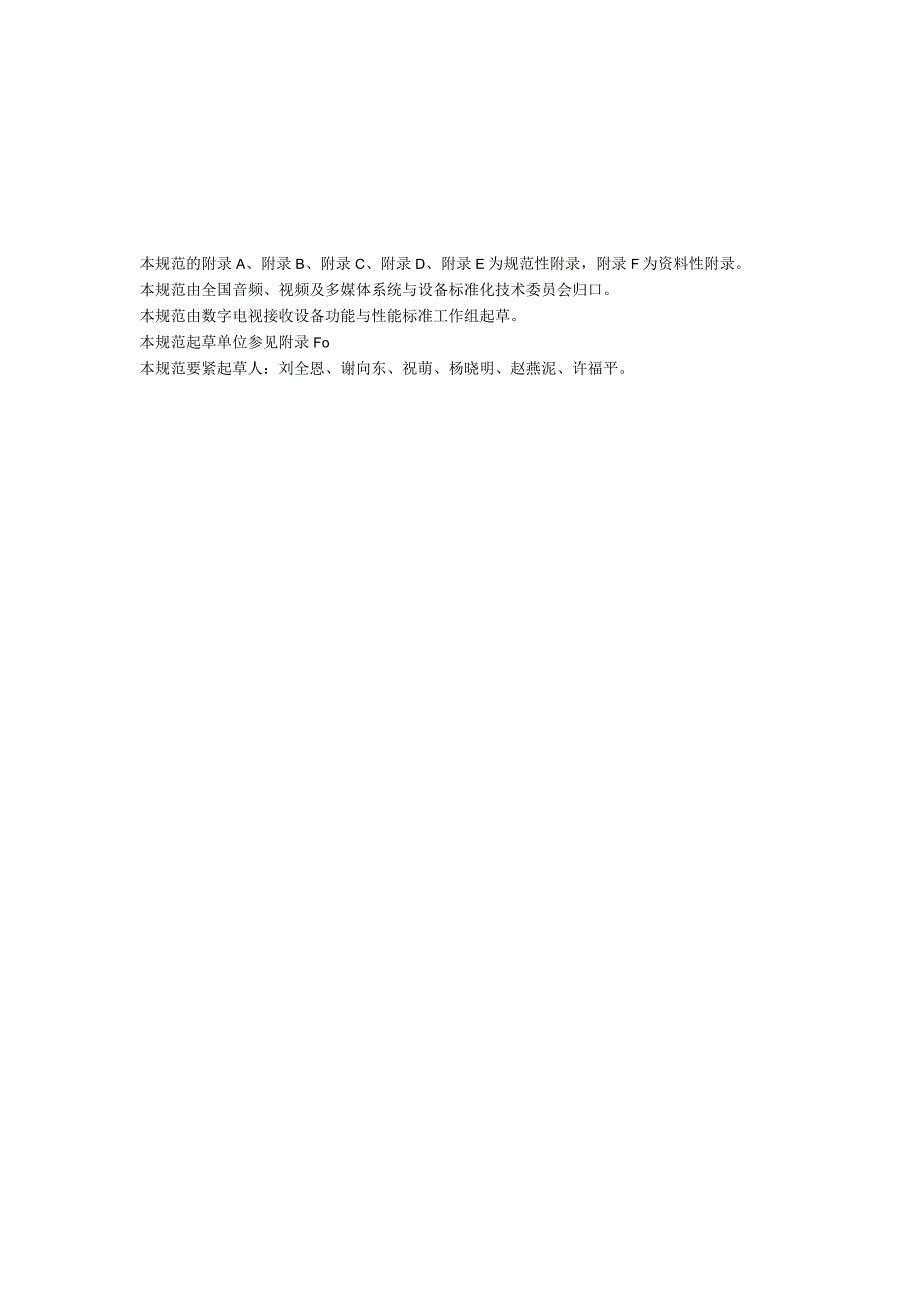

3、收设备功能与性能标准工作组错误!未定义书签。本规范的附录A、附录B、附录C、附录D、附录E为规范性附录，附录F为资料性附录。本规范由全国音频、视频及多媒体系统与设备标准化技术委员会归口。本规范由数字电视接收设备功能与性能标准工作组起草。本规范起草单位参见附录Fo本规范要紧起草人：刘全恩、谢向东、祝萌、杨晓明、赵燕泥、许福平。数字电视液晶背投影显示器通用规范1范围本规范规定了数字电视液晶背投影显示器(下列简称“LCD背投”)功能与性能，检验规则、标志、包装、运输、贮存等的通用要求。本规范适用于数字电视液晶背投影显示器，是产品的设计、生产定型、检验的要紧根据。关于兼容接收符合GB3174-1995
4、规定的液晶背投影电视广播接收机也可参照使用。2规范性引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单(不包含勘误的内容)或者修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GBfT191-2000包装储运图示标志(eqvISO780：1997)GB/T2828.1-2003计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划(ISO2859-1：1999,IDT)GB/T2829-2002周期检验计数抽样程序及表(适用于对过程稳固性的
5、检验)GB3174-1995PAL-D制电视广播技术规范GBfT5465.2-1996电气设备用图形符号(idtIEC4I7:1994)GB8898-2001音频、视频及类似电子设备安全要求(eqvIEC60065：1998)GB/T9383-1999声音与电视广播接收机及有关设备抗扰度限值与测量方法(eqvCISPR20：1998)GB13837-1997声音与电视广播接收机及有关设备干扰特性同意值与测量方法(eqvIEC/CISPR13：1996)GB/T14960-1994电视广播接收机用红外遥控发射器技术要求与测量方法GBfT17309.1-1998电视广播接收机测量方法第1部分：通常
6、考虑射频与视频电性能测量及显示性能的测量(idtIEC60107-1：1997)GB17625.1-1998低压电气及电子设备发出的谐波电流限值(设备每项输入电流W16A)(eqvIEC61000-3-2：1995)SJ/T10514-1994电视广播接收机红外遥控部分的技术要求与测量方法SJ/T10919-1996彩色电视广播接收机包装SJ/T11157-1998电视广播接收机测量方法第2部分：伴音通道的电性能测量，通常测量方法与单声道测量方法(idtIEC60107-2：1995)SJ/T11157-2003电视广播接收机测量方法第2部分：伴音通道的电性能测量，通常测量方法与单声道测量方法
7、修正案1SJ yyyyy.3-yyyySJ yyyyy.4-yyyySJ“ yyyyy.5-yyyySJTT yyyyy.6-yyyySJ yyyyy.7-yyyySJ/T yyyyy.8-yyyy数字电视接收设备接口规范 数字电视接收设备接口规范 数字电视接收设备接口规范 数字电视接收设备接口规范 数字电视接收设备接口规范 数字电视接收设备接口规范SJ/Txxxxx-xxxx数字电视接收设备术语第3部分：复合视频信号接口第4部分：亮度、色度分离视频信号接口第5部分：模拟音频信号接口第6部分：RGB模拟基色视频信号接口第7部分：YPiR模拟分量视频信号接口第8部分：射频信号接口SJ/Tzzzz
8、z-zzzz数字电视液晶背投影显示器测量方法SJ/Tuuuuu-uuuu数字电视接收及显示设备环境试验方法SJ/Tvvvvv-vvvv数字电视接收及显示设备可靠性试验方法ITU-RBT710-4：1998高清晰度电视图像质量的主观评价ITU-RBT1129-2：1998标准清晰度数字电视系统的主观评价3术语与定义SJ/TXXXX-XXXX确立的术语与定义适用于本规范。4通常要求4.1 正常使用条件温度：5C35C;相对湿度：25%90%；大气压力：86kPa-106kPa:电源：220V：歌，50Hz2%o4.2 图形符号图形符号应符合GBb546521996的有关规定。在GBb5465.2-
9、1996中未定义的图形符号，由产品规范规定。5技术要求外观、结构要求1.CD背投外观应整洁，表面不应有凹凸痕、划伤、裂缝、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落等。金属零件不应有锈蚀及其它机械损伤，灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。显示屏安装应与机箱吻合，整机无明显缝隙，并具有足够的机械稳固性。说明功能的文字与图形符号的标志应正确、清晰、端正、牢固、指示应正确。功能要求1.CD背投的基本功能见表1。表1序号功能要求1遥控必备2中文菜单显示必备3声音输出必备4多画面可选5画面冻结可选6色温选择可选7无信号自动关机可选8灯泡工作时间提示可选9计算机显示
10、功能可选IO4:3与16:9幅型比变换可选5.3显示格式5.3.1显示格式的要求1.CD背投显示输入的图像格式应至少符合表2中首选项的一种，但除满足该输入首选项图像格式外,应向下兼容首选项图像格式；有计算机显示功能的应至少支持5.3.3中的一种，并应向下兼容其它显示格式。5. 3.2支持输入图像的显示格式支持输入图像的显示格式见表2。表2输入图像格式显示图像参数描述隔行比扫描行数行频kHz场频Hz幅型比720576i2:162515.625504:3720576p*1:162531.25504:31280720p*1:1750456016:91280720p*1:175037.505016:9
11、19201080i2:1112528.1255016:91920X1080i*2:1112533.756016:919201080i*2:1125031.255016:9注：不带*的图像显示格式为首选项。5.3.3支持的计算机显示格式支持的计算机显示格式如下：VGA：640X480；SVGA：800600；XGA：1024X768；WXGA：1024768；SXGA：1280X1024；UXGA：16001200o接口要求1.CD背投接口要求见表3。表3序号接口类型要求接口的技术要求1RF输入接口可选按SJZTyyyyy.8yyyy的要求2Y/C输入接口必备按SJZTyyyyy.4-yyyy的
12、要求复合视频输入接口必备按SJTyyyyy.3-yyyy的要求Y、Pb、PR输入接口必备按SJ/Tyyyyy.7-yyyy的要求R、G、B输入接口可选按SJ/Tyyyyy.6-yyyy的要求3音频输入接口：左声道、右声道必备按SJ/Tyyyyy.5-yyyy的要求4D-sub15针（VGA）输入接口可选按SJTyyyyy.8-yyyy的要求5DVl输入接口可选按SJ/Tyyyyy.lO-yyyy的要求6音频输出接口：左声道、右声道可选按SJZTyyyyySyyyy的要求7复合视频输出口可选按SJ/Tyyyyy.3-yyyy的要求常温性能要求1.CD背投常温性能要求见表4。序号项目单位性能要求测
13、量方法1有用平均亮度cdm22200SJTzzzzz-zzzz中5.42对比度倍2150:1SJ/TZZZZZ-ZZZZ中5.43亮度均匀性%270SJ/TZZZZZ-ZZZZ中5.54白色色度坐标Ut,由产品规范规定SJ/Tzzzzz-zzzz中5.6VrJ5基色色度坐标UR由产品规范规定SJ/Tzzzzz-zzzz中5.8VkUGrVGUB1vb6色度不均匀性（“/）0.014SJ/Tzzzzz-zzzz中5.77色域覆盖率%N32SJ/Tzzzzz-zzzz中5.138白色色度误差-0.015SJ/Tzzzzz-zzzz中5.6v,0.0159梯形失真%2SJfrzzzzz-zzzz中5.210重合误差-A区%0.1SJfrzzzzz-zzzz中5.9B区W0.211清晰度RF模拟信号输入水平电视线N350SJ/Tzzzzz-zzzz中5.12垂直N320SDTV水平2450垂直2400HDTV水平720垂直72012固有分辨力象素数按输入显示格式的象素数考核（输入与输出的格式相同）SJ/Tzzzzz-zzzz中5.313可视角（Lo3）水平(0)N90SJ/Tzzzzz-zzzz中5.10垂直23014亮度均匀性与视角的关系（L3）%30SJfrzzzzz-zzzz中
