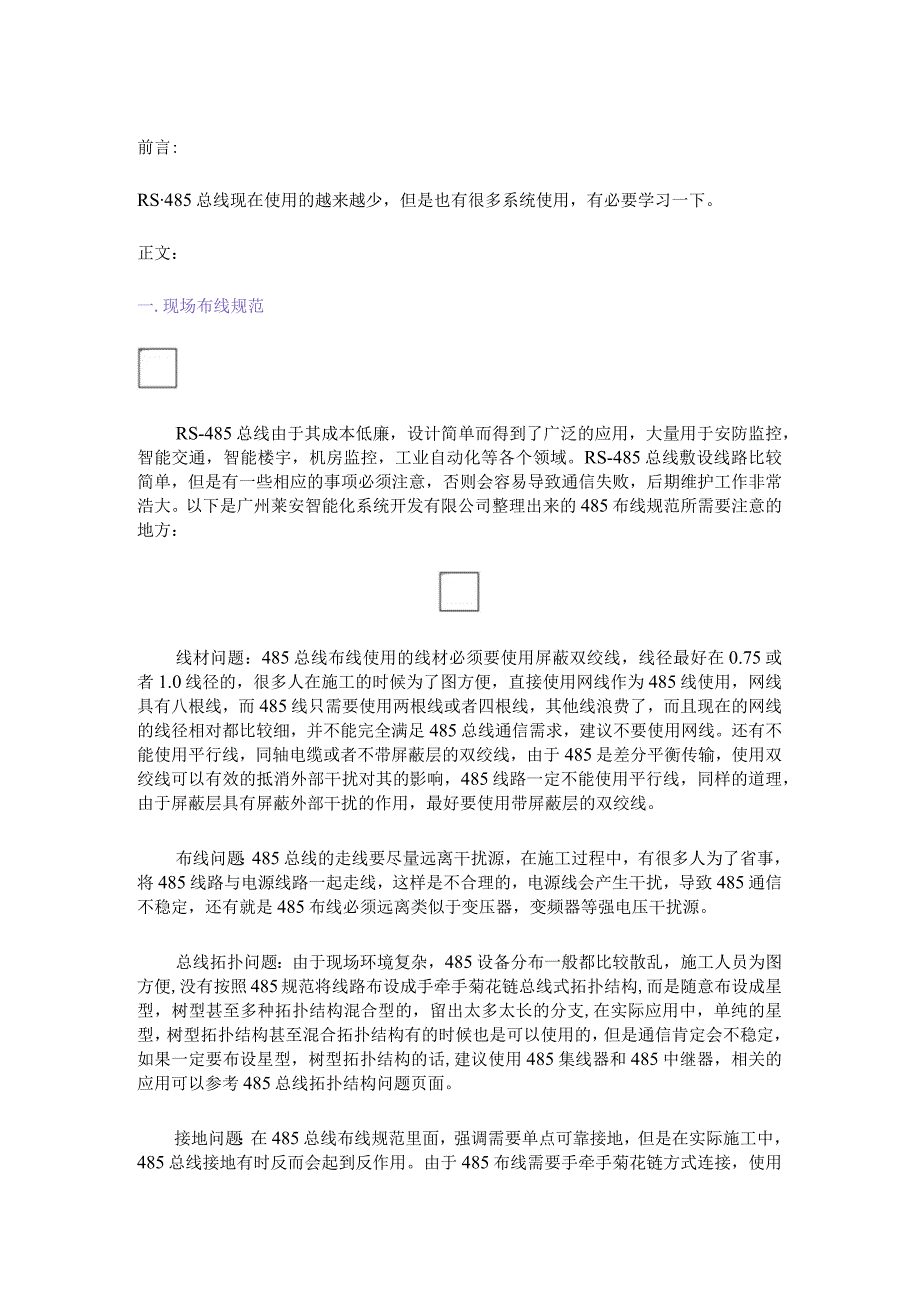

1、前言:RS485总线现在使用的越来越少，但是也有很多系统使用，有必要学习一下。正文：一.现场布线规范RS-485总线由于其成本低廉，设计简单而得到了广泛的应用，大量用于安防监控，智能交通，智能楼宇，机房监控，工业自动化等各个领域。RS-485总线敷设线路比较简单，但是有一些相应的事项必须注意，否则会容易导致通信失败，后期维护工作非常浩大。以下是广州莱安智能化系统开发有限公司整理出来的485布线规范所需要注意的地方：线材问题：485总线布线使用的线材必须要使用屏蔽双绞线，线径最好在0.75或者1.0线径的，很多人在施工的时候为了图方便，直接使用网线作为485线使用，网线具有八根线，而485线只需
2、要使用两根线或者四根线，其他线浪费了，而且现在的网线的线径相对都比较细，并不能完全满足485总线通信需求，建议不要使用网线。还有不能使用平行线，同轴电缆或者不带屏蔽层的双绞线，由于485是差分平衡传输，使用双绞线可以有效的抵消外部干扰对其的影响，485线路一定不能使用平行线，同样的道理，由于屏蔽层具有屏蔽外部干扰的作用，最好要使用带屏蔽层的双绞线。布线问题：485总线的走线要尽量远离干扰源，在施工过程中，有很多人为了省事，将485线路与电源线路一起走线，这样是不合理的，电源线会产生干扰，导致485通信不稳定，还有就是485布线必须远离类似于变压器，变频器等强电压干扰源。总线拓扑问题：由于现场环
3、境复杂，485设备分布一般都比较散乱，施工人员为图方便,没有按照485规范将线路布设成手牵手菊花链总线式拓扑结构,而是随意布设成星型，树型甚至多种拓扑结构混合型的，留出太多太长的分支,在实际应用中，单纯的星型，树型拓扑结构甚至混合拓扑结构有的时候也是可以使用的，但是通信肯定会不稳定，如果一定要布设星型，树型拓扑结构的话,建议使用485集线器和485中继器，相关的应用可以参考485总线拓扑结构问题页面。接地问题：在485总线布线规范里面，强调需要单点可靠接地，但是在实际施工中，485总线接地有时反而会起到反作用。由于485布线需要手牵手菊花链方式连接，使用的屏蔽双绞线肯定都会被剪断连接在485设

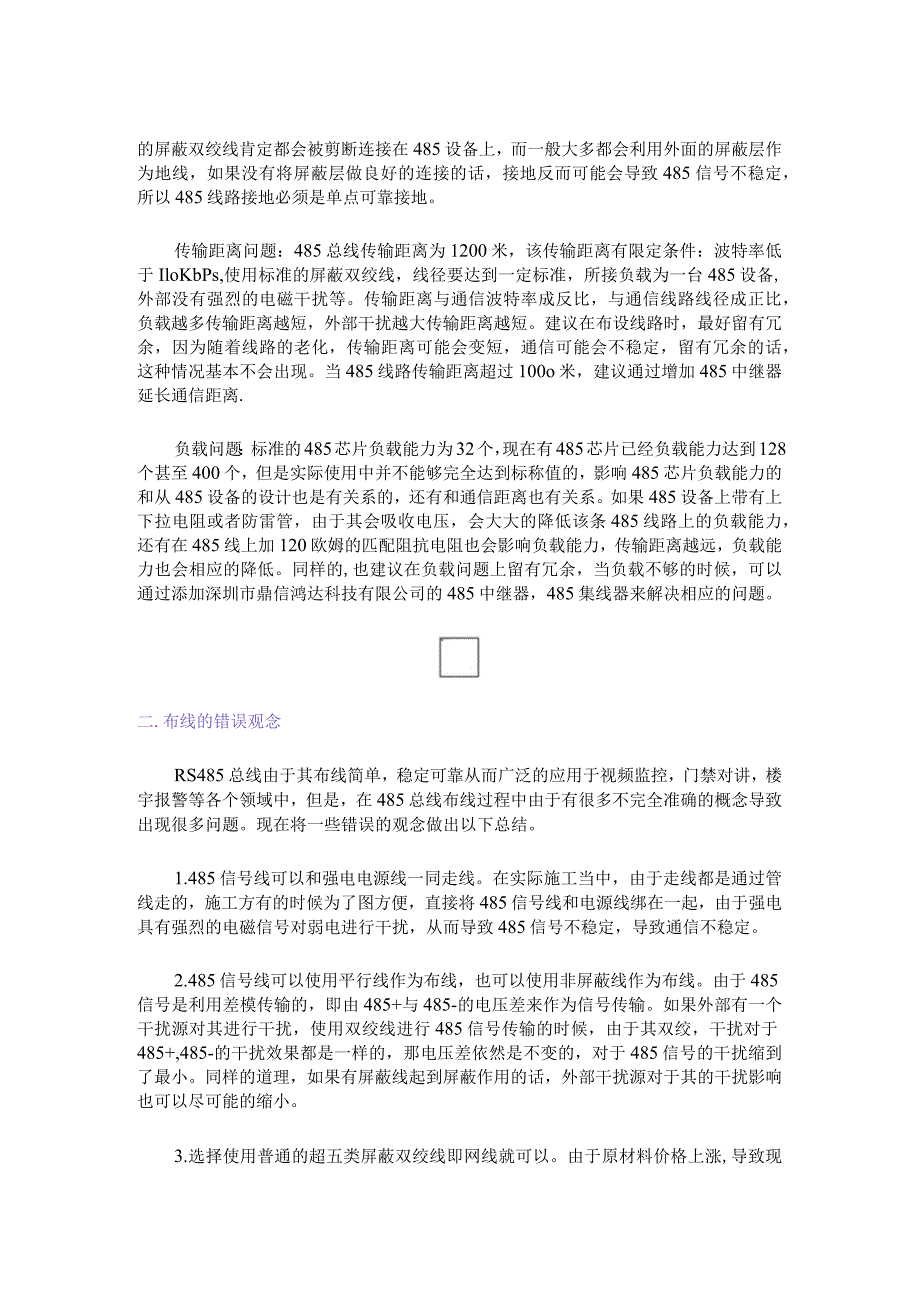

4、备上，而一般大多都会利用外面的屏蔽层作为地线，如果没有将屏蔽层做良好的连接的话，接地反而可能会导致485信号不稳定，所以485线路接地必须是单点可靠接地。传输距离问题：485总线传输距离为1200米，该传输距离有限定条件：波特率低于IloKbPs,使用标准的屏蔽双绞线，线径要达到一定标准，所接负载为一台485设备,外部没有强烈的电磁干扰等。传输距离与通信波特率成反比，与通信线路线径成正比，负载越多传输距离越短，外部干扰越大传输距离越短。建议在布设线路时，最好留有冗余，因为随着线路的老化，传输距离可能会变短，通信可能会不稳定，留有冗余的话，这种情况基本不会出现。当485线路传输距离超过100o米
5、，建议通过增加485中继器延长通信距离.负载问题：标准的485芯片负载能力为32个，现在有485芯片已经负载能力达到128个甚至400个，但是实际使用中并不能够完全达到标称值的，影响485芯片负载能力的和从485设备的设计也是有关系的，还有和通信距离也有关系。如果485设备上带有上下拉电阻或者防雷管，由于其会吸收电压，会大大的降低该条485线路上的负载能力，还有在485线上加120欧姆的匹配阻抗电阻也会影响负载能力，传输距离越远，负载能力也会相应的降低。同样的,也建议在负载问题上留有冗余，当负载不够的时候，可以通过添加深圳市鼎信鸿达科技有限公司的485中继器，485集线器来解决相应的问题。二.
6、布线的错误观念RS485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。现在将一些错误的观念做出以下总结。1.485信号线可以和强电电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。2.485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部

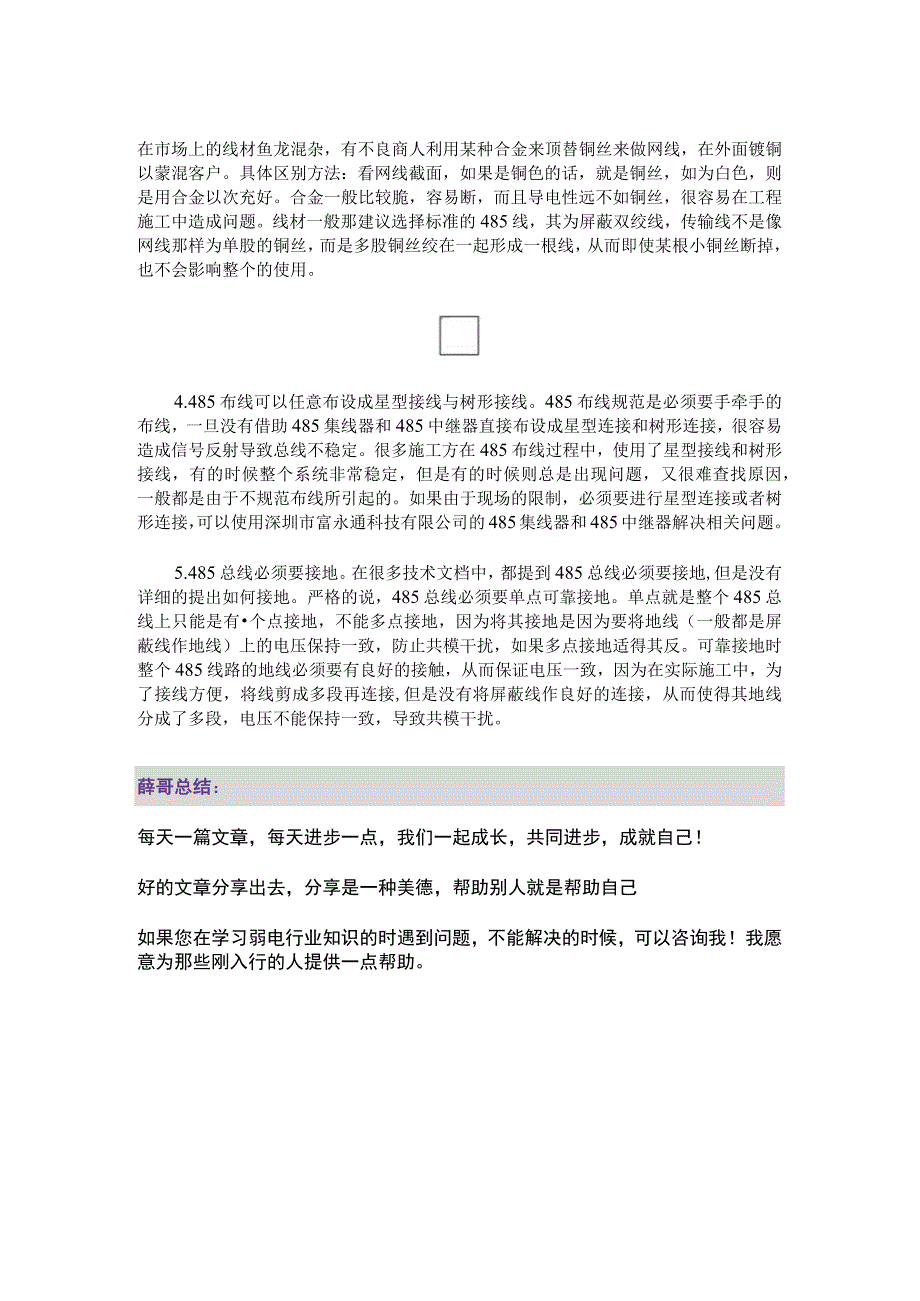

7、有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+,485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。3.选择使用普通的超五类屏蔽双绞线即网线就可以。由于原材料价格上涨,导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以蒙混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。线材一般那建议选择
8、标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。4.485布线可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。如果由于现场的限制，必须要进行星型连接或者树形连接，可以使用深圳市富永通科技有限公司的485集线器和485中继器
9、解决相关问题。5.485总线必须要接地。在很多技术文档中，都提到485总线必须要接地,但是没有详细的提出如何接地。严格的说，485总线必须要单点可靠接地。单点就是整个485总线上只能是有个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接,但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。薛哥总结：每天一篇文章，每天进步一点，我们一起成长，共同进步，成就自己！好的文章分享出去，分享是一种美德，帮助别人就是帮助自己如果您在学习弱电行业知识的时遇到问题，不能解决的时候，可以咨询我！我愿意为那些刚入行的人提供一点帮助。
