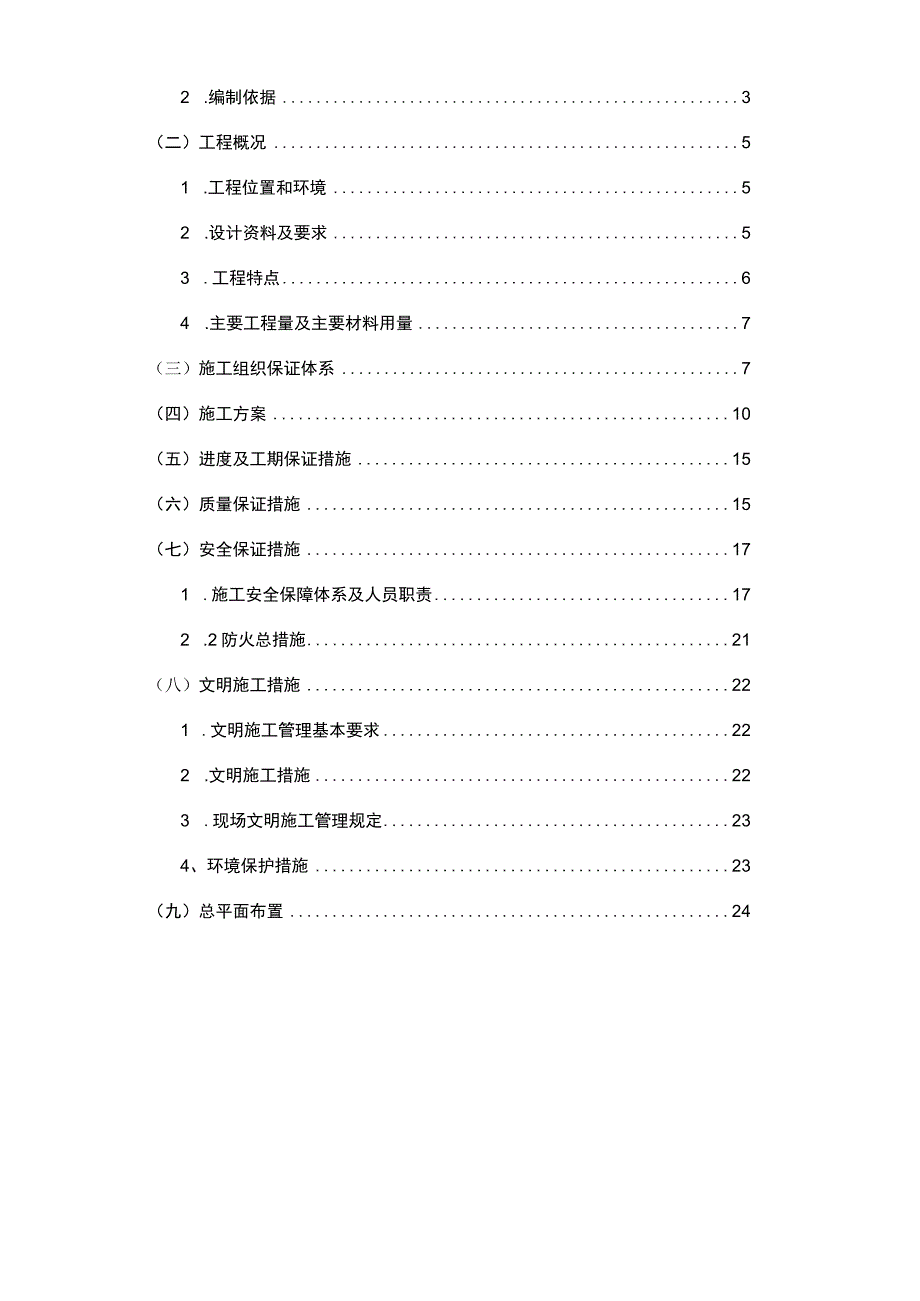

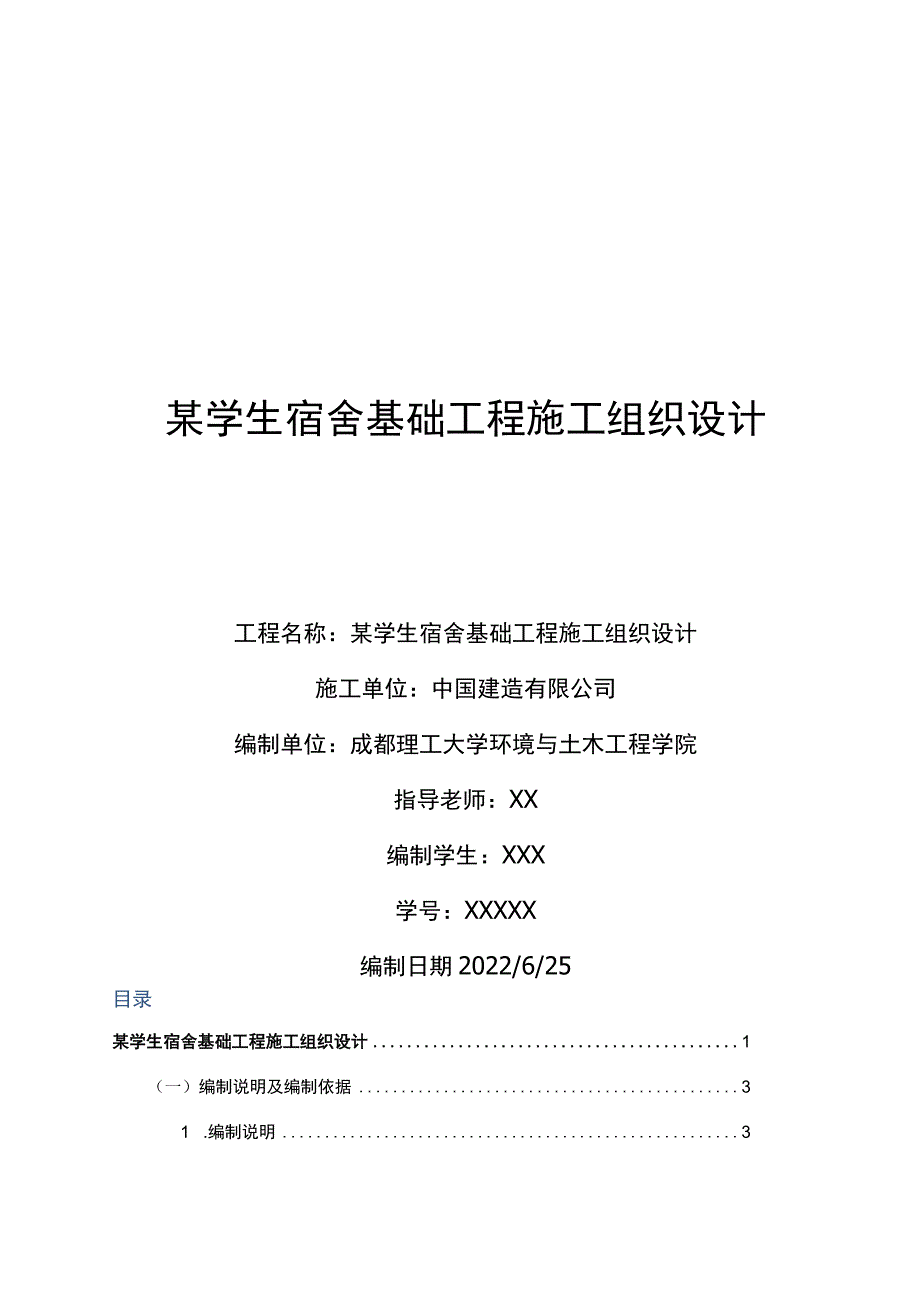

1、某学生宿舍基础工程施工组织设计工程名称：某学生宿舍基础工程施工组织设计施工单位：中国建造有限公司编制单位：成都理工大学环境与土木工程学院指导老师：XX编制学生：XXX学号：XXXXX编制日期2022/6/25目录某学生宿舍基础工程施工组织设计1（一）编制说明及编制依据31 .编制说明32 .编制依据3（二）工程概况51 .工程位置和环境52 .设计资料及要求53 .工程特点64 .主要工程量及主要材料用量7（三）施工组织保证体系7（四）施工方案10（五）进度及工期保证措施15（六）质量保证措施15（七）安全保证措施171 .施工安全保障体系及人员职责172 .2防火总措施21（八）文明施工措施
2、221 .文明施工管理基本要求222 .文明施工措施223 .现场文明施工管理规定234、环境保护措施23（九）总平面布置24(一)编制说明及编制依据1 .编制说明本工程为四川某大学一学生宿舍的基础工程。本公司本着在执行国家规范的基础上，以安全第一、优质高效、确保工期、科学配制、保障有力、协调一致的原则编制本施工组织设计,用于指导现场施工。2 .编制依据(1)基础设计依据是施工合同、信息产业部电子综合勘察研究院提供的学生公寓岩土工程勘察报告、学生公寓岩土工程勘察补充说明及成都理工大学学生公寓2#楼岩土工程勘察补充说明。(2)设计图纸依据5、图集川03G316有：课程设计房屋平面图；课程设计平面
3、图1；桩基础施工图；桩基础施工图1;(3)与国家有关工程质量评定标准及施工规范,包括：1、高层建造箱形及筏形基础技术规范2、地下室防水技术规程3、建造地基础设计规范4、混凝土结构施工图平面整体表示方法制图规贝厢构造详图5、高层建造混凝土结构技槐程6、建造工程施工质量验收统一标准7、建造施工安全技术规范&建造地基基础工程施工质量验收规范9、砌体工程施工质量验恸&范11、混凝土结构工程施工质量验收规范11、地下防水工程质量验收规范12、建造桩基础设计规范(4)施工现场条件施工现场工程现场已完成场地平整工作，以及通水、通电、通路。能够为建设单位提供施工所用的水、电。高校校内，场地开阔，道路畅通。已经
4、经行了充分的技术准备、施工现场现场准、物资、机具及劳力准备以及季节施工准备。(5)各种资源配备情况已经准备好沉桩设备、运输车辆(平板拖车)和施工现场，预应力高强混凝土管桩采用PHC-AB400(95)-xxa型,已经预制完毕。（二）工程概况1 .工程位置和环境本工程位于四川某大学高校校内，场地开阔，道路通畅，水通电通，场地已平整。四周有成南高速，成华大道相同交通十分便利。本工程旁边有一人工渠，水位较高，可能会对施工造成影响。本工程旁边有新修的学生宿舍，进行锤击沉桩施工时，应注意噪音对学生学习和歇息的影响。2 .设计资料及要求该工程为一高校学生宿舍，为一6层楼的框架结构，由于现场填土层厚，且土层
5、分布不均，设计选用了先张法预应力高强混凝土管桩基础。场地类别：II类；基础设计等级：乙级。管桩采用PHC-AB400（95）-xa型，桩径400mm,壁厚95mm,桩尖类型为（a型）十字型钢桩尖，接桩采用机械接桩。桩承台底标高为-3.00m。根据地勘，桩端持力层：黏土质中密卵石层或者黏土质密实卵石层；桩端进入持力层深度不小于Im,设计桩长为：l20m,单桩竖向承载力特征值:900kN;沉桩采用锤击法施工，选用的柴油锤型号为35,冲程为：L832m;最后三阵的控制贯入度为:23cm,且最后Im沉桩捶击数不超过300锤,总锤击数不超过2500击。工题已完成场地平整工作。1、 桩端持力层：黏土质中密
6、卵石层或者黏土质密实卵石层；桩端进入持力层深度不小于Im,设计桩长为：l20m,单桩竖向承载力特征值:900kN;2、 桩施工时应遵循由内到外、隔跨施工的原则，施工时如浮现贯入度突变、桩身蓦地倾斜、错位、地面隆起、临桩上浮等非正常情况时应暂停施工，并会同设计、勘察、监理等有关人员进行处理；3、 桩承台底面标高除均为-3.000m;承台预留柱插筋,插筋大小同柱，锚入承台内35d,钢筋出承台面不小于50d;4、 承台梁混凝土强度等级：C30,钢筋锚固长度不小于30do5、 桩施工后，按照建造桩基检测技术规范进行验桩；尚应抽取数量不小于总桩数1%,且不少于3根桩进行静载试验，静载试验需待桩施工完7天
7、后进行。6、 桩与承台连接详图集QIl03G316第22页,桩顶填芯混凝土材料改为强度等级为C35的微膨胀细石混凝土,混凝土桩承台除特殊注明外，均选自图集川03G316。3 .工程特点本工程位于校内，且紧邻已入住的学生公寓，而桩基施工噪音较大，因此如何处理和周边的关系，不影响学生的正常生活是本工程的重点。场地覆盖层较厚,填土厚度最大达6m多，施工时对填土层的处理和控制是施工的难点。因场地上层滞水丰富，在施工中处理水的问题也是施工的重点和难点。4 .主要工程量及主要材料用量项目名称规格型号单位数量备注管桩PHC-AB400(95)-xxa型m45923m有459根混凝土C35m3708混凝土C3
8、0m3287.8混凝土C15m3140钢筋lT5.756钢筋20T75.784钢筋l4T9.686钢筋l6T20()施工组织保证体系1、工目标：充分利用本公司长期积累的同类工程施工经验及自身的技术实力，发扬安全第一、优质高效、确保工期、科学配制、保障有力、协调一致的企业精神。严格控制质量、工期，有效组织，确保保质保量的完成施工任务。任务：根据甲方的要求，采取经济合理的施工方式。采取最佳的的组织方式，安排合理可行的工期，控制人员机具设备的数量，正确安排施工现场的空间，合理布置施工总平面图。2、 组织管壬里体系项目部组成如下：项目经理室、综合科、劳资科、安全科、施工技术科、经管科、宣传科及材料设备
9、科。施工人员配置表序号名称人数备注1项目经理1该工程的第一责任人。全面负责该工程的施工进度、工程质量、安全生产、文明施工、经济核算、工程结算等工作的安排管理，与甲方、设计、质监、监理等有关部门的联系沟通。2项目副经理1负责生产、安全及施工进度控制3项目总工1负责技术管理、工程质量4财务会计1管理财务，计算工程造价5技术员1对施工技术、质量提出指导性意见，协助项目经理解决该工程相关的技术难题。6资料员1负责工程从开工到竣工所有资料，有计数资料和安全资料之分7施工员4在项目经理领导下，负责工地全面工作，掌握工程进度、质量安全、实施劳力安排、班组结算等。8质全员1负责工地工程质量安全管理H作，监督工
10、人安全生产、材料质量验收。9预算员1负责工程施工工程量统计，变更报审、统计10材料员1一切材料、工具进出及管理，掌握材料进场使用情况。11测量员2负责控制测量、施工监控测量、具体测量等工作12维修工1负责施工设备的保养维修。3、 项目管理目标质量目标：讲科学、重质量，确保桩基础工程达到一次性合格，工程质量优良。工期目标：按照均衡生产、统筹安排的原则进行施工，确保工程按期完成。安全目标：不浮现安全事故和机械责任事故。文明施工目标:创文明施工标准化工地。4、 项目组织机构图“安全科（四）施工方案1 .确定施工流向本工程为一学生宿舍的管桩基础施工，学生宿舍平面为一围合形式，可分成6个部份，三个施工段
11、进行施工。从一号施工段开始，接着是二号施工段,最后是三号施工段。2 .确定施工顺序工程内容包含土方开挖、管桩施工及承台施工三部份，先将土方开挖至设计高程后，进行管桩的施工，最后施工承台。要求：满足工艺要求。与施工方法和施工机械一致。不能延误工期。在雨天情况下不能进行承台的施工。3 .施工方法（一）方工程土方工程的施工顺序为：测量放线一确定开挖方式开挖高程控制一排水处理1、测量雌施工前，对各控制点经行测量，确保定桩准确。用经纬仪和水准仪测定开挖范围和施工红线。布设施工基线、高程控制点，形成本工程的平面测量控制体系和高程测量控制体系。为防止控制点被破坏及为施工期间校核，应布设备用点及校核点。2、采
12、用放坡开挖，坡比1：1.5。同时必须保证挖填平衡，且总土方量最小。采取分区和全长施工相结合。从一号施工段开始，接着是二号施工段，最后是三工段。3、 开挖本工程为独立基础，地下无任何设施，基坑平均深度2.5米，挖掘、运输、填筑和压实，以及所需的排水、降水和土壁支撑的设计和施工准备。采挖基坑时应视土质情况，按比例放坡，对松软泥沙的土质基坑据情况采取固壁支护措施。4、 高程控制用机械开挖基坑时，不应一次挖至坑底设计标高，应预留300mm厚人工或者小型机械开挖层，以免扰动基础持力层。5、 升冰设置截水沟经行截水。同时用轻型井点进行降水，降水深度为5m,用真空泵将水排出。同时应在坑（槽）外侧围以土堤或者
13、开挖水沟,防止地面水流入。（二）管桩施工管桩施工顺序为：测量定位桩机进场安置、桩机就位经养护达100%设计强度运桩至压桩点并检查桩体质量一探孔吊桩插桩经纬仪校正与跟踪监控一一压(打)桩一一接桩一一继续压桩一桩平面位移测量记录送桩至设计标高一裁桩(1)测量定位利用J2经纬仪确定每根桩在场地中的位置。测设时先校核施工现场上已测设的坐标点，然后根据已测量出的坐标点测设出平面布置图上的坐标点，并使各个坐标点分布在施工场地内。每次用直角坐标测设后要进行校核。主要坐标控制点测设后，建立整个施工场地的平面控制网。平面控制网测设时保证测设精度，控制网测设后进行闭合校对，确保起点与终点吻合，并对主要坐标控制点作
14、必要的保护。对测量精度经行控制。检查桩机后，确保设备正常运转后移动设备就位、对中、调直。(2)桩的运输PHC桩强度达到100%时方可运输，桩在运输过程中支承应满足堆放的要求，并且要绑扎坚固。PHC桩堆放场地要坚实平整，且最下层要在两支点下放垫木，且垫木支撑点应在同一平面上。(3)吊桩插桩PHC桩混凝土强度超过80%时才干吊装，吊装按规范要求桩长小于13m时,可直接进行水平起吊,本工程成品桩均小于13m,可直接吊装也可采用支点法吊装。首先用吊车取桩，起吊前在桩身上划出以米为单位的长度标记并将开口桩尖焊接到底桩上(短桩无桩尖)，起吊支点在桩端(无桩尖)0.3L处；将桩吊起后，徐徐地将桩一端送入桩帽中，对位准确后，再用两台经纬仪(轴线互相垂直)双向调整桩的垂直度，通过桩机导架的旋转、滑动及停留进行调整；插入时的垂直度偏差不得超过0.5%,确保位置及垂直度符合要求后先利用桩锤的自重将桩压入土中。(4)经纬仪校正与跟踪监控在打桩过程中，利用经纬仪对桩经行校正和检测，看桩身是否竖直，是否在同一条直线上。(5)压(打)桩在整个打桩过程中，要使桩锤、桩帽、桩身尽量保持在同一轴线上。必要时应将桩锤及桩架导杆方向按桩身方向调整。要注意尽量不使管桩受到偏心锤打，
