碱激发水泥应用于隧道防火涂料的预试验.docx

《碱激发水泥应用于隧道防火涂料的预试验.docx》由会员分享，可在线阅读，更多相关《碱激发水泥应用于隧道防火涂料的预试验.docx（4页珍藏版）》请在第壹文秘上搜索。

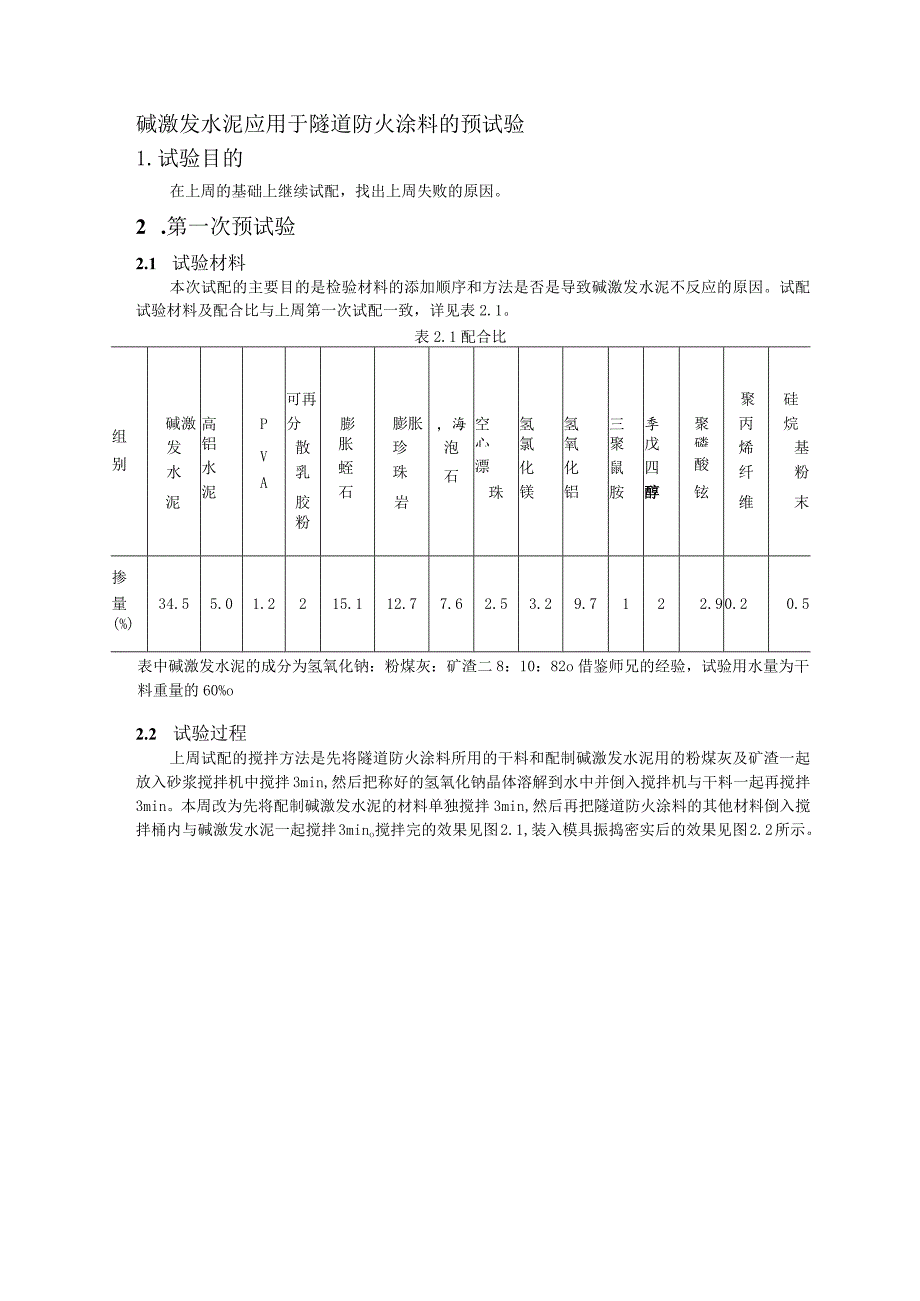

1、碱激发水泥应用于隧道防火涂料的预试验1.试验目的在上周的基础上继续试配，找出上周失败的原因。2 .第一次预试验2.1 试验材料本次试配的主要目的是检验材料的添加顺序和方法是否是导致碱激发水泥不反应的原因。试配试验材料及配合比与上周第一次试配一致，详见表2.1。表2.1配合比组碱激高P可再分膨膨胀，海空氢氢三季聚聚丙硅烷发铝散胀珍泡心氯氧聚戊磷烯基别VA漂珠酸水水乳蛭珠石化化鼠四纤粉泥泥胶石岩镁铝胺醇铉维末粉掺量34.55.01.2215.112.77.62.53.29.7122.90.20.5(%)表中碱激发水泥的成分为氢氧化钠：粉煤灰：矿渣二8：10：82o借鉴师兄的经验，试验用水量为干料重

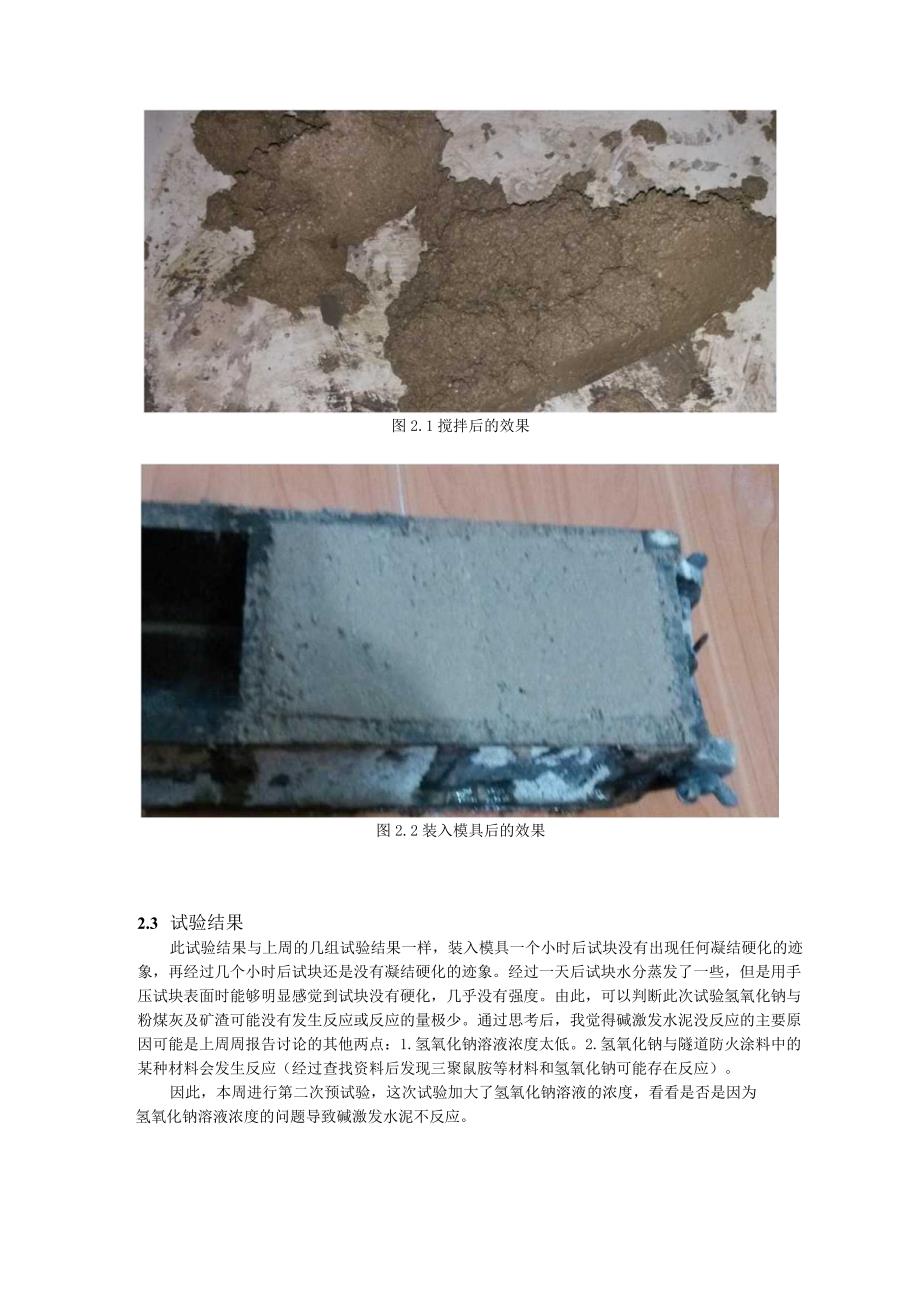

2、量的60%o2.2 试验过程上周试配的搅拌方法是先将隧道防火涂料所用的干料和配制碱激发水泥用的粉煤灰及矿渣一起放入砂浆搅拌机中搅拌3min,然后把称好的氢氧化钠晶体溶解到水中并倒入搅拌机与干料一起再搅拌3min。本周改为先将配制碱激发水泥的材料单独搅拌3min,然后再把隧道防火涂料的其他材料倒入搅拌桶内与碱激发水泥一起搅拌3mino搅拌完的效果见图2.1,装入模具振捣密实后的效果见图2.2所示。图2.1搅拌后的效果图2.2装入模具后的效果2.3 试验结果此试验结果与上周的几组试验结果一样，装入模具一个小时后试块没有出现任何凝结硬化的迹象，再经过几个小时后试块还是没有凝结硬化的迹象。经过一天后试

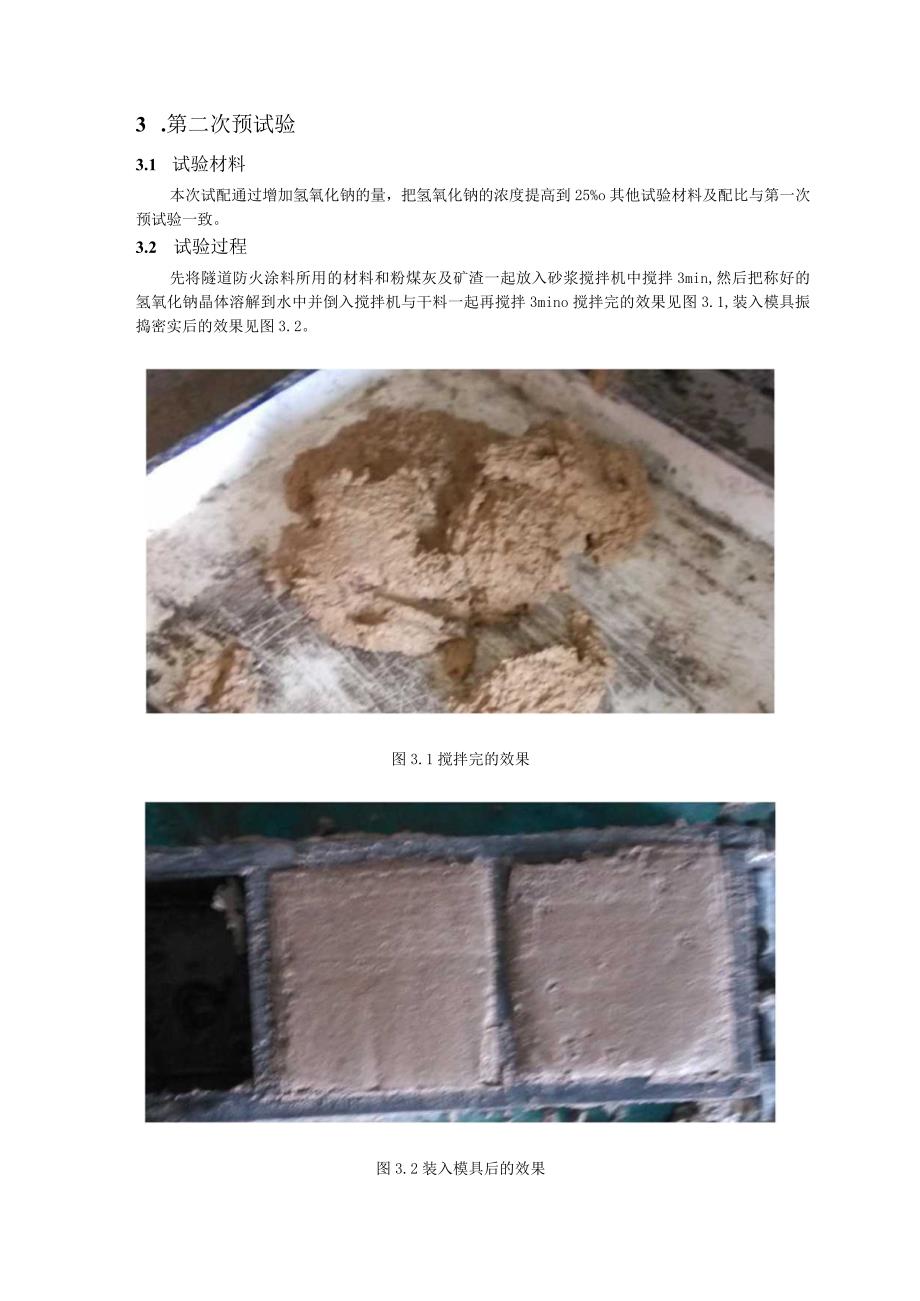

3、块水分蒸发了一些，但是用手压试块表面时能够明显感觉到试块没有硬化，几乎没有强度。由此，可以判断此次试验氢氧化钠与粉煤灰及矿渣可能没有发生反应或反应的量极少。通过思考后，我觉得碱激发水泥没反应的主要原因可能是上周周报告讨论的其他两点：1.氢氧化钠溶液浓度太低。2.氢氧化钠与隧道防火涂料中的某种材料会发生反应（经过查找资料后发现三聚鼠胺等材料和氢氧化钠可能存在反应）。因此，本周进行第二次预试验，这次试验加大了氢氧化钠溶液的浓度，看看是否是因为氢氧化钠溶液浓度的问题导致碱激发水泥不反应。3 .第二次预试验3.1 试验材料本次试配通过增加氢氧化钠的量，把氢氧化钠的浓度提高到25%o其他试验材料及配比与

4、第一次预试验一致。3.2 试验过程先将隧道防火涂料所用的材料和粉煤灰及矿渣一起放入砂浆搅拌机中搅拌3min,然后把称好的氢氧化钠晶体溶解到水中并倒入搅拌机与干料一起再搅拌3mino搅拌完的效果见图3.1,装入模具振捣密实后的效果见图3.2。图3.1搅拌完的效果图3.2装入模具后的效果3.3 试验结果经过半小时后，试块有很明显的凝结硬化的迹象。一小时后，试块有一定强度，用手指已经很难搬进去。由此可以判断氢氧化钠与粉煤灰及矿粉发生了反应。由于试验是周五刚做的，所以写周报告的时候没法看到一天后试块的情况。但是根据前几个小时的情况判断，试块一天后应该会有一定的强度，不会像前几次试验那样碱激发水泥根本没反应。4.试验结果分析及下周试验计划4.1 结果分析从本周第二次试配的结果来看,增加氢氧化钠溶液浓度后氢氧化钠与粉煤灰及矿渣发生反应，试块开始凝结硬化。但是仅仅根据这次试配的结果没法得出是因为氢氧化钠溶液浓度不够导致之前的几次试验碱激发水泥都没有反应,此次试配不能排除是否是因为氢氧化钠和隧道防火涂料中的某种材料发生反应导致前几次试配失败。因为本次试配加大了氢氧化钠的掺量，可能导致氢氧化钠与隧道防火涂料中的某种材料反应后还有一定的剩余量，这些剩余量再与粉煤灰及矿渣反。
