《磷酸镁水泥详配方.docx》由会员分享，可在线阅读，更多相关《磷酸镁水泥详配方.docx（4页珍藏版）》请在第壹文秘上搜索。

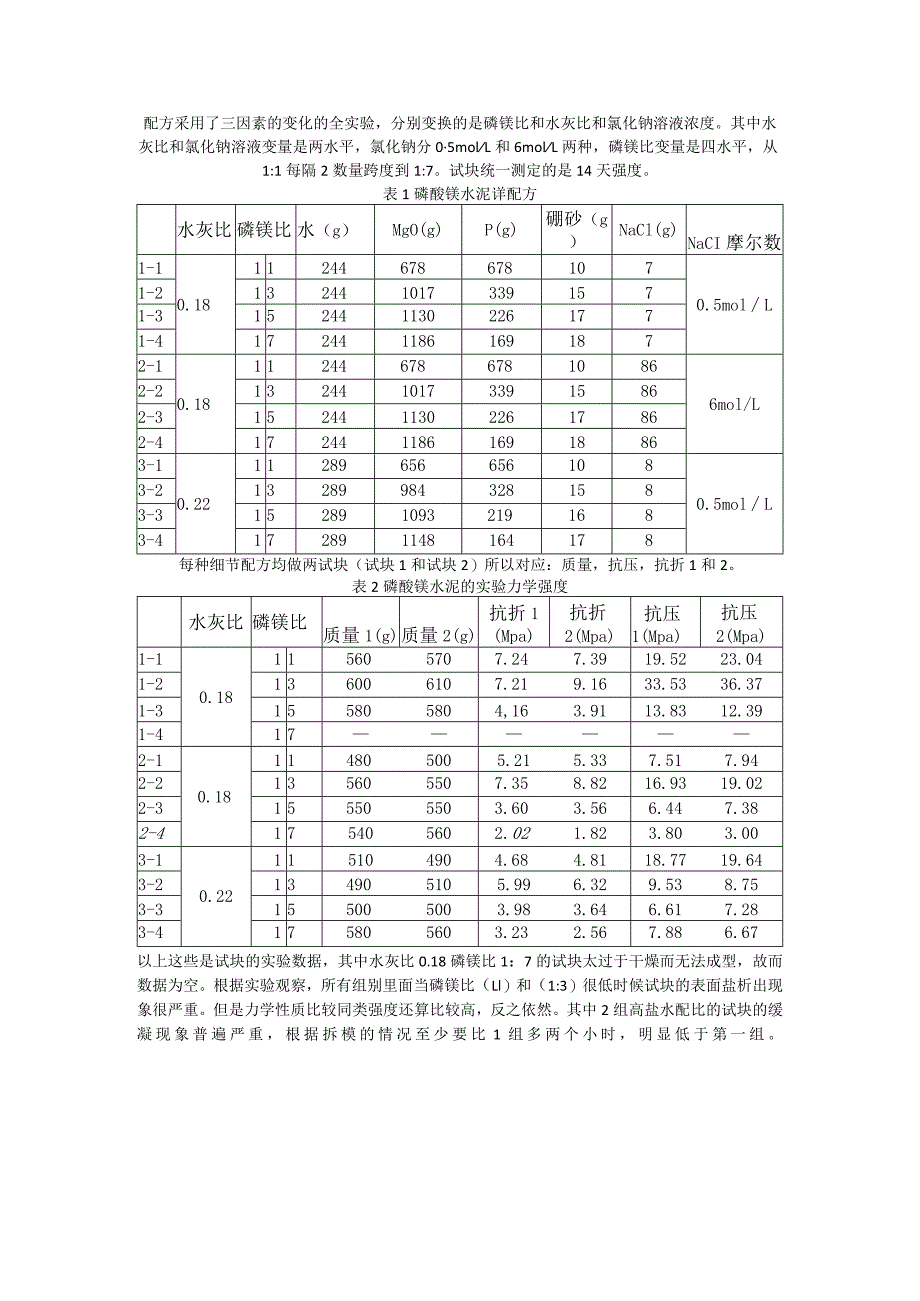

1、配方采用了三因素的变化的全实验，分别变换的是磷镁比和水灰比和氯化钠溶液浓度。其中水灰比和氯化钠溶液变量是两水平，氯化钠分05molL和6molL两种，磷镁比变量是四水平，从1:1每隔2数量跨度到1:7。试块统一测定的是14天强度。表1磷酸镁水泥详配方水灰比磷镁比水（g）MgO(g)P(g)硼砂（g）NaCl(g)NaCI摩尔数1-10.18112446786781070.5molL1-21324410173391571-31524411302261771-41724411861691872-10.181124467867810866mol/L2-213244101733915862-31524
2、4113022617862-417244118616918863-10.22112896566561080.5molL3-2132899843281583-31528910932191683-4172891148164178每种细节配方均做两试块（试块1和试块2）所以对应：质量，抗压，抗折1和2。表2磷酸镁水泥的实验力学强度水灰比磷镁比质量1(g)质量2(g)抗折1(Mpa)抗折2(Mpa)抗压1(Mpa)抗压2(Mpa)1-1115605707.247.3919.5223.041-20.18136006107.219.1633.5336.371-3155805804,163.9113.831

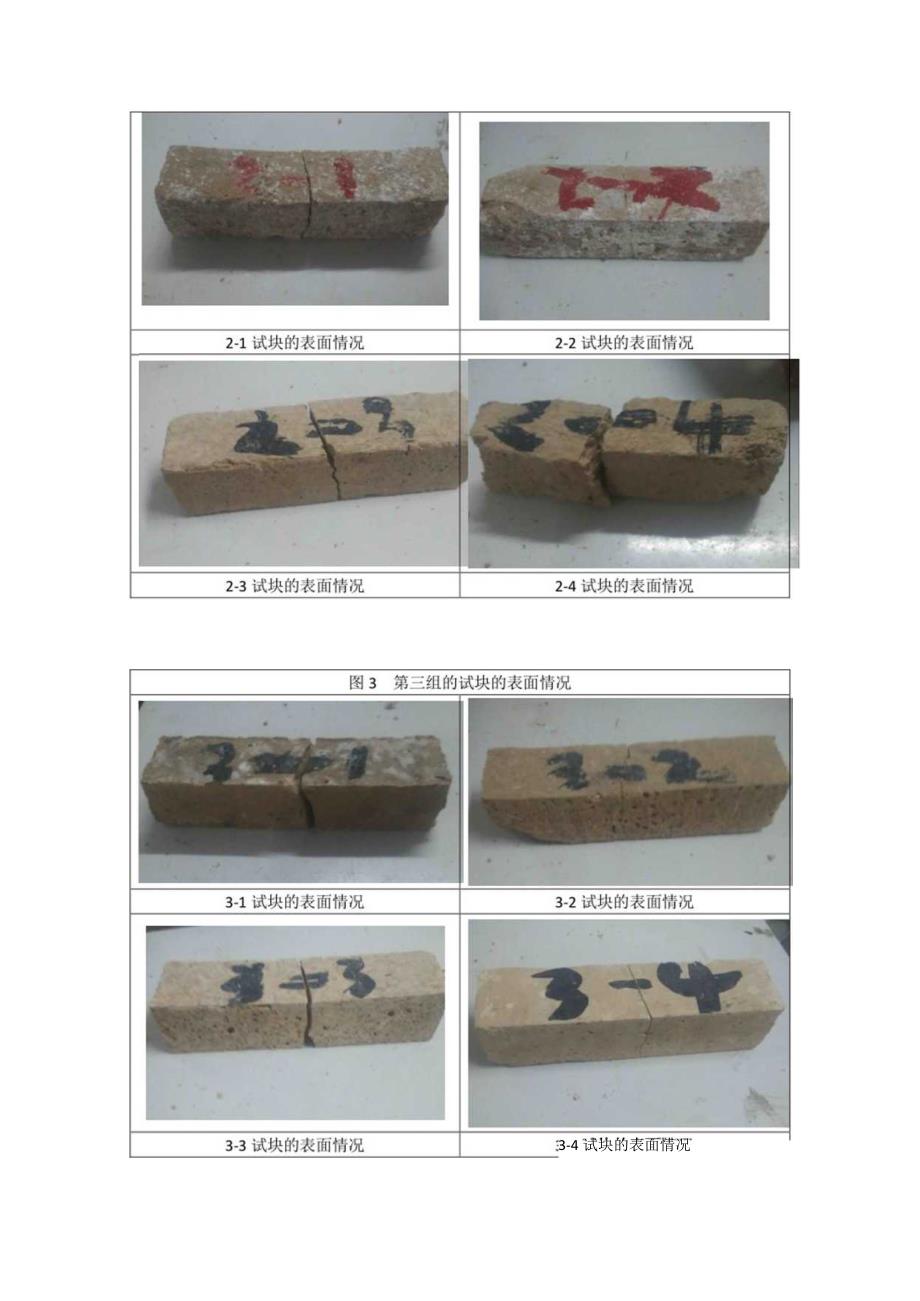

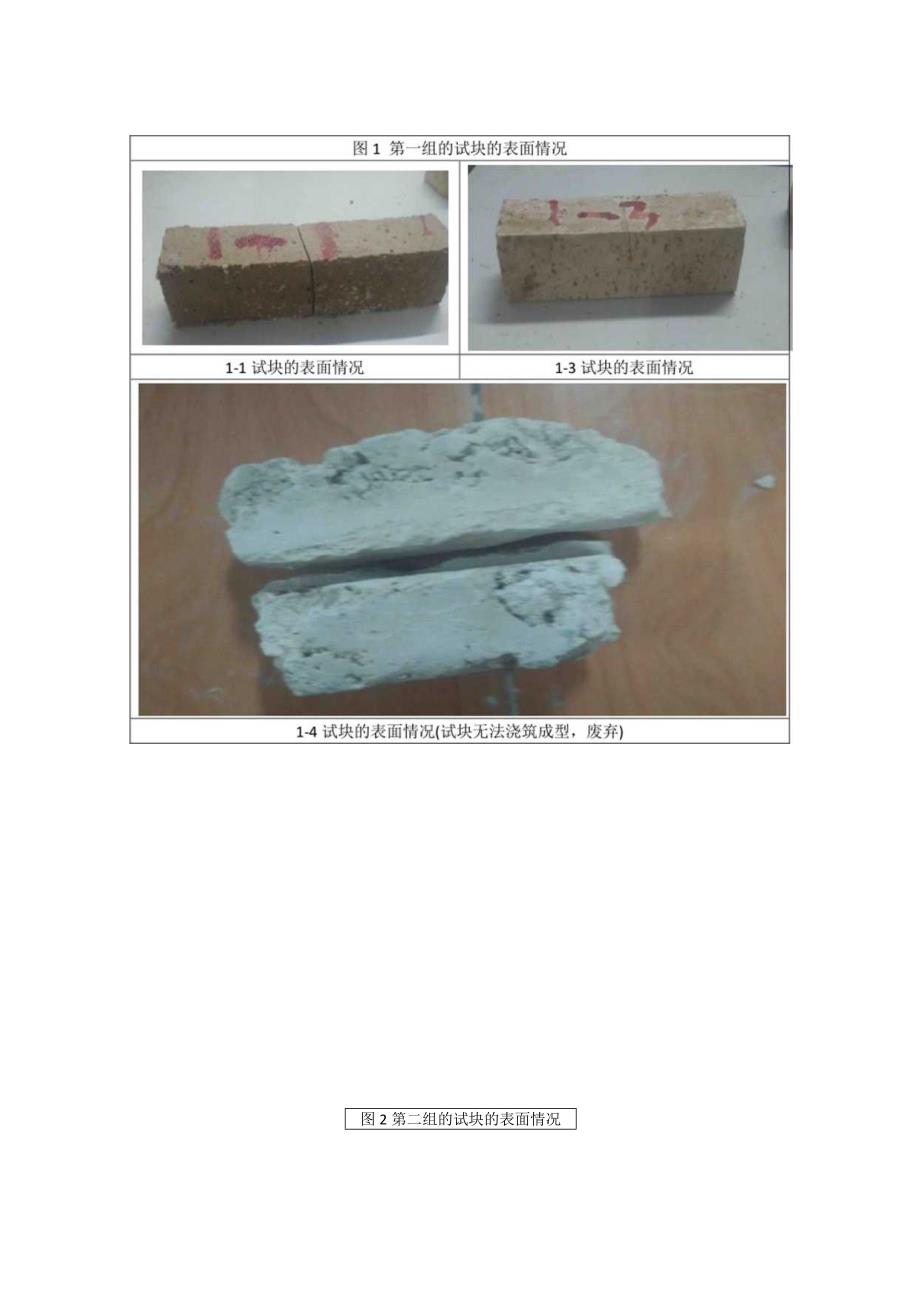

3、2.391-4172-1114805005.215.337.517.942-20.18135605507.358.8216.9319.022-3155505503.603.566.447.382-4175405602.021.823.803.003-1115104904.684.8118.7719.643-20.22134905105.996.329.538.753-3155005003.983.646.617.283-4175805603.232.567.886.67以上这些是试块的实验数据，其中水灰比0.18磷镁比1：7的试块太过于干燥而无法成型，故而数据为空。根据实验观察，所有组别里面当磷镁比（Ll）和（1:3）很低时候试块的表面盐析出现象很严重。但是力学性质比较同类强度还算比较高，反之依然。其中2组高盐水配比的试块的缓凝现象普遍严重，根据拆模的情况至少要比1组多两个小时，明显低于第一组。图2第二组的试块的表面情况3-4试块的表面情况图4总体试块情况这几天打算用混凝土研磨机把水泥研磨成粉末，然后再用CL-U氯离子测定仪测定氯离子含量。
