《离子固化率计算.docx》由会员分享，可在线阅读，更多相关《离子固化率计算.docx（2页珍藏版）》请在第壹文秘上搜索。

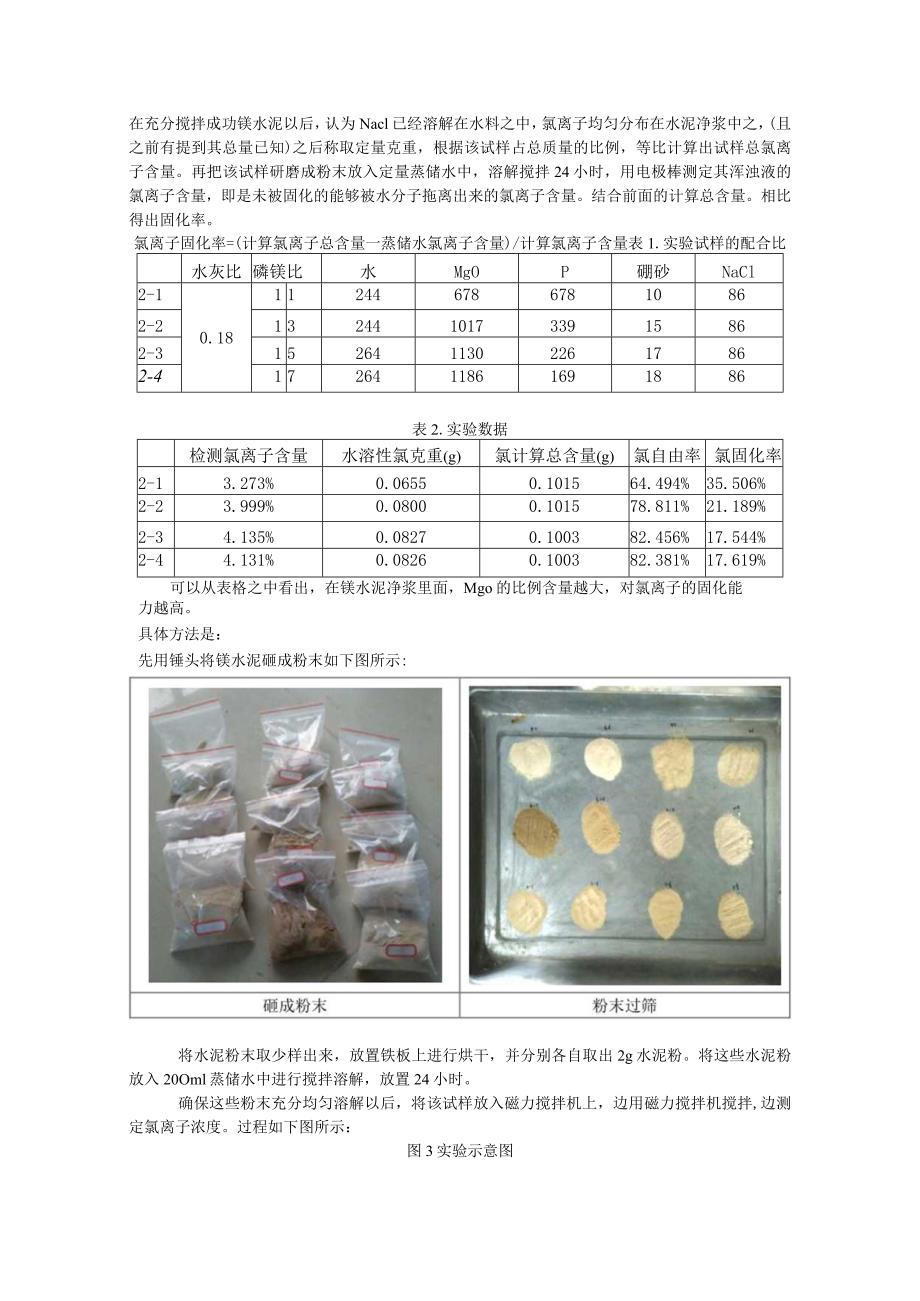

1、在充分搅拌成功镁水泥以后，认为Nacl已经溶解在水料之中，氯离子均匀分布在水泥净浆中之，(且之前有提到其总量已知)之后称取定量克重，根据该试样占总质量的比例，等比计算出试样总氯离子含量。再把该试样研磨成粉末放入定量蒸储水中，溶解搅拌24小时，用电极棒测定其浑浊液的氯离子含量，即是未被固化的能够被水分子拖离出来的氯离子含量。结合前面的计算总含量。相比得出固化率。氯离子固化率=(计算氯离子总含量一蒸储水氯离子含量)/计算氯离子含量表1.实验试样的配合比水灰比磷镁比水MgOP硼砂NaCl2-10.181124467867810862-213244101733915862-31526411302261
2、7862-41726411861691886表2.实验数据检测氯离子含量水溶性氯克重(g)氯计算总含量(g)氯自由率氯固化率2-13.273%0.06550.101564.494%35.506%2-23.999%0.08000.101578.811%21.189%2-34.135%0.08270.100382.456%17.544%2-44.131%0.08260.100382.381%17.619%可以从表格之中看出，在镁水泥净浆里面，Mgo的比例含量越大，对氯离子的固化能力越高。具体方法是：先用锤头将镁水泥砸成粉末如下图所示:将水泥粉末取少样出来，放置铁板上进行烘干，并分别各自取出2g水泥

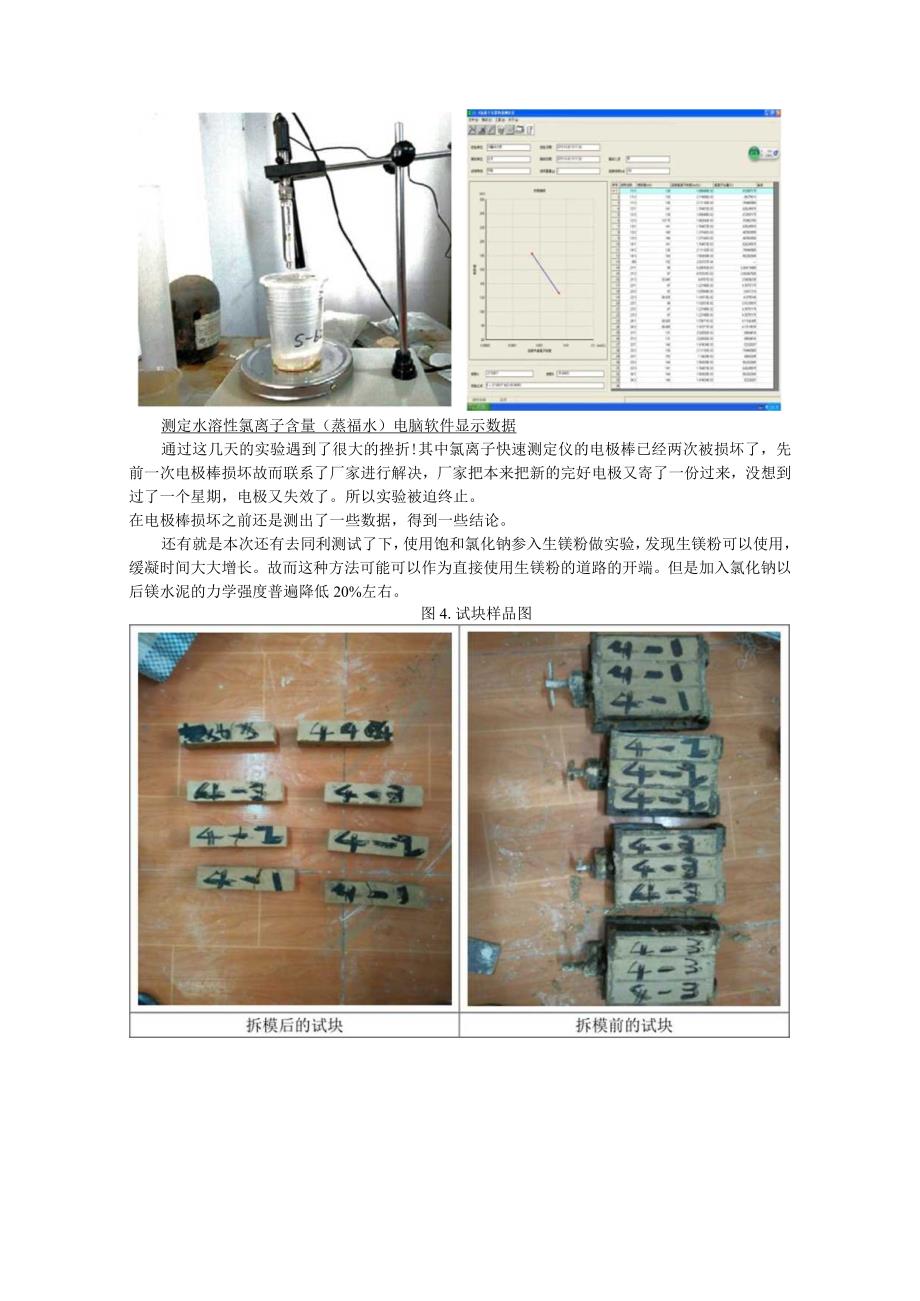

3、粉。将这些水泥粉放入20Oml蒸储水中进行搅拌溶解，放置24小时。确保这些粉末充分均匀溶解以后，将该试样放入磁力搅拌机上，边用磁力搅拌机搅拌,边测定氯离子浓度。过程如下图所示：图3实验示意图测定水溶性氯离子含量（蒸福水）电脑软件显示数据通过这几天的实验遇到了很大的挫折!其中氯离子快速测定仪的电极棒已经两次被损坏了，先前一次电极棒损坏故而联系了厂家进行解决，厂家把本来把新的完好电极又寄了一份过来，没想到过了一个星期，电极又失效了。所以实验被迫终止。在电极棒损坏之前还是测出了一些数据，得到一些结论。还有就是本次还有去同利测试了下，使用饱和氯化钠参入生镁粉做实验，发现生镁粉可以使用，缓凝时间大大增长。故而这种方法可能可以作为直接使用生镁粉的道路的开端。但是加入氯化钠以后镁水泥的力学强度普遍降低20%左右。图4.试块样品图
